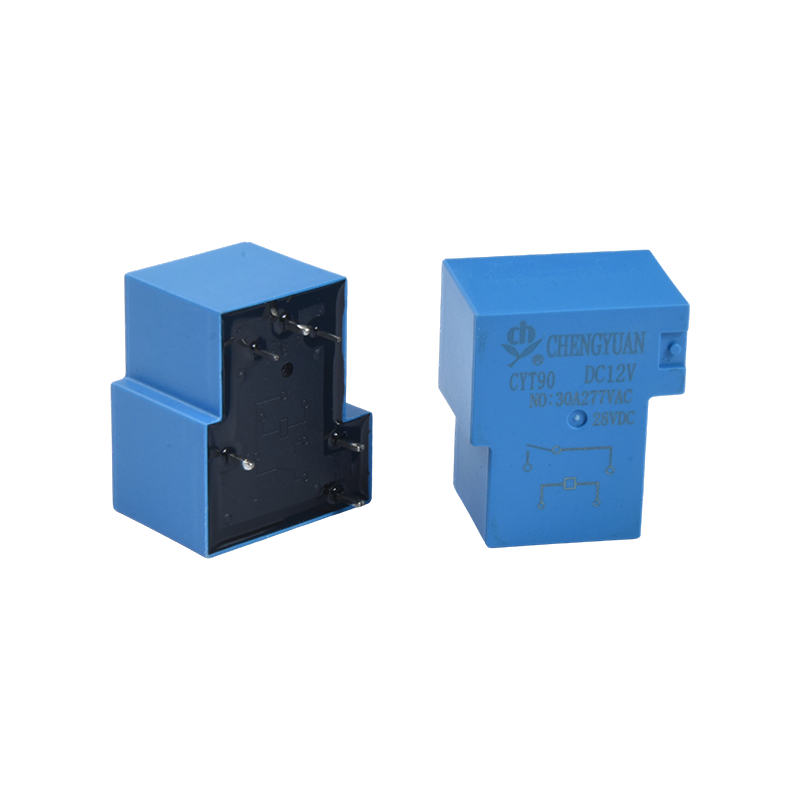

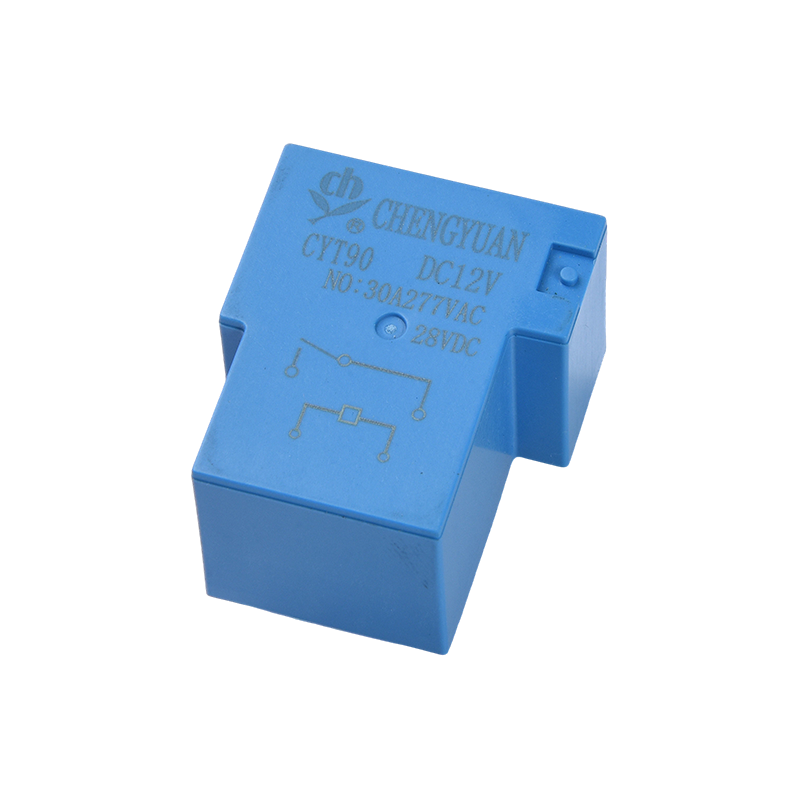

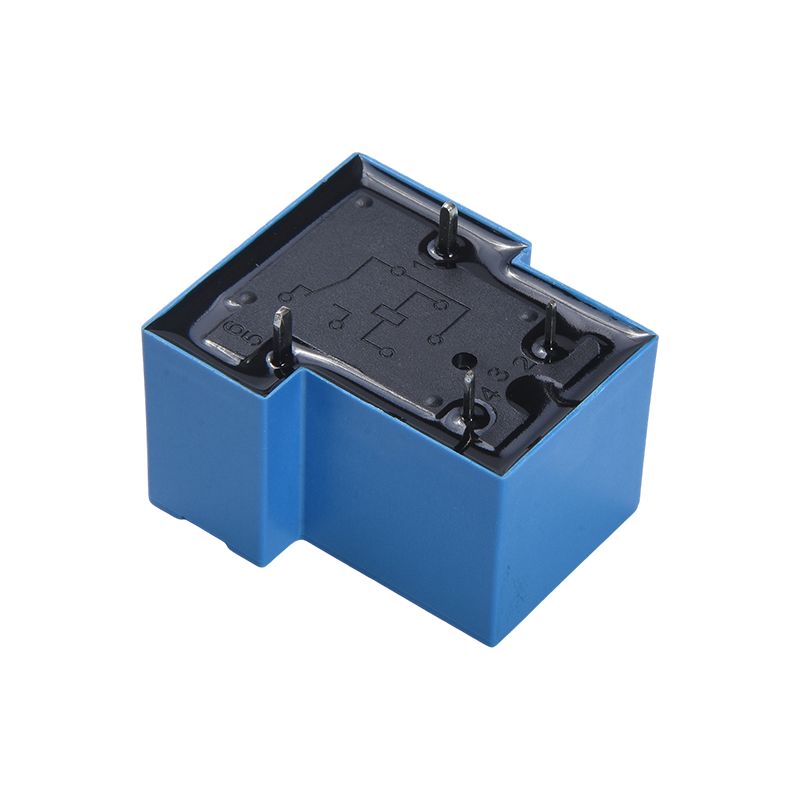

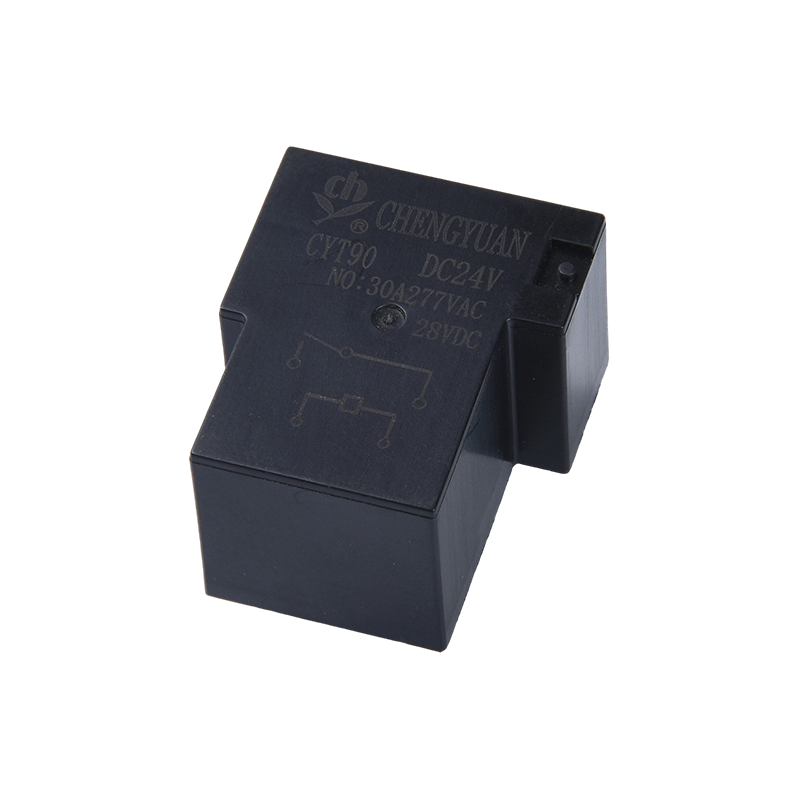

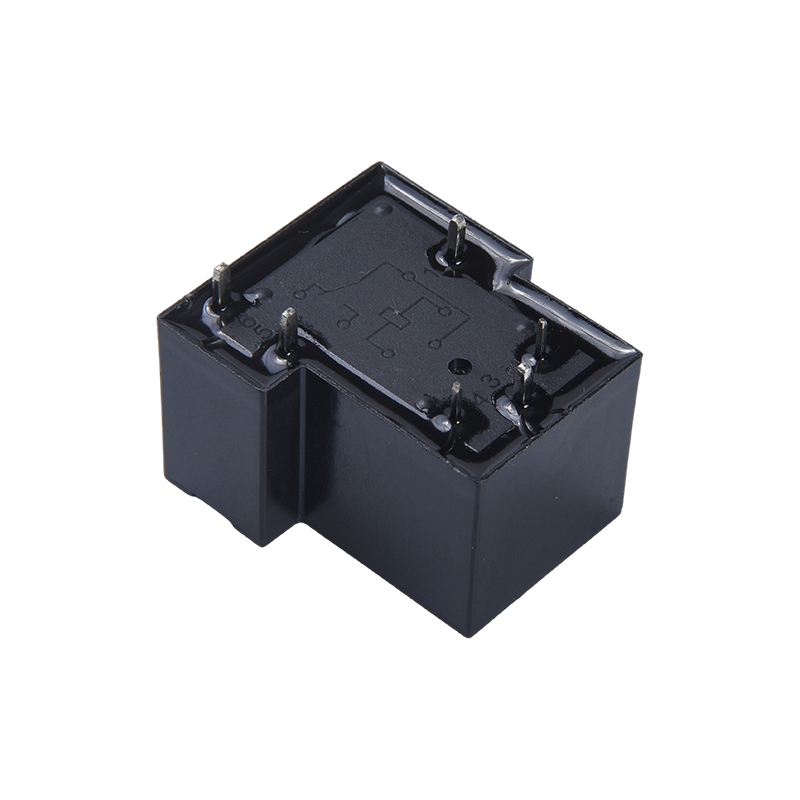

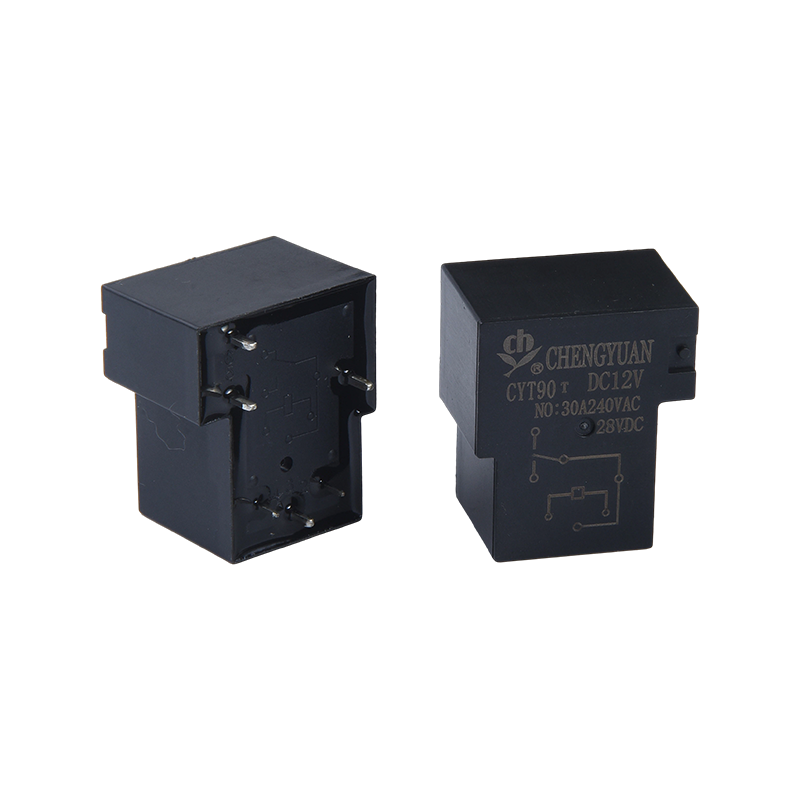

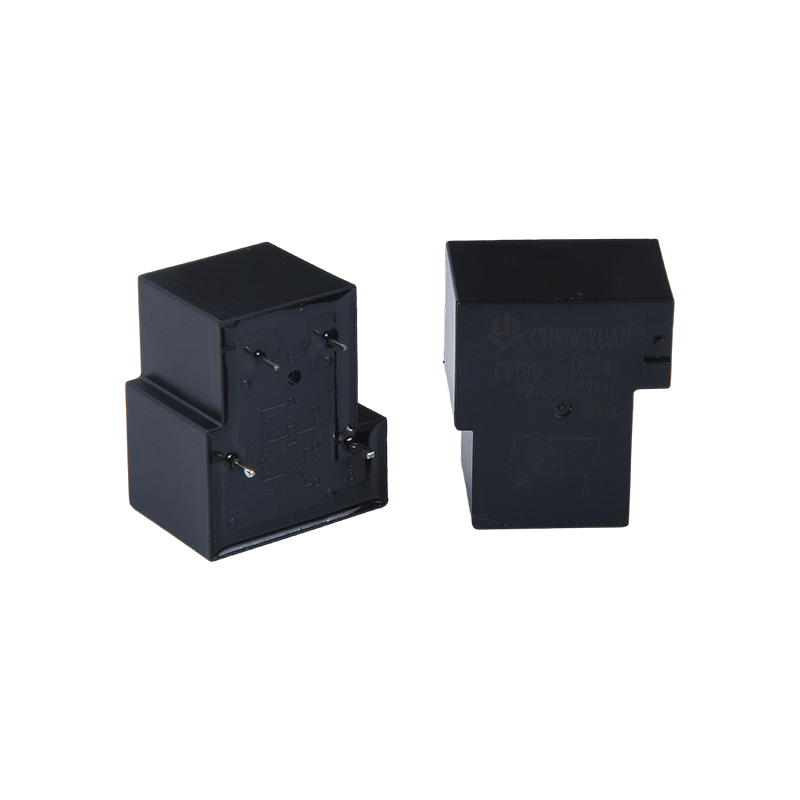

I. Vlastnosti:
1. Více možností montáže: Poskytuje různé možnosti montáže, aby vyhovovaly různým scénářům instalace zařízení, což zlepšuje pohodlí instalace;
2. Kompaktní design: Jako malé, vysoce výkonné relé, jeho kompaktní velikost šetří vnitřní instalační prostor;
3. Struktura SPDT: Používá jednopólovou dvouproudovou strukturu, která poskytuje jasnou logiku přepínání a přizpůsobuje se různým potřebám přepínání vysoce výkonných obvodů.
II. Základní funkce a použitelné scénáře:
1. Základní funkce: Poskytuje funkce řízení spínání vysokého proudu, převodu signálu a spínání zátěže, čímž zajišťuje stabilní provoz obvodů zařízení s vysokým výkonem;
2. Domácí spotřebiče: Vhodné pro klimatizace, indukční vařiče, chladničky, rýžovary a další domácí spotřebiče, umožňující ovládání spínání vysokého výkonu;
3. Průmyslové řízení: Vhodné pro ohřívače, ventilační zařízení a další zařízení v průmyslové automatizaci, splňující potřeby řízení vysokého proudu v průmyslových scénářích;
4. Inteligentní domácnost a nové technologie: Použitelné pro bezpečnostní zařízení, osvětlovací systémy, nová energetická zařízení a internet věcí, podporují konverzi signálu a přepínání zátěže.
IV. Klíčové výhody:
1. Manipulace s vysokým výkonem: Konstrukce s vysokým kontaktním výkonem spolehlivě zvládá scénáře vysokého proudu 20A/30A a nabízí vysokou přizpůsobivost.
2. Flexibilní instalace: K dispozici je více možností montáže, kompatibilní s různými požadavky na instalaci zařízení.
3. Široká škála aplikací: Pokrývá různé oblasti, včetně domácích spotřebičů, průmyslového řízení, inteligentních domácností a nové energetiky, nabízí velkou všestrannost.
4. Kompaktní velikost a vysoký výkon: Dosahuje vysokého výstupního výkonu v kompaktní velikosti, čímž splňuje dvojí požadavky na miniaturizaci zařízení a řízení vysokého výkonu.
Kontaktní údaje
| Typ | CYT90 |
| Kontaktní materiál | Stříbrná slitina |
| Kontaktní odpor | 100 mΩ max. (při 1 A 6 V DC) |
| Jmenovitá zátěž (odporová zátěž）) | 20A/30A 250VAC |
| Max. spínací proud | 20A/30A |
| Max. spínací napětí | 250VAC |
| Max. přepínání napájení | 5000VA/7500VA |
| Min. přepínání zátěže | 6V 1A |
| Charakteristika |
| Doba provozu (při jmenovitém napětí cívky) | 15 ms Max. (žádná dioda) |
| Čas uvolnění | 10 ms Max. ( Bez diody) |
| Izolační odpor | Minimálně 1000 MΩ (při 500 V DC) |
| Dielektrická pevnost | Mezi otevřenými kontakty: 1500VAC, 50/60Hz po dobu 1min |
| Mezi cívkou a kontaktem: 2500VAC , 50/60Hz po dobu 1min |
| Odolnost proti vibracím | Destruktivní | 10–55 Hz, při dvojnásobné amplitudě 1,5 mm |
| Funkční | 10–55 Hz, při dvojnásobné amplitudě 1,5 mm |
| Odolnost proti otřesům | Funkční | 10 G min |
| Destruktivní | 100 G min |
| Vytrvalost | Mechanická odolnost （10800ops./h) | 10000000 ops. (při pokojové teplotě) |
| Elektrická vytrvalost (360 op./h) | 100 000 ops. (při pokojové teplotě) |
| Okolní teplota | -40℃~ 85℃ (bez kondenzace) |
| Hmotnost | Přibližně 24 g $ $ |
| Data cívky (při 20 ℃) |
| Nominální napětí (VDC) | Nominální provozní aktuální ±10 % (mA) | Odpor cívky ±10 % (Ω) | Nominální operating moc | Provozní napětí (Max.) | Uvolněte napětí (min.) | Max. dovolené napětí |
| 5 | 180 | 27 | Přibližně 0,9 W | 75 % nominální hodnoty napětí | 5 % nominální hodnoty napětí | 130 % nominálního napětí |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
The data shown above are initial values. Nepřivádějte na cívku maximální povolené napětí déle než 10 minut, aby nedošlo k přehřátí cívky.

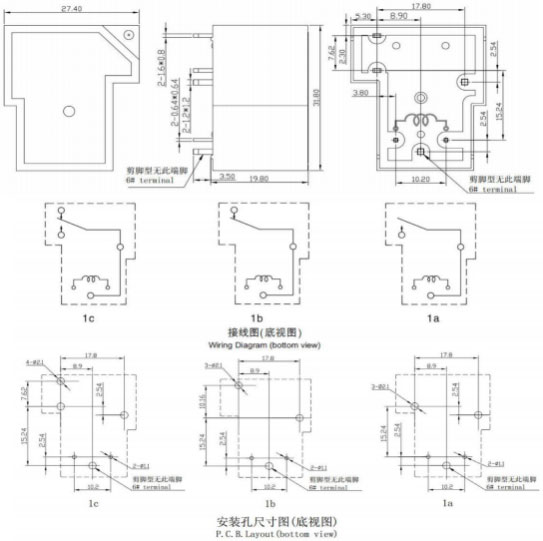

Obrysový rozměr, Schéma zapojení, rozložení desky plošných spojů (Jednotka: mm)

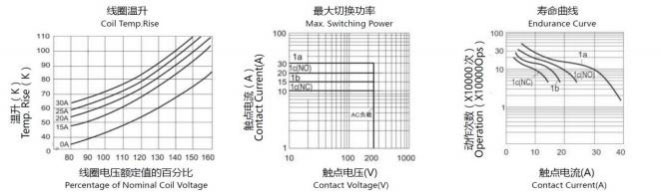

Charakteristické křivky
Informace pro objednání
CYT90 - 1 - C - 12 V DC - H - D - T - XX
1 2 3 4 5 6 7 8
1： Typ： CYT90
2: Počet pólů: 1–1 pól
3: Kontaktní uspořádání: A Formulář A ; B forma B; C formulář C
4: Nominální napětí: 5,6,9,12,15,18,24,48V DC
5: Barva krytu: H-černá; L-Blue
6: Příkon cívky: D-0,9W
7: Ochranná konstrukce: S-Flux proofed,
SH-Sealed typ omyvatelný
8: Speciální parametr: Typ Nil-Standard
Písmeno nebo číslo-Zvláštní požadavek
Relé s ochranou proti toku nelze použít v prostředí se znečišťujícími látkami jako H2S, SO2, NO2, prach atd.
Čištění vodou nebo úprava povrchu se nedoporučuje po montáži relé odolných proti tavení na desku plošných spojů.
Upozornění: Specifikace je pouze orientační. Specifikace se mohou změnit bez předchozího upozornění.
Nemohli jsme vyhodnotit veškerý výkon a všechny parametry pro každou možnou aplikaci. Uživatelé by tedy měli mít správnou pozici pro výběr
Vhodný produkt pro vlastní aplikaci. U utěsněných relé po instalaci a čištění před použitím otevřete ventilační otvor v pouzdře. Máte-li jakýkoli dotaz, kontaktujte prosím Chengyuan pro technické služby. Je však na odpovědnosti uživatele, aby určil, který produkt by měl být použit.
