Vlastnosti produktu:
Vysoká kapacita spínání kontaktů: Kromě standardní zátěže 20A kontakty podporují spínání až 35 ampér, schopné zvládnout okamžité proudové rázy při startování auta nebo z vysoce výkonného příslušenství.
Mimořádně nízká spotřeba energie: Spotřeba energie cívky je pouze 0,6 W/0,8 W, což pomáhá snižovat zátěž baterie vozidla a je v souladu s trendem automobilového průmyslu směrem k nízké spotřebě energie.
Vynikající mechanická odolnost: Vyznačuje se vysokou odolností proti nárazům a vibracím, což zajišťuje stabilní elektrické spojení i při nerovných jízdních podmínkách a vibracích motoru.
Široký rozsah napětí cívky: K dispozici v různých specifikacích od 3VDC do 48VDC, přizpůsobení různým typům napětí automobilových obvodů.
Kompaktní design: Optimalizovaná struktura a malá velikost usnadňují hustou instalaci v uzavřených automobilových elektrických ovládacích skříních.

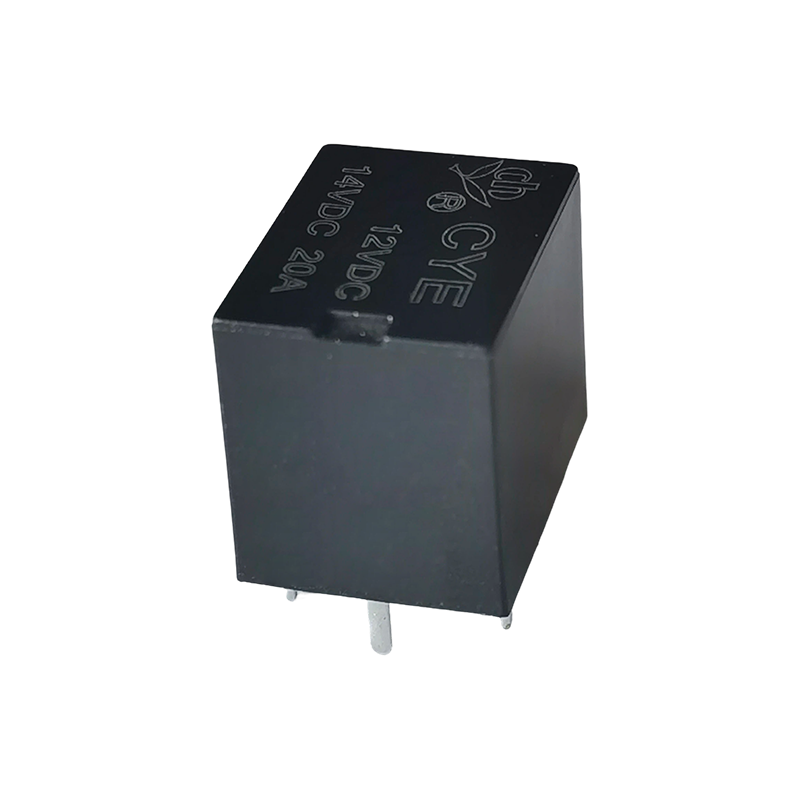

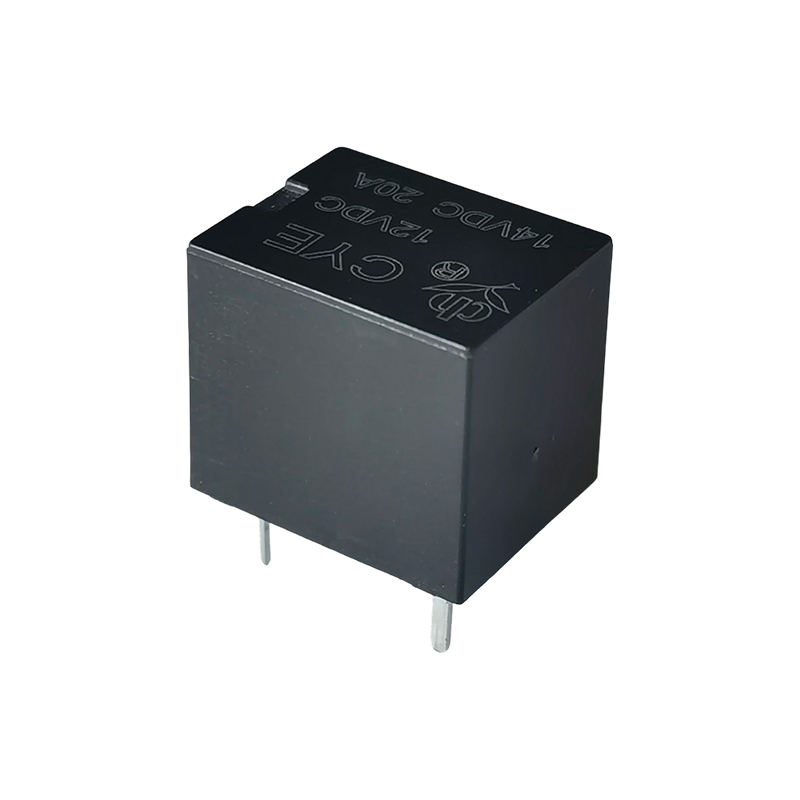

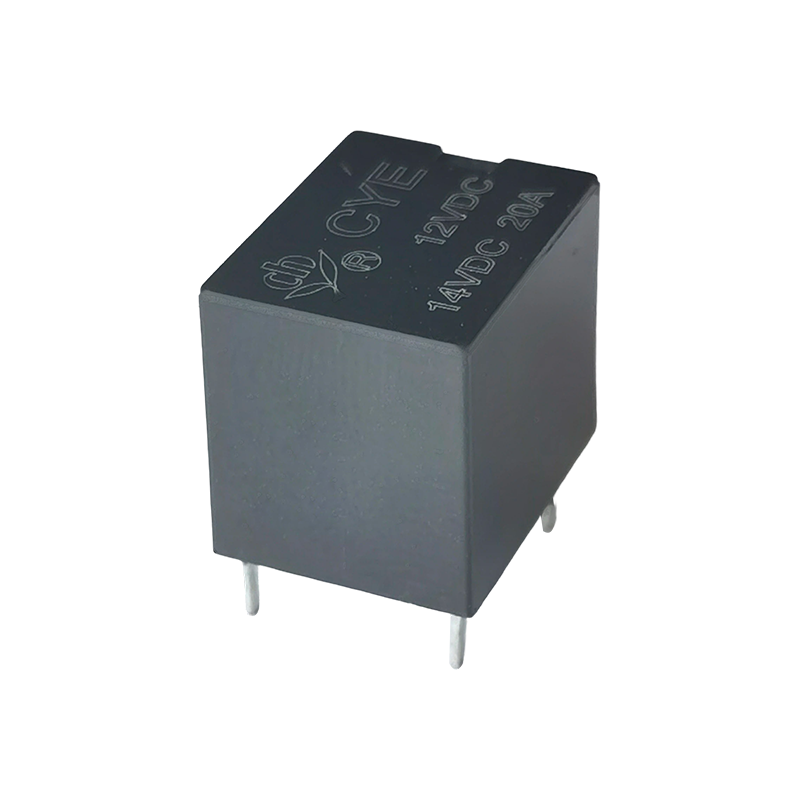

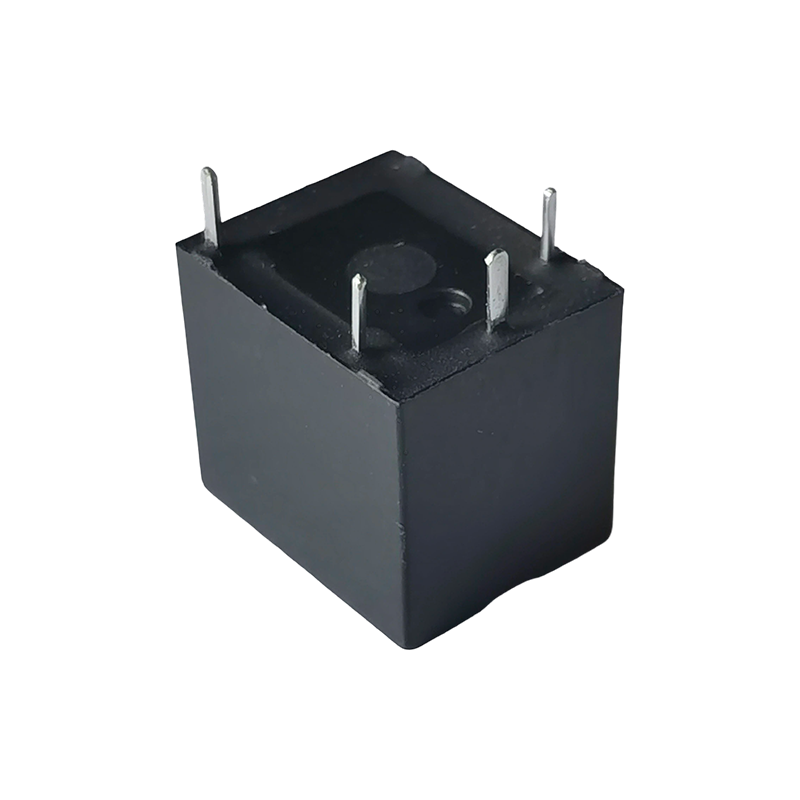

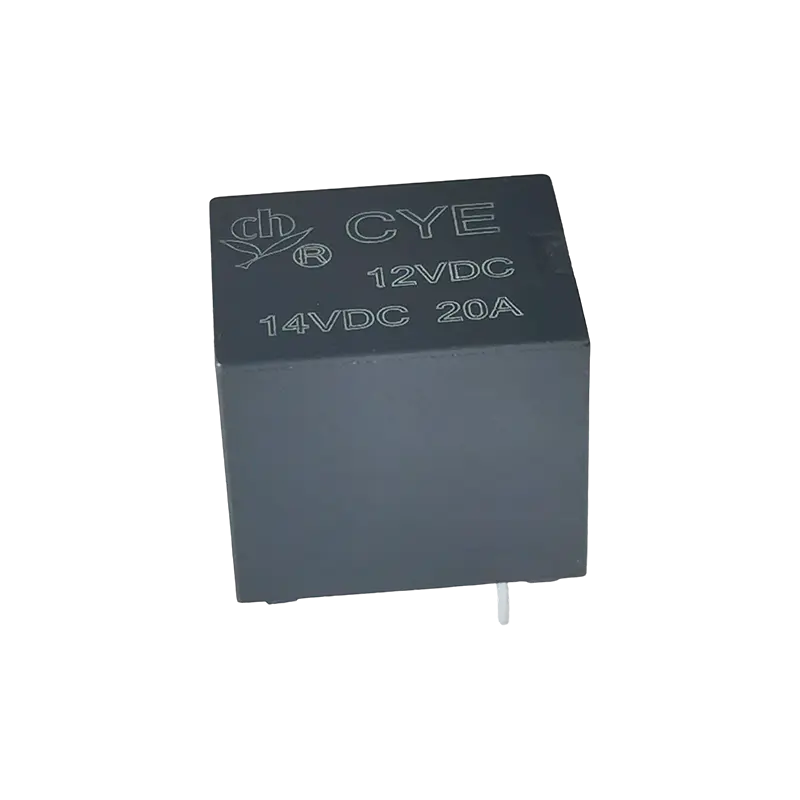

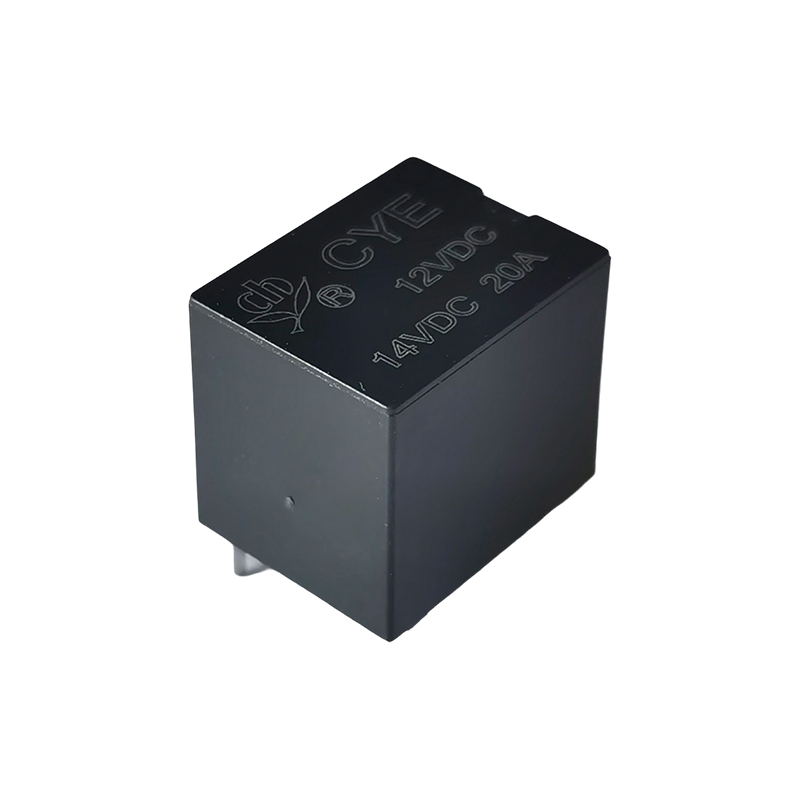

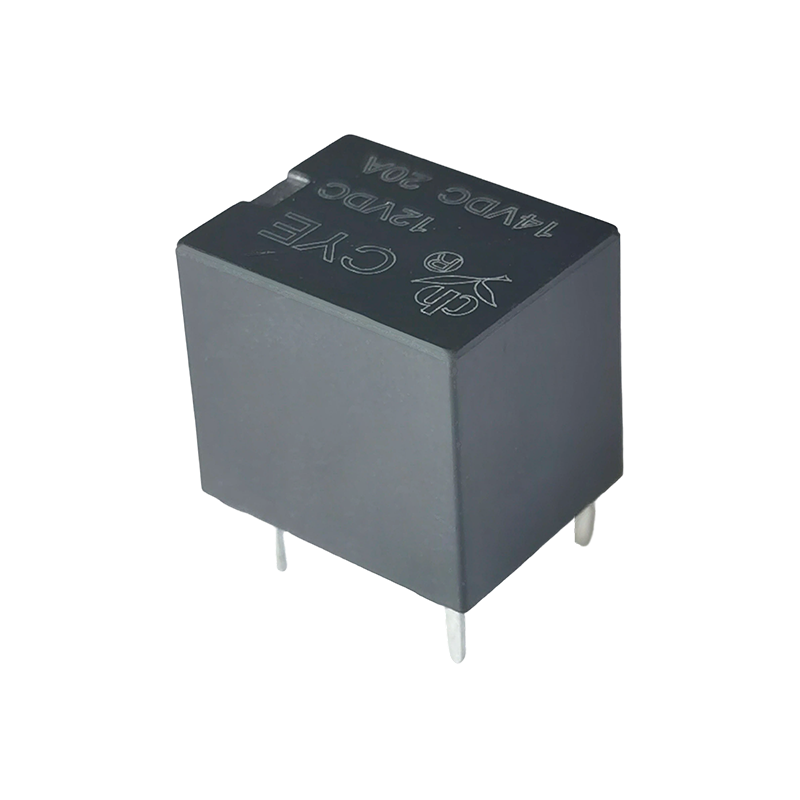

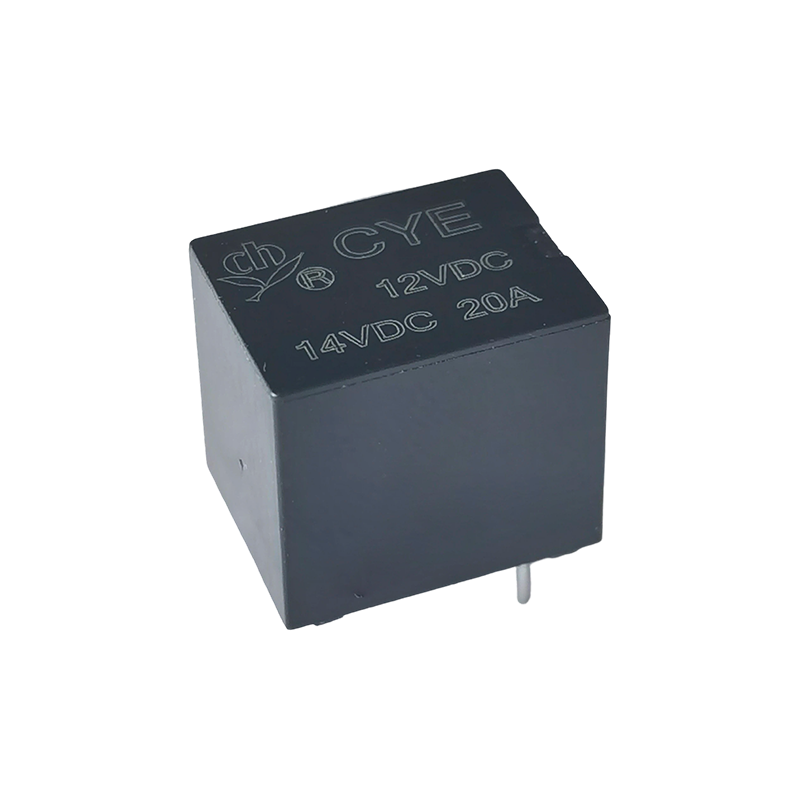

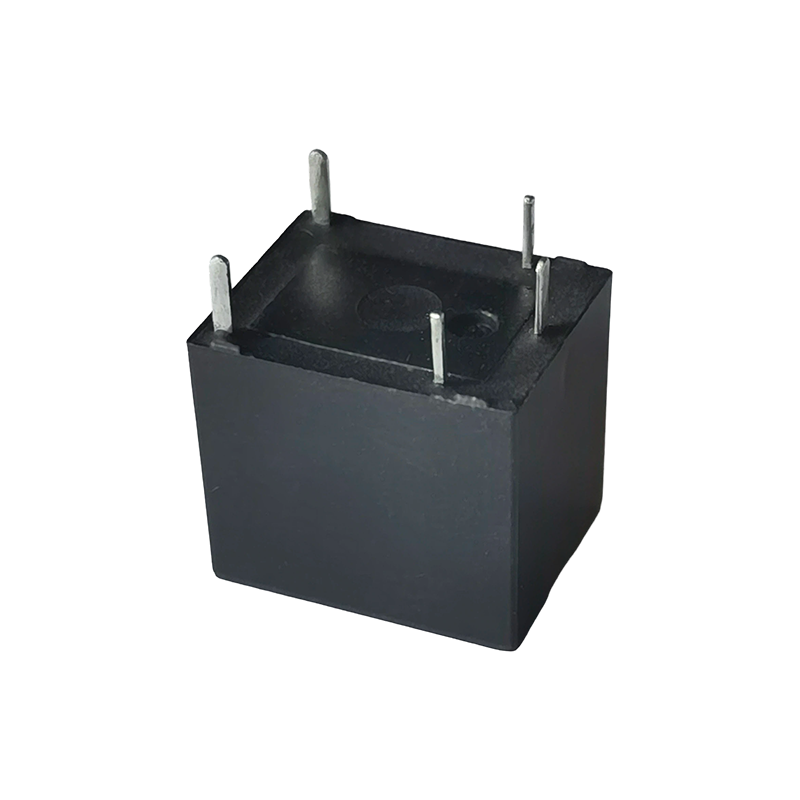

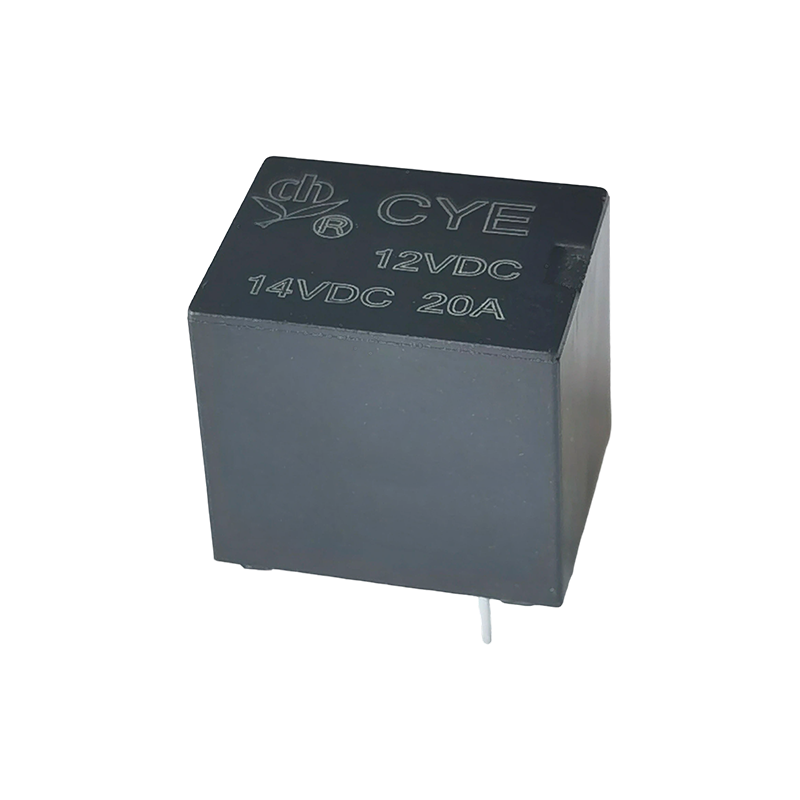

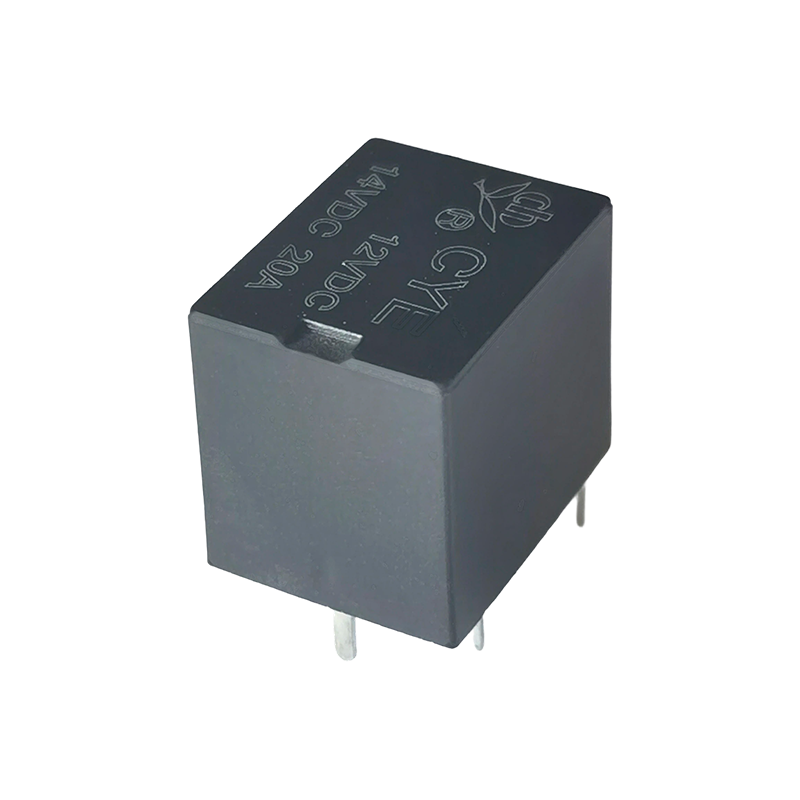

Relé CYE (T78) je ultraminiaturní vysoce výkonné elektromagnetické relé se širokou škálou aplikací.
Mezi jeho hlavní použití patří:
Automobilový sektor: Běžně se používá při ovládání motoru zámků dveří automobilů, poplašných systémech proti krádeži automobilů a přepínání signálů a řízení zátěže v automobilových elektronických zařízeních.
Domácí spotřebiče a kancelářské vybavení: Vhodné pro správu napájení nebo přenos signálu v domácích spotřebičích (jako jsou klimatizace, pračky) a kancelářských automatizačních zařízeních.
Bezpečnostní a poplašné systémy: Jako základní součást automatických alarmů proti krádeži řídí přepínání okruhů.
Průmyslové řízení a automatizace: Používá se v průmyslových automatizačních systémech, přístrojích a komunikačních zařízeních k řízení vysoce výkonných zátěží pomocí nízkonapěťových signálů.
Spotřební elektronika a nové technologie: Rozšířené aplikace v chytrých domácnostech, zařízení internetu věcí, nová energetická zařízení a lékařská elektronika.
Kontaktní údaje
| Typ | CYE |
| Kontaktní materiál | Stříbrná slitina |
| Kontaktní odpor | 100 mΩ max. (při 1 A 6 V DC) |
| Jmenovitá zátěž (odporová zátěž）) | 20A 14VDC |
| Max. spínací proud | 35A |
| Max. spínací napětí | 30 V DC $ $ |
| Charakteristika |
| Doba provozu (při jmenovitém napětí cívky) | 10 ms Max. (žádná dioda) |
| Čas uvolnění | 5 ms Max. (žádná dioda) |
| Izolační odpor | Min. 100 MΩ (při 500 V DC) |
| Dielektrická pevnost | Mezi otevřenými kontakty: 500 VAC, 50/60 Hz po dobu 1 min |
| Mezi cívkou a kontaktem: 500VAC, 50/60Hz po dobu 1min |
| Odolnost proti vibracím | Funkční | 10-500Hz, NO-10G |
| 10-500Hz, NC-5G |
| Odolnost proti otřesům | Funkční | 20 g pro NE/11 ms. 5 g pro NC/11 ms. |
| Destruktivní | 100 G min. |
| Vytrvalost | Mechanická odolnost （10800ops./h) | 1 000 000 次 10000000 ops. (při pokojové teplotě) |
| Elektrická vytrvalost (360 op./h) | 100 000 ops. (při pokojové teplotě) |
| Okolní teplota | -40 ℃ ~ 125 ℃ ( bez kondenzace) |
| Hmotnost | Přibližně 6 g $ $ |
| Nominální napětí (VDC) | Nominální provozní aktuální ±10 % (mA) | Odpor cívky ±10 % (Ω) | Nominální operating moc | Provozní napětí (Max.) | Uvolněte napětí (min.) | Max. dovolené napětí |
| 6 | 100 | 60 | Přibližně 0,6W | 60 % nominální hodnoty napětí | 10 % nominální hodnoty napětí | 130 % nominálního napětí |
| 9 | 66.67 | 135 |
| 12 | 50 | 240 |
| 24 | 25 | 960 |
| 6 | 130 | 45 | Přibližně 0,8W | 57,5 % nominální hodnoty napětí |
| 9 | 90 | 102 |
| 12 | 70 | 180 |
| 24 | 30 | 720 |
Výše uvedená data jsou počáteční hodnoty. Nenastavujte maximální povolené napětí na cívce déle než 10 minut, abyste předešli přehřátí cívky.

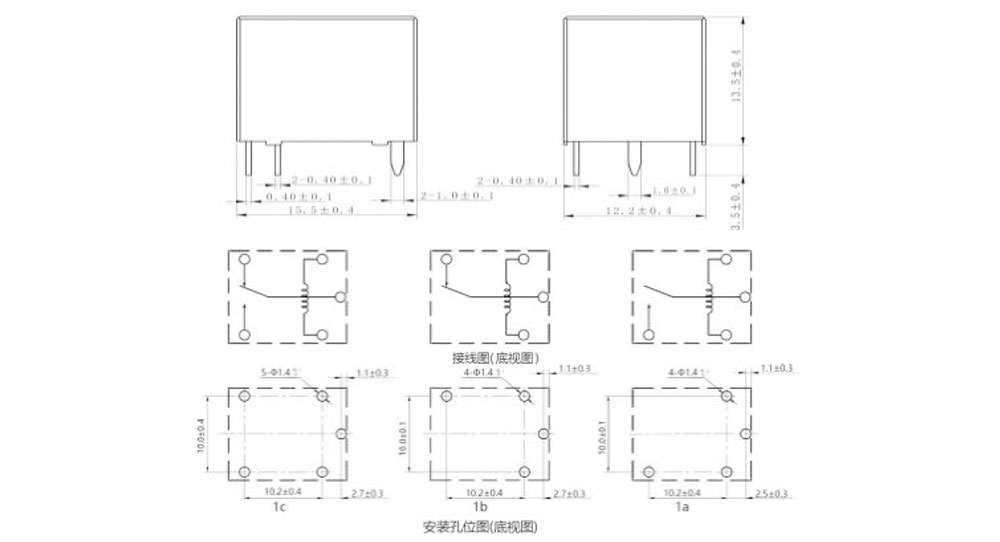

Obrysový rozměr, Schéma zapojení, rozložení desky plošných spojů (Jednotka: mm)

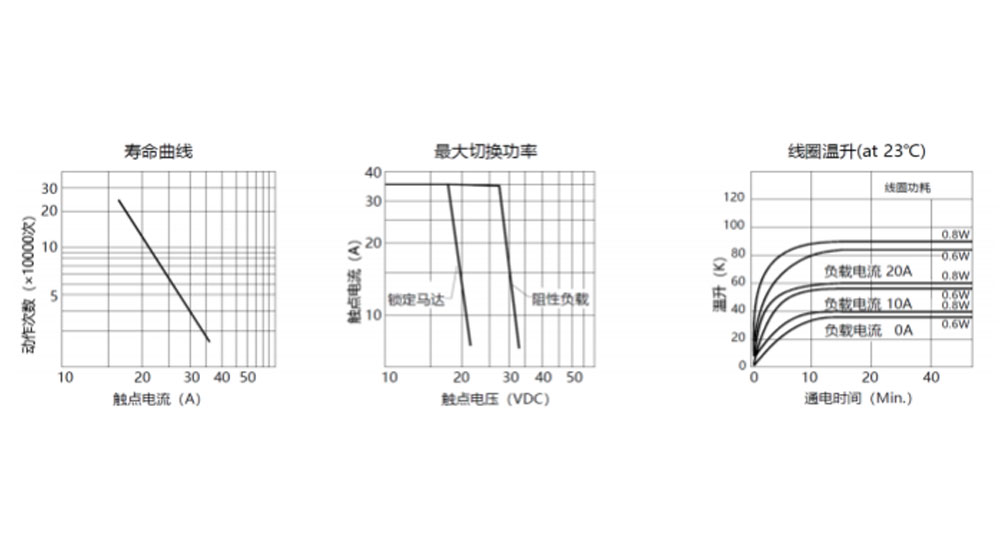

Charakteristické křivky
Informace o objednávce
CYE - 1 - C - 12VDC - B - D - T - XX
1 2 3 5 6 7 8
1：Typ：CYE
2: Počet pólů: 1–1 pól
3: Uspořádání kontaktu: A-Formulář A ; B-formulář B ; C-Formulář C
4: Nominální napětí: 6,9,12,24V DC
5: Barva krytu: B-černá
6: Příkon cívky: D-0,8W L-0,6W
7: Ochranná konstrukce: odolná proti S-Flux,
SH- Utěsněný typ omyvatelný
8: Speciální parametr: Typ Nil-Standard
Písmeno nebo číslo – speciální požadavek
Relé s ochranou proti toku nelze použít v prostředí se znečišťujícími látkami jako H2S, SO2, NO2, prach atd.
Čištění vodou nebo úprava povrchu se nedoporučuje po montáži relé odolných proti tavení na desku plošných spojů.
Upozornění: Specifikace je pouze orientační. Specifikace se mohou změnit bez předchozího upozornění.
Nemohli jsme vyhodnotit veškerý výkon a všechny parametry pro každou možnou aplikaci. Uživatelé by tedy měli mít správnou pozici pro výběr
Vhodný produkt pro vlastní aplikaci. U utěsněných relé po instalaci a čištění před použitím otevřete ventilační otvor v pouzdře. Máte-li jakýkoli dotaz, kontaktujte prosím Chengyuan pro technické služby. Je však na odpovědnosti uživatele, aby určil, který produkt by měl být použit.
