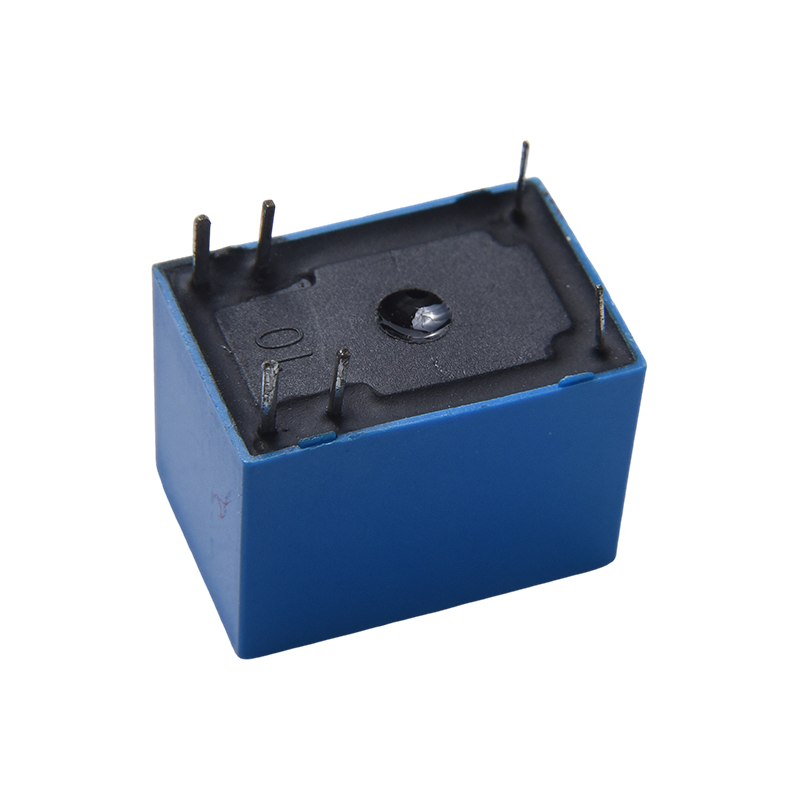

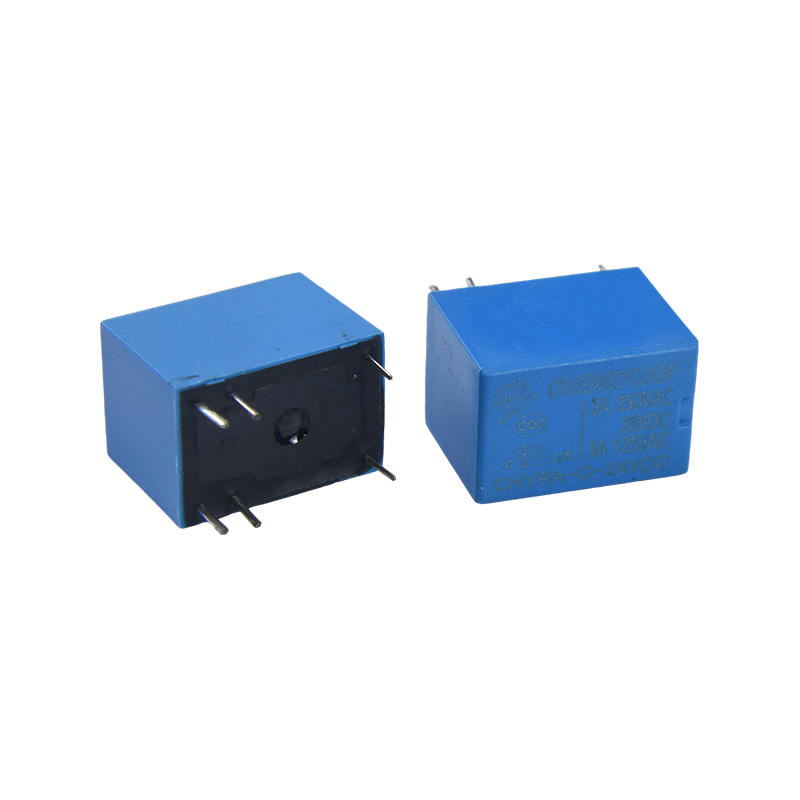

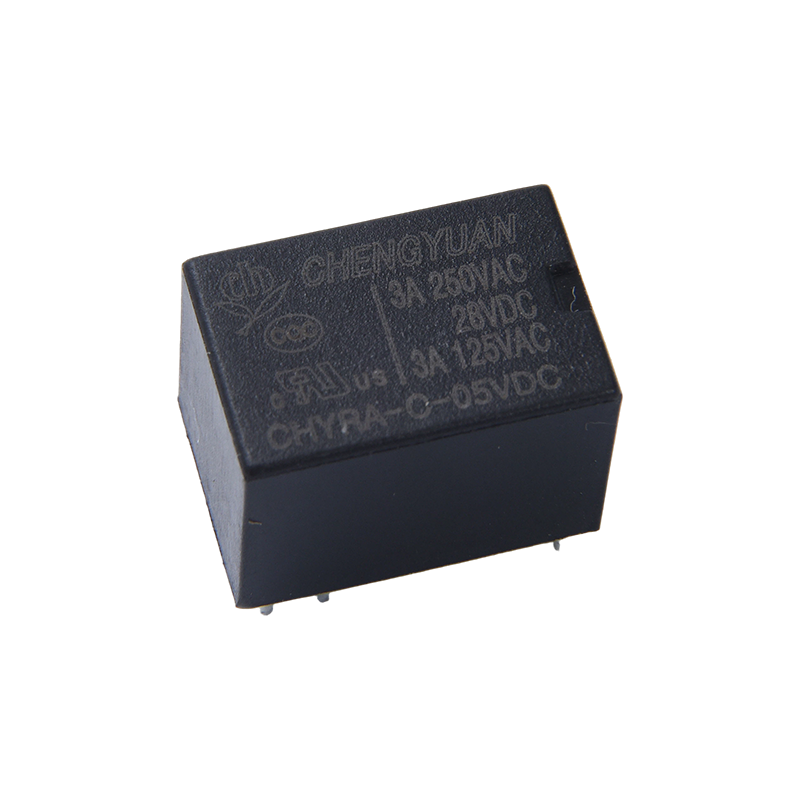

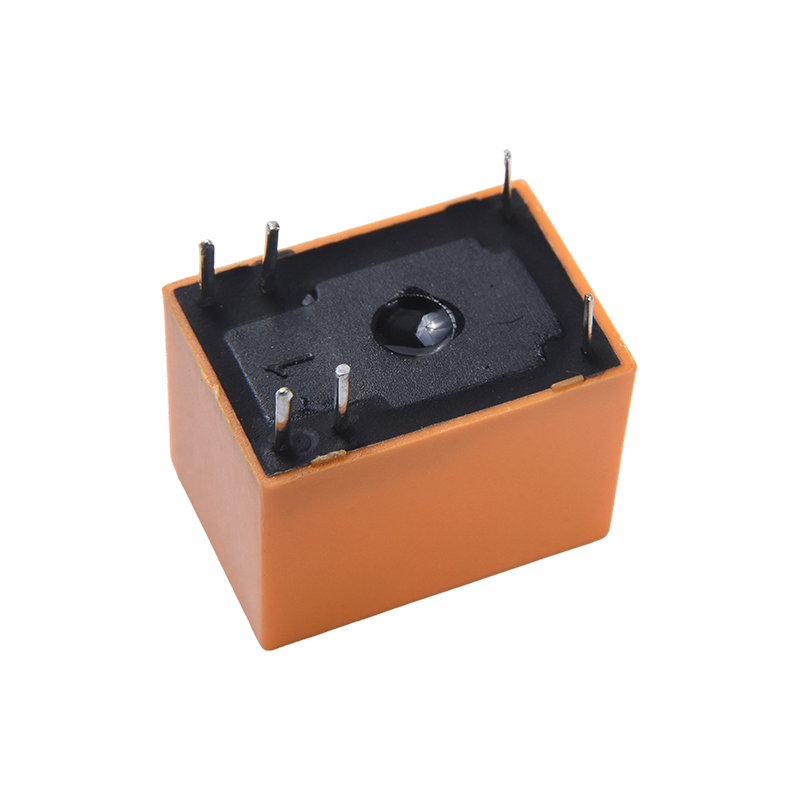

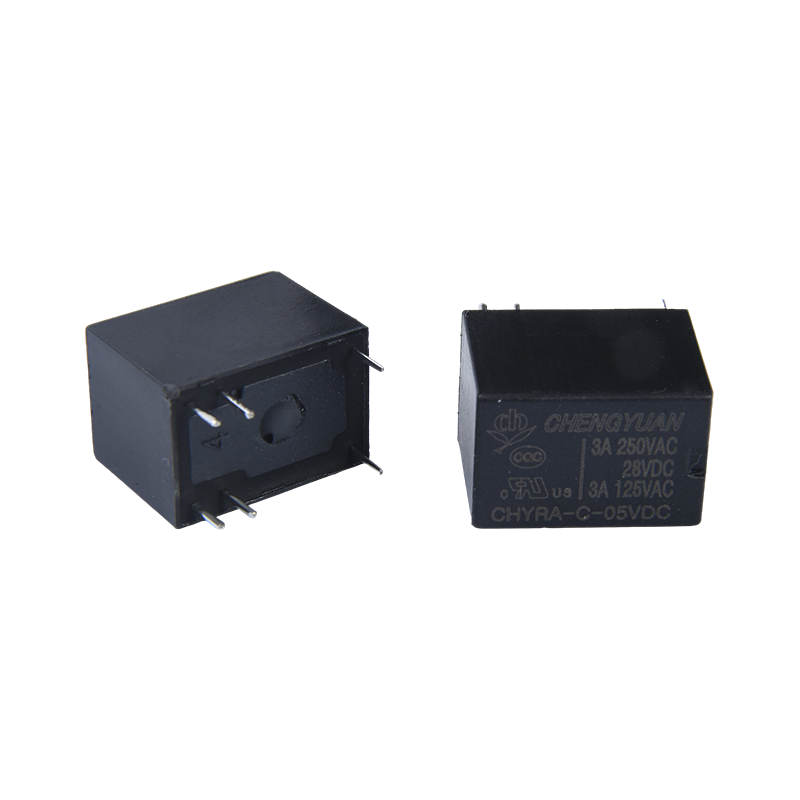

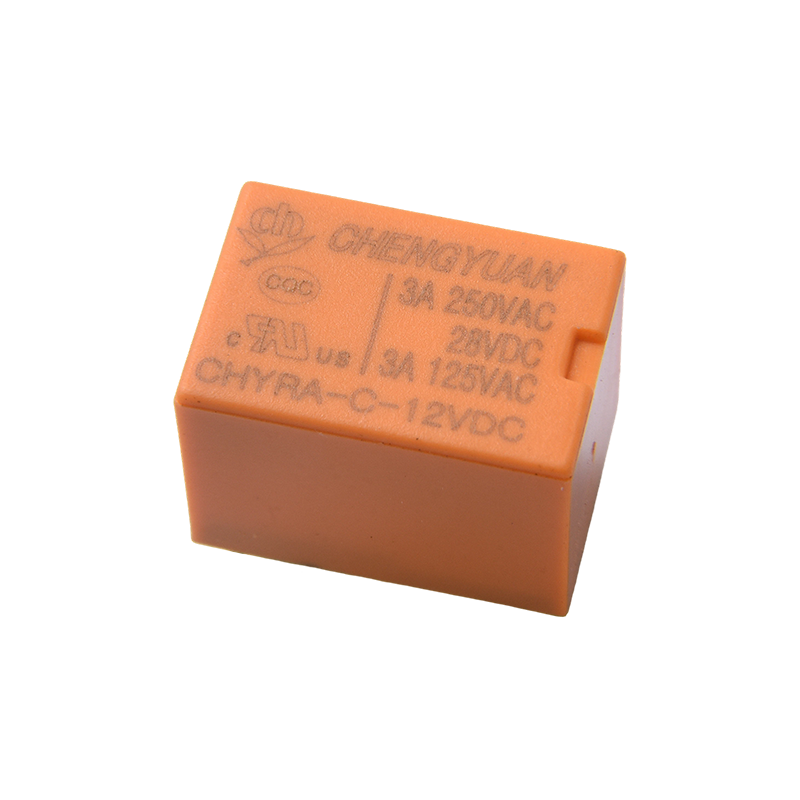

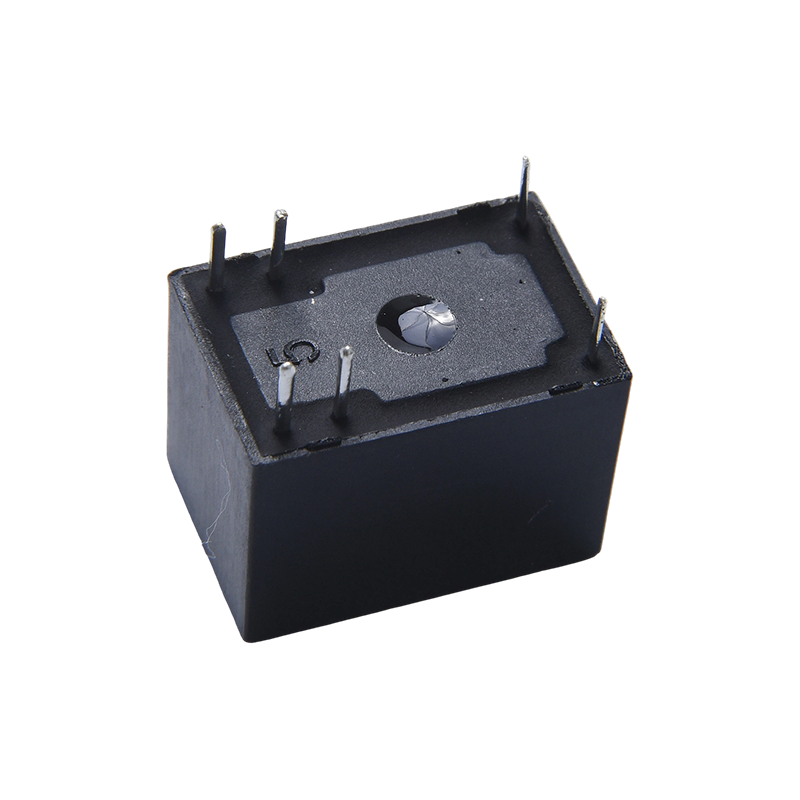

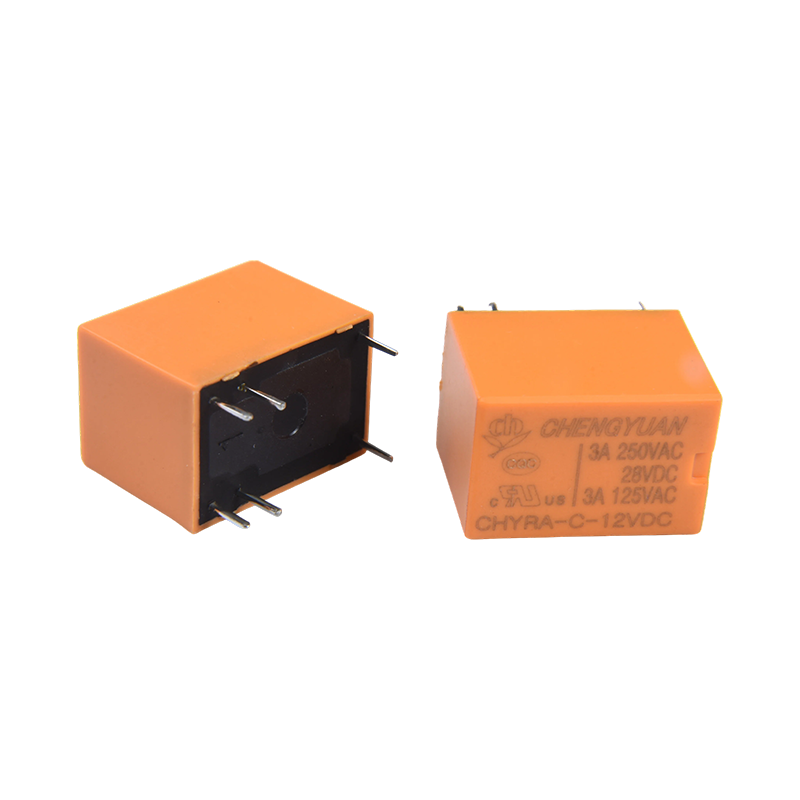

Vlastnosti produktu:
Vysoká kapacita spínání kontaktů: Kromě standardní zátěže 3A kontakty podporují spínání až 16 ampér, které jsou schopné zvládnout okamžité vysoké proudové požadavky v obvodech.
Ultra nízká spotřeba energie: Spotřeba energie cívky je pouze 0,2 W, což výrazně snižuje spotřebu energie systému, takže je vhodná pro zařízení napájená bateriemi nebo zařízení s nízkou spotřebou.
Vysoká dielektrická pevnost: Vysoká dielektrická pevnost zajišťuje spolehlivou elektrickou izolaci mezi vstupními a výstupními obvody a chrání následné řídicí obvody.
Kompaktní design: Miniaturizovaná struktura optimalizuje využití prostoru, vhodná pro montáž na desky plošných spojů s vysokou hustotou.
Rozsáhlé certifikační standardy: Certifikováno CQC a UL, splňující mezinárodní bezpečnostní standardy, zajišťující kvalitu a shodu produktu.
Flexibilní napětí cívky: Poskytuje široký rozsah napětí cívky od 3VDC do 48VDC, snadno se přizpůsobí různým napětím řídicího obvodu.
Typické aplikace:
Průmyslová automatizace: Používá se k ovládání motorů, solenoidových ventilů a různých automatizačních nástrojů, čímž se dosahuje izolace signálu a přepínání okruhů.
Smart Home: Používá se při ovládání osvětlení, ovládání závěsového motoru a dalších scénářích jako základní komponenta pro řízení s nízkou spotřebou.
Bezpečnostní systémy: Používají se v řídicích jednotkách kontroly přístupu a magnetického zámku k detekci stavu dveřního zámku a ovládání spínání.
Komunikační zařízení: Vhodné pro přepínače a další komunikační zařízení, zodpovědné za směrování signálu, ochranu a izolaci.
Ochrana obvodu: Izoluje vysoké proudy nebo vysoké napětí v řídicích obvodech, aby se zabránilo rušení a poškození citlivých součástí.
| Typ | CHYRA |
| Kontaktní materiál | Stříbrná slitina |
| Kontaktní odpor | 100mΩ Max. (při 1A 16V DC) |
| Jmenovitá zátěž (odporová zátěž）) | 3A/12V0AC |
| Max. spínací proud | 3A |
| Max. spínací napětí | 125 VAC |
| Max. přepínání napájení | 360VA |
| Min. přepínání zátěže | 6V 1A |
Charakteristika
| Doba provozu (při jmenovitém napětí cívky) | 10 ms Max. |
| Čas uvolnění | 4 ms Max. |
| Izolační odpor | Minimálně 1000 MΩ (při 500 V DC) |
| Dielektrická pevnost | Mezi otevřenými kontakty: 500 VAC, 50/60 Hz po dobu 1 min |
| Mezi cívkou a kontaktem: 750 VAC, 50/60 Hz po dobu 1 minuty |
| Odolnost proti vibracím | Destruktivní | 10–55 Hz, při dvojnásobné amplitudě 1,5 mm |
| Funkční | 10–55 Hz, při dvojnásobné amplitudě 1,5 mm |
| Odolnost proti otřesům | Funkční | 10 G min |
| Destruktivní | 10 G min |
| Vytrvalost | Mechanická odolnost （10800ops./h) | 10000000 ops. (při pokojové teplotě) |
| Elektrická vytrvalost (360 op./h) | 100 000 ops. (při pokojové teplotě) |
| Okolní teplota | -40℃~ 85℃ (bez kondenzace) |
| Hmotnost | Přibl. 3,7 g $ $ |
| Data cívky (při 20 ℃) |
| Nominální napětí (VDC) | Nominální provozní aktuální ±10 % (mA) | Odpor cívky ±10 % (Ω) | Nominální operating moc | Provozní napětí (Max.) | Uvolněte napětí (min.) | Max. dovolené napětí |
| 3 | 120 | 25 | Přibližně 0,36 W | 75 % nominální hodnoty napětí | 5 % nominální hodnoty napětí | 130 % nominálního napětí |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
| 3 | 66.67 | 45 | Přibližně 0,2 W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.67 | 720 |
| 24 | 8.33 | 2880 |
Výše uvedená data jsou počáteční hodnoty. Na cívku nepřipojujte maximální dovolené napětí po dobu déle než 10 minut abyste předešli přehřátí cívky.

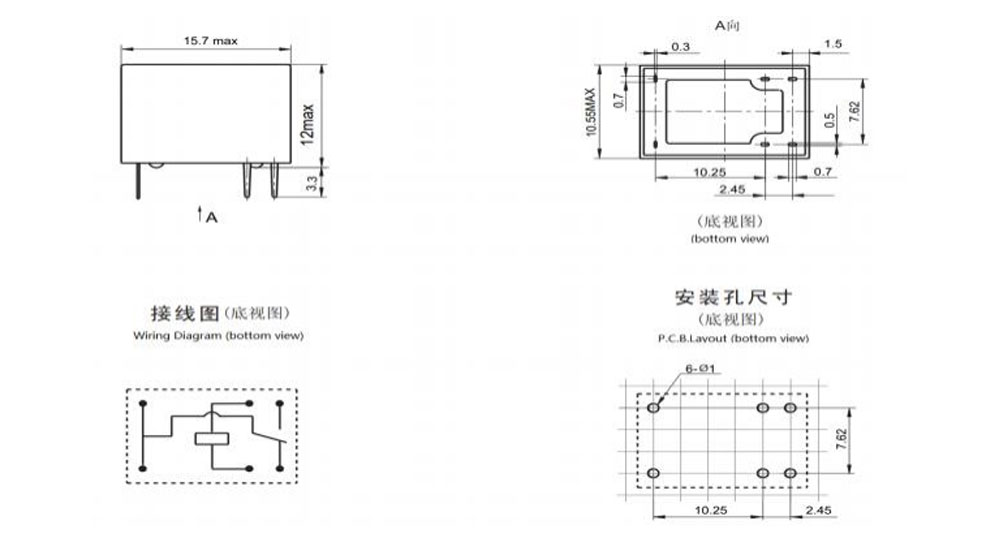

Obrysový rozměr, Schéma zapojení, rozložení desky plošných spojů (Jednotka: mm)

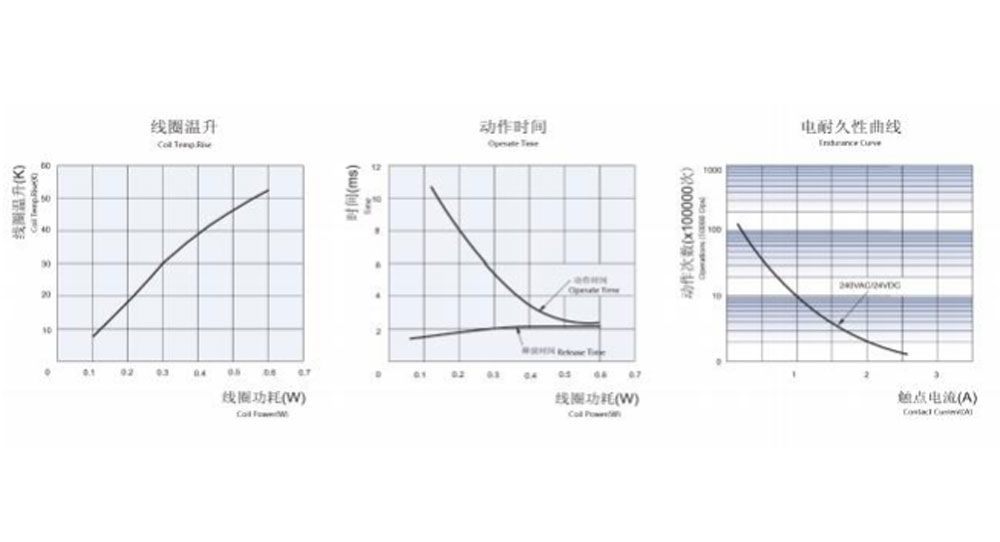

Charakteristické křivky
Informace o objednávce
CHYRA - C - 12 V DC - H - D - T - XX
1 2 3 4 5 6 7
1：Typ：CHYRA
2: Uspořádání kontaktu: C Fom C ; H Od A ; B Od B
3: Nominální napětí: 3,5,6,9,12,24VDC
4: Barva krytu: H-černá; L-modrá, Y-žlutá
5: Příkon cívky: D-0,36W L-0,2W
6: Ochranná konstrukce: odolná proti S-Flux,
SH-Sealed typ omyvatelný
7: Speciální parametr: Typ Nil-Standard
Písmeno nebo číslo – speciální požadavek
Relé odolná proti tavidlům nelze použít v prostředí se znečišťujícími látkami jako H2S, SO2, NO2, prach atd.
Čištění vodou nebo úprava povrchu se po montáži relé odolných proti toku na desce plošných spojů nedoporučuje.
Po vyhodnocení ze strany CHENGYUAN je k dispozici přizpůsobená speciální přípona.
Prohlášení: Specifikace je pouze orientační. Specifikace se mohou bez předchozího upozornění změnit.
Nemohli jsme vyhodnotit veškerý výkon a všechny parametry pro každou možnou aplikaci. Uživatelé by tedy měli mít správnou pozici k výběru
vhodný produkt pro vlastní aplikaci. V případě hermeticky uzavřených relé po instalaci a čištění před použitím otevřete ventilační otvor v pouzdře. Máte-li jakýkoli dotaz, obraťte se na Chengyuan se žádostí o technické služby. Je však odpovědností uživatele určit , který produkt by měl být použit.
