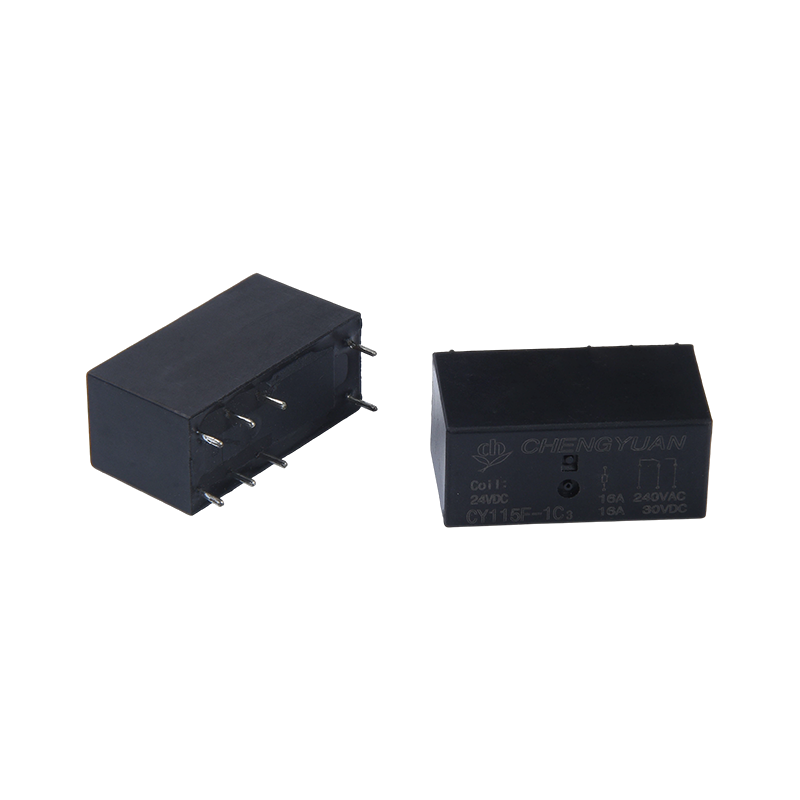

I. Výhody
1. Adaptabilita vysoké zátěže: 16A vysokoproudová kontaktní spínací schopnost umožňuje přímé řízení střední až vysoké zátěže bez potřeby dalších zesilovacích obvodů.
2. Silná přizpůsobivost prostředí: Odolnost proti vysokému napětí zvládá kolísání napětí ve složitých prostředích elektrické sítě a snižuje riziko poruchy.
3. Vysoká všestrannost: Široký rozsah napětí cívky a standardní balení desek plošných spojů zajišťují kompatibilitu s různými návrhy průmyslových zařízení, čímž zvyšují znovupoužitelnost produktu.

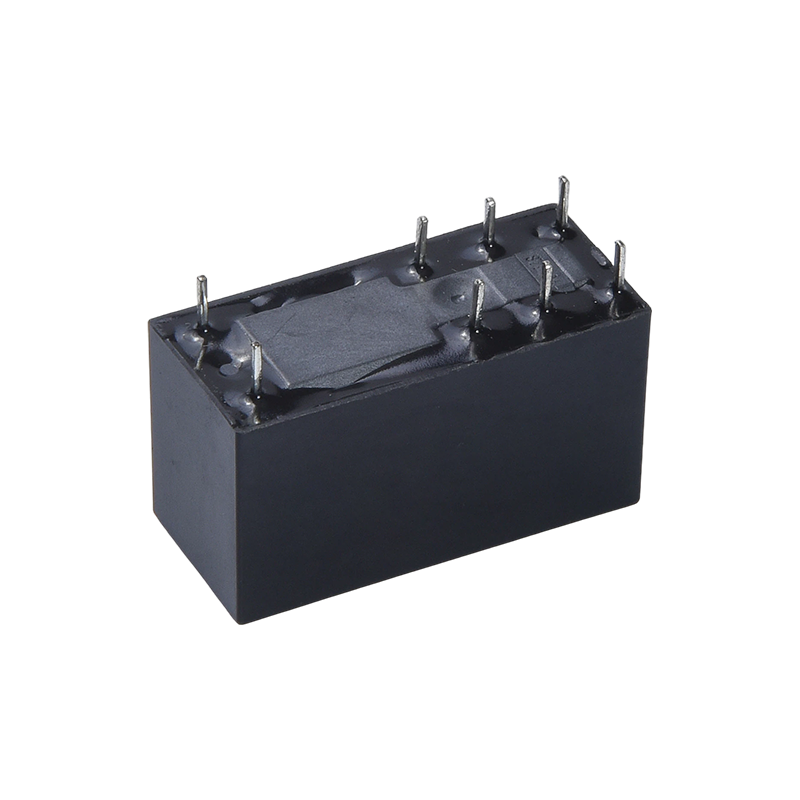

II. Struktura produktu a funkce instalace
1. Specifikace balení: Používá 8-pinový balíček PCB s přiměřeným rozložením kolíků, což usnadňuje automatizované svařování a hromadnou montáž;
2. Kompaktní design: Kompaktní velikost splňuje potřeby husté vnitřní instalace zařízení, šetří místo na desce plošných spojů a přispívá k miniaturizaci produktu.
3. Typ struktury: Struktura SPDT (Single-Pole Double-Throw) poskytuje jasnou logiku přepínání a přizpůsobuje se různým potřebám přepínání okruhů.
III. Použitelné aplikační scénáře
1. Průmyslové ovládání: Vhodné pro ovládání motoru, ovládání stykače a přepínání obvodů v zařízeních průmyslové automatizace;
2. Domácí spotřebiče: Vhodné pro řízení výkonu a přepínání zátěže ve vysoce výkonných domácích spotřebičích, jako jsou klimatizace, pračky a chladničky;
3. Bezpečnostní a napájecí zařízení: Použitelné pro ovládání spínačů v bezpečnostních monitorovacích systémech, napájecích zdrojích UPS a převodu obvodu invertoru;
4. Automobilová elektronika: Lze použít pro řízení zátěže pomocných elektrických spotřebičů v automobilech (vyžaduje shodu s odpovídajícími specifikacemi napětí).
Kontaktní údaje
| Typ | CY115F |
| Kontaktní materiál | Stříbrná slitina |
| Kontaktní odpor | 100 mΩ max. (při 1 A 6 V DC) |
| Jmenovitá zátěž (odporová zátěž）) | 16A 250VAC |
| Max. spínací proud | 16A |
| Max. spínací napětí | 277 VAC |
| Max. přepínání napájení | 4432 VA |
| Min. přepínání zátěže | 6V 1A |
| Charakteristika |
| Doba provozu (při jmenovitém napětí cívky) | 15 ms Max. (Bez diody) |
| Čas uvolnění | 5 ms Max. ( Bez diody) |
| Izolační odpor | Min. 1000MΩ (při 500V DC) |
| Dielektrická pevnost | Mezi otevřenými kontakty: 1000VAC, 50/60Hz po dobu 1min |
| Mezi cívkou a kontaktem: 5000VAC, 50/60Hz po dobu 1min |
| Odolnost proti vibracím | Destruktivní | 10–55 Hz, při dvojnásobné amplitudě 1,5 mm |
| Funkční | 10–55 Hz, při dvojnásobné amplitudě 1,5 mm |
| Odolnost proti otřesům | Funkční | 10 G min. |
| Destruktivní | 100 G min. |
| Vytrvalost | Mechanická odolnost （10800ops./h) | 10000000 ops. (při pokojové teplotě) |
| Elektrická vytrvalost (360 op./h) | 100 000 ops. (při pokojové teplotě) |
| Okolní teplota | -40℃~ 85℃ (bez kondenzace) |
| Hmotnost | Přibl. 13,5 g $ $ |
| Nominální napětí (VDC) | Nominální provozní aktuální ±10 % (mA) | Odpor cívky ±10 % (Ω) | Nominální operating Fower | Provozní napětí (Max.) | Uvolněte napětí (min.) | Max. dovolené napětí |
| 5 | 80.00 | 62.5 | Přibližně 0,4 W | 75 % nominální hodnoty napětí | 5 % nominální hodnoty napětí | 130 % nominálního napětí |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
Výše uvedená data jsou počáteční hodnoty. Nenastavujte maximální povolené napětí na cívce po dobu déle než 10 minut , aby se nepřehřála třetí cívka.

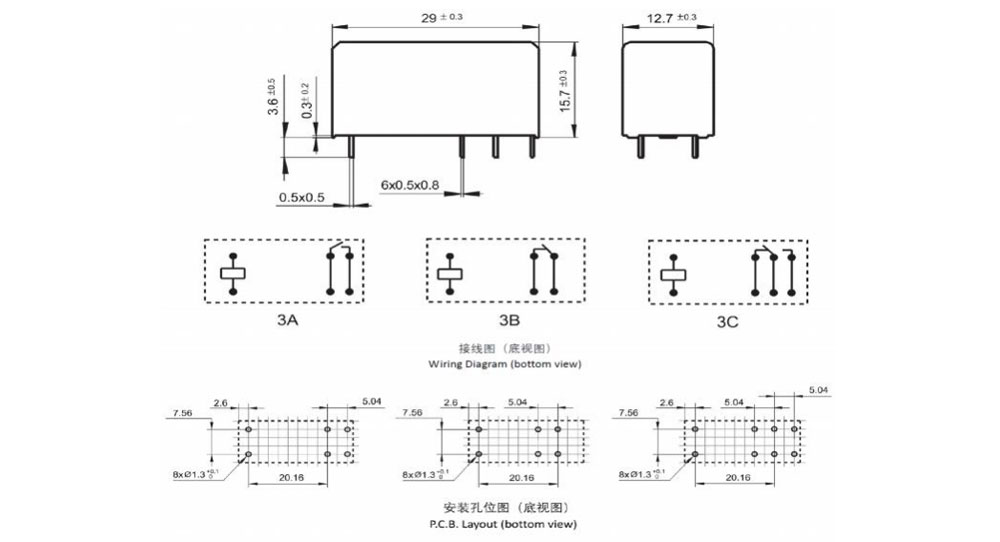

Obrysový rozměr, Schéma zapojení, rozložení desky plošných spojů (Jednotka: mm)

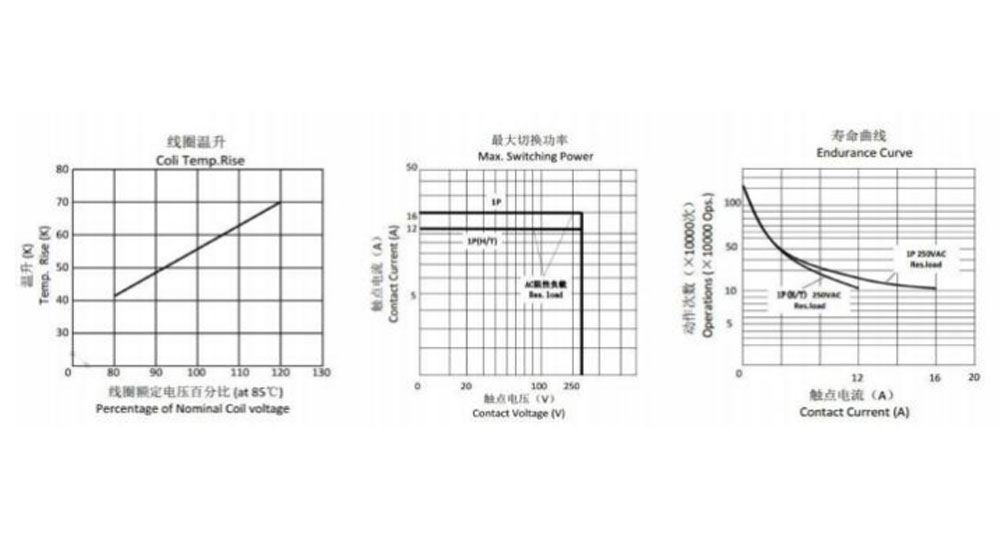

Charakteristické křivky
Informace o objednávce
CY115F - 1 - C - 12 V DC - B - D - T - XX
1 2 3 4 5 6 7 8
1：Typ：CY115F
2: Počet pólů: 1–1 pól
3: Uspořádání kontaktu: A-Formulář A ; B-formulář B ; C-Formulář C
4: Nominální napětí: 5,6,9,12,18,24,48VDC
5: Barva příbalu: B-černá
6: Příkon cívky: D-0,4W
7: Ochranná konstrukce: odolná proti S-Flux,
SH- Uzavřený typ omyvatelný
8: Speciální parametr: Nil-Standard typ
Písmeno nebo číslo – speciální požadavek
Relé odolná proti tavidlům nelze použít v prostředí se znečišťujícími látkami jako H2S, SO2, NO2, prach atd.
Čištění vodou nebo úprava povrchu se po montáži relé odolných proti toku na desce plošných spojů nedoporučuje.
Prohlášení: Specifikace je pouze orientační. Specifikace se mohou bez předchozího upozornění změnit.
Nemohli jsme vyhodnotit veškerý výkon a všechny parametry pro každou možnou aplikaci. Uživatelé by tedy měli mít správnou pozici k výběru
Vhodný produkt pro vlastní aplikaci. V případě hermeticky uzavřených relé po instalaci a čištění před použitím otevřete ventilační otvor v pouzdře. Máte-li jakýkoli dotaz, obraťte se na Chengyuan se žádostí o technické služby. Je však odpovědností uživatele určit , který produkt by měl být použit.
