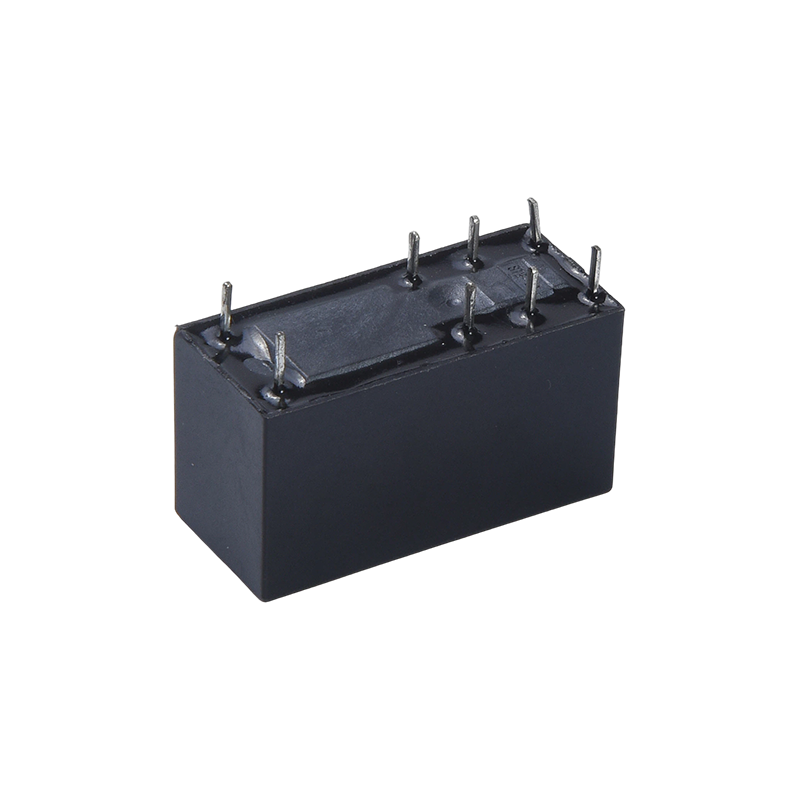

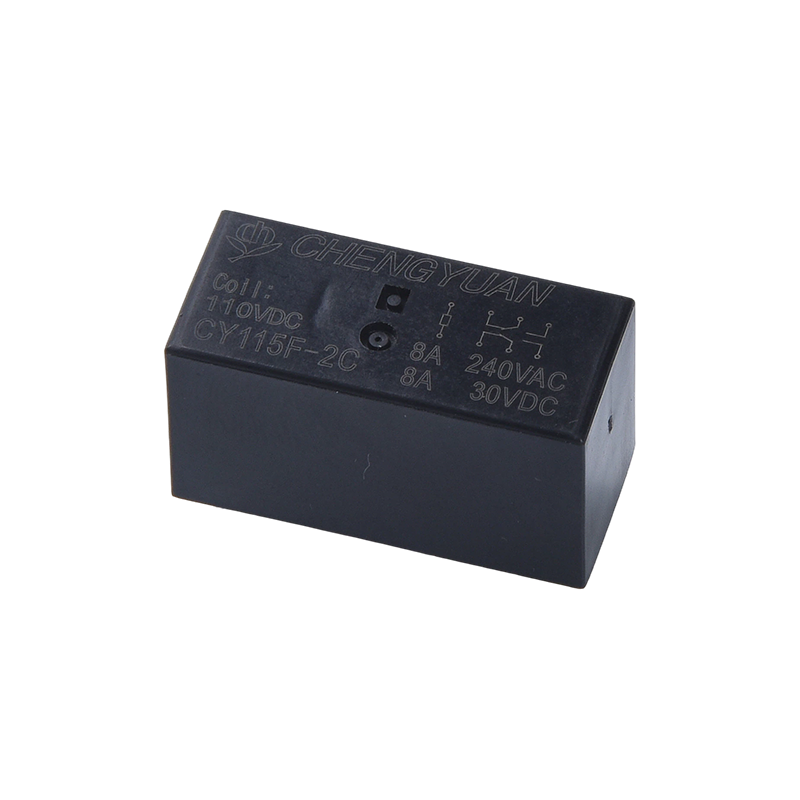

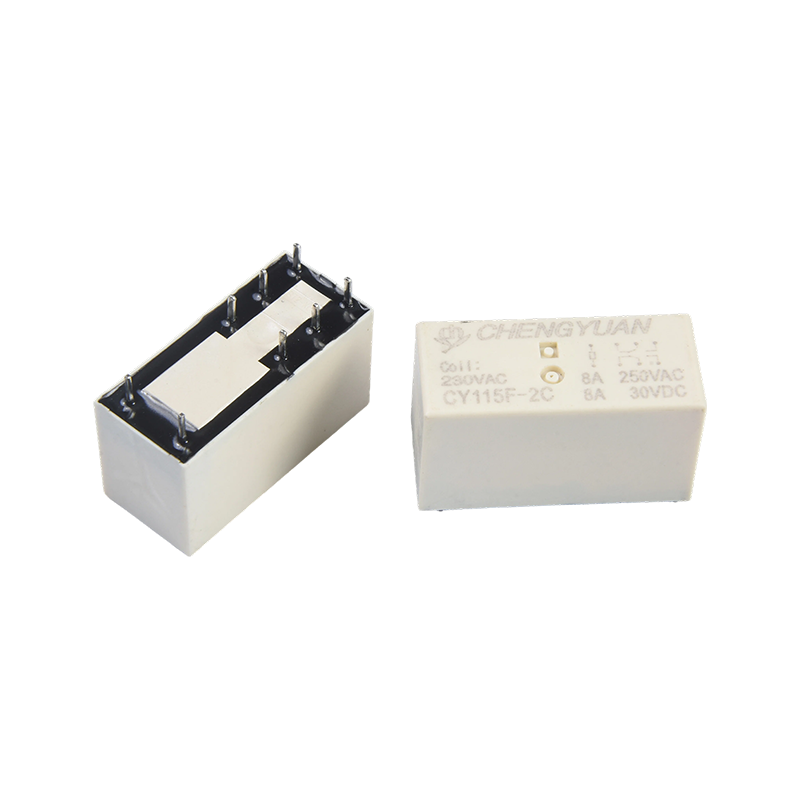

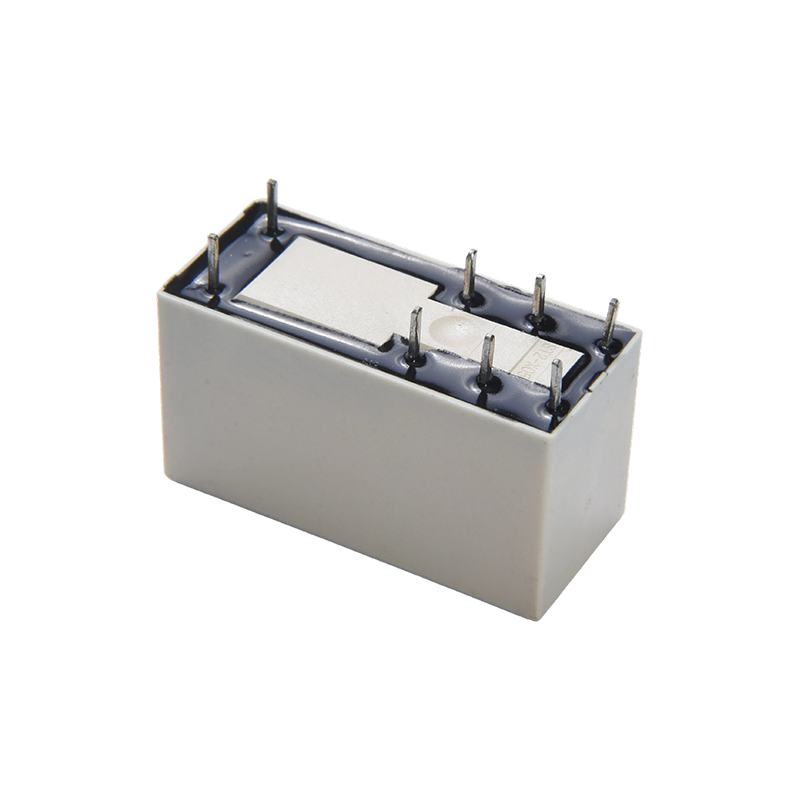

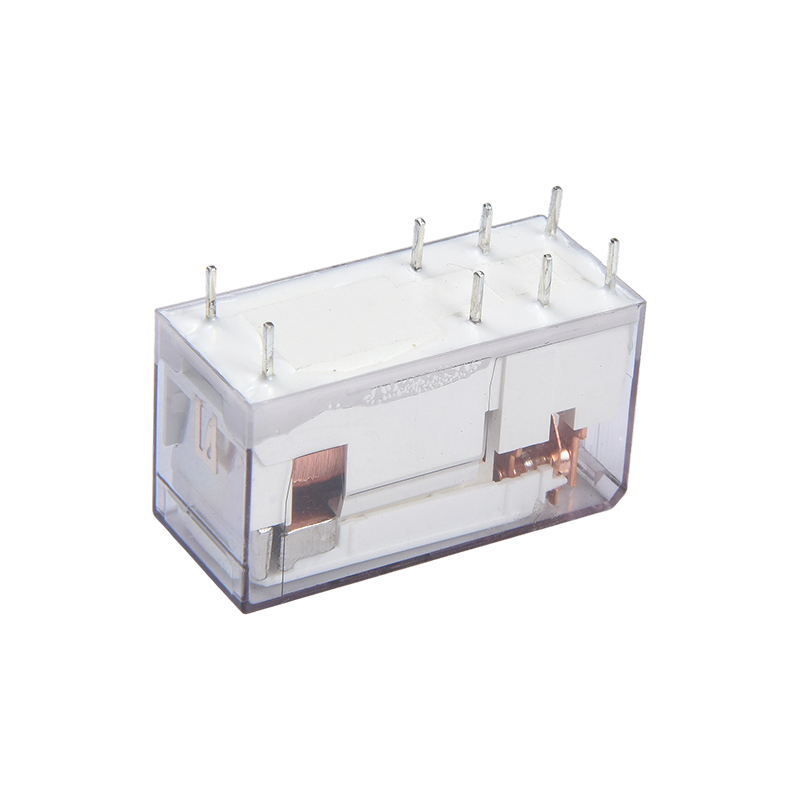

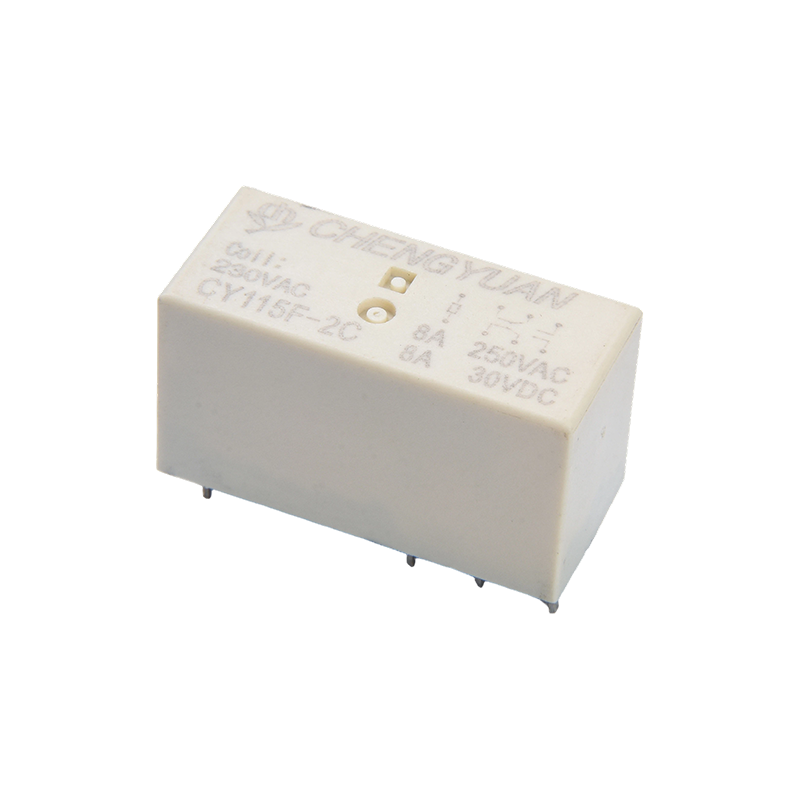

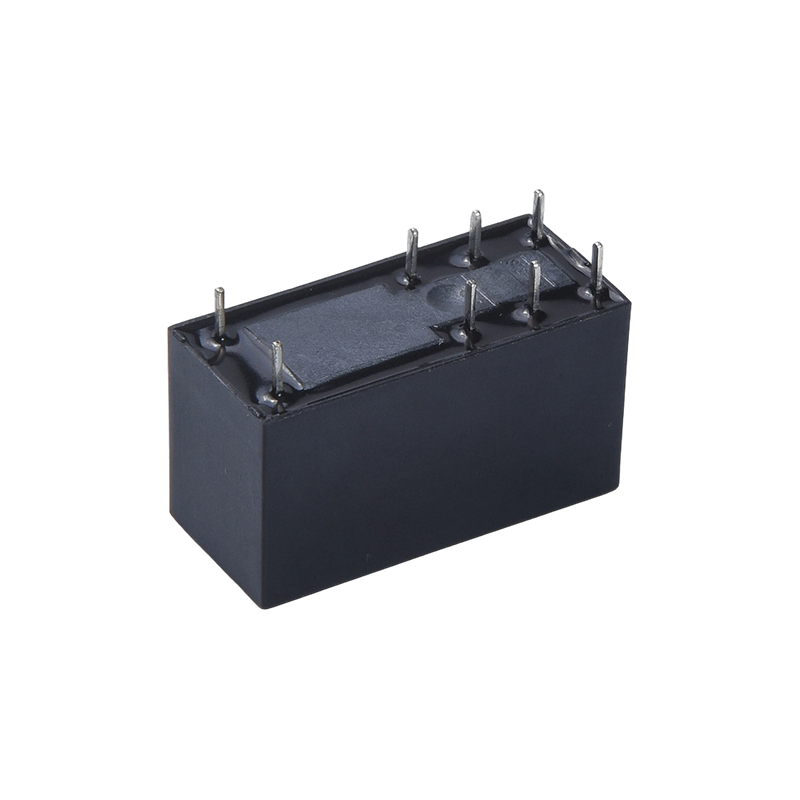

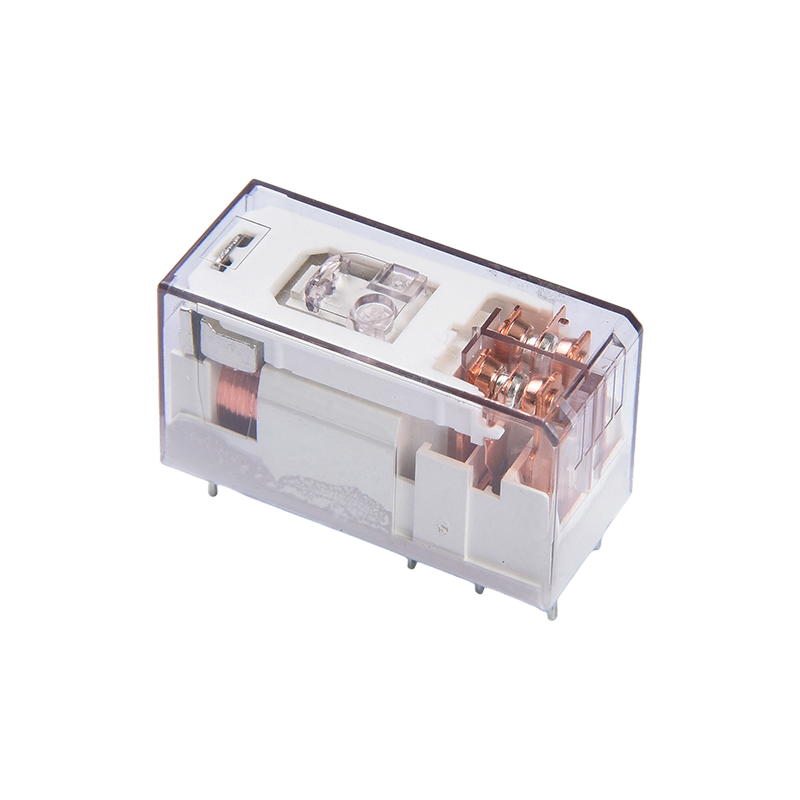

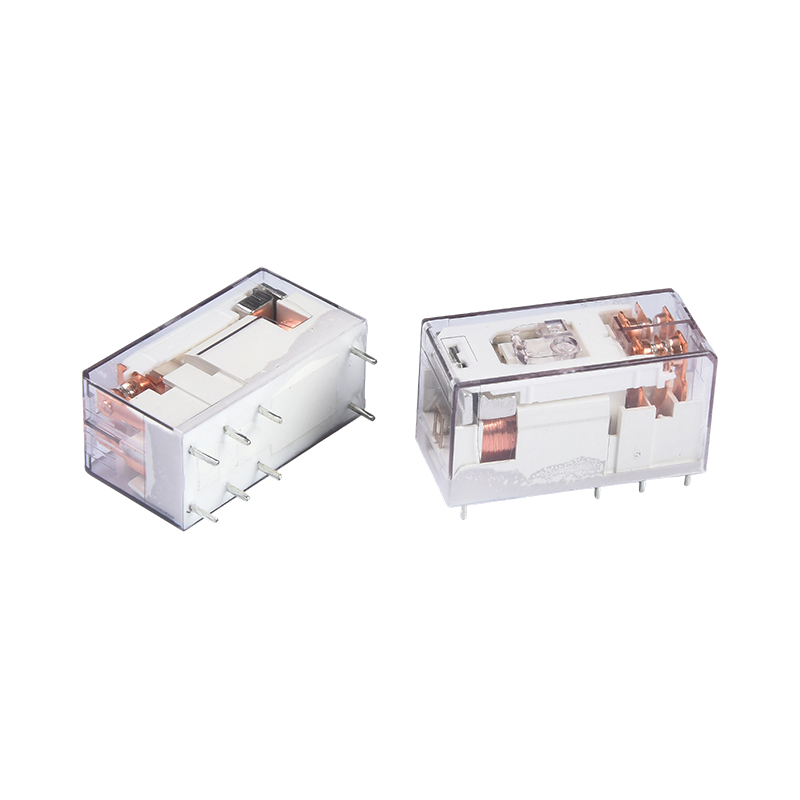

Vlastnosti produktu:
• Kapacita spínání vysoké zátěže: Kontakty podporují spínání proudu 8 ampérů, efektivně řídí obvody s vysokým výkonem a splňují různé požadavky na zátěž.
• Konstrukce s nízkou spotřebou energie: Citlivost cívky je pouhých 0,4 W, což pomáhá snížit celkovou spotřebu energie zařízení a tvorbu tepla.
• Vysokonapěťová odolnost a izolace: Napěťová odolnost mezi cívkou a kontakty dosahuje 5000 voltů, což poskytuje spolehlivou elektrickou izolaci a zajišťuje bezpečný provoz.
• Kompaktní struktura: Malá velikost optimalizuje využití prostoru, takže je ideální pro hustou montáž na desky plošných spojů.
• Citlivé ovládání: Ovládá vysoce výkonné obvody se slabými signály, což umožňuje dálkové ovládání a izolaci v automatizovaných systémech.
Typické aplikace:
• Domácí spotřebiče: Používají se v pračkách, klimatizacích, mikrovlnných troubách a dalších zařízeních pro ovládání okruhů motorů nebo topných těles.
• Průmyslová automatizace: Vhodné pro řídicí systémy PLC, pohony motorů a solenoidových ventilů, poskytující stabilní automatické přepínání.
• Nové energetické zařízení: Používá se v nepřerušitelných zdrojích napájení UPS, systémech skladování energie a invertorech jako spolehlivý automatický spínač.
• Smart Home: Používá se k ovládání klimatizací, podlahového vytápění, závěsů a dalších systémů pro vzdálenou inteligentní správu.
• Audio-vizuální a zobrazovací zařízení: Používá se v audio systémech, monitorech a dalších zařízeních k zajištění přesného přepínání signálů a napájení.
Kontaktní údaje
| Typ | CY115F |
| Kontaktní materiál | Stříbrná slitina |
| Kontaktní odpor | 100 mΩ max. (při 1 A 6 V DC) |
| Jmenovitá zátěž (odporová zátěž）) | 8A 250 VAC |
| Max. spínací proud | 10A |
| Max. spínací napětí | 277 VAC |
| Max. přepínání napájení | 2500VA |
| Min. přepínání zátěže | 6V 1A |
| Charakteristika |
| Doba provozu (při jmenovitém napětí cívky) | 15 ms Max. (žádná dioda) |
| Čas uvolnění | 5 ms Max. (žádná dioda) |
| Izolační odpor | Min. 1000 MΩ (při 500 V DC) |
| Dielektrická pevnost | Mezi otevřenými kontakty: 1000VAC, 50/60Hz po dobu 1min |
| Mezi cívkou a kontaktem: 5000VAC, 50/60Hz po dobu 1min |
| Mezi sadami kontaktů:2500VAC, 50/60Hz po dobu 1min |
| Odolnost proti vibracím | Destruktivní | 10-55Hz, při dvojnásobné amplitudě 1,5 mm |
| Funkční | 10-55Hz, při dvojnásobné amplitudě 1,5 mm |
| Odolnost proti otřesům | Funkční | 10 G min. |
| Destruktivní | 100 G min. |
| Vytrvalost | Mechanická odolnost （10800ops./h) | 10000000 ops. (při pokojové teplotě) |
| Elektrická výdrž (360 os./h) | 100 000 ops. (při pokojové teplotě) |
| Okolní teplota | -40℃~ 85℃ (bez kondenzace) |
| Hmotnost | Přibližně 13,5 g $ $ |
| Data cívky (při 20 ℃) |
| Nominální napětí (VDC) | Nominální provozní aktuální ±10 % (mA) | Odpor cívky ±10 % (Ω) | Nominální operating moc | Provozní napětí (Max.) | Uvolněte napětí (min.) | Max. dovolené napětí |
| 5 | 80.00 | 62.5 | Přibližně 0,4 W | 75 % nominální hodnoty napětí | 5 % nominální hodnoty napětí | 130 % nominálního napětí |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
Výše uvedená data jsou počáteční hodnoty. Na cívku nepřipojujte maximální dovolené napětí po dobu déle než 10 minut abyste předešli přehřátí cívky.

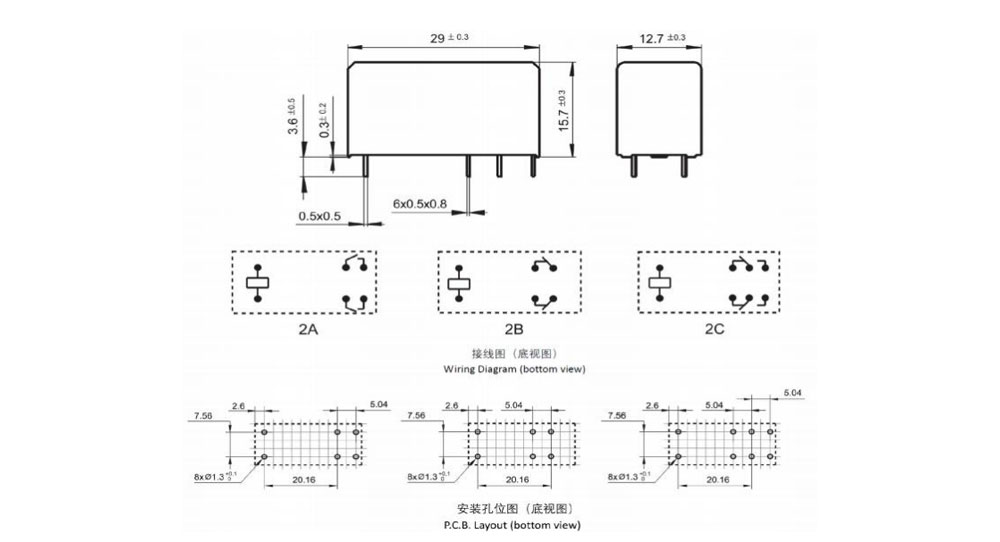

Obrysový rozměr, Schéma zapojení, rozložení desky plošných spojů (Jednotka: mm)

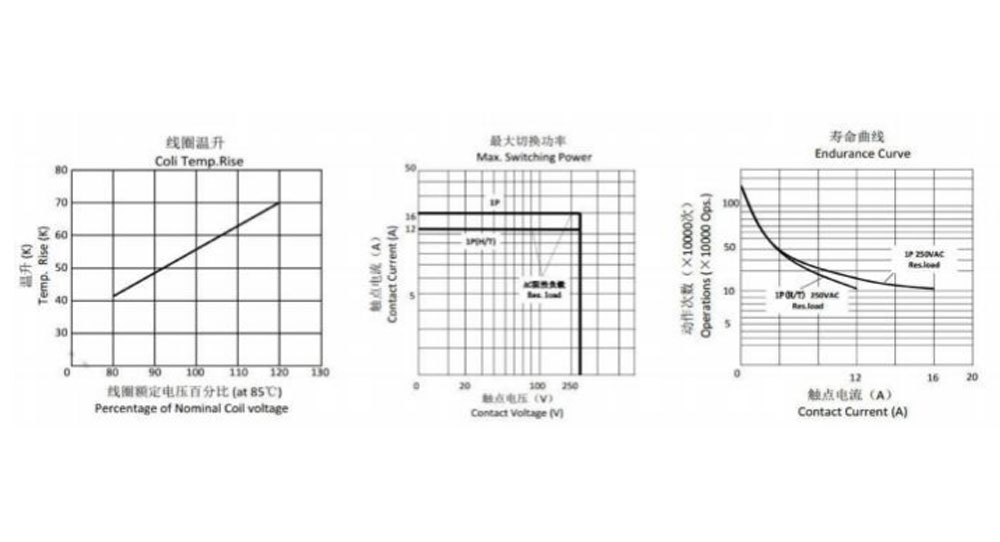

Charakteristické křivky
Informace o objednávce
CY115F - 2 - C - 12 V DC - B - D - T - XX
1 2 3 4 5 6 7 8
1：Typ：CY115F
2: Počet pólů: 2–2 póly
3: Uspořádání kontaktu: A-Formulář A ; B-formulář B ; C-Formulář C
4: Nominální napětí: 5,6,9,12,18,24,48VDC
5: Barva přístroje: B-černá
6: Příkon cívky: D-0,4W
7: Ochranná konstrukce: odolná proti S-Flux,
SH-Sealed typ omyvatelný
8: Speciální parametr: Typ Nil-Standard
Písmeno nebo číslo-Zvláštní požadavek
Relé odolná proti tavidlům nelze použít v prostředí se znečišťujícími látkami jako H2S , SO2 , NO2 , prach atd.
Čištění vodou nebo povrchový proces se nedoporučují po montáži relé odolných proti toku na PCB.
Prohlášení: Specifikace je pouze pro informaci. Specifikace se mohou bez předchozího upozornění změnit.
Nemohli jsme vyhodnotit veškerý výkon a všechny parametry pro všechny možné aplikace. Uživatelé by tedy měli mít správnou pozici k výběru
vhodný produkt pro vlastní aplikaci. V případě utěsněných relé po vyčištění ventilátoru instalace před použitím otevřete ventilační otvor v pouzdře. Máte-li jakýkoli dotaz , požádejte o technické služby Chengyuan. Je však odpovědností uživatele určit , který produkt by měl být použit.
