Stykač s vysokým výkonem začne vadit, když nnebomální relé již nemůže absorbovat zátěž. Prakticky řečeno, mnoho stykačů začíná nad 15 A a průmyslové modely mohou spínat stovky nebo tisíce ampérů. Vybíráte-li jeden pro motor, bateriový systém, ohřívač nebo panel rozvodu energie, rozhodnutí se zřídka zastaví u jmenovitého proudu. Záleží také na zapínacím proudu, pracovním cyklu, typu napětí, ovládání oblouku, pohonu cívky a prostředí, kde bude zařízení žít.
Stykač zvolte, když je zátěž vysoká, spínání je časté a energie oblouku při rozepnutí kontaktu je významná. Vyberte si vysokoproudové relé nebo kompaktní modul, když je zatížení mírné, balení je malé a spínací výkon je lehčí. Hranice není pevná. Relé 30 A může v jedné skříni dobře fungovat a v jiné předčasně selhat, protože zátěží je spíše motor než odporový ohřívač.
Co dělá vysokovýkonový stykač při zatížení
Uvnitř stykače jsou čtyři funkční skupiny: cívka, magnetické jádro a kotva, hlavní kontakty a systém potlačení oblouku. Řídicí signál nízkého výkonu nabudí cívku. Magnetická síla přitáhne kotvu a sepne hlavní kontakty. Když cívka ztratí napájení, pružina vrátí kotvu a otevře kontakty. V normálně otevřeném stykači je hlavní obvod vypnutý, dokud není cívka napájena. Toto uspořádání umožňuje výstupu PLC, termostatu nebo pilotnímu zařízení bezpečně ovládat mnohem větší okruh.
Hlavní konstrukční výzvou není sepnutí kontaktů. Otevírá je. Když se kontakty pod zatížením oddělí, proud může udržet oblouk, který eroduje kov, zvyšuje teplotu a zpožďuje přerušení. Stykače proto přidávají zhášecí komory, magnetické vyfukovací cívky, dělicí desky, vakuové komory nebo plynové komory. Správná metoda závisí na proudu, napětí a na tom, zda je napájení AC nebo DC.
Stykače se také liší od relé v očekávaném zatížení. Stykač může spustit motor tisíckrát za rok, takže síla pružiny, materiál kontaktu a nárůst teploty svorek jsou kritické. Mezi signálními relé a stykači jsou umístěna vysokoproudová relé.
Pro kompaktní konstrukce, které stále potřebují vyšší proud, může být praktickou alternativou vysokoproudové relé. Řada CY T90 je vysokoproudé relé SPDT nabízené ve verzích 30 A a 40 A.
CYT90 vysokoproudové výkonové relé SPDT Kompaktní vysokoproudé relé SPDT pro spínání zátěží tam, kde je málo místa; užitečné před porovnáním jmenovitých hodnot stykače IEC a chování oblouku. Zobrazit produkt → Hodnocení a kategorie využití, na kterých záleží
Aktuální datasheet nestačí. Stykač s jmenovitým proudem 40 A pro odporovou zátěž může mít mnohem nižší jmenovitý výkon motoru. Kategorie využití IEC popisují tento rozdíl. AC-1 pokrývá neinduktivní nebo mírně induktivní zátěže. AC-3 pokrývá motory s kotvou nakrátko, kde se stykač sepne při zablokovaném proudu rotoru a rozepne při jmenovitém proudu. AC-4 pokrývá funkci zapínání a připojování, kde se stykač otevírá při vysokém proudu a čelí silnému oblouku. Stejnosměrné kategorie jsou podobně náročné, protože stejnosměrné oblouky se při přechodu nulou samy nezhasnou.
Pomocí níže uvedené tabulky porovnejte, jak se obvykle používají stykače a vysokoproudové relé. Hodnoty jsou obecné pokyny, nenahrazují datový list výrobce a platnou normu.
Tabulka porovnání vysokovýkonových stykačů a vysokoproudých relé pro rozhodování o spínání zátěže. | Funkce | Stykač s vysokým výkonem | Vysokoproudové relé |
| Typický proud | Často nad 15 A, až tisíce ampér | Běžně 10 A až 40 A, některé vyšší |
| Primární zaměření designu | Spouštění motoru, vysoká vypínací schopnost, ovládání oblouku | Kompaktní spínání, izolace, PCB nebo integrace do panelu |
| Ovládání oblouku | Zhášecí komora, vyfukovací komora, vakuum nebo plynová komora | Menší potlačení oblouku, rozteč kontaktů a materiál |
| Pracovní cyklus | Časté spínání a zatížení motoru | Mírné spínací, odporové nebo lehké indukční zátěže |
| Pohon cívky | Vyšší výkon cívky, vyhrazený řídicí obvod | Nižší výkon cívky, často poháněný elektronikou |
| Montáž | Panel, DIN lišta, přípojnice | PCB, zásuvný modul, modul na lištu DIN |
| Nejlépe sedí | Motory, bateriové systémy, rozvody energie | Řídicí obvody, kompaktní zátěže, reléové moduly |
Mezi další jmenovité hodnoty patří napětí cívky, izolační napětí, zapínací a vypínací kapacita, mechanická životnost, elektrická životnost, typ svorek a montáž. Stykač se správným proudem, ale špatným napětím cívky nebude fungovat spolehlivě.
Když je požadovaný jmenovitý výkon stále v rozsahu relé, relé SPDT 30 A až 40 A, jako je CY T91, může zajistit spínání vysokého proudu v menším balení.

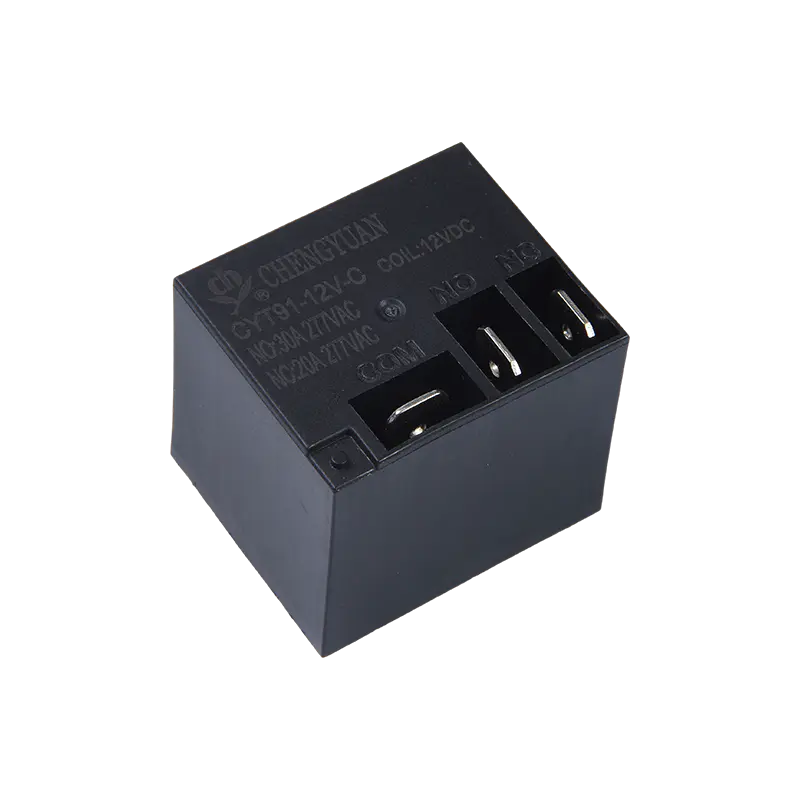

CYT91 / T91 vysokoproudové výkonové relé SPDT Kompaktní výkonové relé SPDT 30 A pro vysokoproudé spínání ve stísněných prostorách; alternativa relé před zvážením chování oblouku stykače AC nebo DC. Zobrazit produkt → Přepínání AC a DC nejsou zaměnitelné
Stykače střídavého proudu těží z přirozených nul proudu, takže oblouky mají šanci uhasit. Stejnosměrné stykače čelí nepřetržitému oblouku, který se musí rychle natáhnout, ochladit a rozdělit, jinak musí mezera mezi kontakty odolat plnému napětí. To je důvod, proč má stykač stejnosměrného proudu často jinou strukturu kontaktů, magnetický výboj a větší fyzickou velikost než zařízení střídavého proudu se stejným jmenovitým proudem.
U vysokonapěťových stejnosměrných aplikací je tento rozdíl zřejmý. Baterie, solární pole a nabíjecí systémy mohou dodávat nebezpečnou energii i po otevření hlavního vypínače. Stykač musí bezpečně přerušit obvod, izolovat zátěž a odolat svařování. Ověřte skutečnou časovou konstantu, zkratový proud a maximální napětí, nejen jmenovité napětí.
AC cívky a DC cívky jsou také odlišné. Připojte cívku k řídicímu zdroji a potvrďte odběr, výpadek a přídržný proud.
Kontrolní seznam pro výběr projektů vysokovýkonových stykačů
- Definujte zatížení. Identifikujte odporovou, indukční, kapacitní, motorovou, transformátorovou nebo bateriovou zátěž. Všimněte si ustáleného proudu a zapínacího proudu.
- Potvrďte spínací napětí. Zaznamenejte jmenovité, maximální a přechodné napětí. Oddělené požadavky na AC a DC.
- Vyberte kategorii využití. Použijte AC-1, AC-3, AC-4, DC-1 nebo kategorii, která odpovídá skutečnému použití.
- Spojte cívku. Ověřte napětí cívky, AC nebo DC, odběr, výpadek a přídržný proud.
- Zkontrolujte pracovní cyklus. Odhadněte počet operací za hodinu a předpokládanou elektrickou životnost. Motor jogging může rychle zkrátit život.
- Zkontrolujte potlačení oblouku a svorky. Potvrďte zhášecí komoru, směr vyfukování, krouticí moment svorky a uspořádání přípojnice nebo desky plošných spojů.
- Ověřte prostředí a standardy. Zkontrolujte okolní teplotu, vlhkost, vibrace, stupeň znečištění a požadovanou certifikaci.
- Otestujte prototyp. Před uvedením do výroby proveďte zkušební a rozbité testy při nejhorším napětí a proudu.
Pro výrobce panelů mohou moduly montované na lištu zjednodušit zapojení a výměnu. Modul relé na DIN lištu s kontaktem 16 A, jako je modul relé na lištu MCYF3 14F, zvládne kompaktní úlohy průmyslového řízení, kde by byl plný stykač předimenzovaný.
Modul relé na DIN lištu MCYF3 14F Modulární 16 Modul relé namontovaný na liště pro centralizované průmyslové řízení, zjednodušující zapojení a výměnu tam, kde by byl plný stykač předimenzovaný. Zobrazit produkt → Aplikace a integrační body
Vysokovýkonové stykače se objevují všude tam, kde signál nízkého výkonu musí ovládat vysokoenergetický obvod. Mezi běžné příklady patří:
- Spouštěče motorů a ovládací panely čerpadel, kde stykače ovládají rozběhový proud.
- Kompresory a ventilátory HVAC, kde časté cyklování a indukční zátěže vyžadují odolné kontakty.
- Akumulace energie z baterie a stejnosměrná distribuce, kde je izolace a potlačení oblouku kritické z hlediska bezpečnosti.
- Solární střídače a nabíjecí zařízení, kde je třeba spolehlivě spínat vysokonapěťové DC.
- Průmyslové topné a osvětlovací banky, kde odporové zátěže mohou stále vyžadovat velkou proudovou kapacitu.
Integrace je důležitá stejně jako samotný stykač. Velikost krytu ovlivňuje nárůst tepla. Délka vedení ovlivňuje pokles napětí a rázy. Potlačení cívky může zabránit poškození výstupu PLC. Použijte RC tlumič, flyback diodu nebo varistor podle typu cívky.
Běžná rizika nákupu a jak je snížit
Nejčastější chybou je porovnávání pouze titulkového aktuálního hodnocení. Relé 40 A a stykač 40 A mohou vypadat podobně na lince specifikace, ale jejich vypínací schopnost, pracovní cyklus a tepelné chování se mohou velmi lišit. Dalším rizikem je předpoklad, že stykač dimenzovaný na střídavý proud bude fungovat na stejnosměrný proud. Obvykle to nebude, alespoň ne bezpečně nebo na dlouho.
Týmy pro nákup by měly také zkontrolovat revizi datového listu, napětí cívky, uspořádání kontaktů, orientaci svorek a certifikační dokumenty. Pokud aplikace zahrnuje bezpečnostní funkce, vyžádejte si testovací data a vzorek pro ověření.
U projektů s vlastním nebo středním objemem může spolupráce s výrobcem relé zkrátit výběrovou smyčku. Společnost za tímto webem vyrábí relé a průmyslové řídicí moduly od roku 1996 a může posoudit požadavky na zátěž, cívku a montáž s dostupnými produkty. Můžete zkontrolovat zázemí společnosti or zašlete podrobnosti aplikace pro cenovou nabídku .
Přizpůsobení zařízení skutečné zátěži
Začněte s nákladem, ne katalogovou stránkou. Definujte proud, napětí, náběh, pracovní cyklus, prostředí a požadovanou životnost. Poté se rozhodněte, zda je tou správnou úrovní spínání stykač vysokého výkonu, vysokoproudové relé nebo modul na lištu DIN. Stykače jsou konstruovány pro velké zatížení a častý provoz. Vysokoproudová relé a moduly jsou lepší, když je zatížení mírné a obal musí zůstat kompaktní.
Pokud je aplikace hraniční, otestujte ji. Zařízení, které projde testem na stolici při pokojové teplotě, může selhat v utěsněné skříni při 60 C. Stykač, který drží odporovou zátěž, může při rozběhu motoru svářet. Další krok ověření je obvykle levnější než selhání pole.
