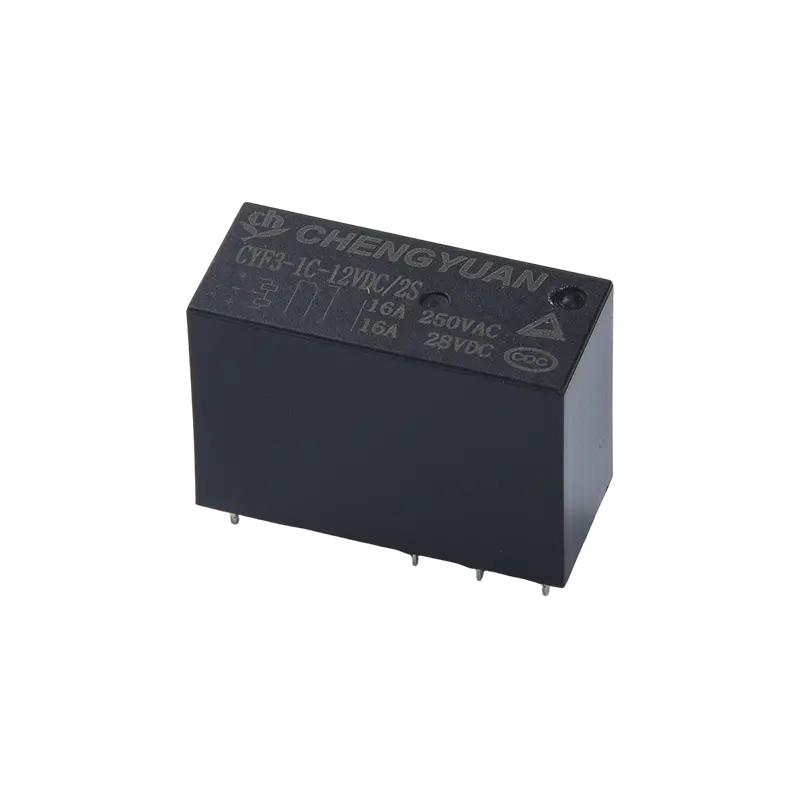

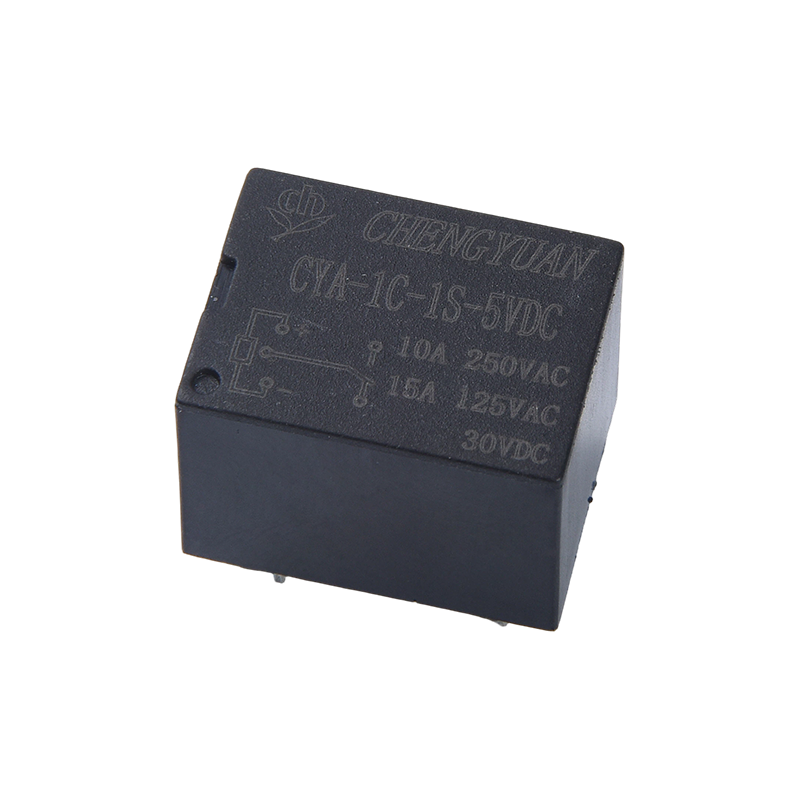

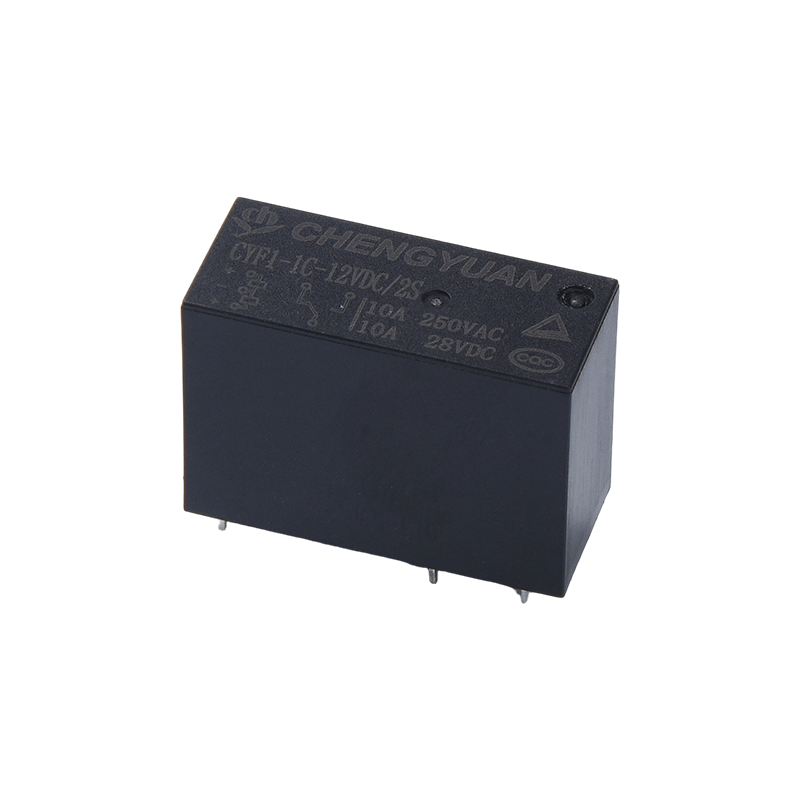

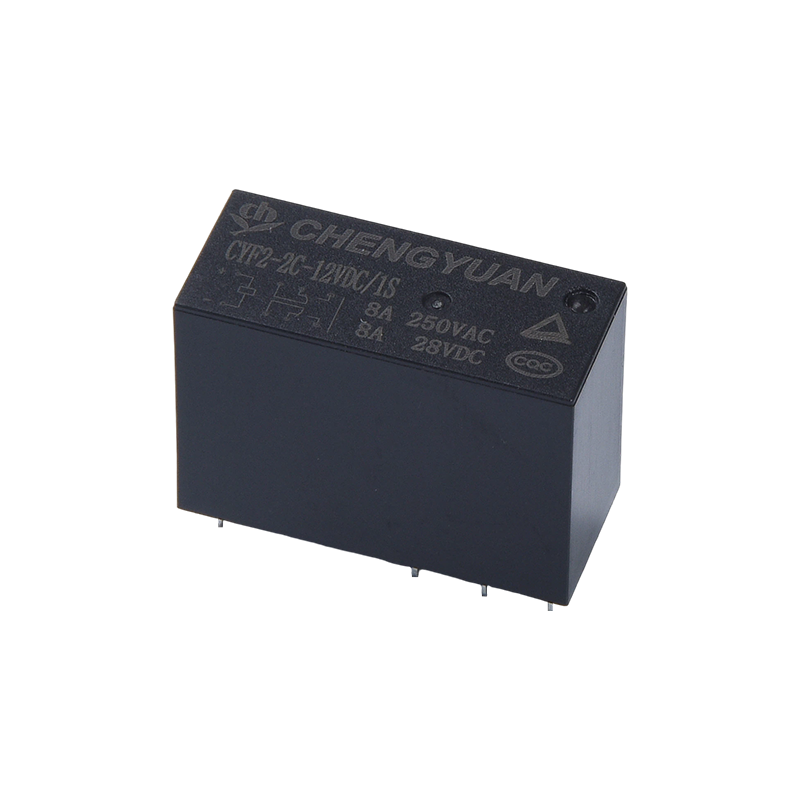

Výrobce magnetických bistabilních relé

Co dělá západkové relé jinak

A západkové relé udržuje svou polohu kontaktu po odpojení cívky pomocí mechanické západky nebo permanentního magnetu pro udržení stavu bez trvalého napájení. Toto je definující rozdíl od standardního relé, které vyžaduje konstantní proud cívky, aby udržely své kontakty sepnuté. A relé magnetické západky toho dosahuje pomocí malého permanentního magnetu, který drží kotvu na místě, jakmile s ní pohne krátký impuls, což znamená, že cívka potřebuje pouze chvilkové napájení, aby se přepnuly stavy, spíše než aby zůstala napájena během celého cyklu zapnutí.

Praktický výsledek a magnetické blokovací relé design je smysluplné snížení průměrného odběru energie, protože cívka je aktivní pouze během krátkého nastaveného nebo resetovacího impulsu. Díky tomu je tato technologie zvláště důležitá pro systémy napájené bateriemi, zařízení pro dálkové měření a pro jakékoli aplikace, kde záleží na spotřebě energie v pohotovostním režimu. Tento článek prochází naměřeným chováním při spínání, údaji o porovnání výkonu a strukturálními kompromisy, aby objasnil, kde přídržné relé nabízí nejjasnější výhody.

Spotřeba energie ve srovnání s různými typy relé

Nejvíce měřitelný přínos a západkové relé se projevuje v průměrné spotřebě energie během typického pracovního cyklu. Vodorovný sloupcový graf níže porovnává odběr energie cívky ve čtyřech kategoriích relé podle scénáře, kdy kontakt zůstává v jedné poloze po delší dobu mezi událostmi sepnutí. Standardní bezpřídržné relé musí udržovat proud cívky po celou dobu, kdy kontakt zůstává sepnutý, zatímco magnetické zádržné relé odebírá energii pouze během krátkého okamžiku, kdy změní stav. Rozdíl se dramaticky zvyšuje s prodlužující se dobou výdrže, což je přesně ten scénář, který je nejrelevantnější pro aplikace řízení a měření v reálném světě, kde může relé zůstat v jedné poloze hodiny nebo dny v kuse.

Během 24hodinové doby zadržení a relé magnetické západky kreslí přibližně 2 mW v průměru, ve srovnání s přibližně 420 mW u standardního relé udržování stejné polohy kontaktu, rozdíl je způsoben zcela skutečností, že konstrukce s aretací potřebuje proud pouze během samotného krátkého spínacího impulzu. Tato mezera se pouze zvětšuje s prodlužující se dobou držení, což je důvod, proč je technologie západky tak často specifikována pro vzdálená zařízení nebo zařízení napájená bateriemi.

Přepínání pulzního chování napříč opakovanými operacemi

Protože a magnetické blokovací relé spoléhá na krátký puls pro změnu stavu, konzistence odezvy pulsu v čase je důležitá stejně jako úspora energie v pohotovostním režimu. The line chart below tracks the minimum pulse duration required to reliably actuate the relay across five stages of a switching life test, from an early 50,000 operations up to 1 million operations. Očekává se mírné zvýšení požadované šířky pulsu, protože mechanická západka a magnetické součásti podléhají menšímu opotřebení, ale trend by měl zůstat pozvolný, spíše než ukazovat náhlý skok. V tomto testu se požadovaná doba trvání pulsu zvyšuje pouze mírně v celém rozsahu milionů cyklů, což naznačuje, že magnetická západka zachovává spolehlivou přídržnou sílu daleko za typickými servisními intervaly.

Požadovaná doba trvání pulsu se pohybuje od zhruba 6 ms při 50 000 cyklech až přibližně 11 ms při 1 milionu cyklů , změna, která pohodlně zůstává v rámci návrhu obvodu měniče, který většina řídicích systémů přiděluje pro přídržné relé. Tento předvídatelný postupný vzor je silným indikátorem konzistentního výkonu magnetické západky spíše než předčasného mechanického opotřebení.

Kde se nejčastěji používají západková relé

Energetická účinnost a západkové relé přirozeně směřuje jeho použití k aplikacím, kde záleží na proudu v pohotovostním režimu stejně jako na spínacím výkonu. Svislý pruhový graf níže ukazuje typické rozložení využití v běžných kategoriích aplikací na základě agregovaných vzorců polí. S velkým náskokem vede zařízení pro inteligentní měření a vzdálené monitorování, následované bateriovým řízením přístupu, solárními a obnovitelnými energetickými systémy a průmyslovými zařízeními, kde je snížení produkce tepla z nižšího průměrného proudu také významnou sekundární výhodou.

Inteligentní měření a vzdálené sledování představují zhruba 35 % of typical deployment , který se přímo shoduje s téměř nulovým odběrem energie v pohotovostním režimu, o kterém jsme hovořili v předchozí části. Bateriově napájené systémy kontroly přístupu následují, protože a relé magnetické západky může držet zamčený nebo odemčený stav neomezeně dlouho bez vybití baterie mezi přepínacími událostmi.

Západkové relé versus standardní relé přes klíčové rozměry

Radarový graf usnadňuje vidět úplný kompromis mezi a magnetické blokovací relé a standardní neblokovací relé, protože vykresluje více rozměrů najednou, místo aby vše redukovalo na jediné číslo. Níže uvedená tabulka porovnává oba typy relé z hlediska energetické účinnosti v pohotovostním režimu, jednoduchosti řídicího obvodu, spolehlivosti zachování stavu, rychlosti spínání a mechanické složitosti. Přídržné relé se mnohem více rozšiřuje na účinnost v pohotovostním režimu a zachování stavu, zatímco standardní relé rozšiřuje dále na jednoduchost řídicího obvodu, protože nevyžaduje samostatné nastavení a resetování logiky pohonu. Tento kompromis je přesně důvodem, proč volba mezi těmito dvěma často závisí na tom, zda je pro daný design důležitější energetická účinnost nebo jednoduchost ovladače.

Graf potvrzuje, že a západkové relé je silnější volbou vždy, když nejvíce záleží na napájení v pohotovostním režimu a udržení stavu, zatímco standardní relé je i nadále jednodušší řídit ze základního řídicího obvodu. Žádná možnost není univerzálně lepší; rozhodnutí závisí na tom, zda aplikace upřednostňuje energetickou účinnost nebo minimální složitost ovladače, a mnoho návrhů systémů nakonec používá oba typy relé pro různé subsystémy v rámci stejného produktu.

Praktický návod pro specifikaci magnetického západkového relé

Specifikace a relé magnetické západky správně začíná potvrzením, že aplikace skutečně těží z uchování stavu bez trvalého napájení. Níže uvedená tabulka shrnuje praktické scénáře, ve kterých je návrh se západkou obvykle tím správným řešením, spolu s případy, kdy místo toho lépe poslouží standardní relé.

Referenční příručka pro výběr na základě scénáře

Před dokončením návrhu blokovacího relé pomůže několik dalších kontrol potvrdit dlouhodobou vhodnost:

1. Ujistěte se, že obvod měniče může spolehlivě dodávat požadované nastavené a resetované pulzní charakteristiky.
2. Ověřte, zda aplikace potřebuje blokování s jednou nebo dvěma cívkami.
3. Zkontrolujte chování při zachování stavu při očekávaných vibracích nebo otřesech.
4. Porovnejte jmenovitý kontakt kontaktu se skutečným zatěžovacím proudem spínaného obvodu.
5. Naplánujte si metodu snímání polohy, pokud řídicí systém potřebuje potvrdit aktuální stav relé po přerušení napájení.

Přesnost výroby za spolehlivým výkonem západky

Stabilní křivka trvání pulzu diskutovaná výše závisí na konzistentní výrobě sestavy permanentního magnetu, kotvy a cívky uvnitř a magnetické blokovací relé . Rozdíly v síle magnetu nebo vyrovnání kotvy mohou posunout minimální energii pulzu potřebnou ke spolehlivému přepnutí stavu, a proto je těsné řízení procesu důležitější pro konstrukce s přídržnou funkcí než pro jednodušší standardní relé. Automatizovaná montáž a magnetické testování v průběhu procesu pomáhá udržovat výkon relé s magnetickou západkou v rámci úzkých tolerancí napříč výrobními šaržemi, což podporuje předvídatelné dlouhodobé chování uvedené ve výše uvedených datech životnosti spínání.

Kroky ověření procesu, jako je testování magnetického toku, vzorkování pulzní odezvy a kontroly mechanického cyklování, jsou standardní postupy, které podporují údaje o spolehlivosti uvedené v tomto článku. Pro inženýry, kteří získávají západkové relé ve velkém, je potvrzení těchto kontrolních bodů kvality u dodavatele často stejně cenné jako revize zveřejněných specifikací technického listu.

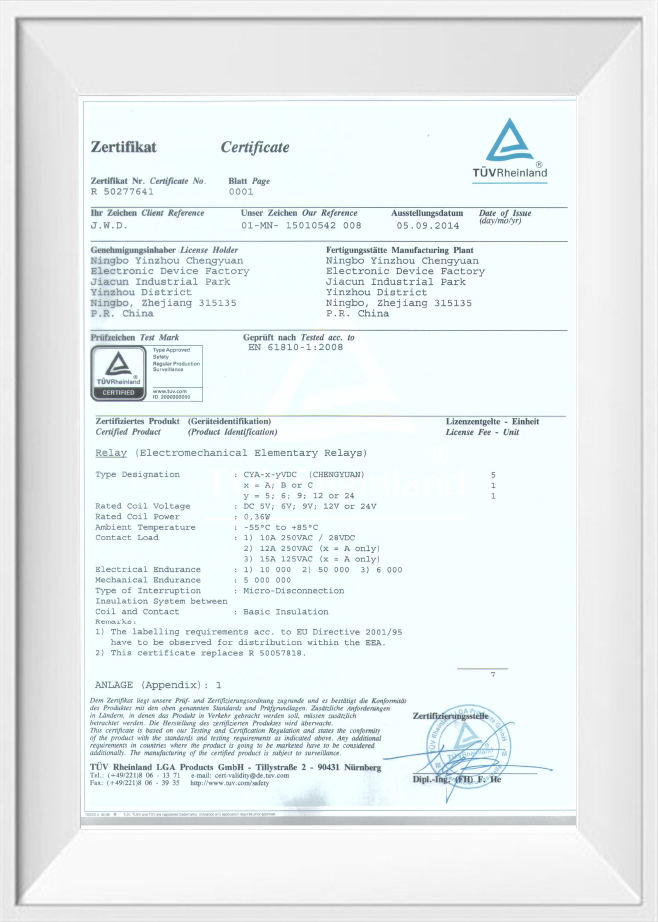

O společnosti Ningbo Chengyuan Chuangke Electronics Co., Ltd.

Ningbo Chengyuan Chuangke Electronics Co., Ltd. je dceřinou společností Ningbo Yinzhou Chengyuan Electronic Device Factory. Téměř se hluboce zabýval výrobou relé 30 let , společnost působí jako profesionální výrobce integrující výzkum a vývoj, výrobu a prodej západkové relé a související spínací prvky. Jeho základní princip, „poctivost jako základ a kvalita jako duše“, je podporován efektivní týmovou prací zaměřenou na budování pověsti spolehlivých produktů na domácím i mezinárodním trhu.

Továrna zavedla automatizované výrobní zařízení, vybírá vysoce kvalitní materiály a uplatňuje přísné procesní kontroly v celém výrobním řetězci, aby podpořila stabilitu a životnost hotových jednotek. Na domácím trhu společnost aktivně rozšiřuje své mezinárodní uspořádání a zaměření na kvalitu a poctivé služby jí pomohlo vybudovat si uznání u zákazníků doma i v zahraničí. Společnost Ningbo Chengyuan Chuangke Electronics Co., Ltd., vedená pokračujícími technologickými inovacemi, pracuje na posílení průmyslové modernizace a jejím cílem je zůstat spolehlivým partnerem pro organizace, které získávají řešení s magnetickou západkou.

Často kladené otázky

Q1: Jak drží přídržné relé svou polohu bez trvalého napájení?

A1: Používá permanentní magnet nebo mechanickou západku k udržení kotvy na místě po krátkém pulzu cívky, takže k udržení stavu kontaktu není potřeba žádný průběžný proud.

Q2: Jaká je hlavní výhoda magnetického západkového relé v bateriově napájených systémech?

A2: Vzhledem k tomu, že cívka odebírá proud pouze během krátkého spínacího impulsu, spotřeba energie v pohotovostním režimu dramaticky poklesne ve srovnání s relé, které musí zůstat pod napětím, aby si udrželo svou polohu.

Otázka 3: Vyžaduje magnetické přídržné relé složitější obvod pohonu?

Odpověď 3: Ano, obecně potřebuje nastavit a resetovat pulzní logiku spíše než jednoduchý spojitý signál cívky, který výměnou za úsporu energie přidává určitou složitost obvodu.

Q4: Jak může systém potvrdit aktuální stav přídržného relé po výpadku napájení?

A4: Mnoho návrhů přidává metodu snímání polohy, jako je pomocný kontakt nebo zpětnovazební signál, takže řídicí systém může ověřit stav relé po obnovení napájení.

Q5: Jaké výrobní faktory nejvíce ovlivňují spolehlivost relé s přídržnou funkcí?

Odpověď 5: Konzistentní síla permanentního magnetu, přesné vyrovnání kotvy a řízené vinutí cívky jsou klíčové faktory, které určují, jak spolehlivě relé magnetické západky spíná stav během své jmenovité životnosti.
