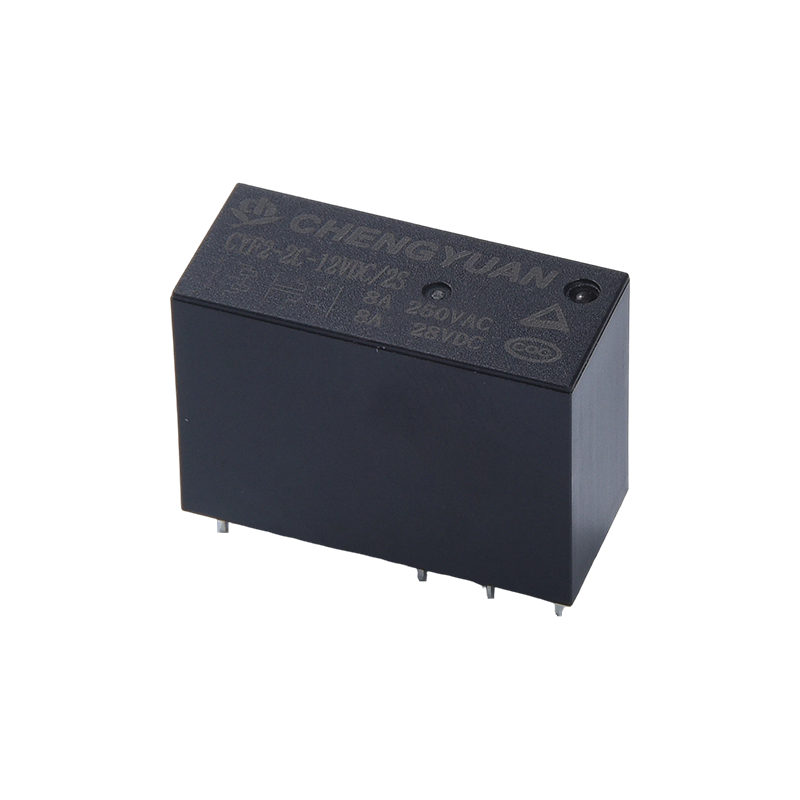

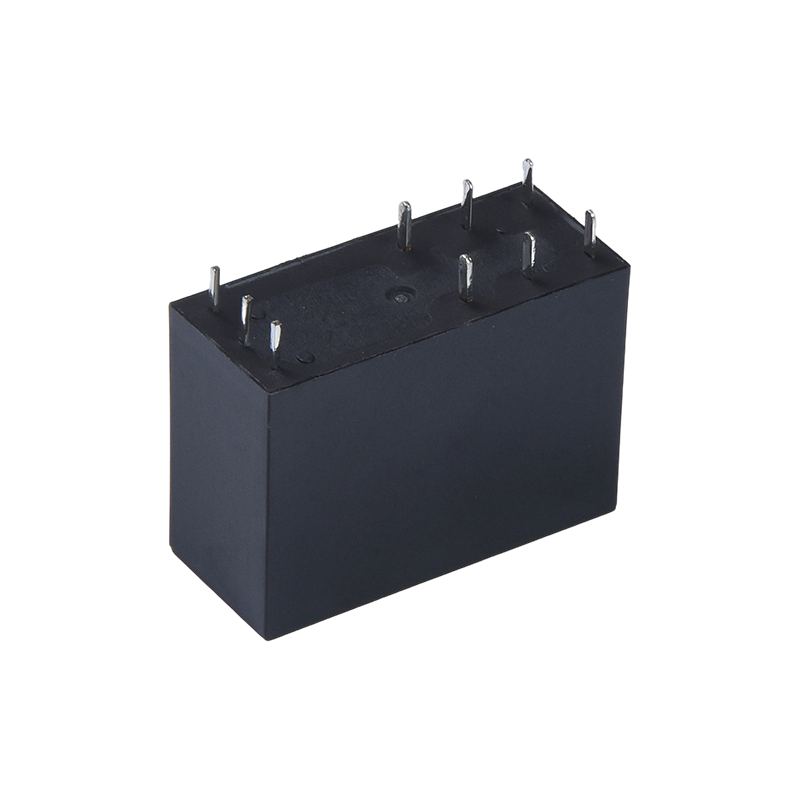

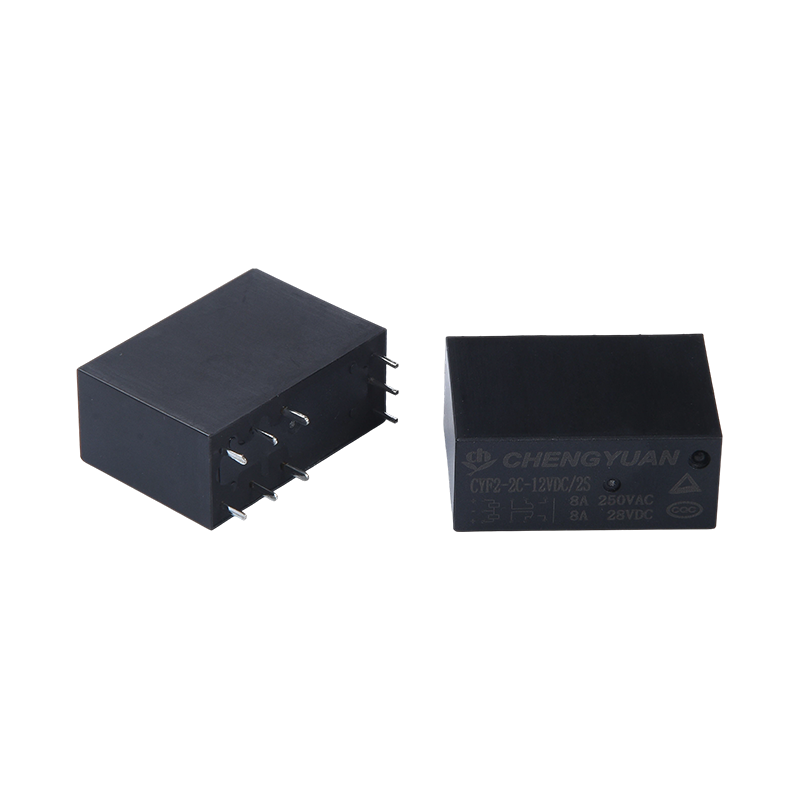

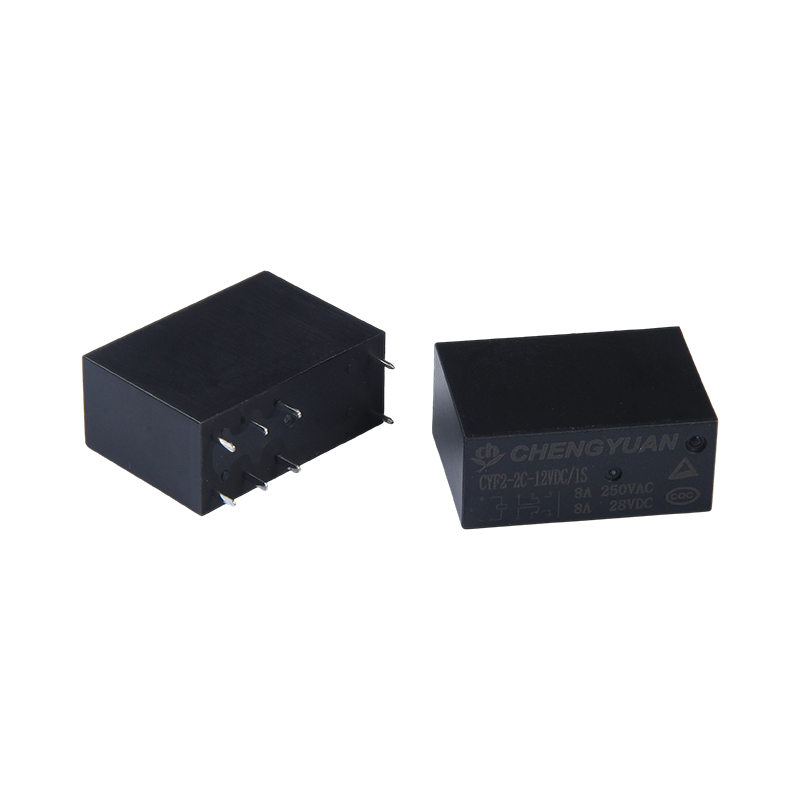

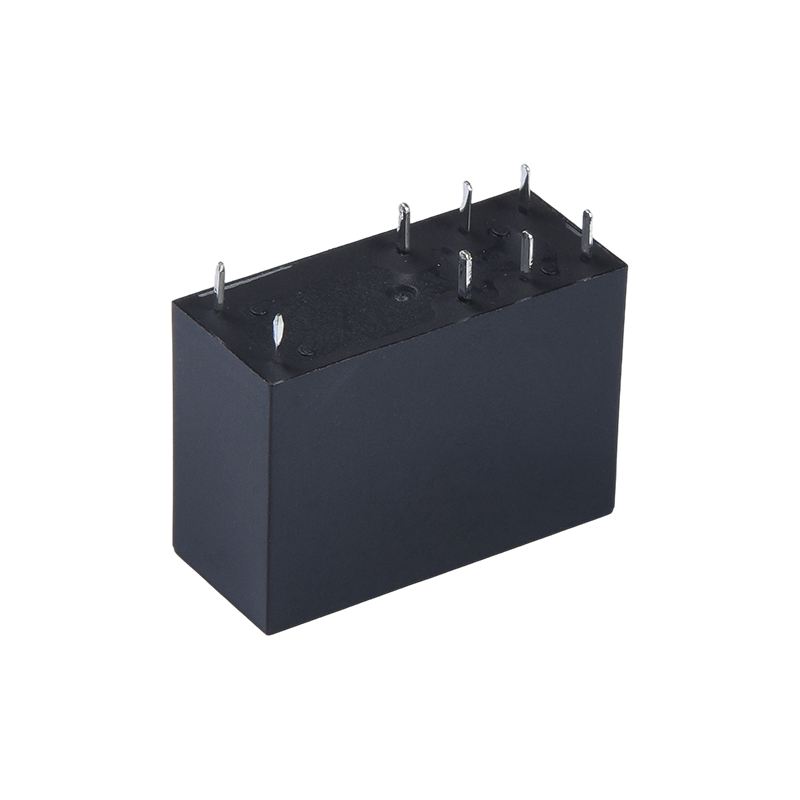

Vlastnosti:
1. Funkce magnetického blokování: Používá pulzní buzení; cívka spotřebovává energii pouze během spínacího momentu a stav kontaktu je po vypnutí samosvorný, což výrazně snižuje spotřebu energie systému.
2. Přepínání vysokého zatížení: Kontakty podporují přepínání proudu 8A, čímž splňují požadavky na řízení vysokého výkonu domácích spotřebičů, jako jsou klimatizace a mikrovlnné trouby.
3. Izolace vysokého výdržného napětí: Výdržné napětí mezi cívkou a kontakty dosahuje 5000 V, poskytuje vynikající výkon elektrické izolace a zajišťuje bezpečnost řídicího obvodu.
4. Kompaktní design: Malá velikost a kompaktní struktura, ideální pro montáž s vysokou hustotou na desky PCB.
5. Široký rozsah cívek: Nabízí různé specifikace cívek od 3VDC do 48VDC, přizpůsobení různým řídicím napětím.
6. Bezpečnostní certifikace: Certifikace TUV a CQC, splňující mezinárodní bezpečnostní standardy.
Typické aplikace:
1. Komunikační zařízení: Používá se v komunikačních základnových stanicích a spínacích zařízeních pro přepínání obvodů s nízkým výkonem a směrování signálu.
2. Domácí spotřebiče: Vhodné pro klimatizace, mikrovlnné trouby a další zařízení jako energeticky úsporný vypínač.
3. Bezpečnostní zařízení: Používá se v bezpečnostních poplašných systémech a kontrole přístupu k zajištění zachování původního stavu uzamčení nebo poplachu i v případě výpadku proudu.
4. Kancelářské vybavení: Používá se v kancelářských automatizačních zařízeních, jako jsou kopírky a tiskárny, ke snížení spotřeby energie v pohotovostním režimu.
Kontaktní údaje
| Typ | CYA |
| Kontaktní materiál | Stříbrná slitina |
| Kontaktní odpor | 100 mΩ max. (při 1A 16V DC) |
| Jmenovitá zátěž (odporová zátěž）) | 10A250VAC |
| Max. spínací proud | 15A |
| Max. spínací napětí | 250VAC |
| Max. přepínání napájení | 2500VA |
| Min. přepínání zátěže | 6V 1A |
Charakteristika
| Provozní doba (při jmenovitém napětí cívky) | 8 ms Max. ( Bez diody) |
| Čas uvolnění | 5 ms Max. ( Bez diody) |
| Izolační odpor | Minimálně 1000 MΩ (při 500 V DC) |
| Dielektrická pevnost | Mezi otevřenými kontakty: 750 VAC, 50/60 Hz po dobu 1 min |
| Mezi cívkou a kontaktem: 1500VAC, 50/60Hz po dobu 1min |
| Odolnost proti vibracím | Destruktivní | 10–55 Hz, při dvojnásobné amplitudě 1,5 mm |
| Funkční | 10–55 Hz, při dvojnásobné amplitudě 1,5 mm |
| Odolnost proti otřesům | Funkční | 10 G min |
| Destruktivní | 10 G min |
| Vytrvalost | Mechanická odolnost （10800ops./h) | 10 000 000 ops. (při pokojové teplotě) |
| Elektrická vytrvalost (360 op./h) | 100 000 ops. (při pokojové teplotě) |
| Okolní teplota | -40℃~ 85℃ (bez kondenzace) |
| Hmotnost | Přibližně 8,5 g $ $ |
Data cívky (při 20 ℃)
| Nominální napětí (VDC) | Nominální provozní aktuální ±10 % (mA) | Odpor cívky ±10 % (Ω) | Nominální operating moc | Provozní napětí (Max.) | Uvolněte napětí (min.) | Max. dovolené napětí |
| 3 | 120 | 25 | Přibližně 0,36W | 75 % nominální hodnoty napětí | 5 % nominální hodnoty napětí | 130 % nominálního napětí |
| 5 | 71.42 | 70 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 15 | 24 | 625 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
| 48 | 7.5 | 6400 |
Údaje uvedené výše jsou počáteční hodnoty. Nenastavujte maximální povolené napětí na cívce déle než 10 minut, aby nedošlo k přehřátí cívky.
Obrysový rozměr, Schéma zapojení, rozložení desky plošných spojů (Jednotka: mm)
Charakteristické křivky
CYA - 1 - C - 12 V DC - H - D - T - XX
1 2 3 4 5 6 7 8
1: Typ: CYA
2: Počet pólů: 1–1 pól
3: Uspořádání kontaktu: C Od C ; H Od A ; B Od B
4: Nominální napětí: 3,5,6,9,12,18,24,48VDC
5: Barva krytu: T – Bílá; H-černá; L-Blue 6: Výkon cívky: D-0,45 W L-0,36 W
7: Ochranná konstrukce: S-Flux proofed,
SH- Utěsněný typ omyvatelný
8: Speciální parametr: Typ Nil-Standard
Písmeno nebo číslo-Zvláštní požadavek
(1): Relé s ochranou proti toku nelze použít v prostředí se znečišťujícími látkami, jako je H2S, SO2, NO2, prach atd.
(2): Čištění vodou nebo úprava povrchu se po montáži relé odolných proti tavení na desce plošných spojů nedoporučuje.
(3): Požadavky specifické pro zákazníka (XX) budou vyhodnoceny naší společností a poté označeny charakteristickými symboly.
