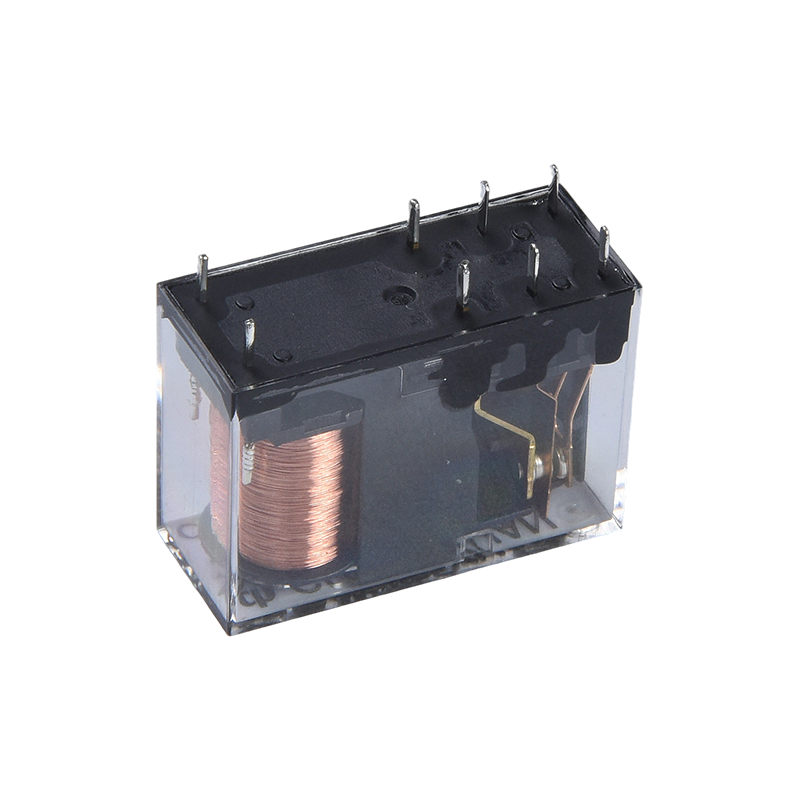

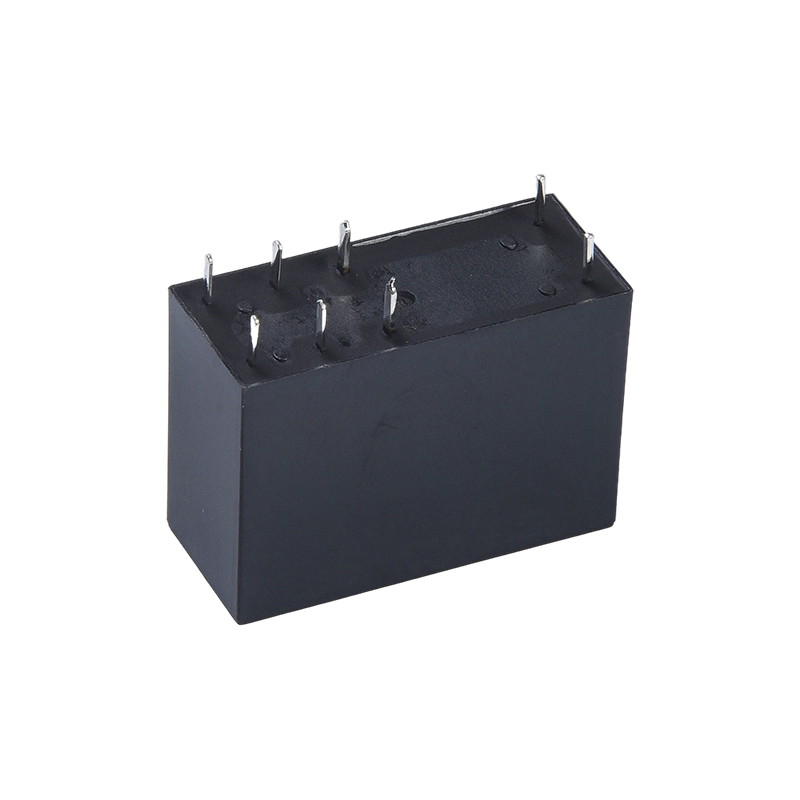

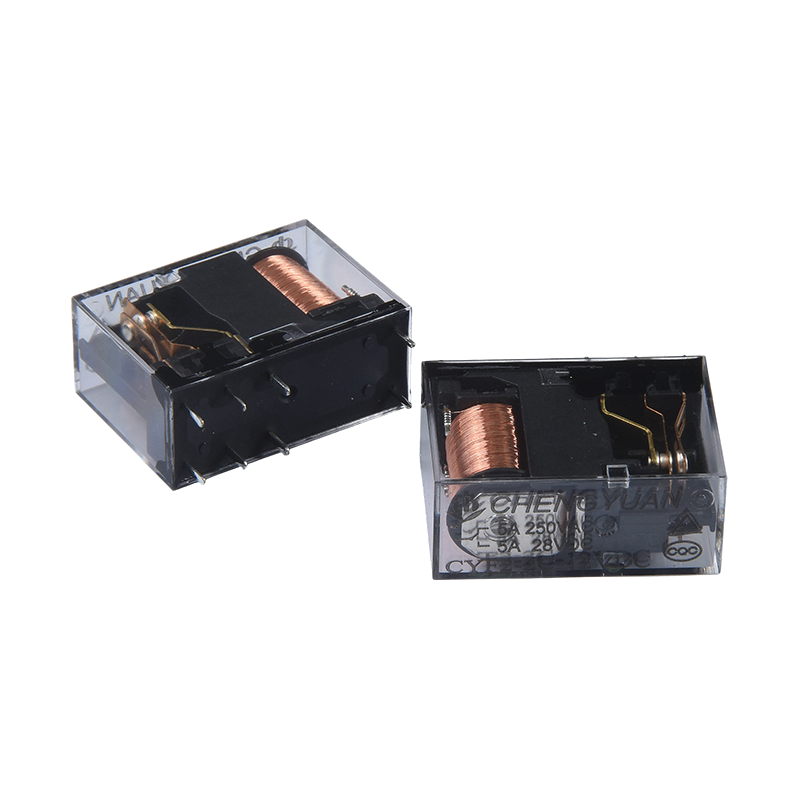

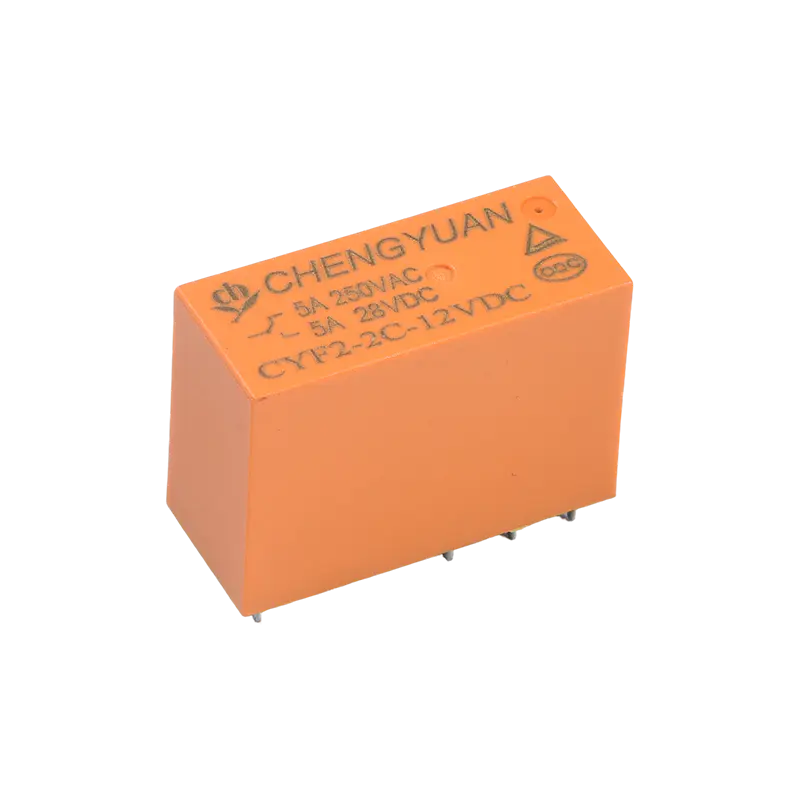

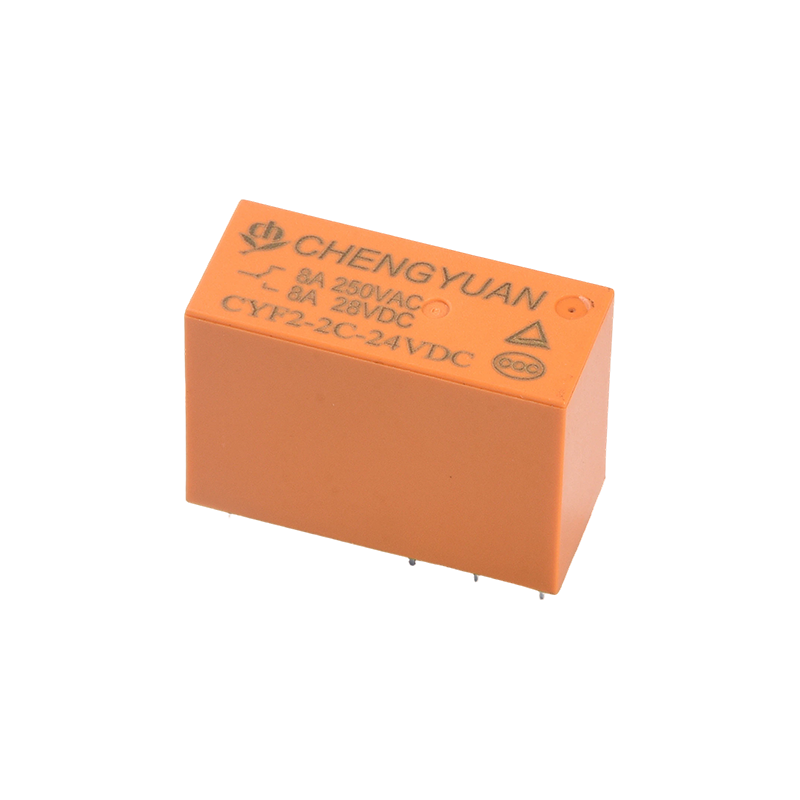

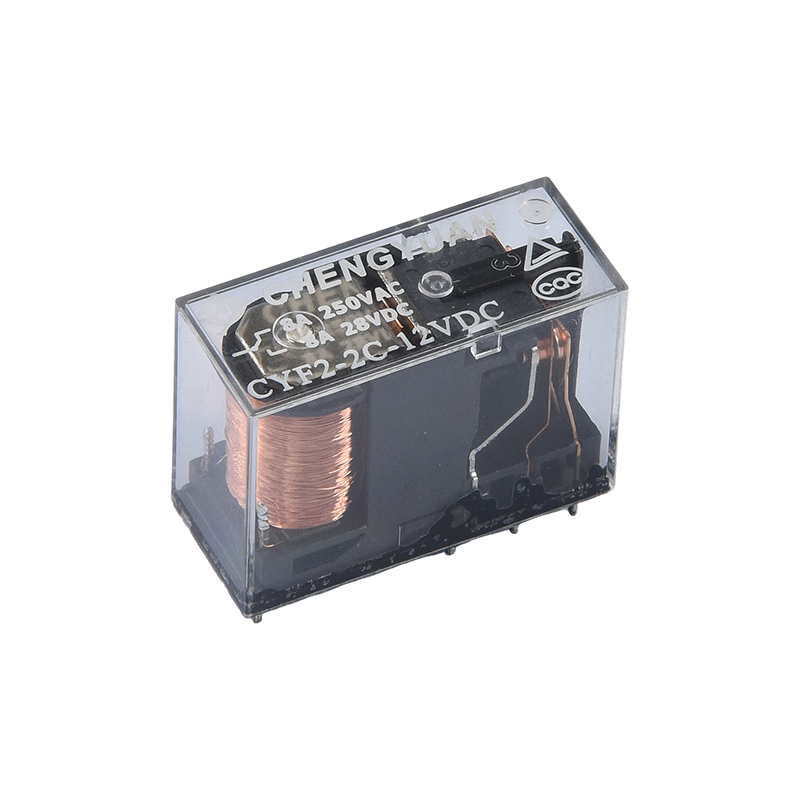

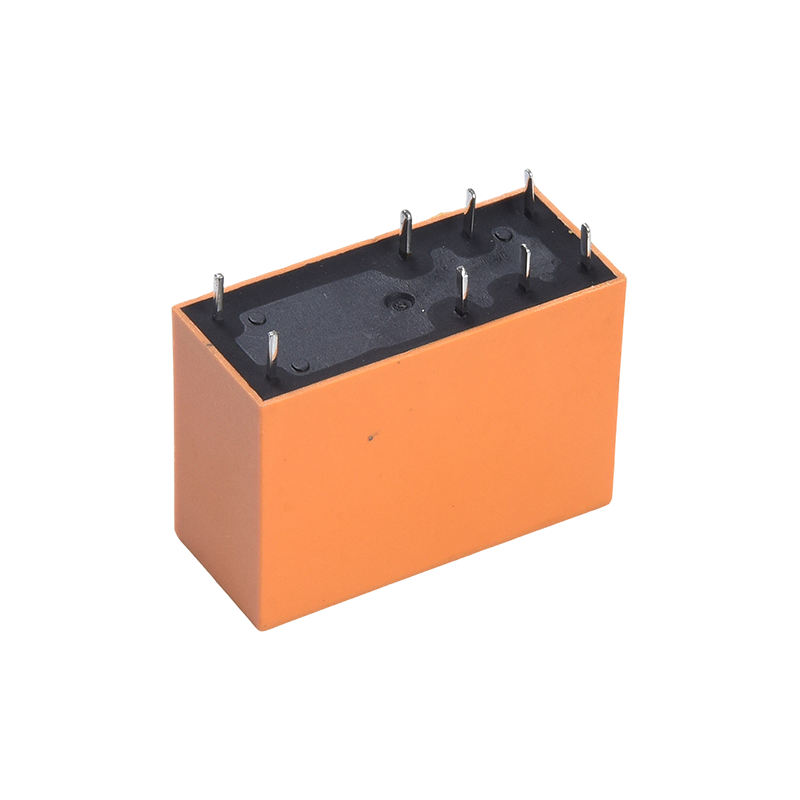

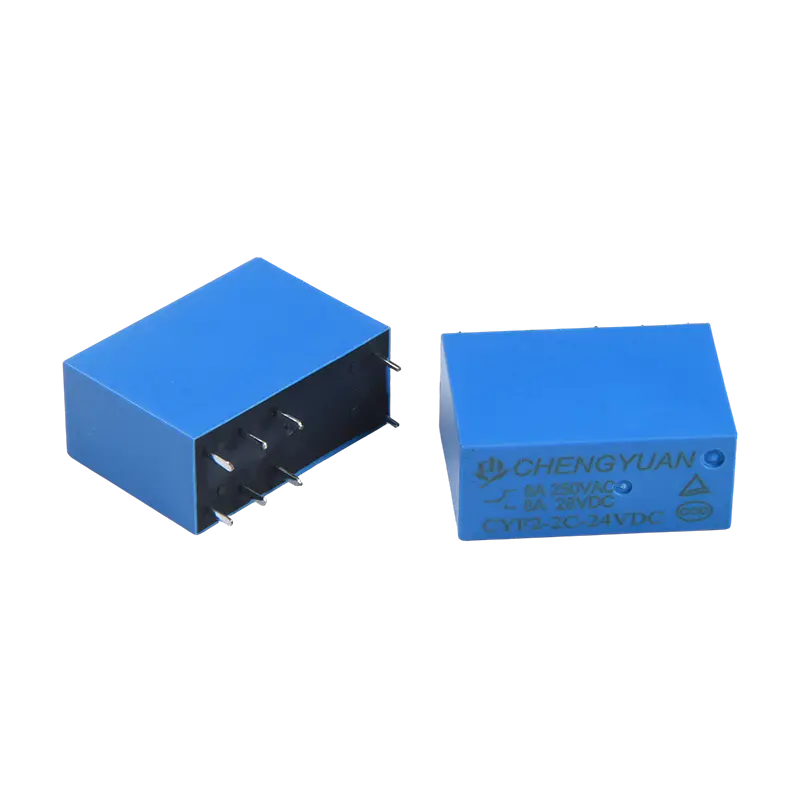

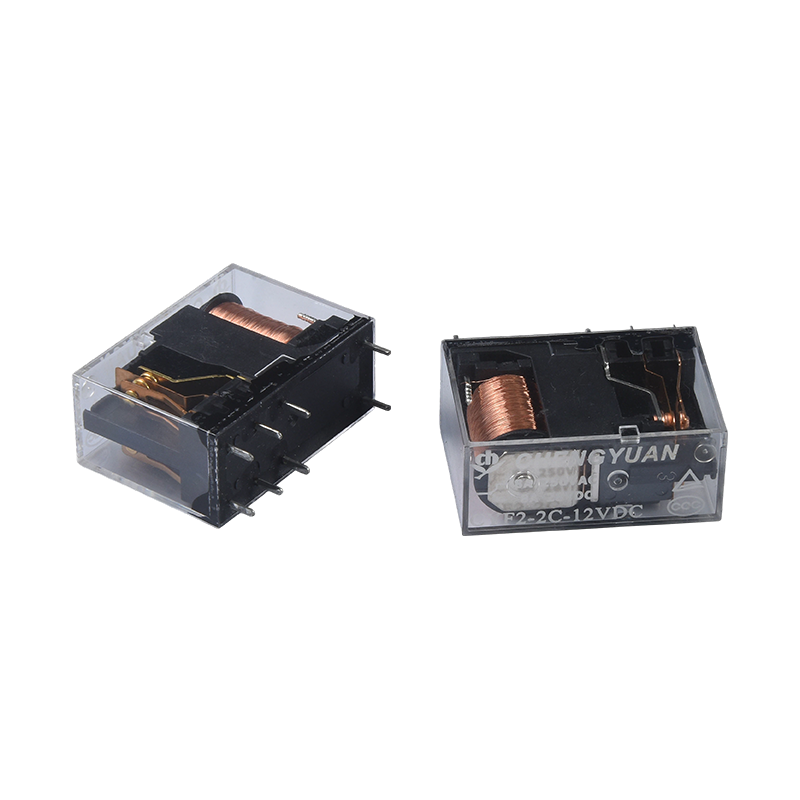

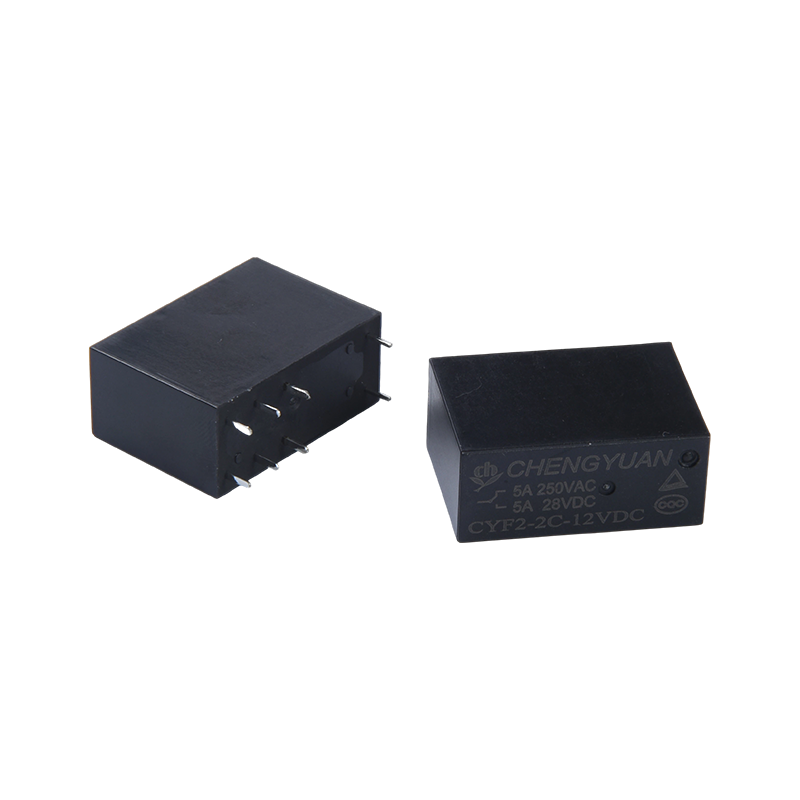

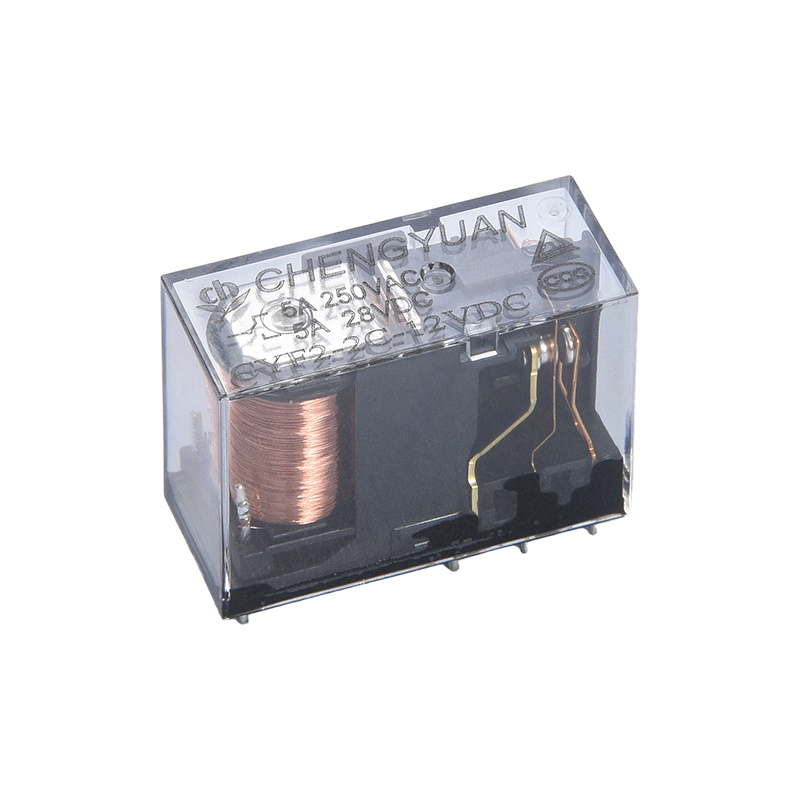

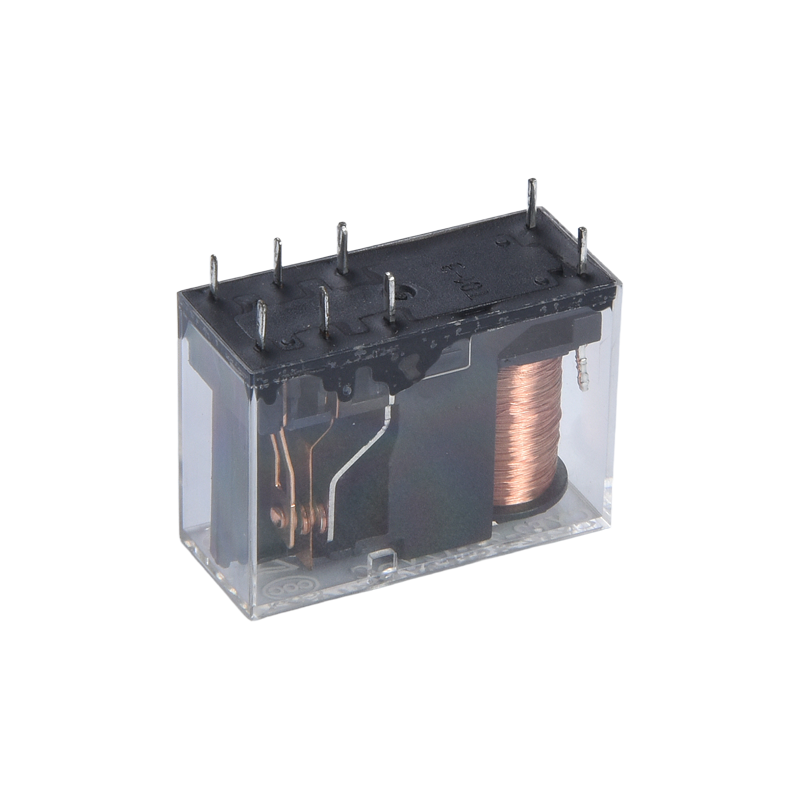

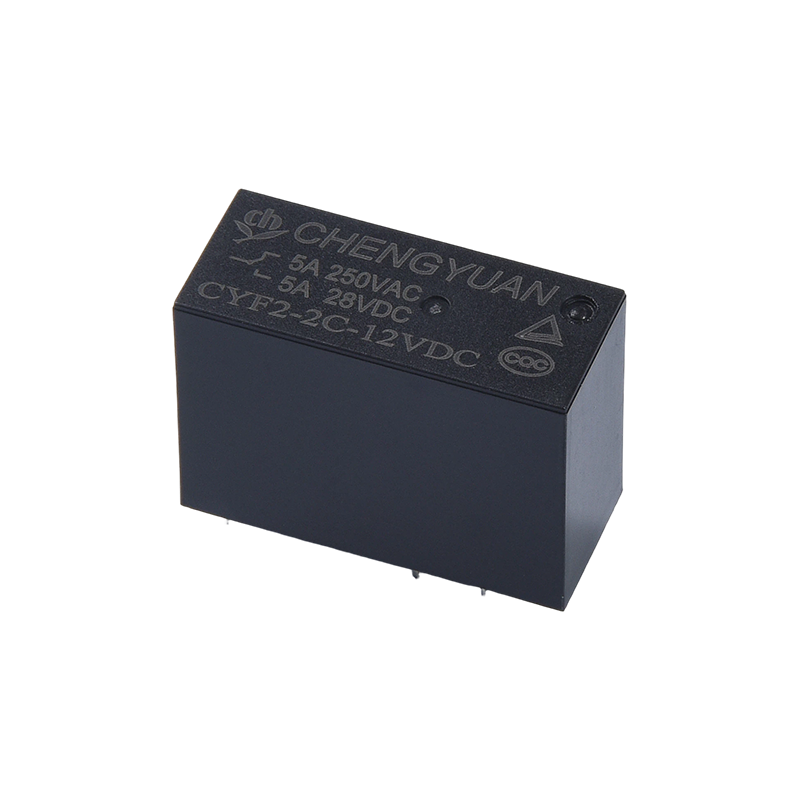

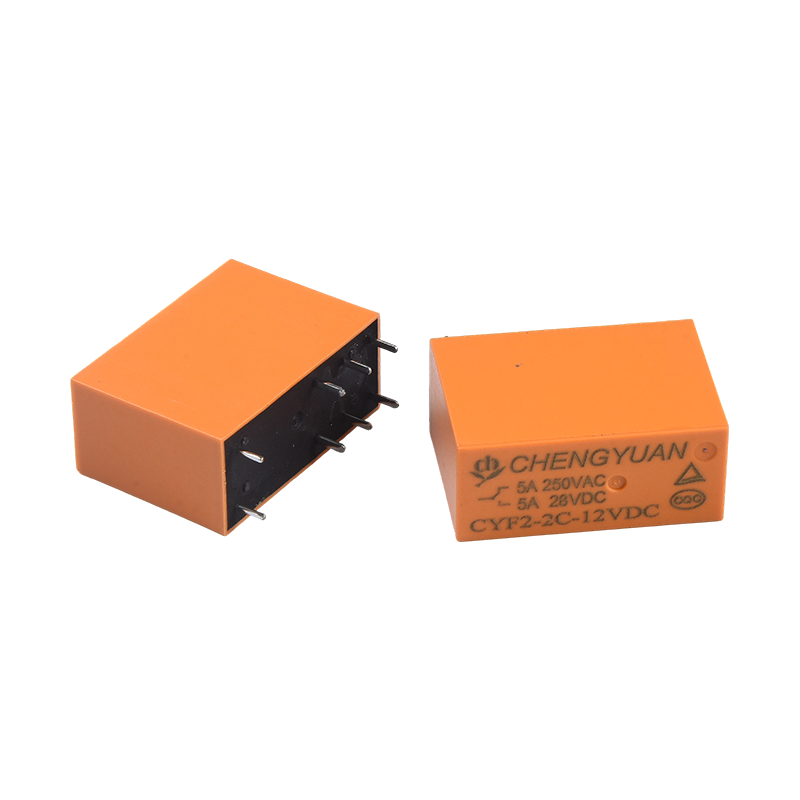

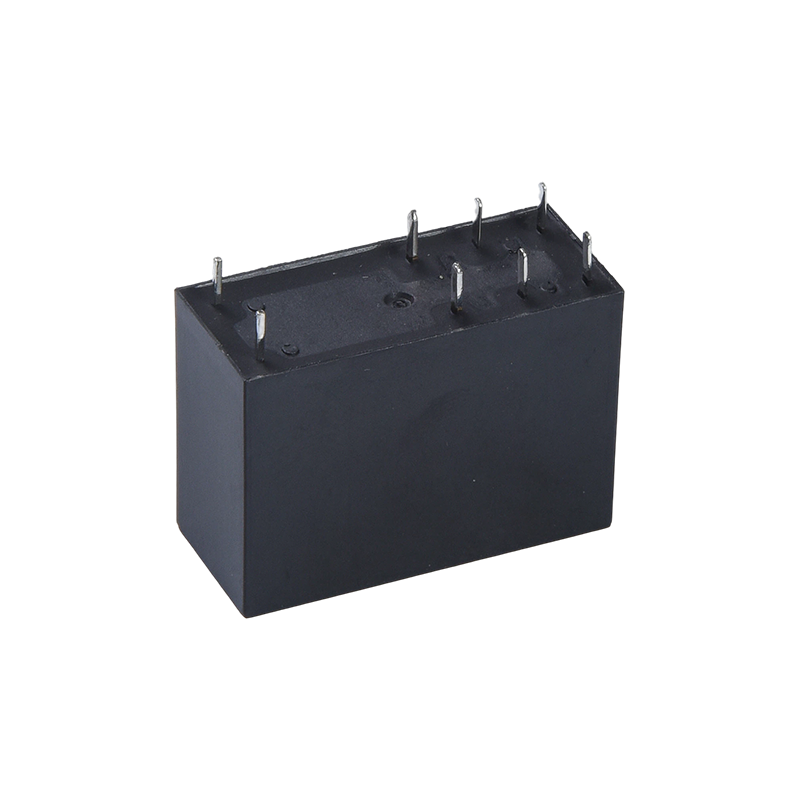

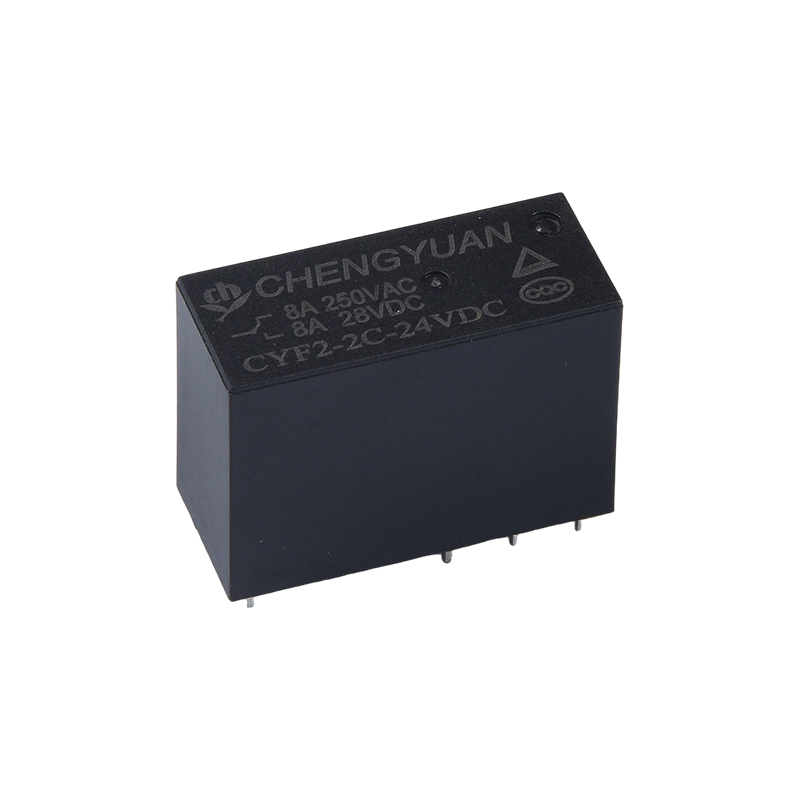

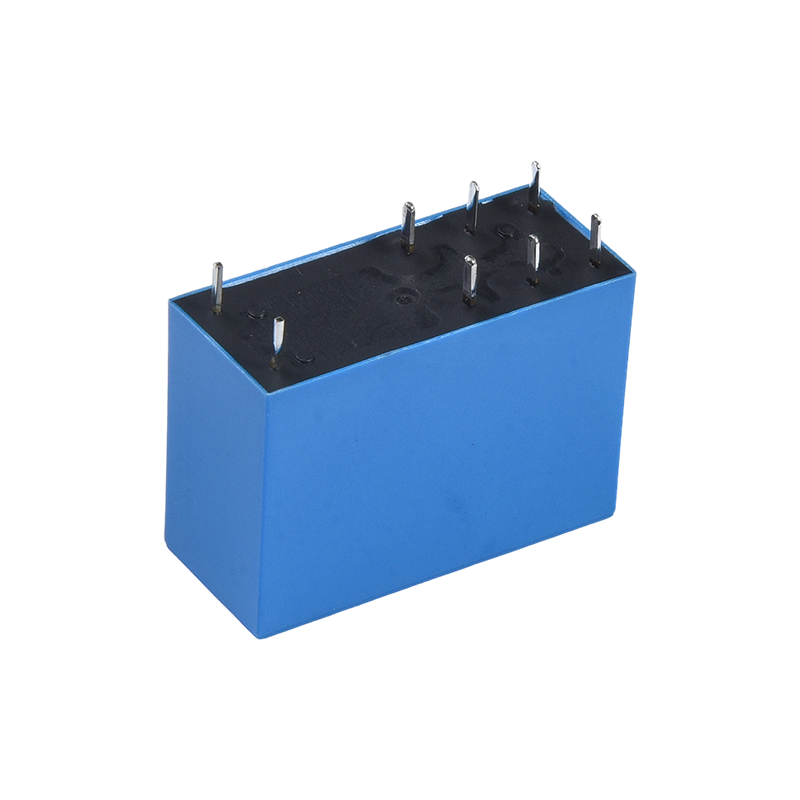

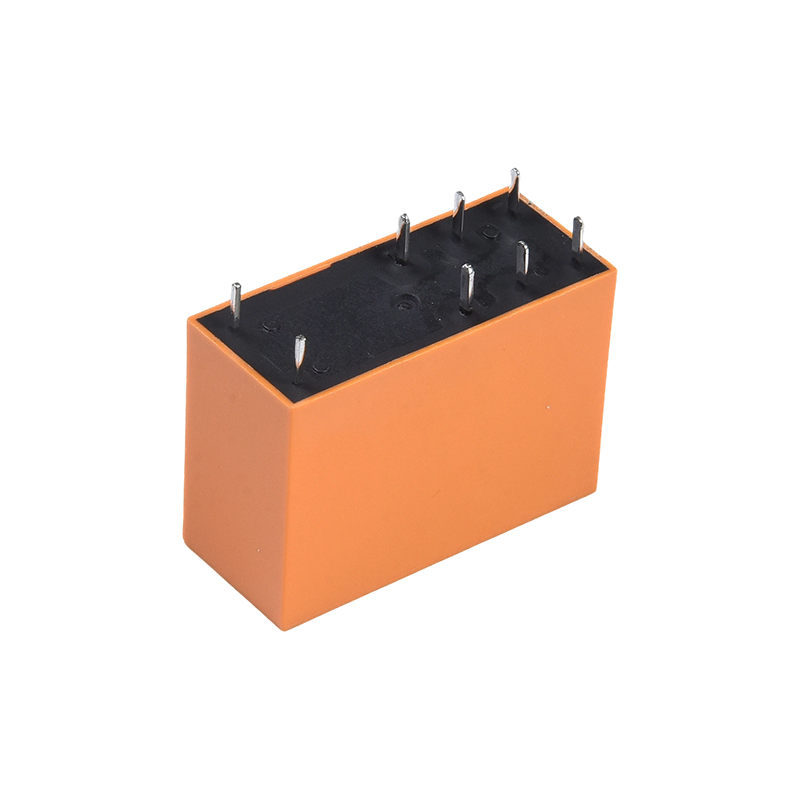

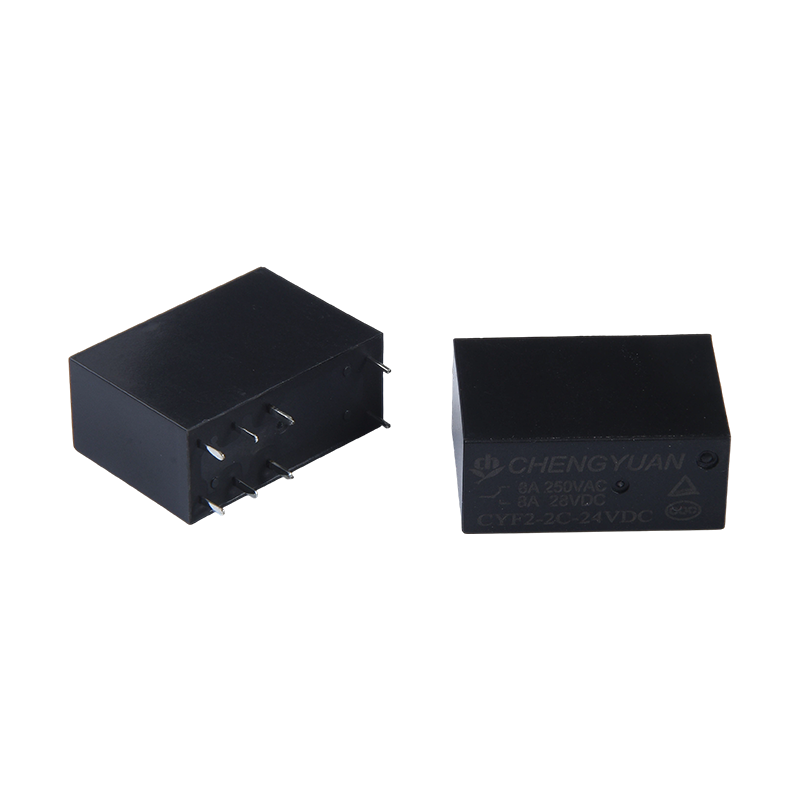

Vlastnosti:
Adaptace na vysoké zatížení: 17A kontaktní spínací kapacita, pokrývající specifikaci více zátěží (2 sady 5A/8A, 1 sada 10A/12A/16A), vhodné pro různé požadavky na napájecí obvody;
Struktura DPDT: Dvoupólová dvouproudová konstrukce umožňuje současné/nezávislé spínání dvou sad obvodů, rozšíření ovládacích funkcí a snížení počtu součástek.
Vysokonapěťová odolná izolace: 5000 voltové výdržné napětí mezi cívkou a kontakty, vynikající izolační výkon, snižující riziko poruchy obvodu;
Široká kompatibilita napětí: Rozsah napětí cívky 3VDC-48VDC, přímo kompatibilní s různými řídicími obvody bez potřeby dalších komponent pro konverzi napětí;
Kompaktní instalace: Malá velikost, 8kolíková struktura, vhodná pro rozložení PCB s vysokou hustotou, šetřící vnitřní prostor zařízení;
Autoritativní certifikace: Certifikováno TUV a CQC, splňující mezinárodní a domácí bezpečnostní normy, vhodné pro více regionálních trhů.
Stabilní provoz: Spolehlivé ovládání spínání na elektromagnetickém principu, stabilní přechodový odpor, rychlá odezva, vhodné pro nepřetržitý provoz v prostředí s nízkou spotřebou.
Pohodlná montáž: Pravidelná 8kolíková struktura usnadňuje automatizované pájení, zlepšuje efektivitu výroby a snižuje chyby při montáži. Použitelné
Scénáře:
Průmyslová oblast: Přepínání signálů a řízení výkonu pro průmyslová automatizační zařízení, řídicí systémy PLC a elektrické systémy obráběcích strojů;
Ochrana napájecího zdroje: Spínací obvody pro systémy nepřerušitelného napájení UPS, zajišťující nepřetržité napájení;
Domácí spotřebiče: Řídicí obvody pro velké domácí spotřebiče, jako jsou pračky, chladničky a klimatizace, umožňující přepínání zátěže a volbu režimu;
Audiovizuální a bezpečnostní: Přepínání signálů pro audio zařízení a ovládání obvodů pro bezpečnostní poplašné systémy;
Ostatní elektronická zařízení: Ovládací obvody pro televizory (televizory) a moduly pro řízení spotřeby pro malé elektronické přístroje.
Kontaktní údaje
| Typ | CYF2 |
| Kontaktní materiál | Stříbrná slitina |
| Kontaktní odpor | 100mΩ Max. (při 1A 16V DC) |
| Jmenovitá zátěž (odporová zátěž）) | 5A/8A 250VAC |
| Max. spínací proud | 8A |
| Max. spínací napětí | 277 VAC |
| Max. přepínání napájení | 2216 VA |
| Min. přepínání zátěže | 6V 1A |
| Charakteristika |
| Doba provozu (při jmenovitém napětí cívky) | 15 ms Max. (Bez diody) |
| Čas uvolnění | 5 ms Max. (Bez diody) |
| Izolační odpor | Minimálně 1000 MΩ (při 500 V DC) |
| Dielektrická pevnost | Mezi otevřenými kontakty: 1000VAC, 50/60Hz po dobu 1min |
| Mezi cívkou a kontaktem: 5000VAC, 50/60Hz po dobu 1min |
| Odolnost proti vibracím | Destruktivní | 10-55Hz, při dvojnásobné amplitudě 1,5 mm |
| Funkční | 10-55Hz, při dvojnásobné amplitudě 1,5 mm |
| Odolnost proti otřesům | Funkční | 10 G min |
| Destruktivní | 10 G min |
| Vytrvalost | Mechanická odolnost （10800ops./h) | 10000000 ops. (při pokojové teplotě) |
| Elektrická výdrž (360 os./h) | 100 000 ops. (při pokojové teplotě) |
| Okolní teplota | -40℃~ 85℃ (bez kondenzace) |
| Hmotnost | Přibl. 14 g $ $ |
Data cívky (při 20 ℃)
| Nominální napětí (VDC) | Nominální provozní aktuální ±10 % (mA) | Odpor cívky ±10 % (Ω) | Nominální operating moc | Provozní napětí (Max.) | Uvolněte napětí (min.) | Max. dovolené napětí |
| 3 | 240 | 12.5 | Přibližně 0,72W | 75 % nominální hodnoty napětí | 5 % nominální hodnoty napětí | 130 % nominálního napětí |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | Přibližně 0,54W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
Výše uvedená data jsou počáteční hodnoty. Nepřivádějte maximální povolené napětí na cívku po dobu déle než 10 minut abyste předešli přehřátí cívky.

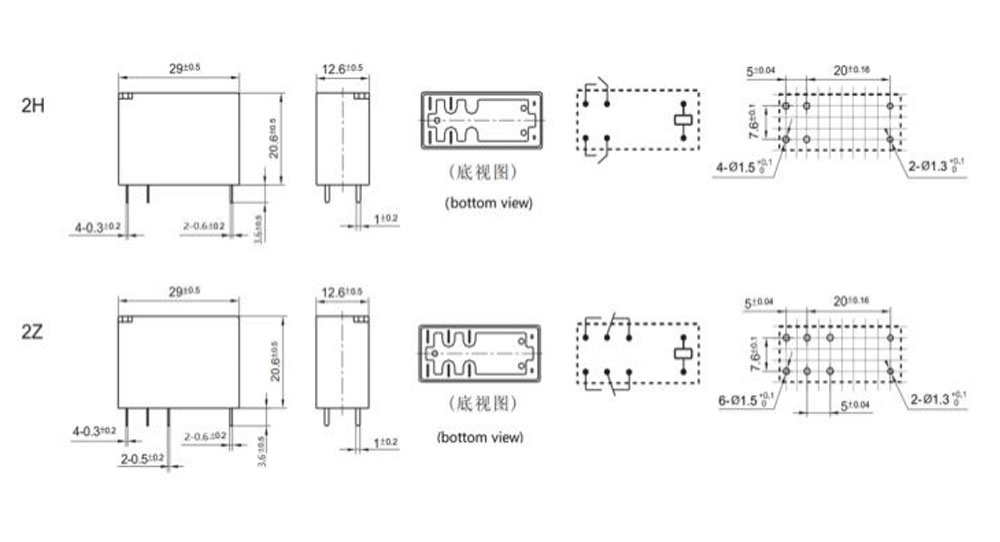

Obrysový rozměr, Schéma zapojení, rozložení desky plošných spojů (Jednotka: mm)

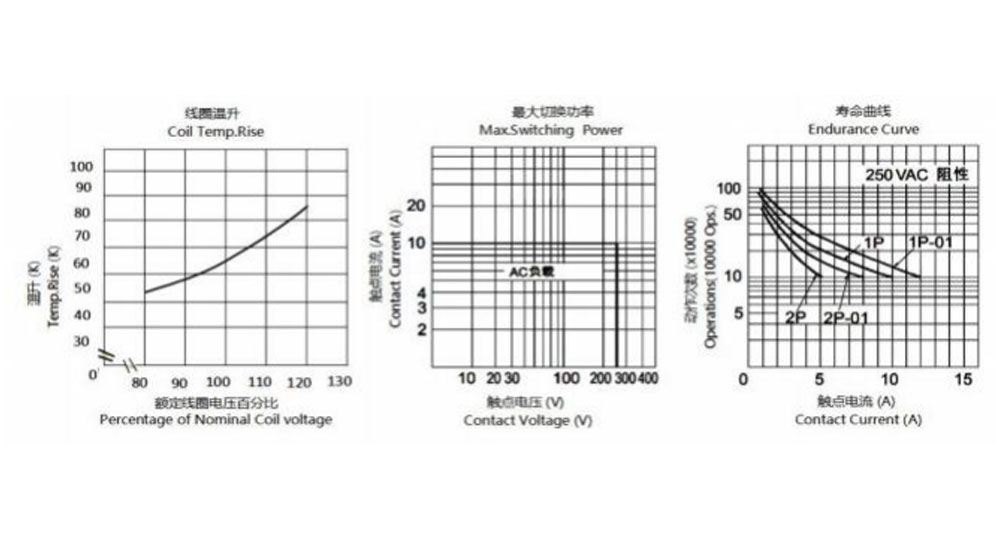

Charakteristické křivky
Informace o objednávce
CYF2 H - 2 - C - 12 V DC - H - D - T - XX
1 2 3 4 5 6 7 8 9
1：Typ：CYF2
2： Jeho 8A Nil -5A
3: Počet pólů: 2–2 póly
4: Uspořádání kontaktu: C Fom C ; H Od A ; B Od B
5: Nominální napětí: 3,5,6,9,12,18,24,48VDC
6: Barva krytu: T-průhledná, H-černá, L-modrá
7: Příkon cívky: D-0,72W L-0,54W
8: Ochranná konstrukce: odolná proti S-Flux,
SH-Sealed typ omyvatelný
9: Speciální parametr: Typ Nil-Standard
Písmeno nebo číslo – speciální požadavek
Relé odolná proti tavidlům nelze použít v prostředí se znečišťujícími látkami jako H2S, SO2, NO2, prach atd.
Čištění vodou nebo úprava povrchu se po montáži relé odolných proti toku na desce plošných spojů nedoporučuje.
Prohlášení: Specifikace je pouze orientační. Specifikace se mohou bez předchozího upozornění změnit.
Nemohli jsme vyhodnotit veškerý výkon a všechny parametry pro každou možnou aplikaci. Uživatelé by tedy měli mít správnou pozici k výběru
Vhodný produkt pro vlastní aplikaci. V případě hermeticky uzavřených relé po instalaci a čištění před použitím otevřete ventilační otvor v pouzdře. Máte-li jakýkoli dotaz, obraťte se na Chengyuan se žádostí o technické služby. Je však odpovědností uživatele určit , který produkt by měl být použit.
