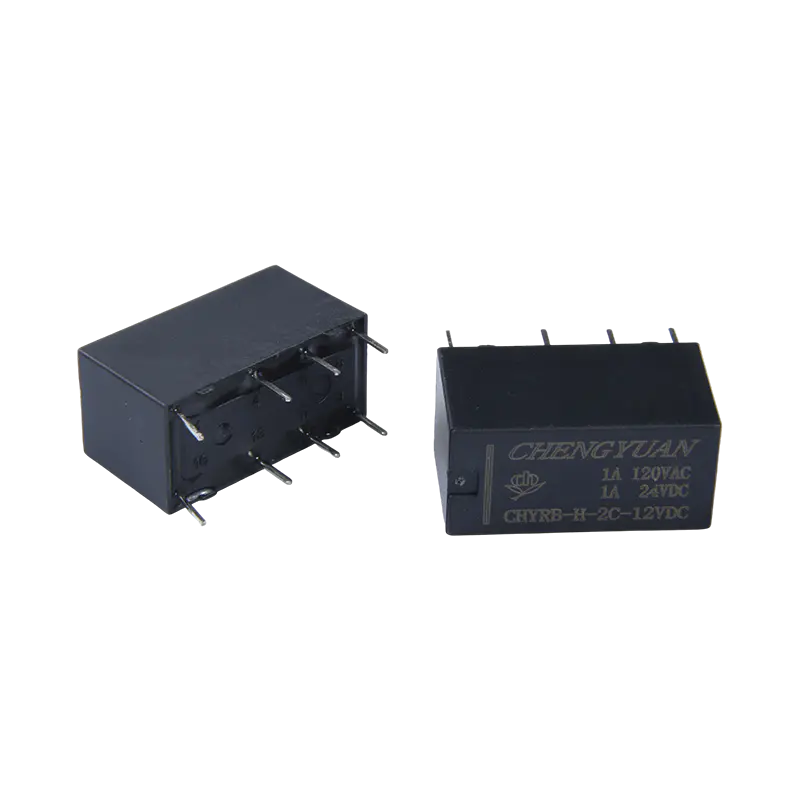

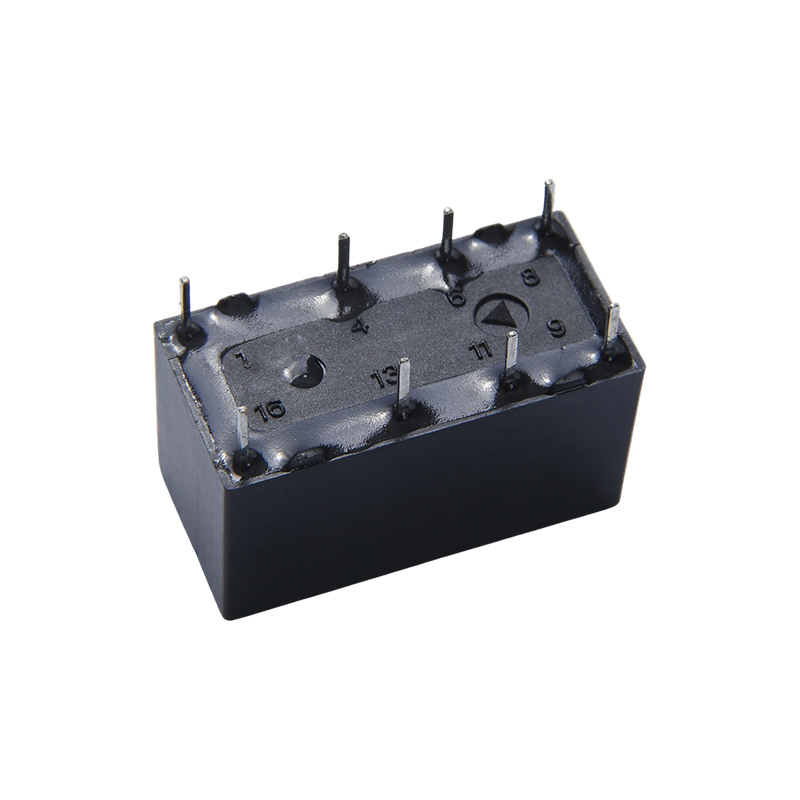

Klíčové vlastnosti
Nízký kontaktní odpor: Kontaktní materiály a struktura jsou optimalizovány pro malé signály, zajišťující dlouhodobou stabilní vodivost a snižující útlum signálu.
Vysoké izolační napětí: Vysoké izolační napětí mezi cívkou a kontakty účinně zabraňuje přeslechům signálu a externímu rušení.
Rychlá odezva: Konstrukce elektromagnetického systému upřednostňuje provozní rychlost a splňuje požadavky na časování pro rychlé směrování signálu a přepínání v komunikačních zařízeních.
Dlouhá elektrická životnost: Poskytuje vynikající odolnost kontaktů při jmenovité zátěži a zajišťuje dlouhodobou spolehlivost zařízení.
Hlavní aplikace
Komunikační zařízení: Používá se pro přepínání signálu nebo řízení napájení v síťových přepínačích, základnových stanicích a dalších zařízeních pro ovládání zapínání/vypínání obvodu.
Kancelářské vybavení a periferní zařízení počítačů: Například tiskárny, skenery nebo napájecí zdroje UPS, které řídí spouštění a zastavování hlavního obvodu přes relé.
Bezpečnostní poplachové systémy: Jako spínací prvek v poplachových obvodech, reagující na řídicí signály pro spuštění poplachů nebo aktivaci jiných zařízení.
Lékařské vybavení: Využívá své elektrické izolační vlastnosti k zajištění bezpečnosti pacienta a zařízení, pracuje stabilně v diagnostických přístrojích nebo monitorovacích zařízeních.
Průmyslová automatizace: Některé modely jsou vhodné pro systémy PLC nebo řízení motorů, což umožňuje kompaktní uspořádání prostřednictvím instalace pájení PCB.
Kontaktní údaje
| Typ | CHYRB |
| Kontaktní materiál | Stříbrná slitina |
| Kontaktní odpor | 100mΩ Max. (při 1A 16V DC) |
| Jmenovitá zátěž (odporová zátěž）) | 1A 120VAC |
| Max. spínací proud | 2A |
| Max. spínací napětí | 277 VAC |
| Max. přepínání napájení | 554 VA |
| Min. přepínání zátěže | 6V 1A |
| Charakteristika |
| Doba provozu (při jmenovitém napětí cívky) | 7 ms Max. (Žádná dioda) |
| Čas uvolnění | 4 ms Max. (žádná dioda) |
| Izolační odpor | Minimálně 1000 MΩ (při 500 V DC) |
| Dielektrická pevnost | Mezi otevřenými kontakty: 750VAC, 50/60Hz po dobu 1min |
| Mezi cívkou a kontaktem: 1000VAC, 50/60Hz po dobu 1min |
| Odolnost proti vibracím | Destruktivní | 10-55Hz, při dvojnásobné amplitudě 1,5 mm |
| Funkční | 10-55Hz, při dvojnásobné amplitudě 1,5 mm |
| Odolnost proti otřesům | Funkční | 10 G min |
| Destruktivní | 10 G min |
| Vytrvalost | Mechanická odolnost （10800ops./h) | 10 000 000 ops. (při pokojové teplotě) |
| Elektrická výdrž (360 os./h) | 100 000 ops. (při pokojové teplotě) |
| Okolní teplota | -40 ℃ ~ 85 ℃ (bez kondenzace) |
| Hmotnost | Přibližně 4,6 g $ $ |
| Nominální napětí (VDC) | Nominální provozní aktuální ±10 % (mA) | Odpor cívky ±10 % (Ω) | Nominální operating moc | Provozní napětí (Max.) | Uvolněte napětí (min.) | Max. dovolené napětí |
| 3 | 50 | 60 | Přibližně 0,15 W | 75 % nominální hodnoty napětí | 5 % nominální hodnoty napětí | 130 % nominálního napětí |
| 5 | 30 | 167 |
| 6 | 25 | 240 |
| 9 | 16.6 | 540 |
| 12 | 12.5 | 960 |
| 24 | 6.25 | 3840 |
| 3 | 66.6 | 45 | Přibližně 0,20 W |
| 5 | 40 | 125 |
| 6 | 33.3 | 180 |
| 9 | 22.2 | 405 |
| 12 | 16.6 | 720 |
| 24 | 8.3 | 2880 |
| 3 | 120 | 25 | Přibližně 0,36 W |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
Výše uvedená data jsou počáteční hodnoty. Nenastavujte maximální povolené napětí na cívce po dobu déle než 10 minut , aby se předešlo přehřátí té cívky.

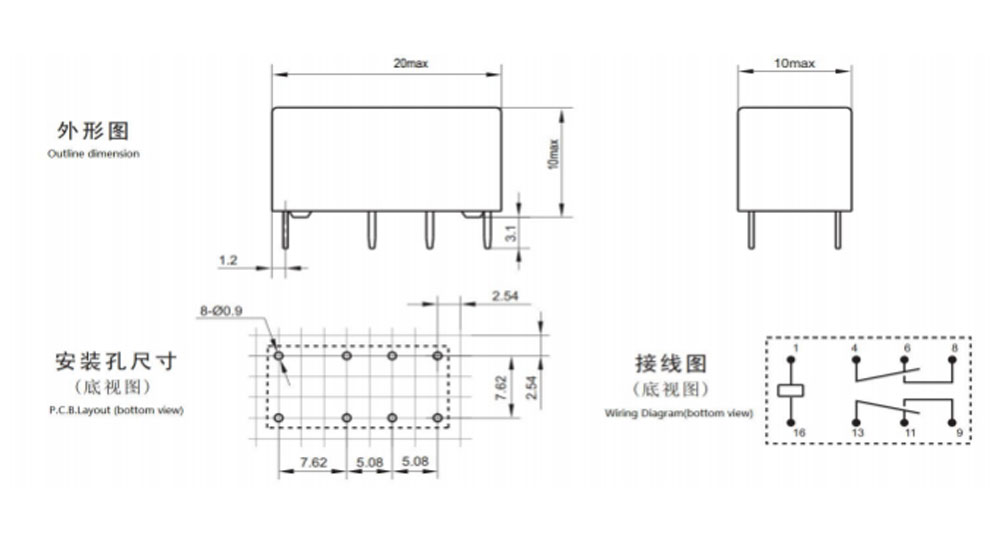

Obrysový rozměr, Schéma zapojení, rozložení desky plošných spojů (Jednotka: mm)

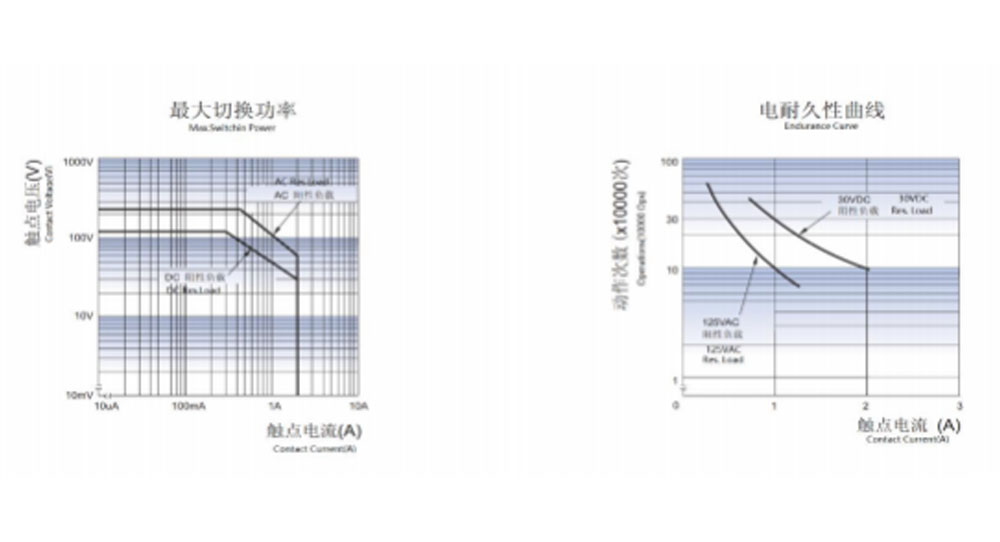

Charakteristické cuves
Informace o objednávce
CHYRB - 2 - C - 12V DC - H - D - S - XX
1 2 3 4 5 6 7 8
1： Typ： CHYRB
2: Počet pólů: 2–2 póly
3: Uspořádání kontaktu: C Od C ; H Od A ; B Od B
4: Jmenovité napětí: 3,5,6,9, 12, 18,24,48 V DC
5: Barva krytu, Y-žlutá; H-černá; L-Blue
6: Příkon cívky: D-0,36W H-0,2W
7: Ochranná konstrukce: odolná proti S-Flux,
SH- Uzavřený typ omyvatelný
8: Speciální parametr: Typ Nil-Standard
Písmeno nebo číslo – speciální požadavek
Relé s ochranou proti toku nelze použít v prostředí se znečišťujícími látkami jako H2S, SO2, NO2, prach atd.
Čištění vodou nebo úprava povrchu se nedoporučuje po montáži relé odolných proti tavení na desku plošných spojů.
Po vyhodnocení ze strany CHENGYUAN je k dispozici přizpůsobená speciální přípona.
Upozornění: Specifikace je pouze orientační. Specifikace se mohou změnit bez předchozího upozornění.
Nemohli jsme vyhodnotit veškerý výkon a všechny parametry pro každou možnou aplikaci. Uživatelé by tedy měli mít správnou pozici pro výběr
Vhodný produkt pro vlastní aplikaci. U utěsněných relé po instalaci a čištění před použitím otevřete ventilační otvor v pouzdře. Máte-li jakýkoli dotaz, kontaktujte prosím Chengyuan pro technické služby. Je však na odpovědnosti uživatele, aby určil, který produkt by měl být použit.
