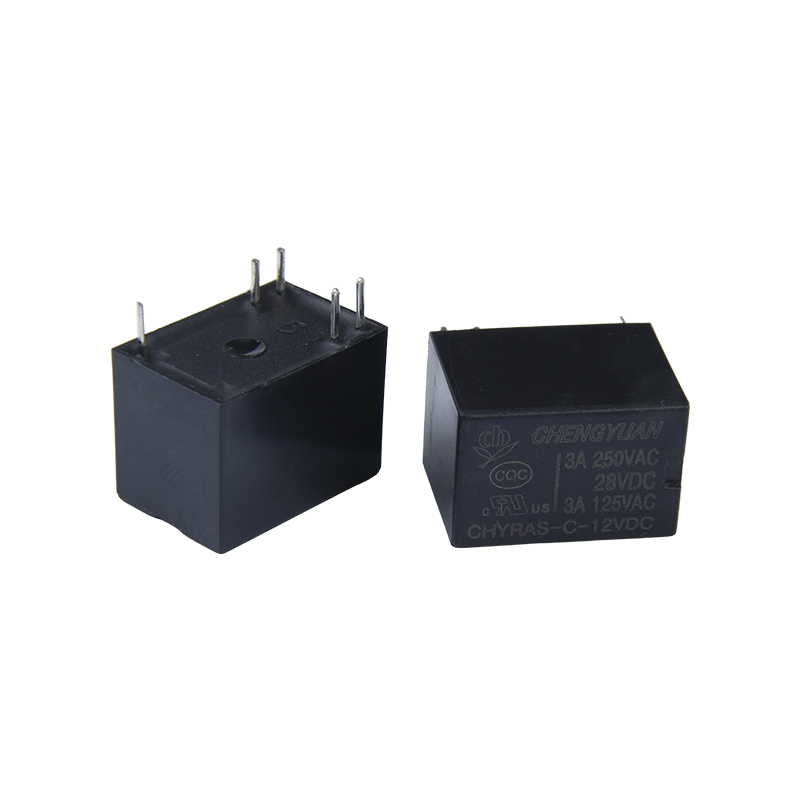

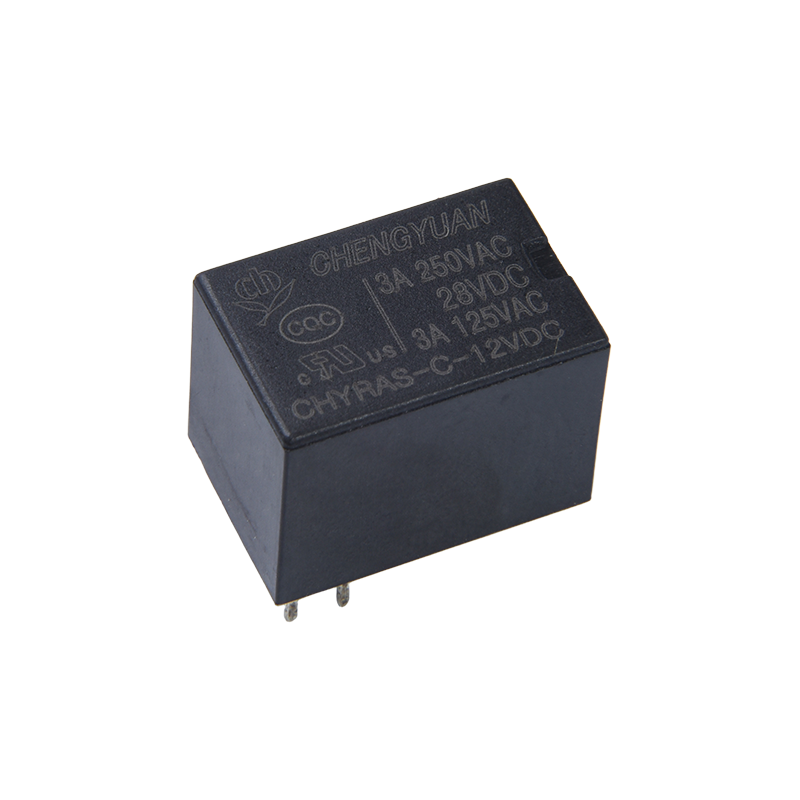

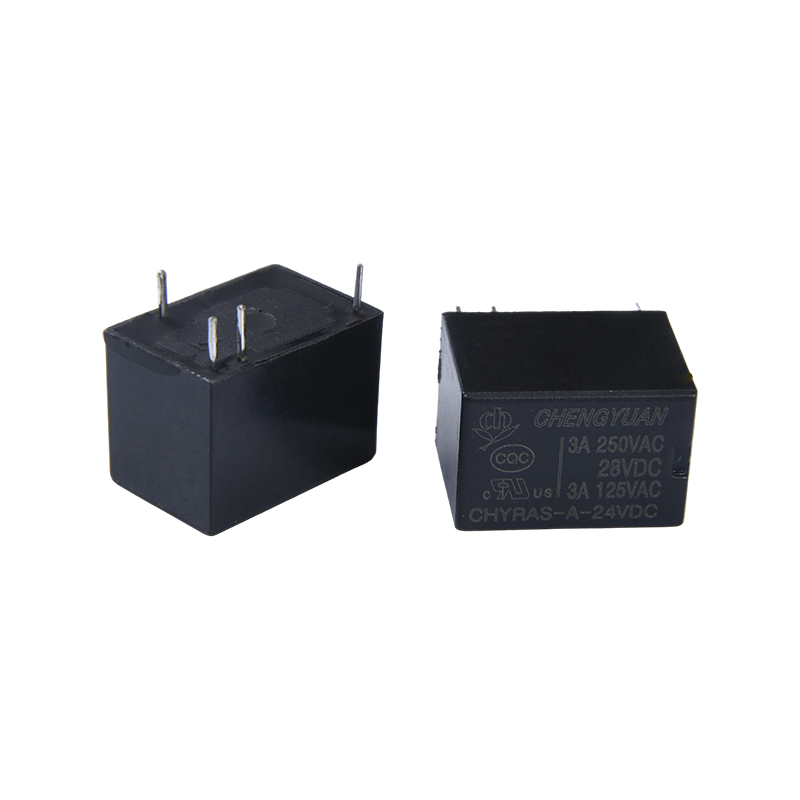

I. Hlavní výhody
1. Vysoká citlivost odezvy: 200mW vysoce citlivá cívka umožňuje rychlou odezvu na slabé řídicí signály, čímž zlepšuje přesnost řízení signálu.
2. Silná přizpůsobivost prostředí: Utěsněná struktura účinně odolává prachu, vlhkosti a dalším faktorům prostředí a prodlužuje její životnost.
3. Nízká spotřeba energie: 0,2W nízkoenergetický design je vhodný pro bateriově napájená nebo nízkoenergetická zařízení, čímž snižuje celkovou spotřebu energie koncového produktu.
4. Široká všestrannost: Široká kompatibilita napětí, standardní balení desek plošných spojů a přizpůsobivost pro více scénářů pokrývají různé oblasti, jako je komunikace, zabezpečení, kancelářské vybavení a domácí spotřebiče, čímž se zvyšuje opětovná použitelnost produktu.

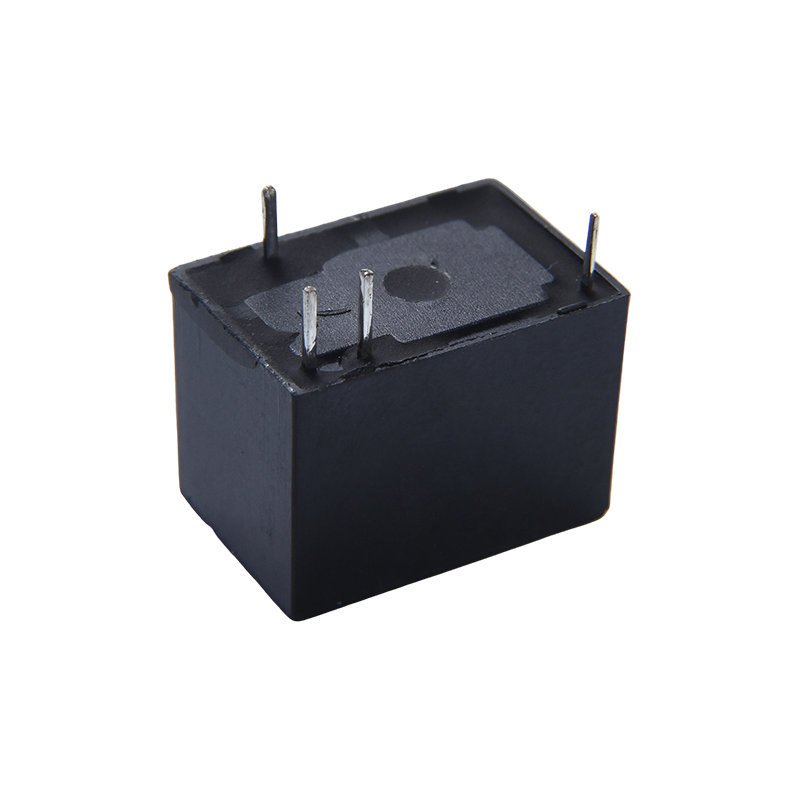

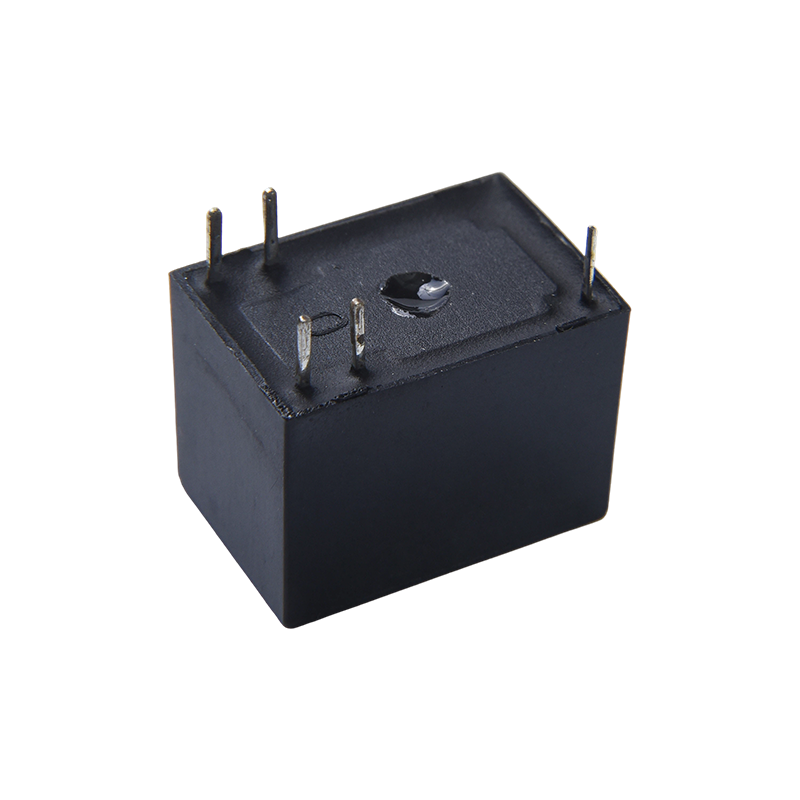

II. Struktura produktu a funkce instalace
1. Design balení a kolíků: Přijímá 5pinový balíček PCB se standardizovaným rozložením kolíků, který usnadňuje automatizované svařování a hromadnou montáž a je vhodný pro návrhy desek plošných spojů s vysokou hustotou.
2. Ultra malá velikost: Kompaktní velikost splňuje potřeby kompaktní vnitřní instalace, šetří místo na desce plošných spojů a přispívá k miniaturizaci koncových produktů;
3. Utěsněná struktura: Utěsněná konstrukce účinně zabraňuje vnikání prachu, vlhkosti a cizích předmětů a zlepšuje její životnost ve složitých prostředích. III. Základní funkce a použitelné scénáře
1. Základní funkce: Zajišťuje funkce izolace signálu, ovládání signálu a ochrany obvodu, izoluje řídící obvod od zátěžového obvodu a chrání komponenty řízení jádra;
2. Komunikační zařízení: Vhodné pro přepínání signálů a řízení obvodů v komunikačních zařízeních, jako jsou spínače, zajišťující stabilitu přenosu signálu.
3. Bezpečnostní a bezpečnostní zařízení: Lze použít jako řídicí jednotku pro bezpečnostní přístupové systémy a monitorovací zařízení, umožňující detekci a kontrolu stavu spínače magnetického zámku dveří a řízení přenosu signálů bezpečnostního alarmu.
4. Kancelářské vybavení: Vhodné pro interní řízení signálu v kancelářských zařízeních, jako jsou tiskárny a kopírky, zlepšující přesnost provozu zařízení.
5. Domácí spotřebiče: Používá se pro řízení pomocných signálů v malých domácích spotřebičích, jako je přepínání a ochrana vnitřních obvodů, které odpovídají požadavkům na nízkoenergetický design domácích spotřebičů;
6. Průmyslová automatizace: Použitelné pro malé signálové řídicí spoje v zařízení průmyslové automatizace, umožňující koordinovaný provoz a řízení různých modulů zařízení.
Kontaktní údaje
| Typ | CHYRAS |
| Kontaktní materiál | Stříbrná slitina |
| Kontaktní odpor | 100mΩ Max. (při 1A 16V DC) |
| Jmenovitá zátěž (odporová zátěž）) | 3A/12V0AC |
| Max. spínací proud | 3A |
| Max. spínací napětí | 125 VAC |
| Max. přepínání napájení | 360VA |
| Min. přepínání zátěže | 6V 1A |
| Charakteristika |
| Doba provozu (při jmenovitém napětí cívky) | 10 ms Max. |
| Čas uvolnění | 4 ms Max. |
| Izolační odpor | Minimálně 1000 MΩ (při 500 V DC) |
| Dielektrická pevnost | Mezi otevřenými kontakty: 500 VAC, 50/60 Hz po dobu 1 min |
| Mezi cívkou a kontaktem: 750 VAC, 50/60 Hz po dobu 1 minuty |
| Odolnost proti vibracím | Destruktivní | 10–55 Hz, při dvojité amplitudě 1,5 mm |
| Funkční | 10–55 Hz, při dvojité amplitudě 1,5 mm |
| Odolnost proti otřesům | Funkční | 10 G min |
| Destruktivní | 10 G min |
| Vytrvalost | Mechanická odolnost （10800ops./h) | 10000000 ops. (při pokojové teplotě) |
| Elektrická vytrvalost (360 op./h) | 100 000 ops. (při pokojové teplotě) |
| Okolní teplota | -40 ℃ ~ 85 ℃ ( bez kondenzace) |
| Hmotnost | Přibl. 3,7 g $ $ |
| Data cívky (při 20 ℃) |
| Nominální napětí (VDC) | Nominální provozní aktuální ±10 % (mA) | Odpor cívky ±10 % (Ω) | Nominální operating moc | Provozní napětí (Max.) | Uvolněte napětí (min.) | Max. dovolené napětí |
| 3 | 150 | 20 | Přibližně 0,45W | 75 % nominální hodnoty napětí | 5 % nominální hodnoty napětí | 130 % nominálního napětí |
| 5 | 90 | 55.5 |
| 6 | 75 | 80 |
| 9 | 50 | 180 |
| 12 | 37.5 | 320 |
| 24 | 18.7 | 1280 |
| 3 | 120 | 25 | Přibližně 0,36W |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
| 3 | 66.67 | 45 | Přibližně 0,2 W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.67 | 720 |
| 24 | 8.33 | 2880 |
Výše uvedená data jsou počáteční hodnoty. Nepřivádějte maximální dovolené napětí na cívku po dobu déle než 10 minut , aby se cívka nepřehřála.

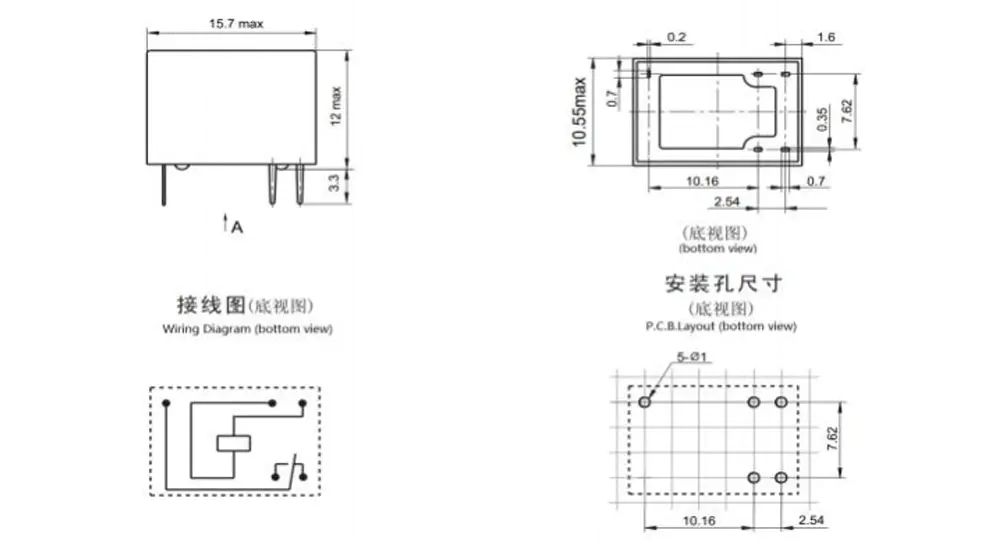

Obrysový rozměr, Schéma zapojení, rozložení desky plošných spojů (Jednotka: mm)

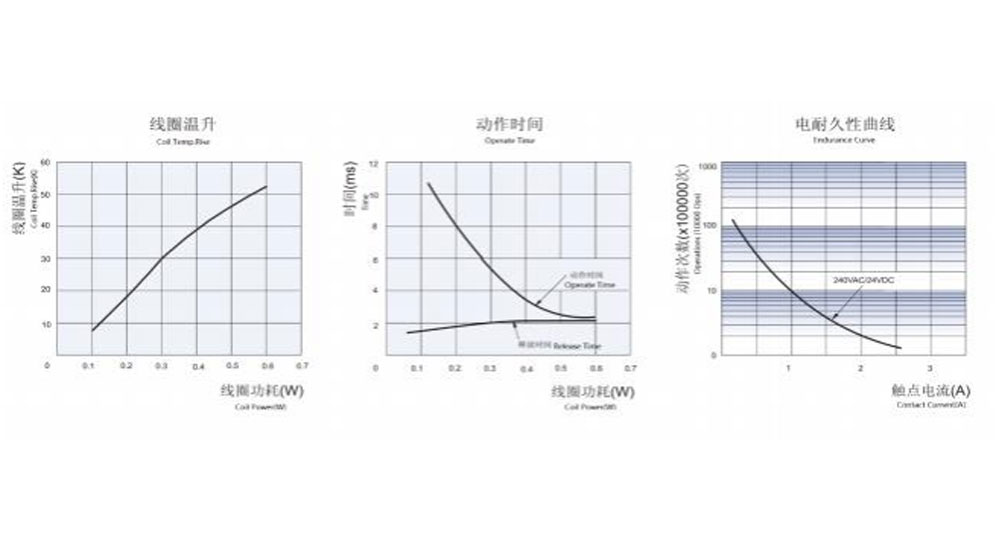

Charakteristické křivky
Informace o objednávce
CHYRAS - C - 12 V DC - H - D - T - XX
1 2 3 4 5 6 7
1：Typ：CHYRAS
2: Uspořádání kontaktu: C Fom C ; H Od A ; B Od B
3: Nominální napětí: 3,5,6,9,12,24V DC
4: Barva krytu: H-černá; L-modrá, Y-žlutá
5: Příkon cívky: D-0,36W L-0,2W
6: Ochranná konstrukce: S-Flux proofed,
SH- Utěsněný typ omyvatelný
7: Speciální parametr: Nil-Standard typ
Písmeno nebo číslo – speciální požadavek
Relé s ochranou proti toku nelze použít v prostředí se znečišťujícími látkami jako H2S, SO2, NO2, prach atd.
Čištění vodou nebo úprava povrchu se nedoporučuje po montáži relé odolných proti tavení na desku plošných spojů.
Po vyhodnocení ze strany CHENGYUAN je k dispozici přizpůsobená speciální přípona.
Upozornění: Specifikace je pouze orientační. Specifikace se mohou změnit bez předchozího upozornění.
Nemohli jsme vyhodnotit veškerý výkon a všechny parametry pro každou možnou aplikaci. Uživatelé by tedy měli mít správnou pozici pro výběr
Vhodný produkt pro vlastní aplikaci. U utěsněných relé po instalaci a čištění před použitím otevřete ventilační otvor v pouzdře. Máte-li jakýkoli dotaz, kontaktujte prosím Chengyuan pro technické služby. Je však na odpovědnosti uživatele, aby určil, který produkt by měl být použit.
