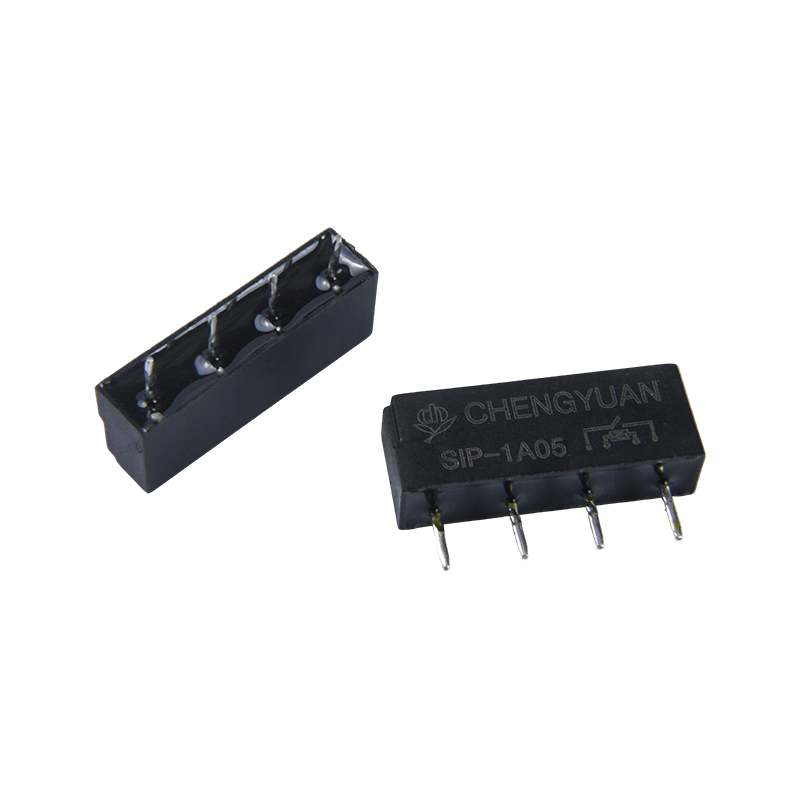

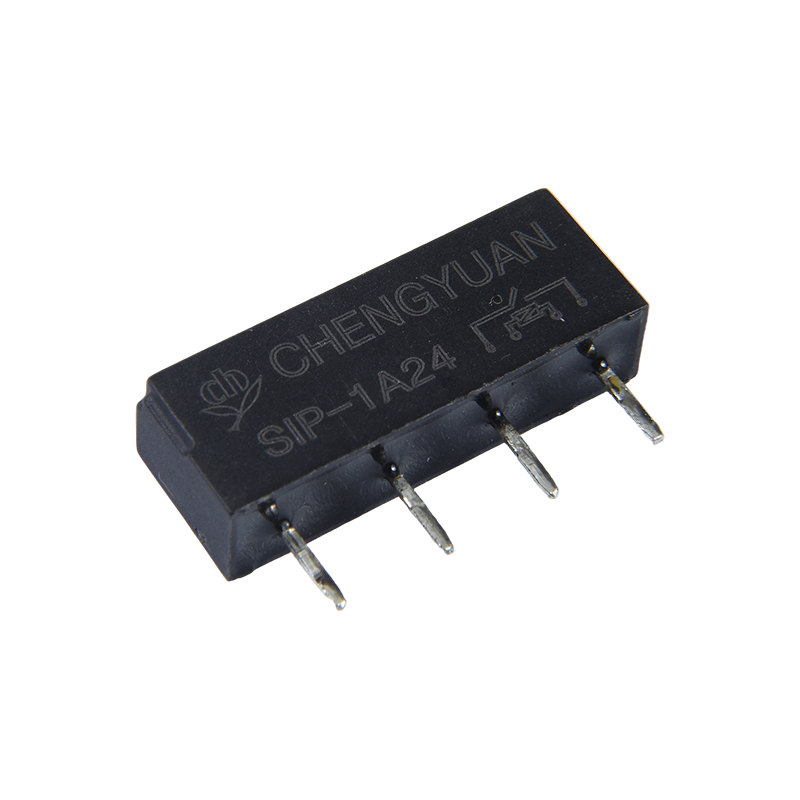

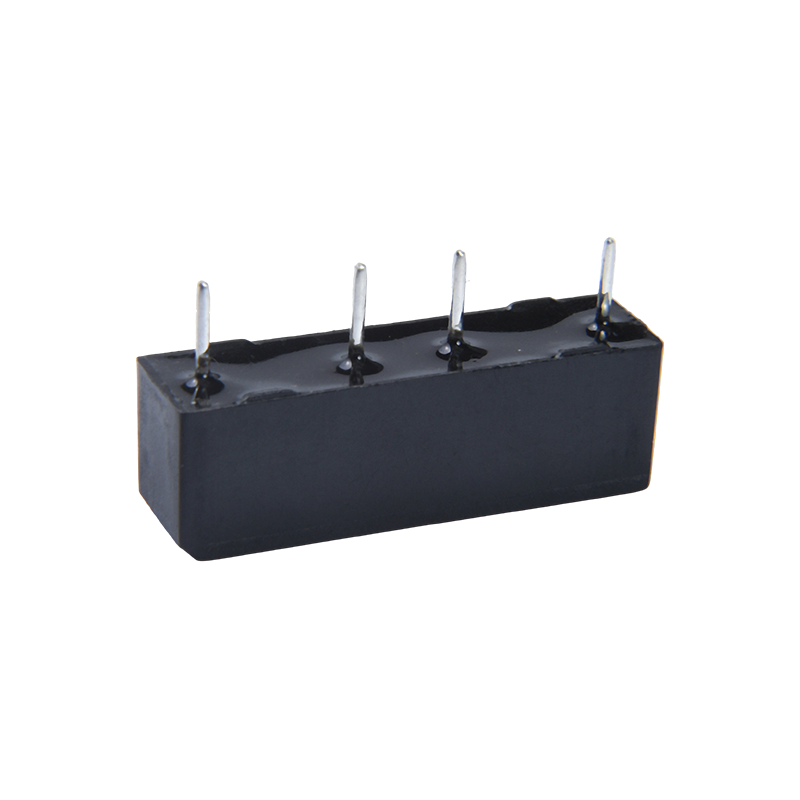

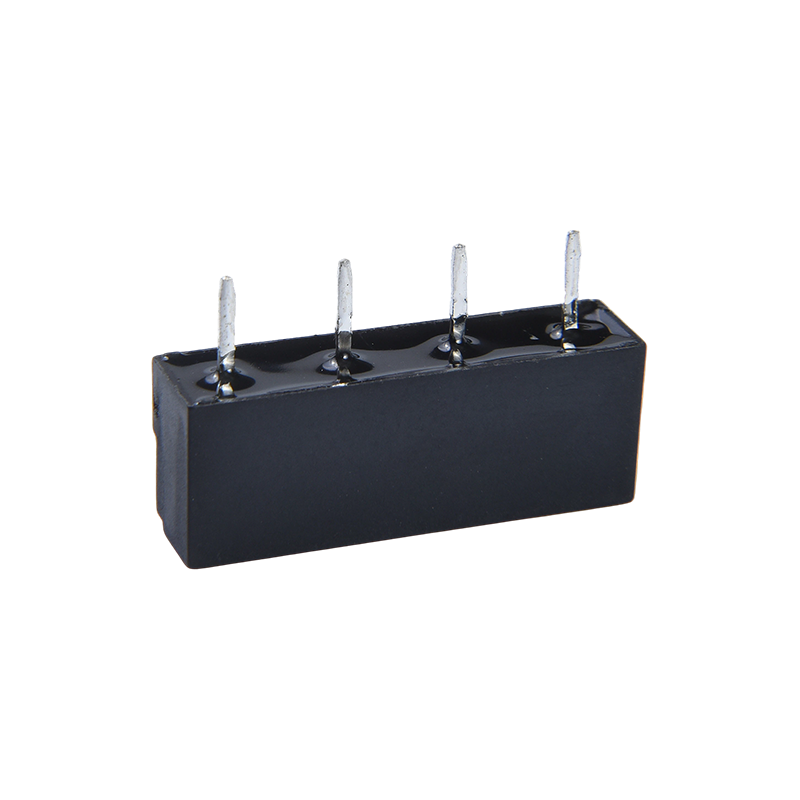

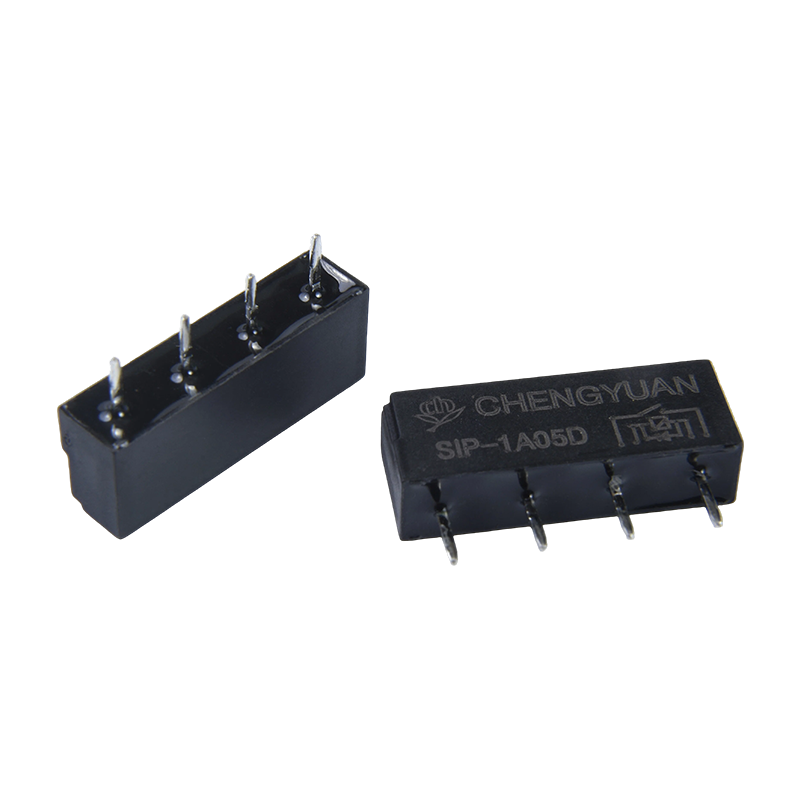

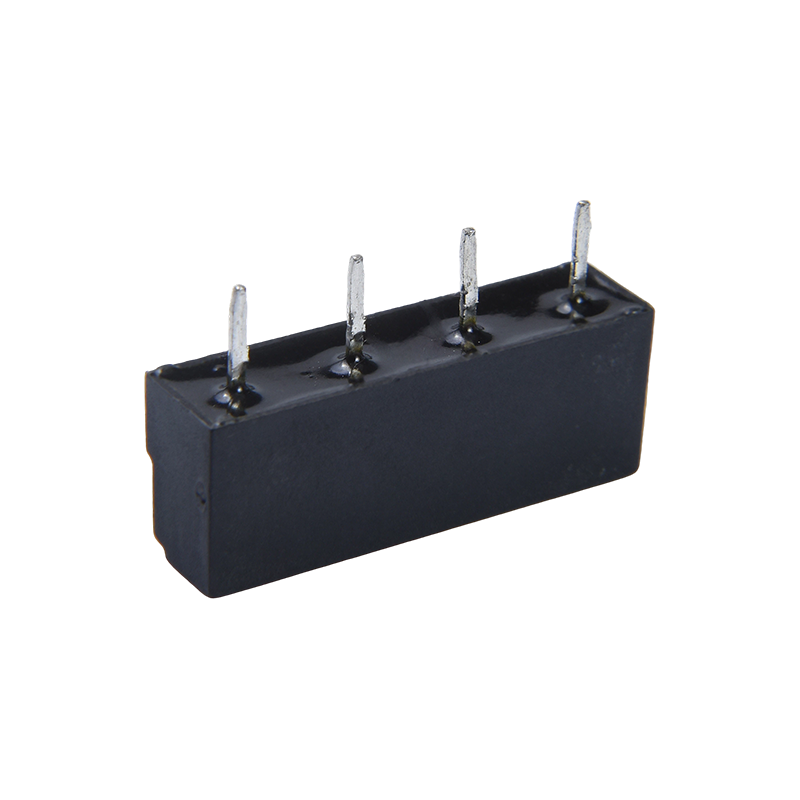

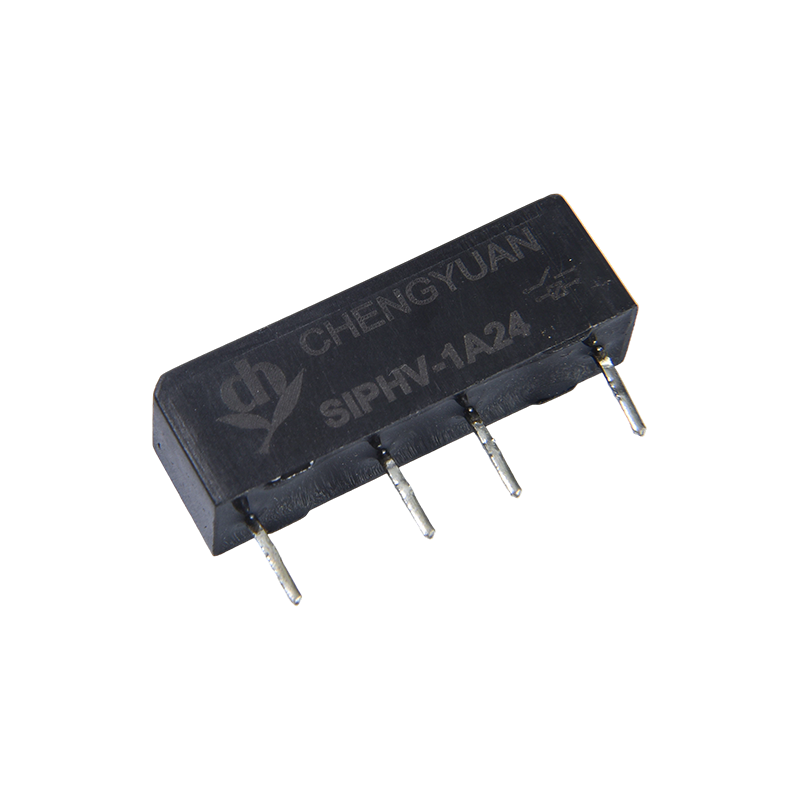

1. Výhody
Plně utěsněné kontakty: Jazýčkový spínač je utěsněn v inertním plynu, chrání kontakty před prachem a oxidací, poskytuje dlouhodobě stabilní odpor kontaktů a extrémně vysokou spolehlivost.
Vysokorychlostní spínací výkon: Malá hmotnost jazýčkového spínače umožňuje rychlý provoz (doba spínání je obvykle v milisekundách), vhodný pro aplikace vyžadující rychlé vzorkování nebo přepínání signálu.
Nízká spotřeba energie a vysoká izolace: Nízká spotřeba energie měniče cívky, vysoký izolační odpor a napěťová odolnost mezi kontakty a cívkou, čímž se dosahuje vynikající izolace signálu a schopností proti rušení.
2. Klíčové vlastnosti
Kapacita kontaktu: 0,5A @ 125VAC / 24VDC, navrženo speciálně pro spínání nízkoúrovňových signálů, signálů snímačů nebo malých proudových zátěží.
Kompaktní balení: Konstrukce kolíků SIP (Single In-line Package) se standardní roztečí kolíků, šetří místo na desce plošných spojů a usnadňuje automatizovanou montáž nebo vkládání.
Široké řídicí napětí: Cívka podporuje napětí 3 až 24 V DC, kompatibilní s běžnými logickými úrovněmi a řídicími napětími.
Dlouhá životnost: Díky utěsněné ochraně je mechanická a elektrická životnost při jmenovité zátěži výrazně vyšší než u otevřených elektromagnetických relé stejné velikosti.
3. Hlavní aplikace
Testovací a měřicí zařízení: Používá se ve vysoce přesných multimetrech, kartách pro sběr dat a automatických testovacích zařízeních (ATE) pro přepínání signálových cest a multiplexování.
Komunikace a zabezpečení: Integrováno do programovatelných spínačů, bezpečnostních poplachových systémů a systémů kontroly přístupu pro izolaci signálu a obvody přepínání rozhraní.
Lékařská elektronika: Používá se v lékařských monitorovacích zařízeních pro přepínání nízkoúrovňových analogových signálů, jako jsou bioelektrické signály, vyžadující vysokou izolaci a nízký šum.
Izolace průmyslového řídicího signálu: V analogových vstupních modulech PLC a senzorových rozhraních poskytuje elektrickou izolaci a ochranu mezi signály pole a řídicími systémy.
Kontaktní údaje
| Typ | SIP |
| Kontaktní materiál | Ru/Rh |
| Kontaktní odpor | ≤ 100 mΩ Max. (při 1 A 16 V DC) |
| Jmenovitá zátěž (odporová zátěž）) | 0,1A125VAC /0,5A 24VDC |
| Max. spínací proud | 0,5A |
| Max. spínací napětí | 200VAC |
| Max. přepínání napájení | 10VA(AC)/10W(DC) |
| Charakteristika |
| Doba provozu (při jmenovitém napětí cívky) | 0,55 ms Max. |
| Čas uvolnění | 0,2 ms Max. |
| Izolační odpor | Minimálně 100 MΩ (při 500 V DC) |
| Dielektrická pevnost | Mezi otevřenými kontakty: 200VAC, 50/60Hz po dobu 1min |
| Mezi cívkou a kontaktem: 1400VAC, 50/60Hz po dobu 1min |
| Odolnost proti vibracím | Destruktivní | 10-55Hz, při dvojnásobné amplitudě 1,5 mm |
| Funkční | 10-55Hz, při dvojnásobné amplitudě 1,5 mm |
| Odolnost proti otřesům | Funkční | 20 G min |
| Destruktivní | 100 G min |
| Vytrvalost | Mechanická odolnost （10800ops./h) | 100000000 ops. (při pokojové teplotě) |
| Elektrická vytrvalost (360 op./h) | 10 000 000 ops. (při pokojové teplotě) |
| Okolní teplota | -40℃~ 85℃ (bez kondenzace) |
| Hmotnost | Přibl. 1,6 g $ $ |
| Nominální napětí (VDC) | Nominální provozní aktuální ±10 % (mA) | Odpor cívky ±10 % (Ω) | Nominální operating moc | Provozní napětí (Max.) | Uvolněte napětí (min.) | Max. dovolené napětí |
| 3 | 0.012 | 250 | Přibližně 0,036W | 75 % nominální hodnoty napětí | 10 % nominální hodnoty napětí | 130 % nominálního napětí |
| 5 | 0.01 | 500 | Přibližně 0,05W |
| 12 | 0.012 | 1000 | Přibližně 0,144W |
| 24 | 0.012 | 2000 | Přibližně 0,288W |
Údaje uvedené výše jsou počáteční hodnoty. Nepřivádějte na cívku maximální povolené napětí déle než 10 minut, aby nedošlo k přehřátí cívky.

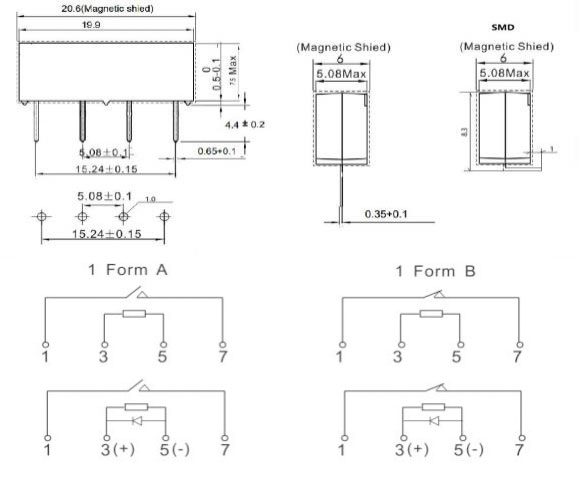

Obrysový rozměr, Schéma zapojení, rozložení desky plošných spojů (Jednotka:mm)
Informace o objednávce

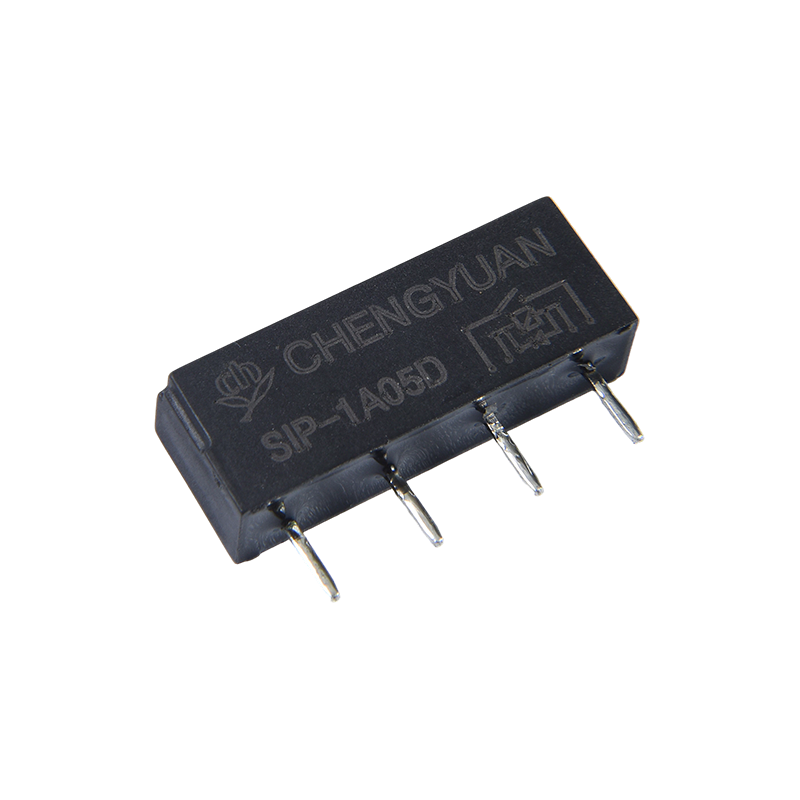

SIP - 1 - A - 05 - D - M - SMD
1 2 3 5 6 7
1: Typ： SIP
2: Počet pólů: 1–1 pól
3: Uspořádání kontaktu: C Od C ; H Od A ; B Od B
4: Nominální napětí: 3,5, 12, 24 V DC
5: Potlačení přechodového jevu cívky: DS diodou; NIL: Standardní
6: Se stínícím krytem: M ， NIL Standard
7: SMD, standard NIL
Upozornění: Specifikace je pouze orientační. Specifikace se mohou změnit bez předchozího upozornění.
Nemohli jsme vyhodnotit veškerý výkon a všechny parametry pro každou možnou aplikaci. Uživatelé by tedy měli mít správnou pozici pro výběr
Vhodný produkt pro vlastní aplikaci. U utěsněných relé po instalaci a čištění před použitím otevřete ventilační otvor v pouzdře. Máte-li jakýkoli dotaz, kontaktujte prosím Chengyuan pro technické služby. Je však na odpovědnosti uživatele, aby určil, který produkt by měl být použit.
