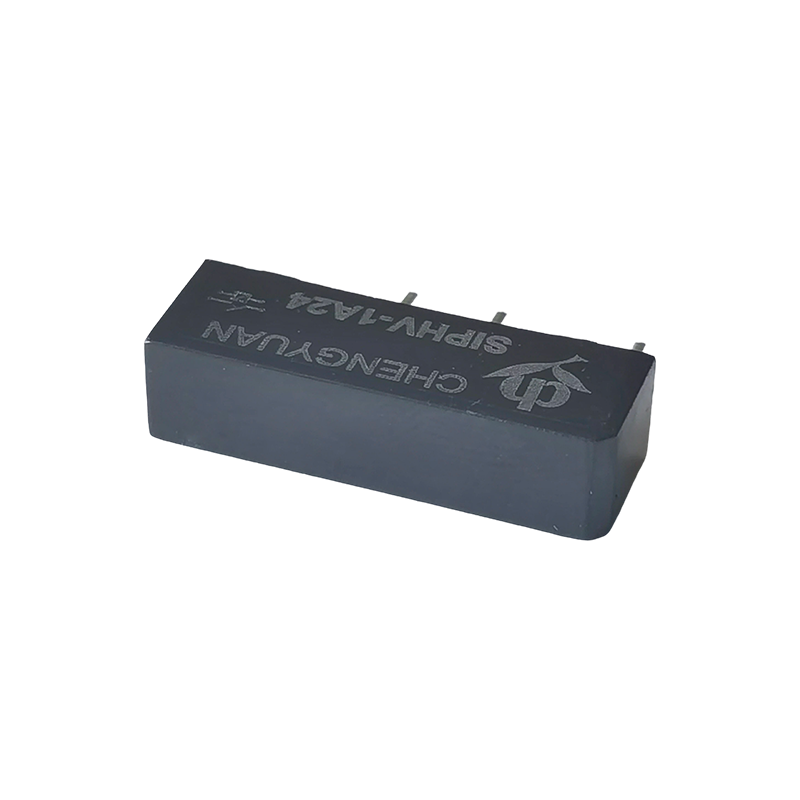

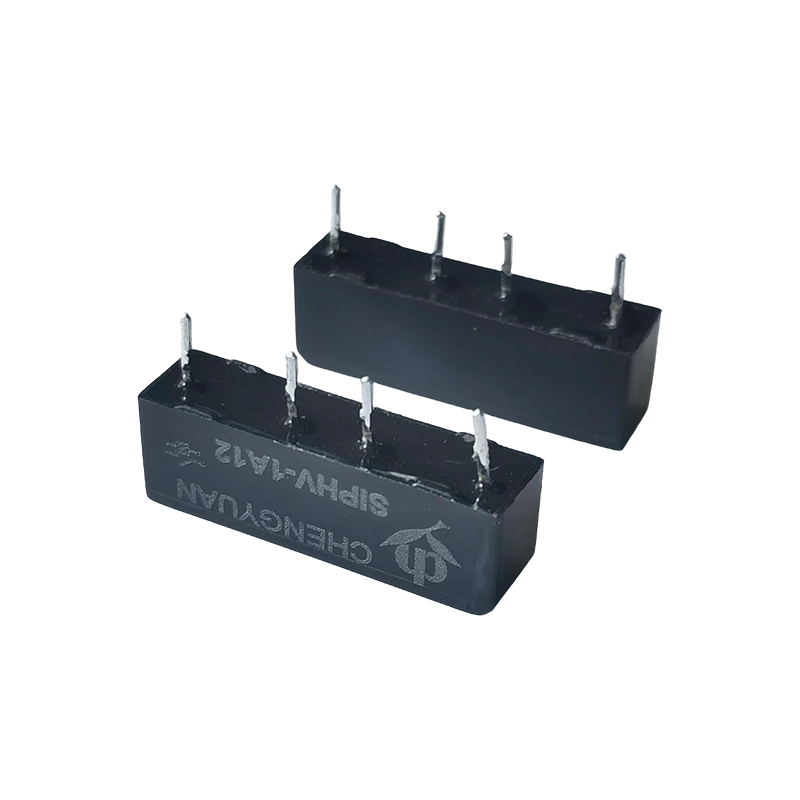

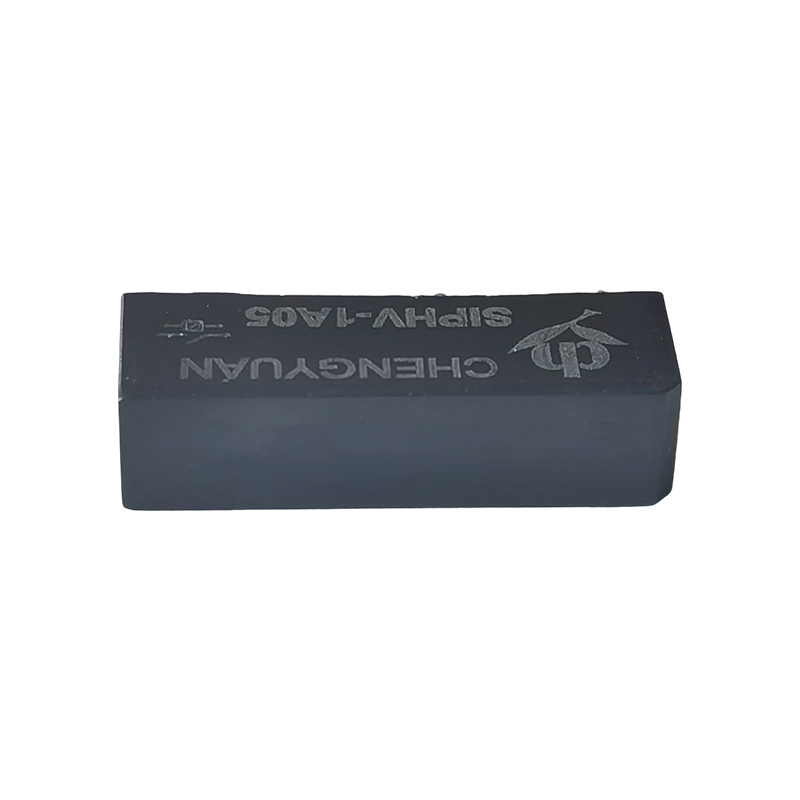

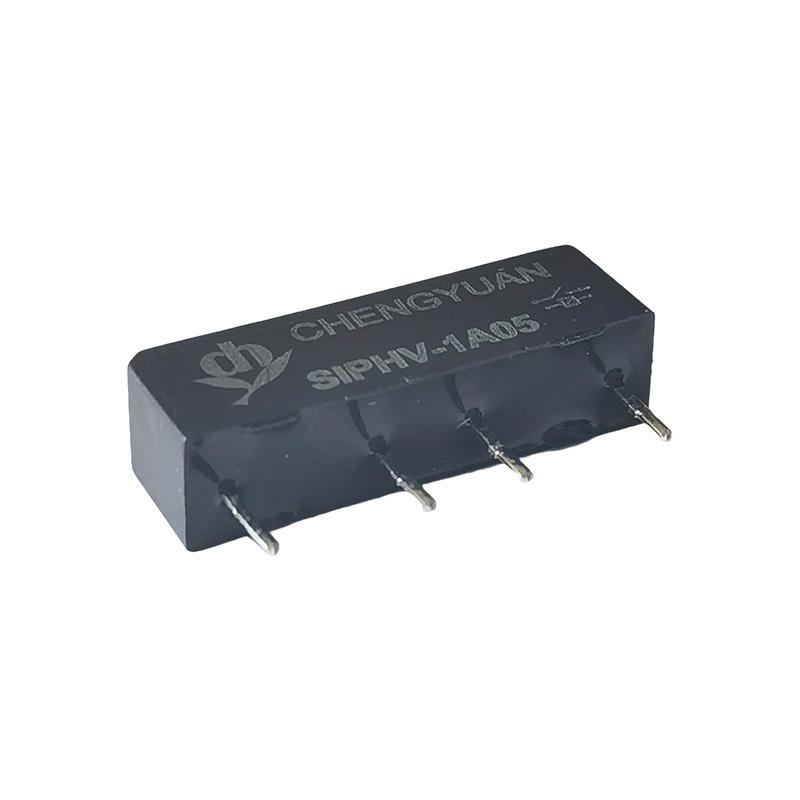

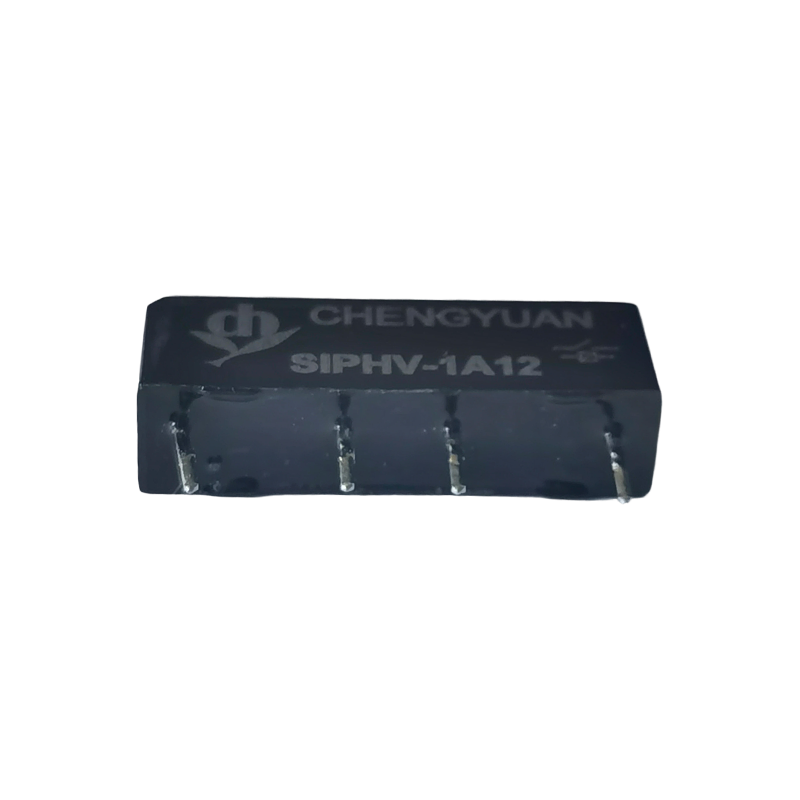

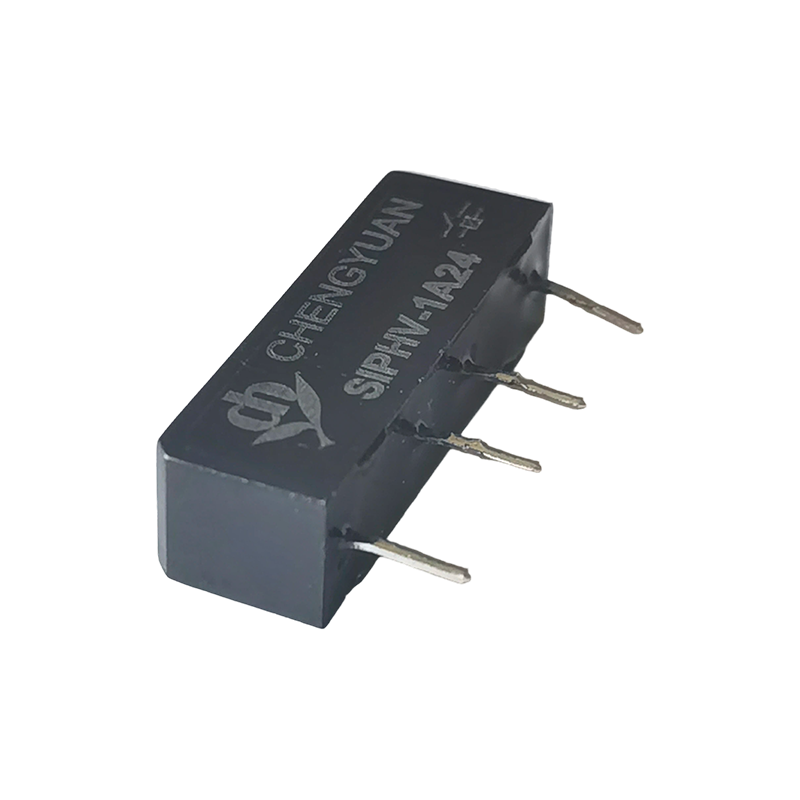

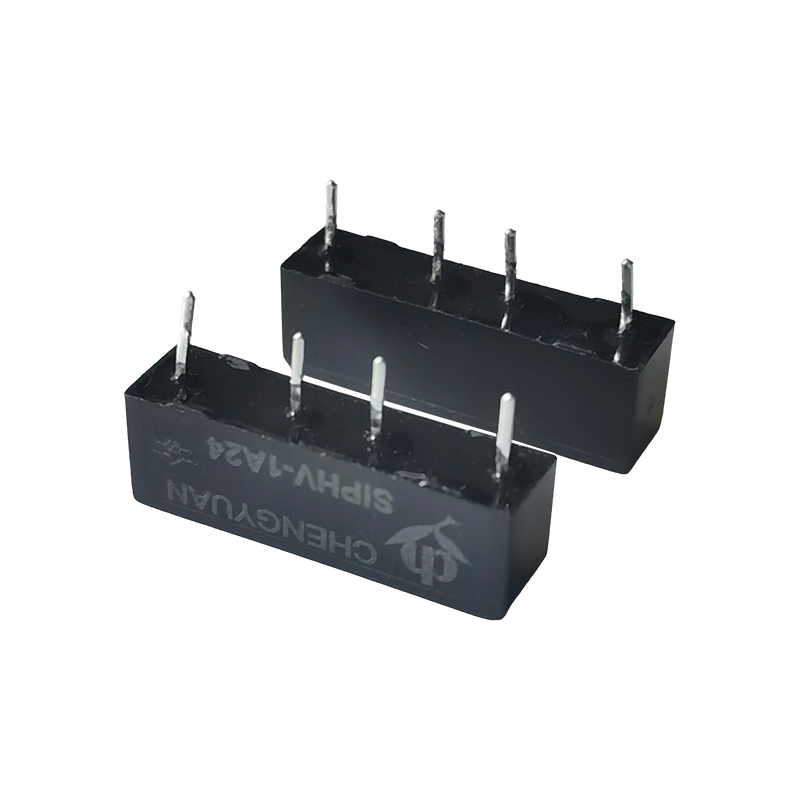

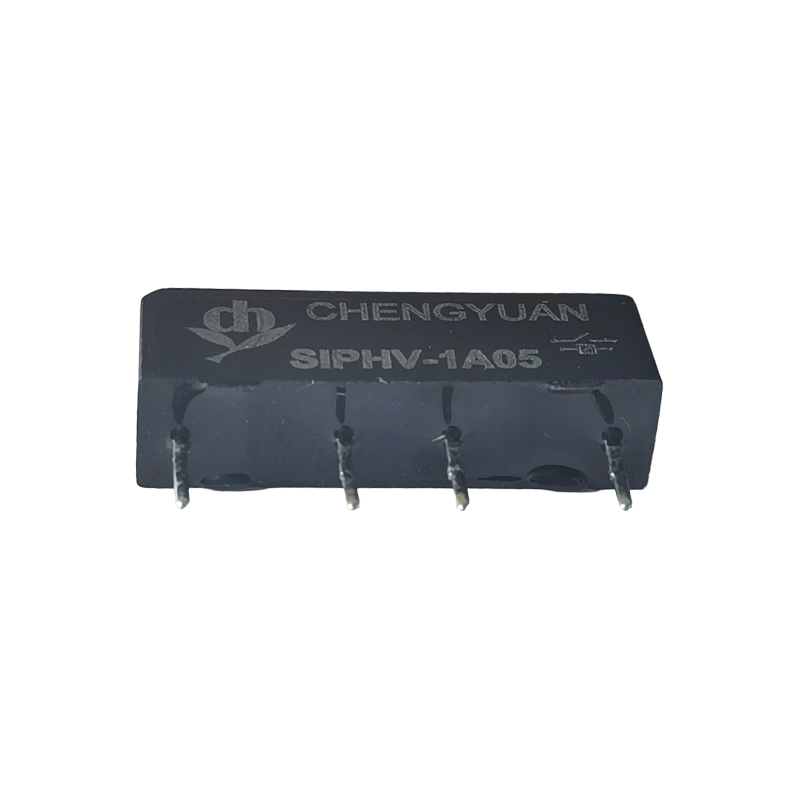

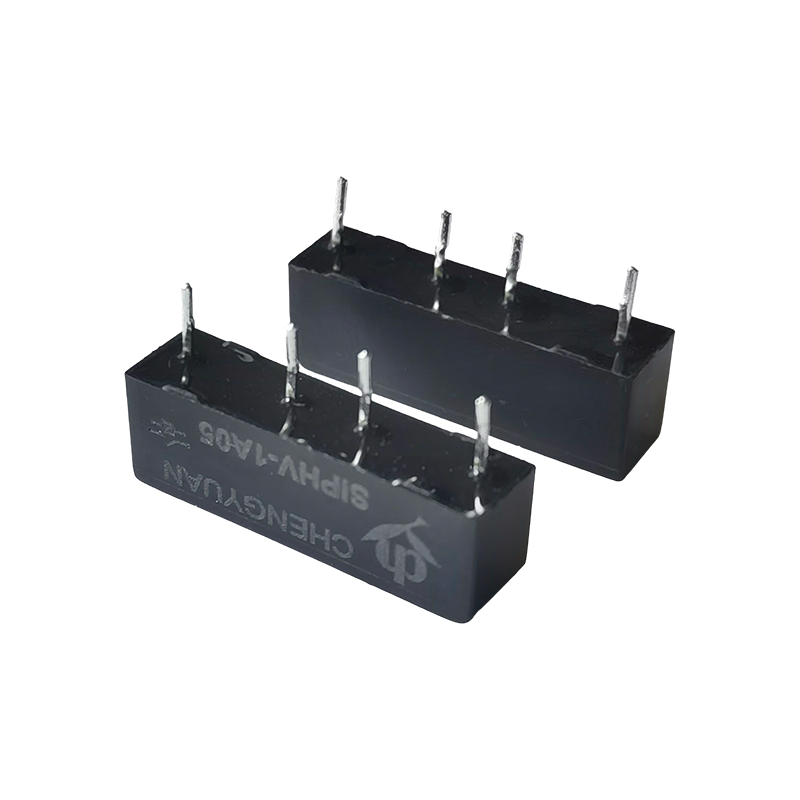

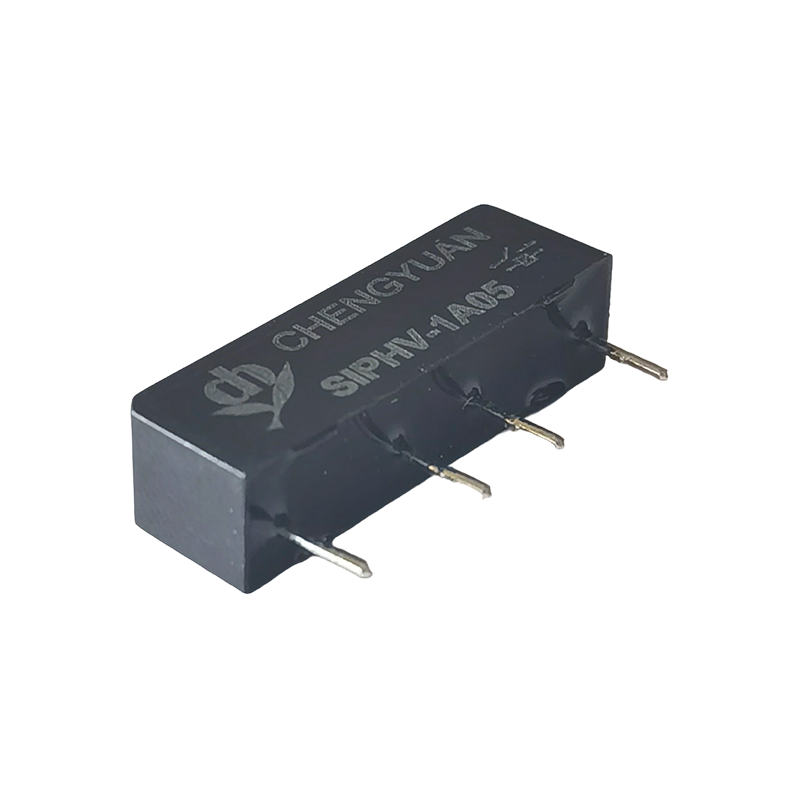

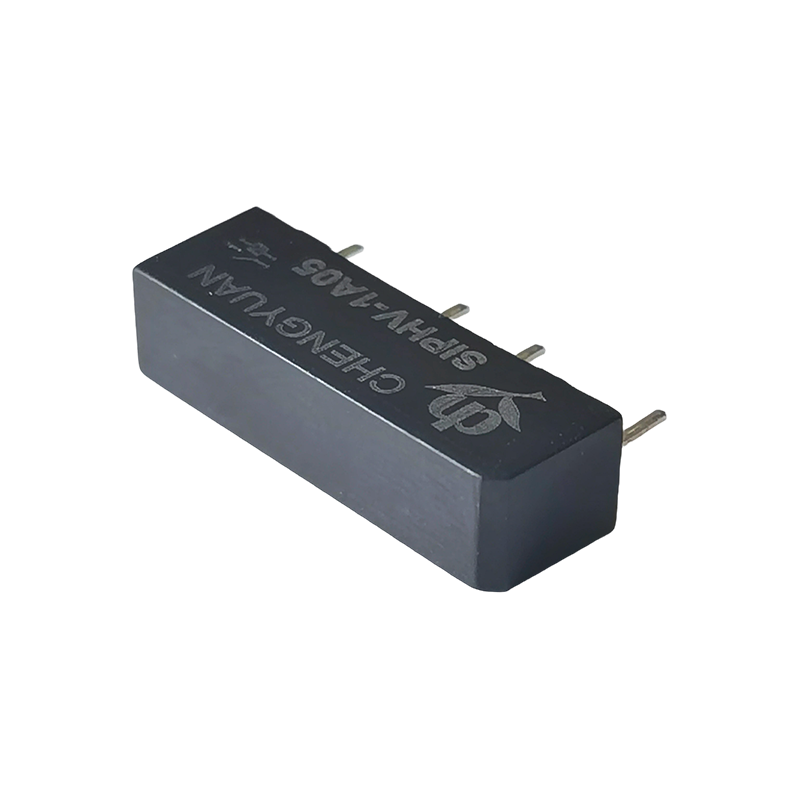

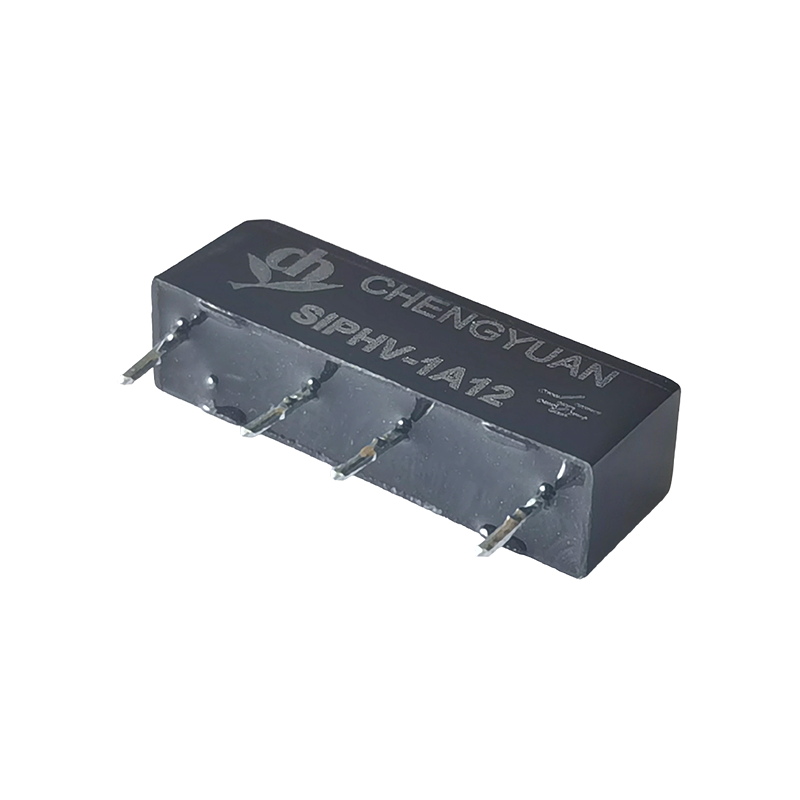

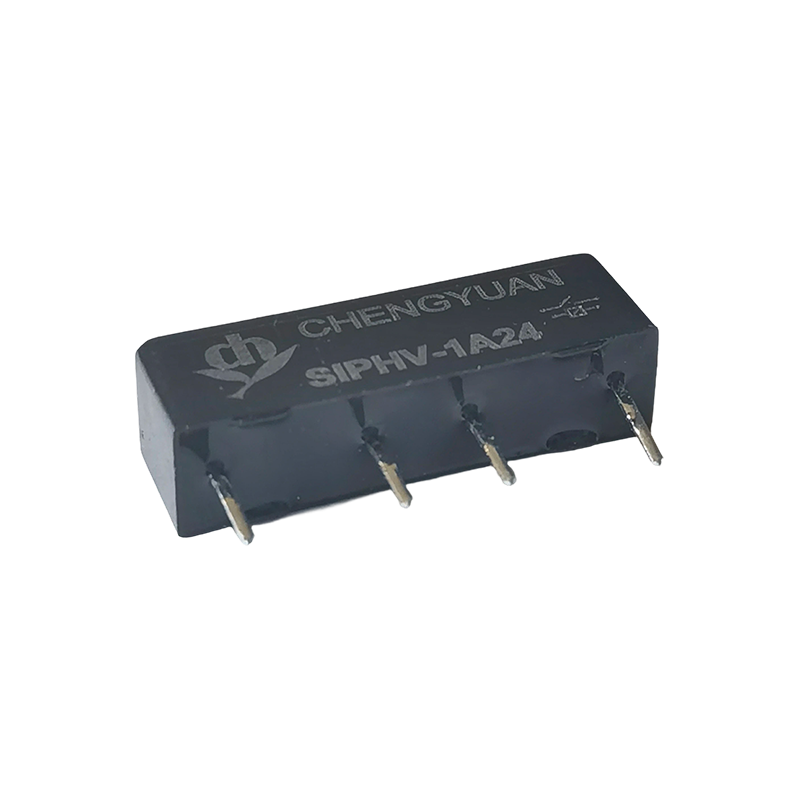

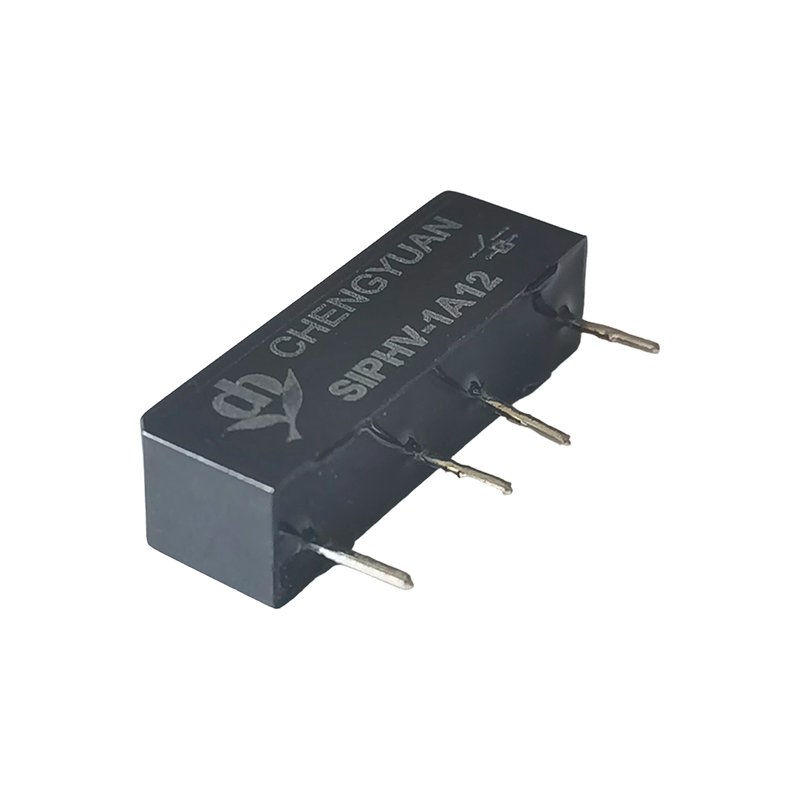

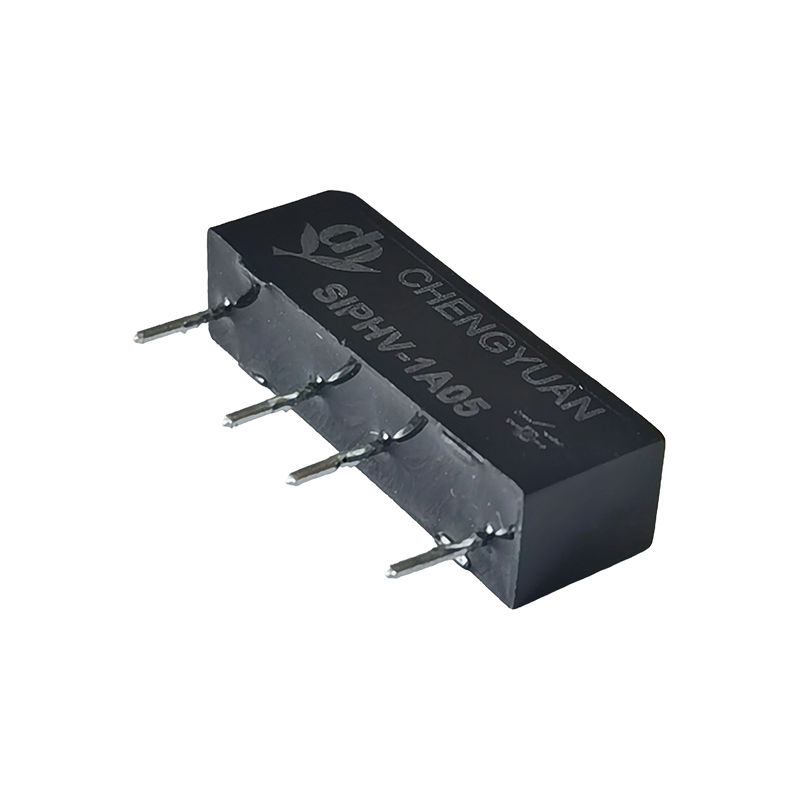

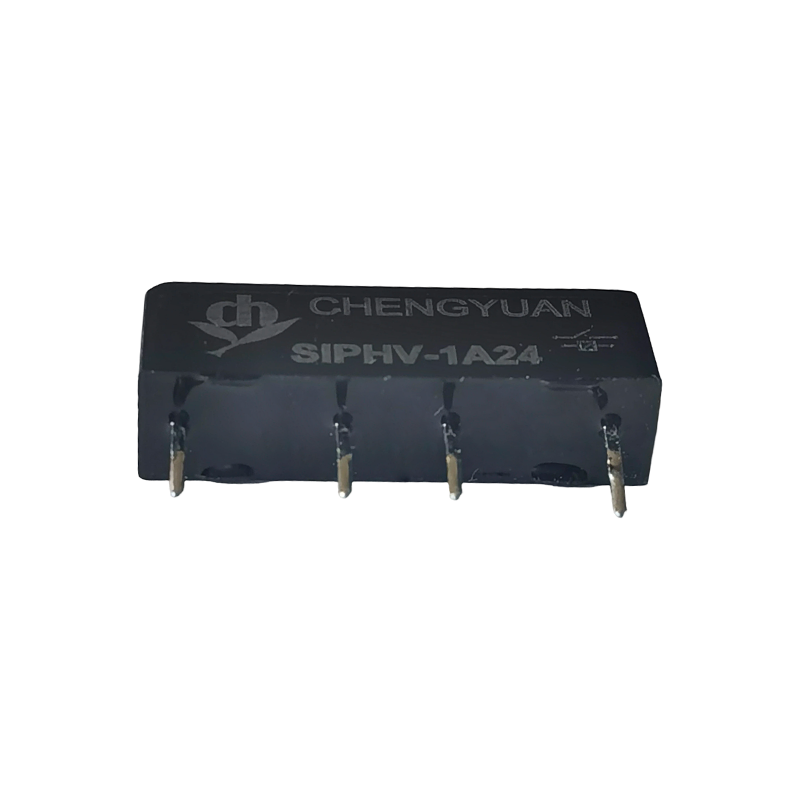

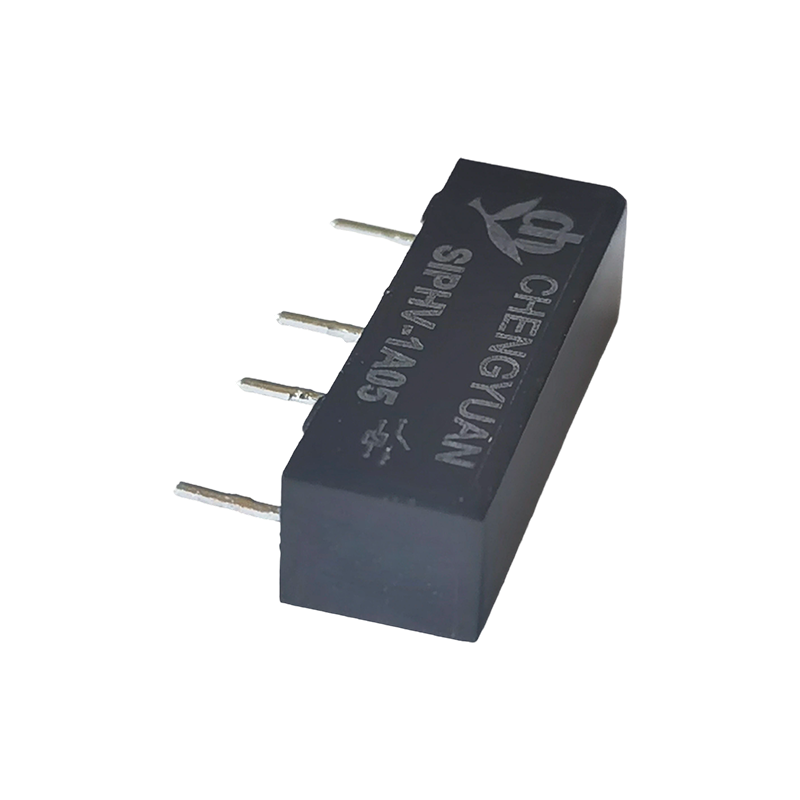

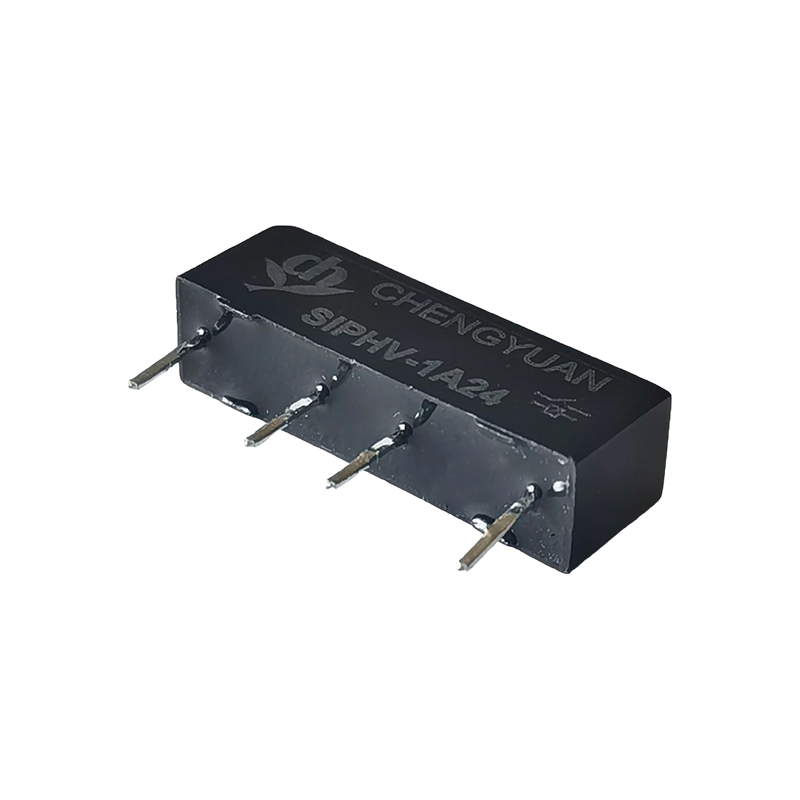

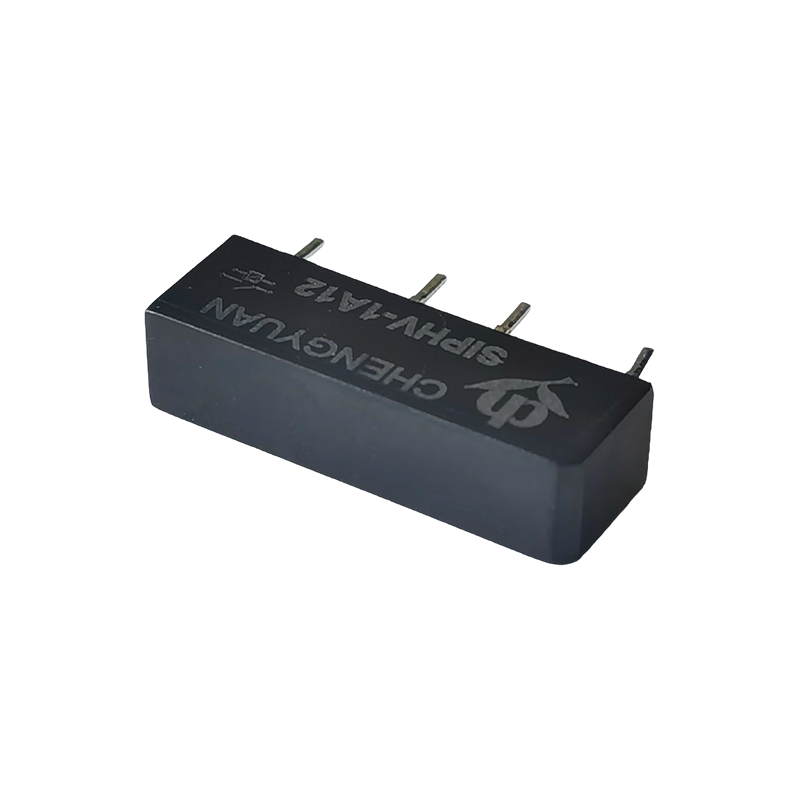

Vlastnosti produktu:
Odolnost vůči ultra vysokému napětí: Maximální jmenovité napětí až 4KVDC, schopné odolat zátěži 1000VAC špička/VDC, daleko přesahující úroveň napěťového odporu typických relé.
Technologie jazýčkových spínačů: Používá jazýčkový spínač jako základní spínací prvek, který nabízí vysokou rychlost spínání, dlouhou životnost a nízký odpor kontaktů.
Miniaturní balení: Kompaktní design SIP (Single In-line Package) výrazně šetří místo na desce plošných spojů a usnadňuje montáž s vysokou hustotou.
Přímá montáž PCB: Navrženo speciálně pro desky plošných spojů, zajišťuje bezpečné pájení a vhodnost pro automatizovanou výrobu.
Nízká spotřeba energie: Rozsah napětí cívky od 3VDC do 24VDC, snadno integrovaná do různých nízkonapěťových řídicích obvodů.
Typické aplikace:
Vysokonapěťové testovací zařízení: Používá se v testovacích přístrojích, jako jsou testery odolnosti proti napětí a testery izolace pro spínání a izolování vysokonapěťových signálů.
Lékařská elektronika: Vhodné pro vysokonapěťové řídicí sekce v lékařských zařízeních, zajišťující bezpečnou izolaci.
Komunikační zařízení: Používá se v obvodových modulech vyžadujících vysokonapěťovou izolaci nebo přepínání v komunikačních systémech.
Přesné měřicí přístroje slouží jako klíčová součást pro přepínání vysokonapěťových signálů ve vysoce přesných měřicích systémech.
Průmyslová automatizace: Používá se pro přenos signálu a ochranu ve vysokonapěťových řídicích obvodech.
| Kontaktní hodnocení |
| Kontaktní ujednání | 1A; |
| Kontaktní hodnocení | 100 W (maximální spínací napětí 350 V DC, 300 V AC) |
| Maximální spínací napětí | 1000VAC špička/VDC |
| Maximální spínací proud | 1,0A |
| Max. nosný proud | 2,5A |
| Předpokládaná délka života | 5VDC 10mA 5X108 Ops 1KVDC 1mA 1X105 Ops |
| Parametr cívky |
| Napětí cívky (VDC) | Odpor cívky Ω ± 10 % | Normální proud (mA) | Uvolňovací napětí VDC (min) (8 % jmenovitého napětí) | Sběrné napětí VDC (Max) (75 % jmenovitého napětí) |
| Hodnoceno | Max |
| 5 | 6.50 | 120 | 41.7 | 0.5 | 3.8 |
| 12 | 15.6 | 500 | 24.0 | 1.2 | 9.0 |
| 24 | 31.2 | 2000 | 12.0 | 2.4 | 16.8 |
Upozornění: 1, Použití jakéhokoli napětí cívky nižšího, než je jmenovité napětí cívky, ohrozí činnost relé.
2, náběhové a uvolňovací napětí slouží pouze pro testovací účely a nelze je používat jako kritéria návrhu.
| Provozní stav |
| Kontaktní odpor | 150 mΩ |
| Průrazné napětí | Cívka ke kontaktům | 4000 V DC |
| Přes kontakt | 4000 V DC |
| Izolační odpor | Otevřete kontakty 1X1011Ω MIN. Kontakty k cívce 1X1011Ω MIN. |
| Kapacita | Přes otevřený kontakt | 1,0 pF |
| Otevřete kontakt na cívku | 2,0 pF |
| Doba provozu | 1,0 ms |
| Čas vydání | 0,25 ms |
| Provozní teplota | -40℃-85℃ |
| Skladovací teplota | -40℃-105℃ |
| Teplota pájení | 5 sec. max 260℃ |

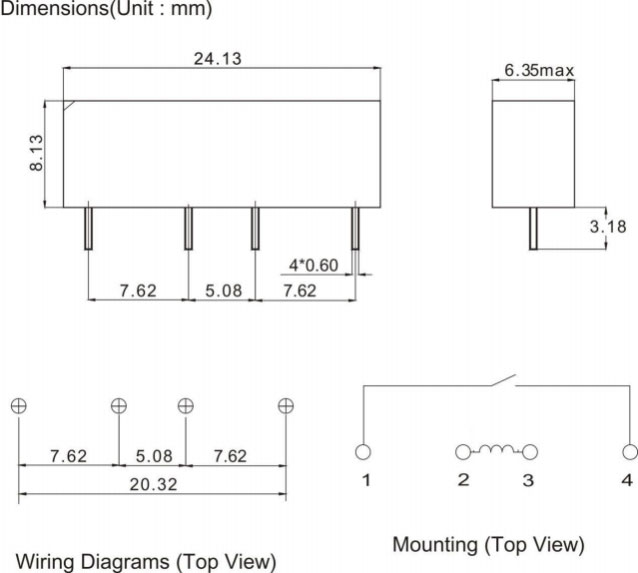

Rozměry (mm)
| Informace o objednávce |
| SIPHV - 1A 12 1 2 3 |
| 1. Číslo dílu: SIPHV 2. Kontaktní formulář: 1A 3. Jmenovité napětí cívky (VDC): DC:5,12,24 |
