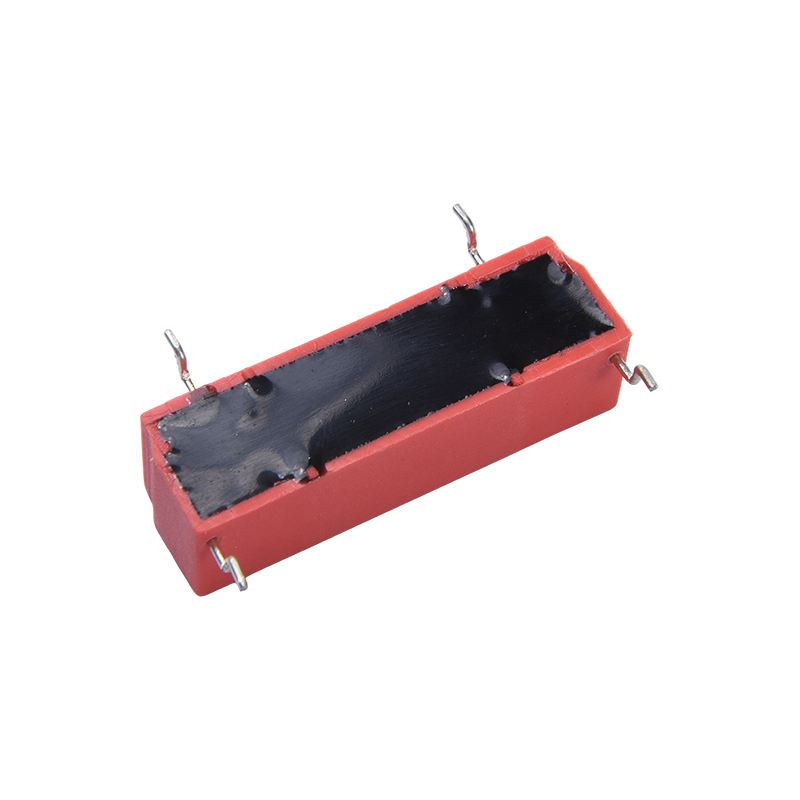

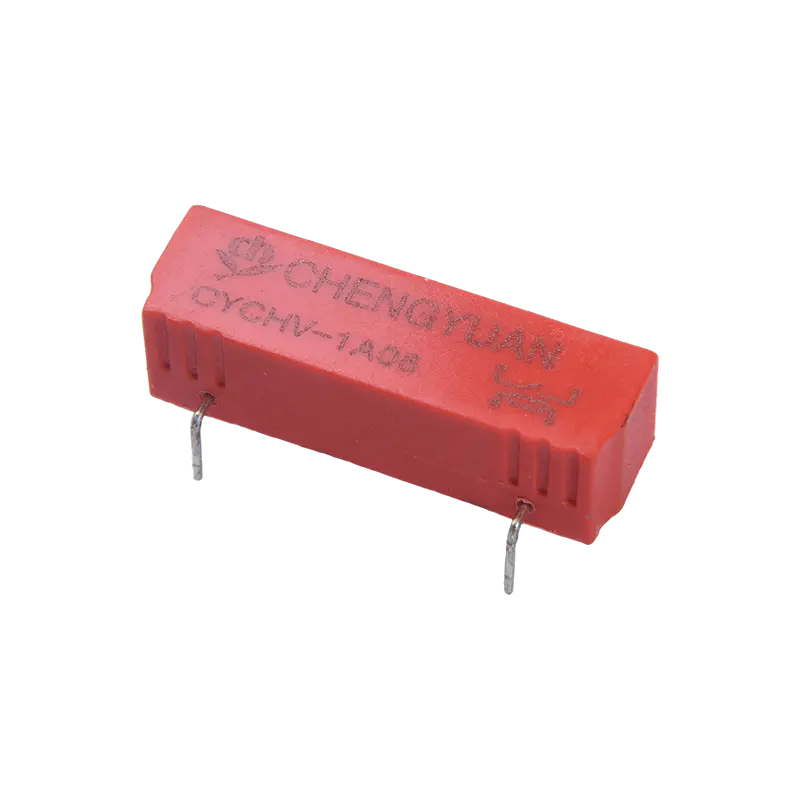

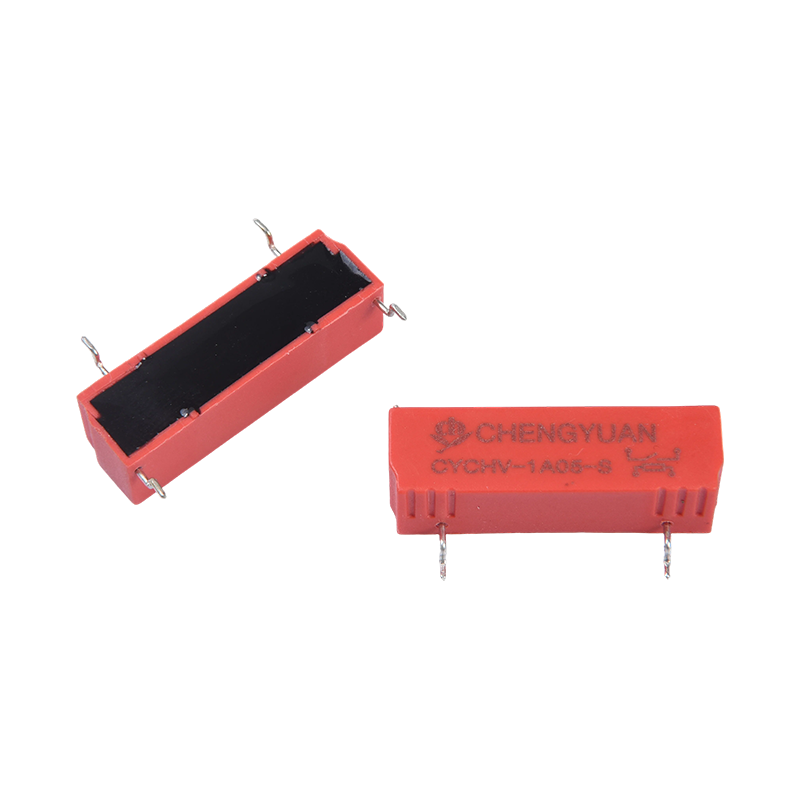

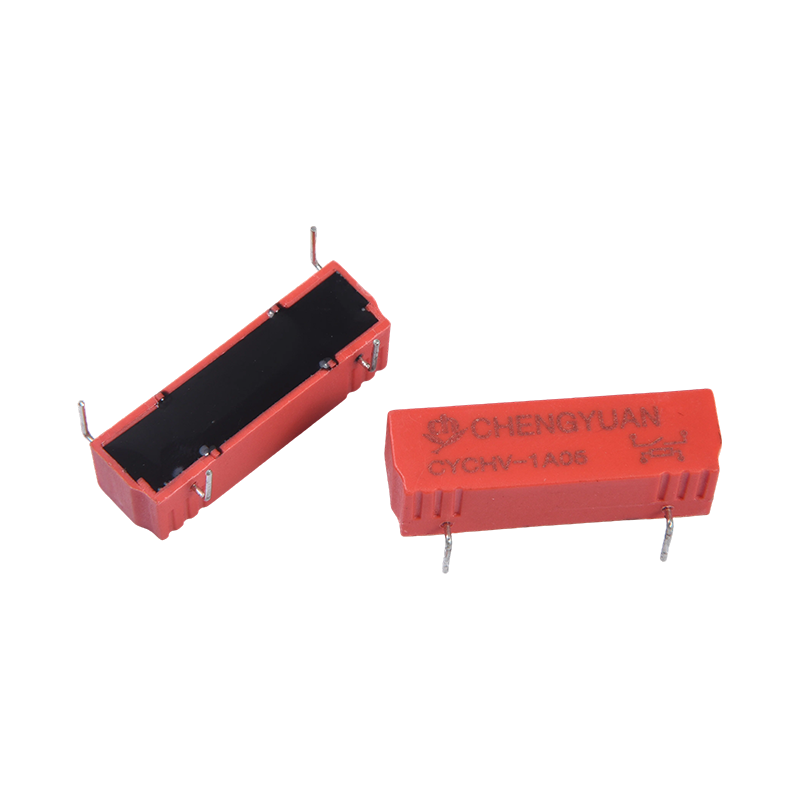

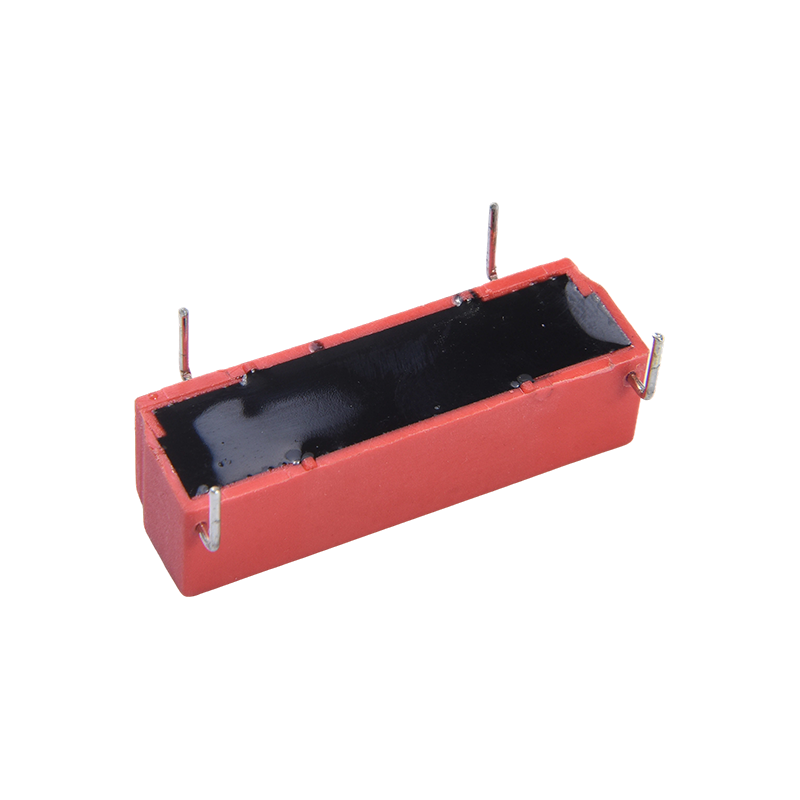

I. Struktura produktu a funkce instalace
1. Struktura jádra: Používá utěsněnou strukturu magnetického jazýčkového spínače ze skleněné trubice, která využívá magnetické pole k ovládání činnosti jazýčkového spínače, čímž je dosaženo účinné izolace vysokonapěťových a nízkonapěťových obvodů;
2. Miniaturizovaný design: Kompaktní velikost, vhodná pro montáž na PCB, šetří vnitřní instalační prostor a usnadňuje rozložení s vysokou hustotou;
3. Stabilita výkonu: Vyznačuje se vysokou citlivostí, dlouhou mechanickou životností a silnou odolností vůči vlivům okolního prostředí, což zajišťuje stabilní provoz ve složitých pracovních podmínkách.
II. Základní funkce a použitelné scénáře
1. Základní funkce: Poskytuje izolaci, spínání a ovládání vysokonapěťových obvodů a zároveň nabízí detekci signálu, řízení nízké spotřeby energie a vysoce spolehlivé spínací funkce, vhodné pro aplikace odolné proti výbuchu/vlhkosti;
2. Nové energetické pole: Použitelné pro systémy detekce izolace a řízení proudu v elektrických vozidlech, nabíjecích hromadách, střídačích, zařízeních pro skladování energie atd.
3. Testování a instrumentace: Používá se v aplikacích vysokonapěťové izolace pro přístroje, vysokonapěťové napájecí zdroje a další testovací oblasti;
4. Další scénáře vysokého napětí: Vhodné pro automatická testovací zařízení (ATE), lékařská zařízení, fotovoltaiku, základnové stanice a další aplikace vyžadující vysokonapěťovou izolaci a spolehlivé přepínání. IV. Využití hlavních výhod
1. Odolnost vůči velmi vysokému napětí: Vynikající izolační vlastnosti a vynikající odolnost vůči napětí mezi kontakty a cívkami zajišťují bezpečný provoz ve vysokonapěťových prostředích.
2. Miniaturizace a vysokonapěťová kompatibilita: Dosahuje schopnosti vysokonapěťového spínání v kompaktní velikosti, čímž splňuje dvojí požadavky na miniaturizaci zařízení a vysokonapěťové řízení;
3. Široká škála aplikací: Pokrývá několik oblastí vysokonapěťových aplikací, jako je nová energetika, testovací přístroje, lékařské vybavení a komunikace, a nabízí velkou všestrannost.
4. Dlouhá životnost a vysoká spolehlivost: Dlouhá mechanická životnost, vysoká citlivost a autoritativní certifikace snižují náklady na údržbu zařízení a rizika selhání.
| Kontaktní údaje |
| Typ | CYCHV |
| Kontaktní materiál | Slitiny rhodia |
| Kontaktní ujednání | 1A |
| Kontaktní odpor | ≤ 150 mΩ Max. (při 1 A 16 V DC) |
| Jmenovitá zátěž (odporová zátěž）) | 10mA 1500VDC/ 15mA 1000VDC / 1A 30VDC |
| Max. spínací proud | 1A |
| Max. spínací napětí | 1500VAC/1000VDC |
| Max. Přenosný proud | 2,5A |
| Charakteristika |
| Doba provozu (při jmenovitém napětí cívky) | ≤ 1,5 ms Max. |
| Čas uvolnění | ≤ 0,5 ms Max. |
| Izolační odpor | Minimálně 10 000 MΩ (při 100 V DC, RH < 45 %) |
| Dielektrická pevnost | Mezi otevřenými kontakty: Standardní 3000 V DC Vysokotlaký typ 3 500 V DC |
| Mezi cívkou a kontaktem: 7000VDC |
| Odolnost proti vibracím | 10-55Hz, 20g |
| Odolnost proti otřesům | 1/2 poloviční sinusovka, 11 ms, 3 axiální, 30G |
| Vytrvalost | Mechanická odolnost （10800ops./h) | 100000000 ops. (při pokojové teplotě) |
| Elektrická výdrž (360 os./h) | 100 000 ops. (při pokojové teplotě) |
| Okolní teplota | -40 ℃ ~ 105 ℃ |
| Hmotnost | Přibl. 4,5 g $ $ |
| Data cívky (při 20 ℃) |
| Nominální napětí (VDC) | Nominální provozní aktuální ±10 % (mA) | Odpor cívky ±10 % (Ω) | Nominální operating moc | Provozní napětí (Max.) | Uvolněte napětí (min.) | Max. dovolené napětí |
| 5 | 40 | 120 | 0.2 | 75 % nominální hodnoty napětí | 5 % nominální hodnoty napětí | 130 % nominálního napětí |
| 12 | 24 | 500 | 0.288 |
| 24 | 12 | 2000 | 0.288 |
Výše uvedená data jsou počáteční hodnoty. Nenastavujte maximální povolené napětí na cívce po dobu déle než 10 minut , aby se nepřehřála třetí cívka.

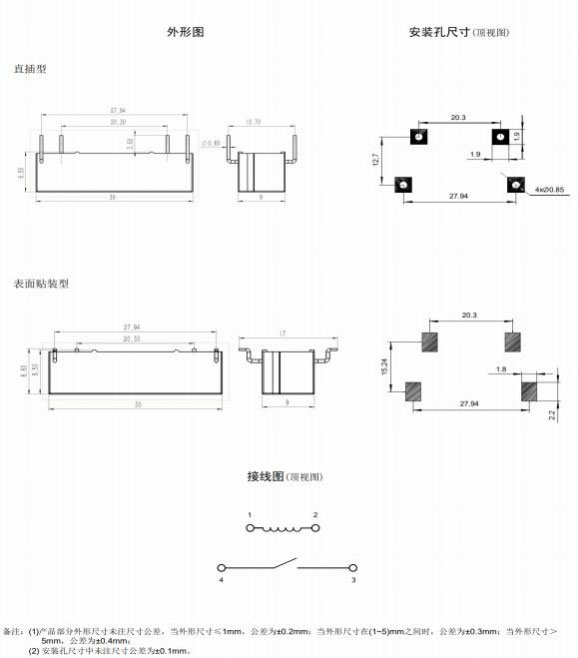

Obrysový rozměr, Schéma zapojení, rozložení desky plošných spojů (Jednotka:mm)
Informace o objednávce
CYCHV - 1 A - 12 V DC - S - XX
1 2 3 4 5 6
1：Typ：CYCHV
2: Počet pólů: 1–1 pól
3: Uspořádání kontaktu: A Od A
4: Nominální napětí: 5,12,24VDC
5： Montážní forma：（THT) ; S (SMT)
6: Speciální parametr: Nil-Standard typ
Písmeno nebo číslo – speciální požadavek
Prohlášení: Specifikace je pouze orientační. Specifikace se mohou bez předchozího upozornění změnit.
Nemohli jsme vyhodnotit veškerý výkon a všechny parametry pro každou možnou aplikaci. Uživatelé by tedy měli mít správnou pozici k výběru
vhodný produkt pro vlastní aplikaci. V případě hermeticky uzavřených relé po instalaci a čištění před použitím otevřete ventilační otvor v pouzdře. Máte-li jakýkoli dotaz, obraťte se na Chengyuan se žádostí o technické služby. Je však odpovědností uživatele určit , který produkt by měl být použit.
