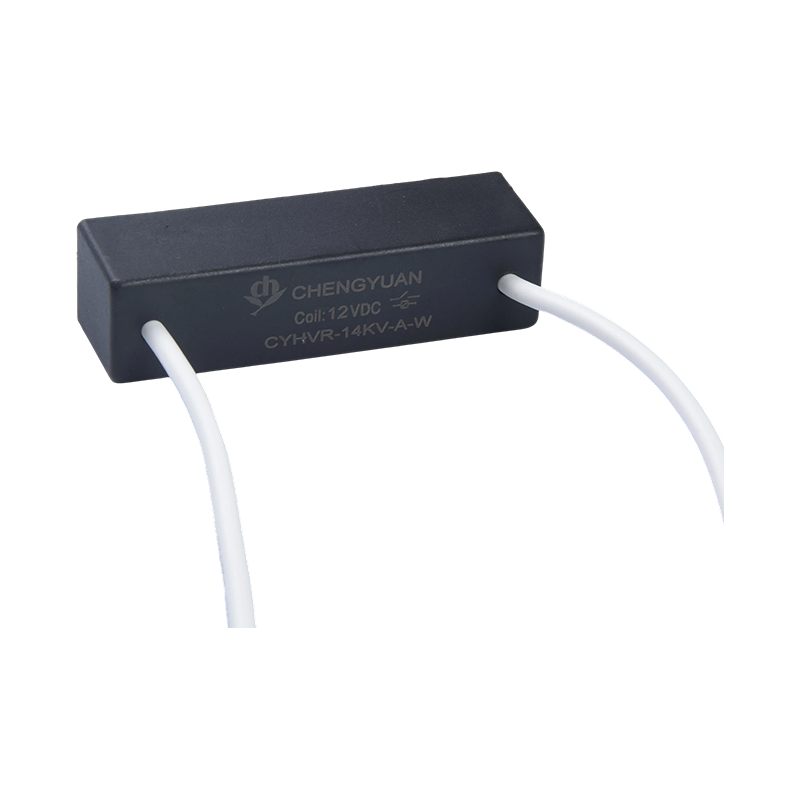

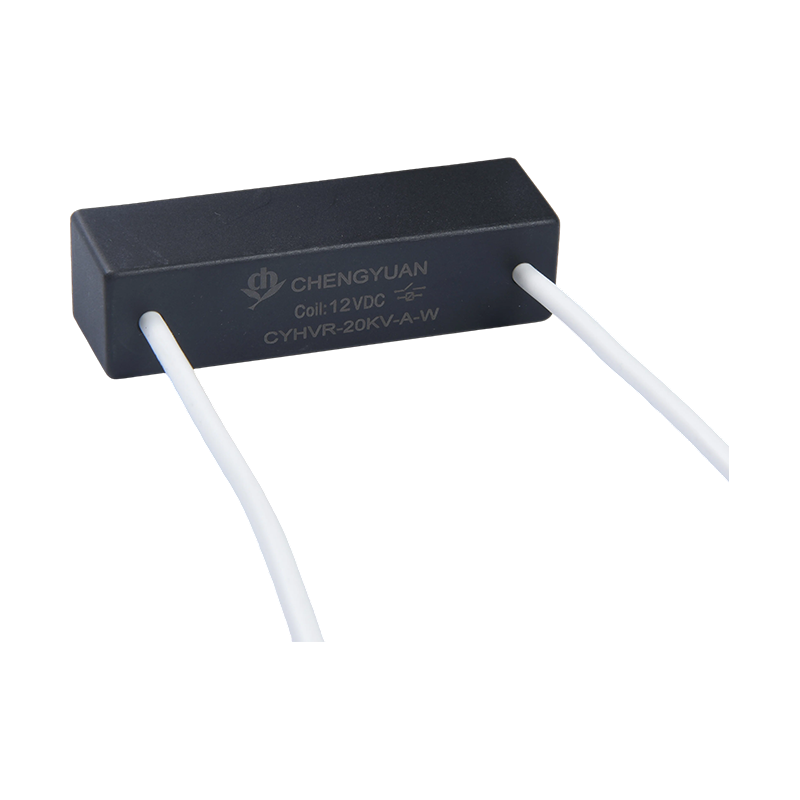

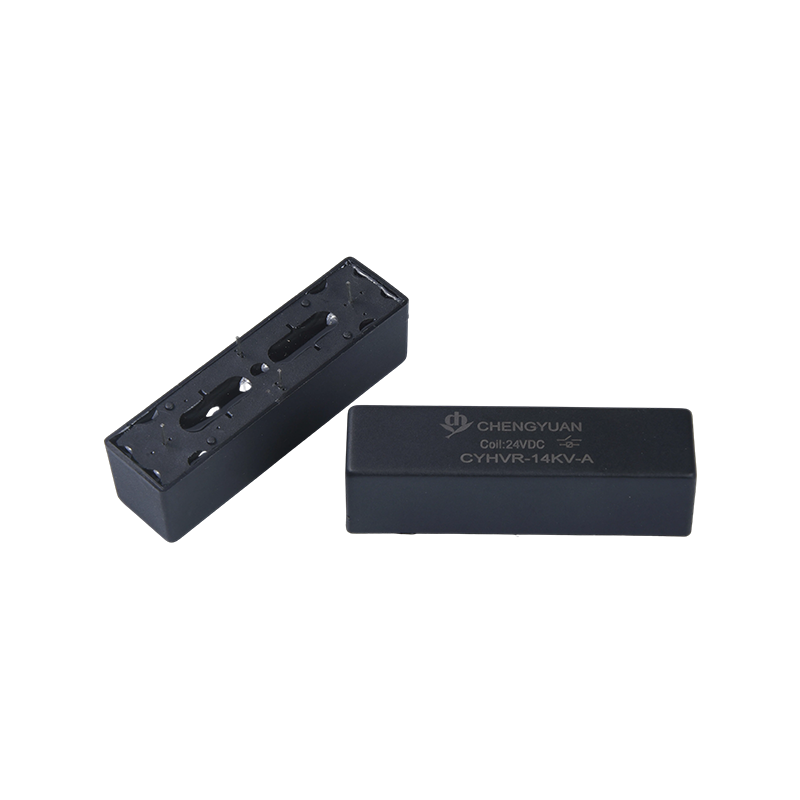

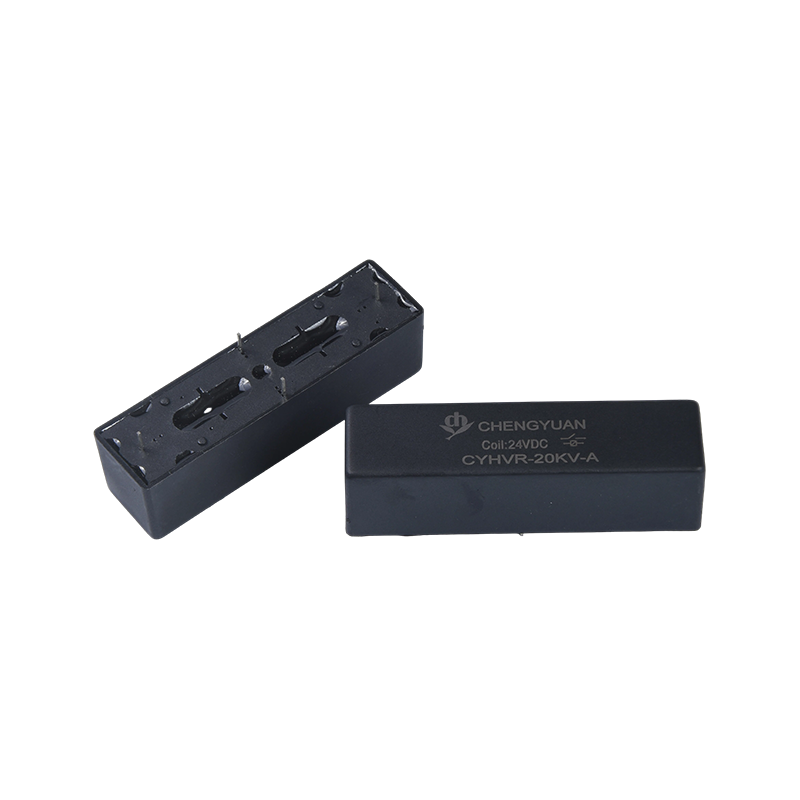

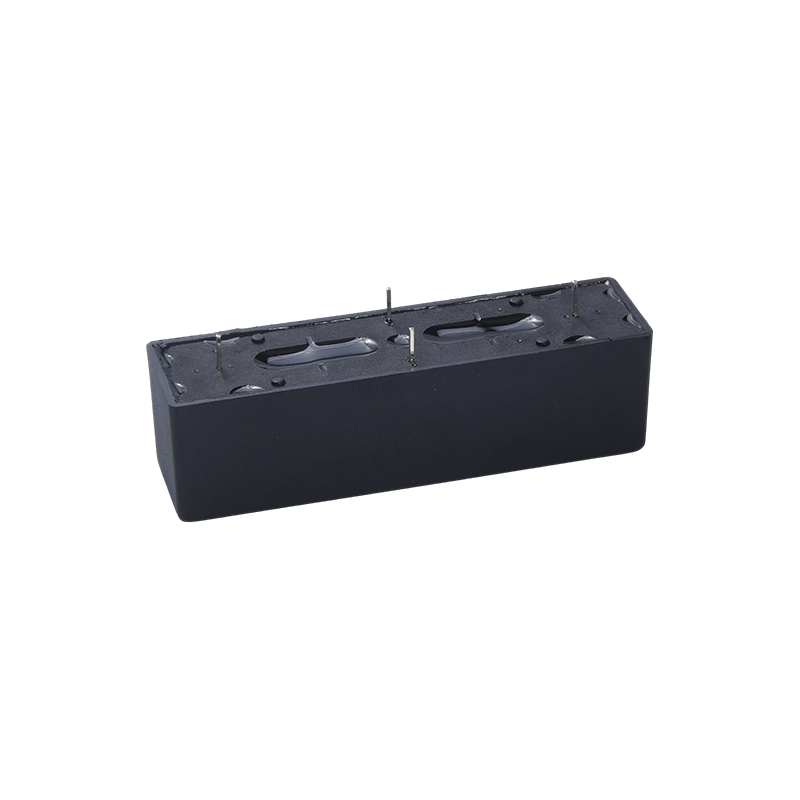

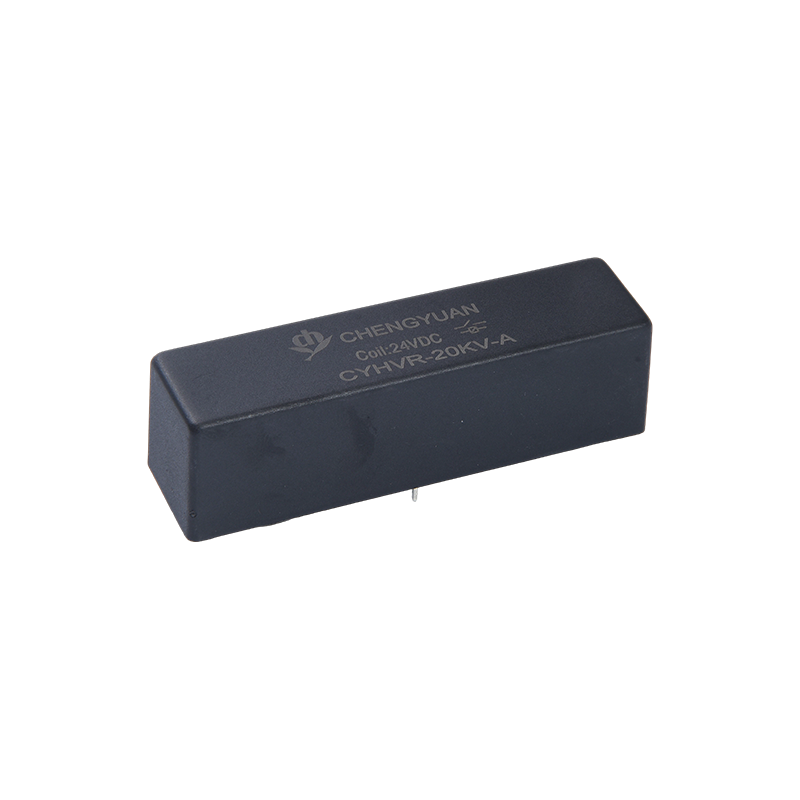

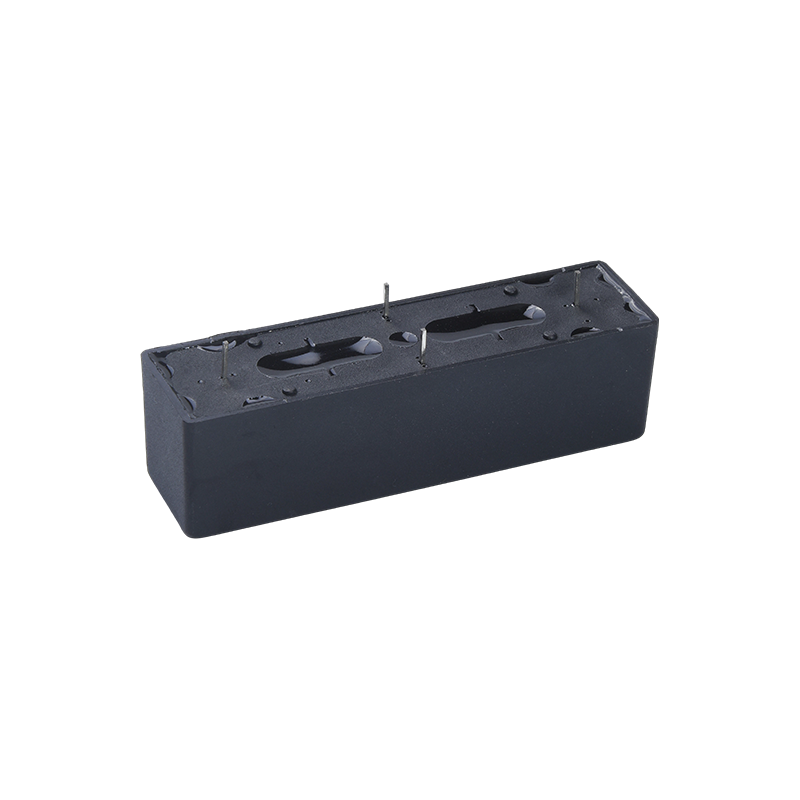

Vlastnosti produktu:
Vysokoproudové spínání: Udržuje zatížitelnost 3A i ve vysokonapěťových prostředích a podporuje požadavky na spínání tam, kde koexistuje vysoké napětí a vysoký proud.
Spolehlivý izolační výkon: Využívá technologii jazýčkových spínačů k zajištění vynikající izolace signálu a zajištění bezpečnosti řídicího systému.
Flexibilní možnosti instalace: K dispozici ve dvou konfiguracích: typ PCB a PCB s drátovým typem, které se přizpůsobují různým uspořádáním desek plošných spojů a požadavkům na povrchovou vzdálenost vysokého napětí.
Široký rozsah napětí cívky: Napětí cívky se pohybuje od 5VDC do 24VDC, což usnadňuje kompatibilitu se standardními řídicími obvody.
Typické aplikace:
Nové energetické systémy: Používají se ve fotovoltaických (PV) střídačích a systémech skladování energie pro spínání vysokonapěťových DC přípojnic a řízení nabíjení a vybíjení.
Vysokonapěťové testovací zařízení: Slouží jako součást přepínání jádra ve vysokonapěťových testerech pro testování odolnosti proti napětí a detekci izolace.
Výkonová elektronika: Poskytuje automatickou ochranu a řízení obvodu ve vysokonapěťových měničích.
Letectví a kosmonautika: Vhodné pro vysokonapěťové řídicí obvody v avionických zařízeních, splňující přísné bezpečnostní normy.
Průmyslové vysokonapěťové řízení: Používá se v průmyslové automatizaci pro ochranu vysokonapěťových zařízení a řízení přepínání obvodů.
| Kontaktní hodnocení |
| Kontaktní ujednání | 1 Formulář A 1 Formulář B |
| Kontaktní hodnocení | 50W |
| Max. spínací napětí (DC nebo AC PEAK) Max | DC.7,5KV, |
| Průrazné napětí min | DC.10KV |
| Max.spínací proud | 2,0A |
| Max. Nosný proud | 3,0A |
| Operation Life | Elektrické | DC.10000V-1mA 0,5X106 MIN provozů (R.L.) |
| Mechanické | 1*108 MIN operací (R.L.) |
| Parametr cívky (23℃) |
| Napětí cívky (VDC) | Cívka Odpor Ω ± 10 % | Normální proud (mA) | Vypínací napětí VDC (Min) (10 % jmenovitého napětí) | Zvedací napětí VDC (Max) (80 % jmenovitého napětí) |
| Hodnoceno | Max |
| 5 | 6.5 | 50 | 100.0 | 0.5 | 4.0 |
| 12 | 15.6 | 200 | 60.0 | 1.2 | 9.6 |
| 24 | 31.2 | 720 | 33.3 | 2.4 | 19.2 |
Upozornění: 1, Použití jakéhokoli napětí cívky, které je nižší než jmenovité napětí cívky, ohrozí funkci relé.
2. Zvedací a uvolňovací napětí slouží pouze pro testovací účely a nesmí být použito jako kritéria návrhu.
| Provozní stav |
| Kontaktujte odpor | 150 mΩ |
| Průrazné napětí | Otevřete Kontakty | DC 10KV |
| Kontakty na COIL | DC 20KV |
| Izolační odpor | Otevřete Kontakty | Otevřené kontakty 1X109ΩMIN.(DC.100V) |
| Kontakty na COIL | Kontakty k cívce 1X109ΩMIN.(DC.100V) |
| Elektromotorická kapacita | 2,0 pF MAX. |
| Doba provozu | 4,0 ms |
| Čas vydání | 2,0 ms |
| Vibrace | 20G (0~55Hz,1,5mm) |
| Šok | 30G (11 mS, 1/2 sinová vlna) |
| Provozní teplota | -20℃-70℃ |
| torage Teplota | -35℃-90℃ |
| Teplota pájení | 5 sec. max 260℃ |

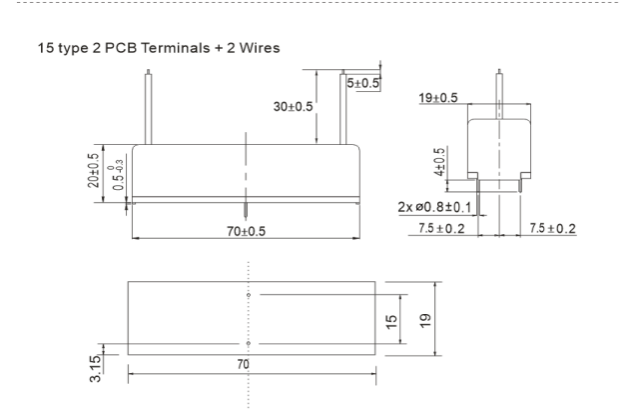

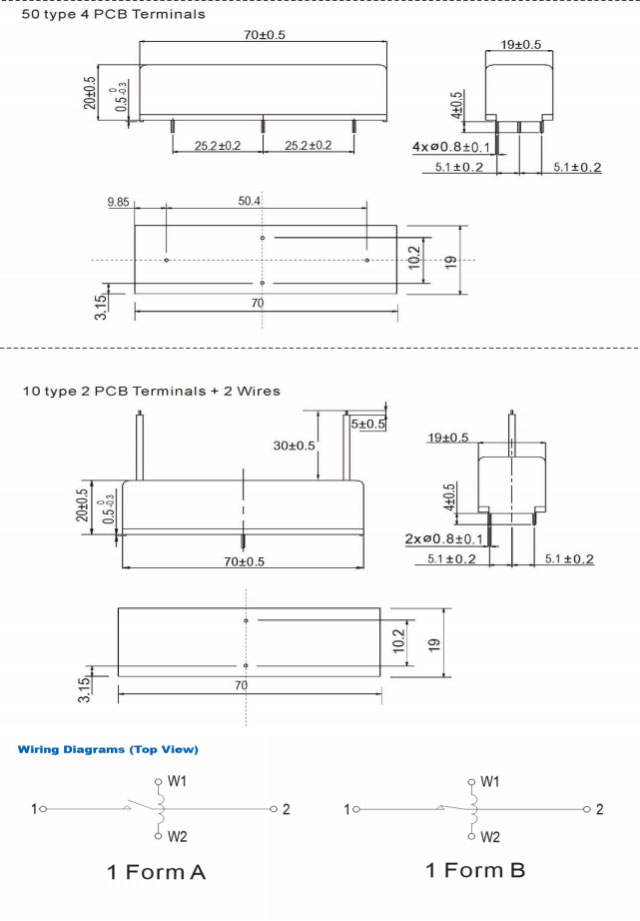

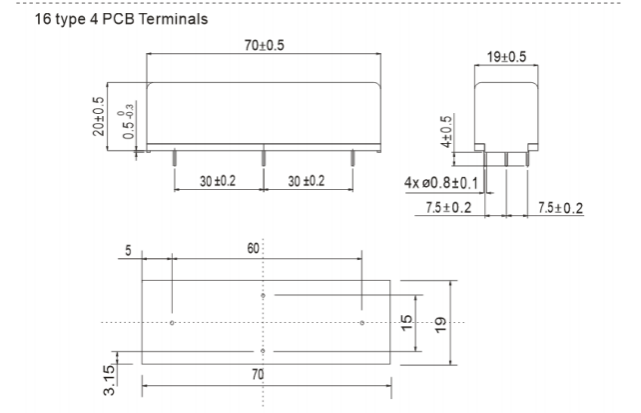

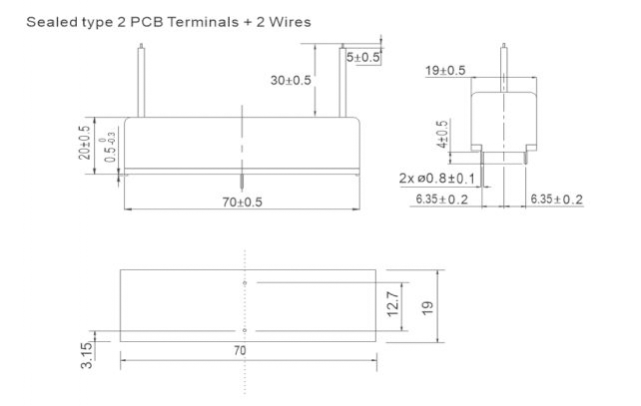

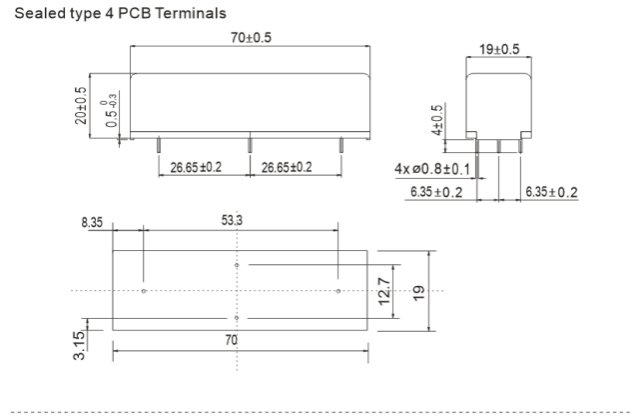

Rozměry (mm/palec)
| Informace pro objednání |
| CYHVR- 12 – A - 14 K - W - 15 1 2 3 4 5 6 |
| 1,art number: CYHVR 2,Jmenovité napětí cívky (V): DC:12,24 3, Kontaktní formulář: A: Normálně otevřeno, B: Normálně zavřeno 4, Min. průrazné napětí: DC:10 KV 5, Typ svorek: NIL: typ PCB, W: drát PCB 6. Vzdálenost svorek: NIL: Utěsněný typ, 15: 15 typ, 16:16 typ, 10:10 typ, 50:50 typ |
1. Průrazné napětí Je DC.15KV

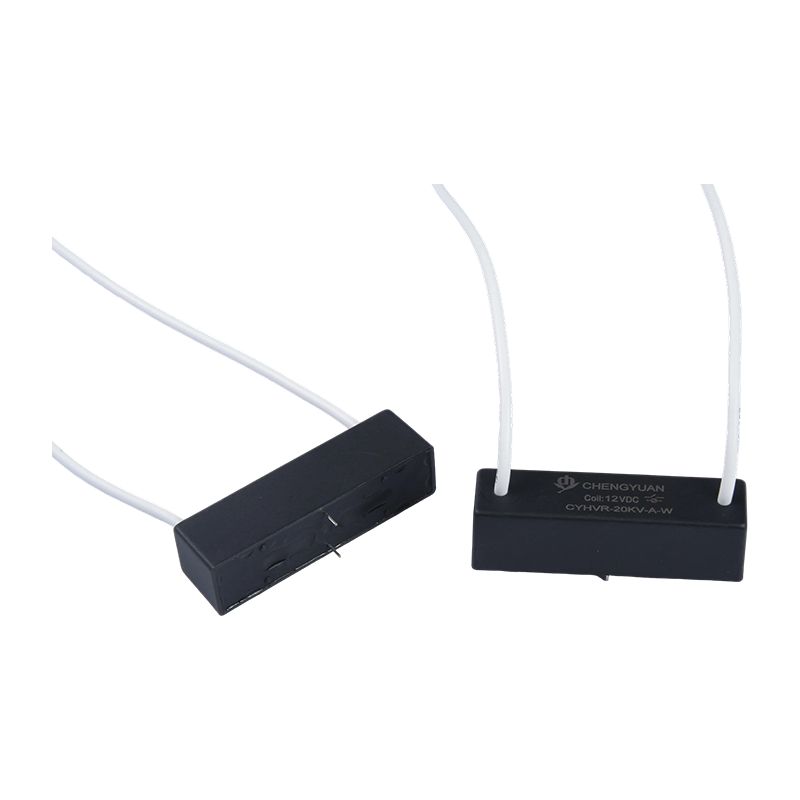

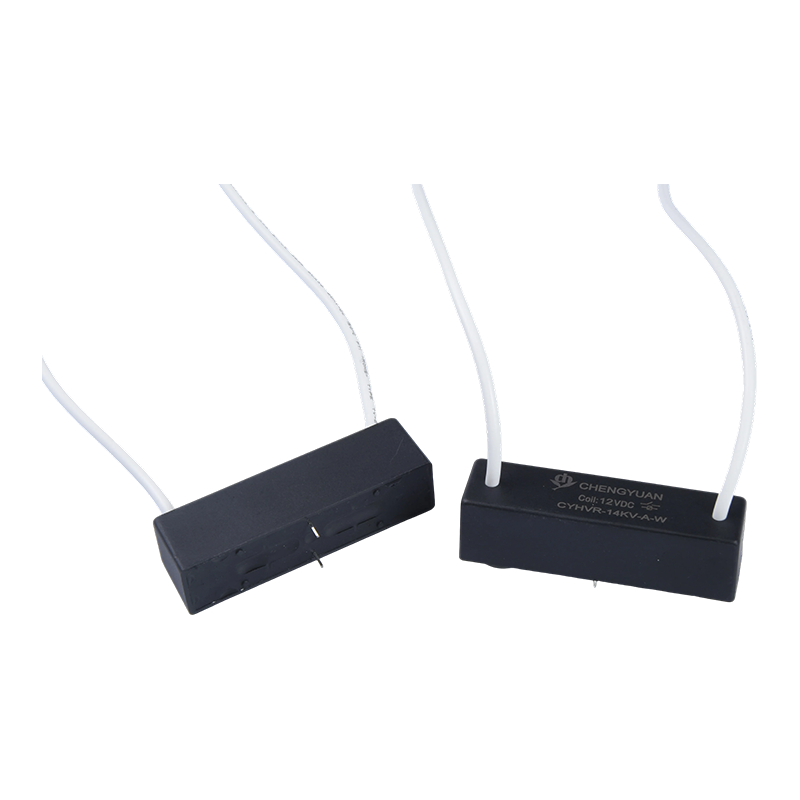

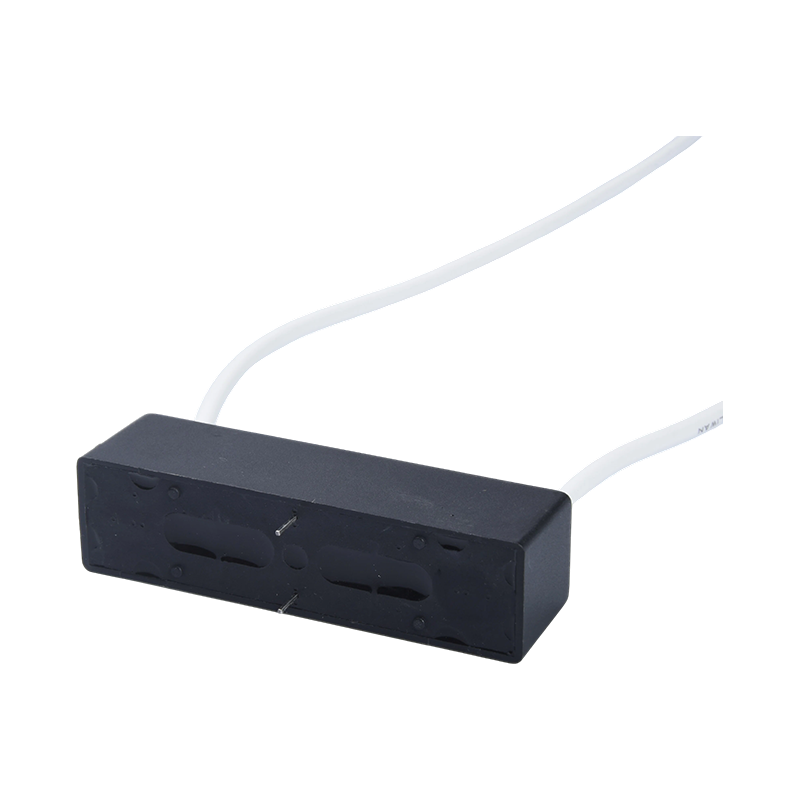

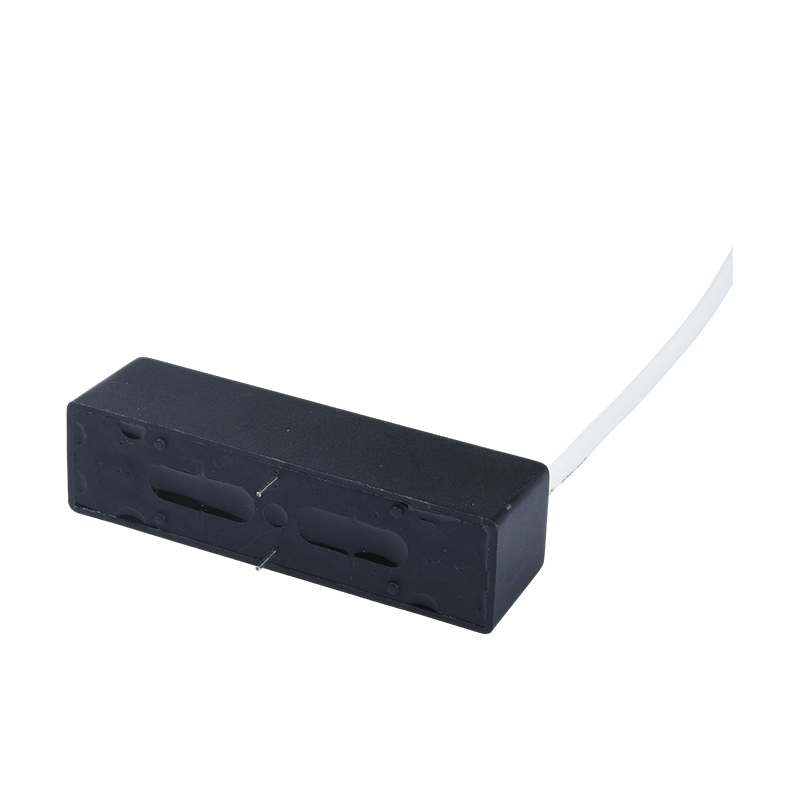

2, typ PCB, typ drátu PCB
| Kontaktní hodnocení |
| Kontaktní ujednání | 1 Formulář A 1 Formulář B |
| Kontaktní hodnocení | 50W |
| Max. spínací napětí (DC nebo AC PEAK) Max | DC.10KV, |
| Průrazné napětí min | DC. 15KV |
| Max.spínací proud | 2,0A |
| Max. Carry Current | 3,0A |
| Operation Life | Elektrické | DC.10000V-1mA 0,5X106 MIN Operations (R. L.) |
| Mechanické | 1*108 MIN operací (R.L.) |
