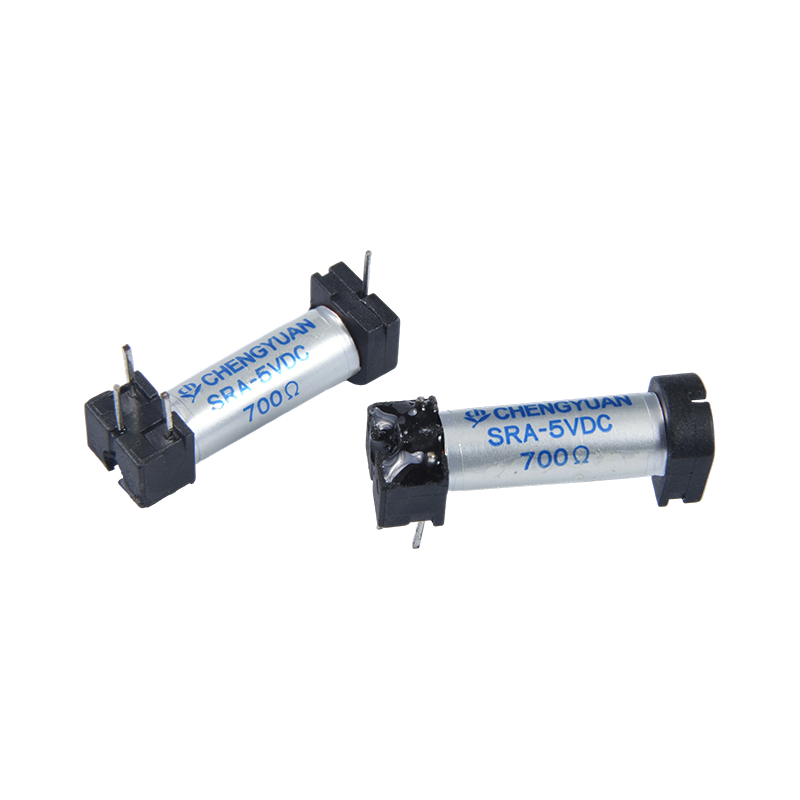

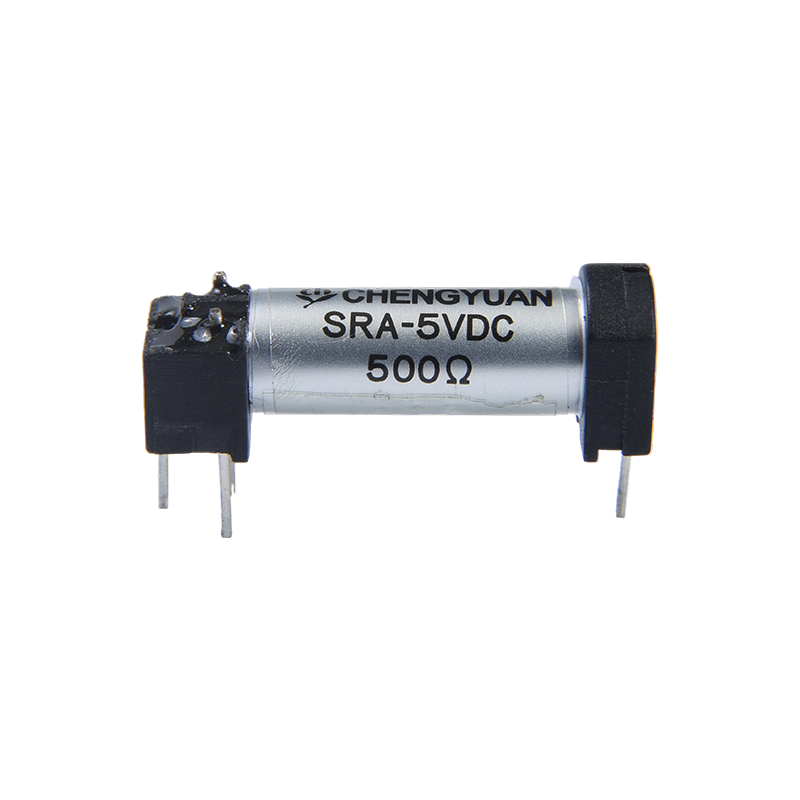

I. Vlastnosti produktu
1. Miniaturizovaný design: Malá velikost a nízká hmotnost efektivně šetří místo na desce PCB, vhodné pro scénáře s vysokou hustotou montáže;
2. Pohodlná instalace: Podporuje přímé pájení na desky plošných spojů, kompatibilní s automatizovanými pájecími procesy, zlepšuje efektivitu montáže;
3. Spolehlivá struktura: Přijímá strukturu jazýčkového spínače, která nabízí silnou odolnost proti nárazům a vibracím a zajišťuje stabilní provoz v různých prostředích.
II. Výhody
1. Vysoká citlivost: Konstrukce s vysokou citlivostí umožňuje rychlou odezvu na slabé řídicí signály a zlepšuje přesnost ovládání;
2. Nízká spotřeba energie: Nízká spotřeba energie cívky, vhodná pro elektronická zařízení napájená bateriemi nebo s nízkou spotřebou;
3. Silná přizpůsobivost prostředí: Vynikající odolnost proti nárazům a vibracím, dlouhá životnost, snížení nákladů na údržbu a výměnu zařízení;
4. Flexibilní instalace a výběr: Podporuje přímé pájení desek plošných spojů, s dostupnými specifikacemi impedance více cívek, které vyhovují různým obvodům a požadavkům na instalaci.

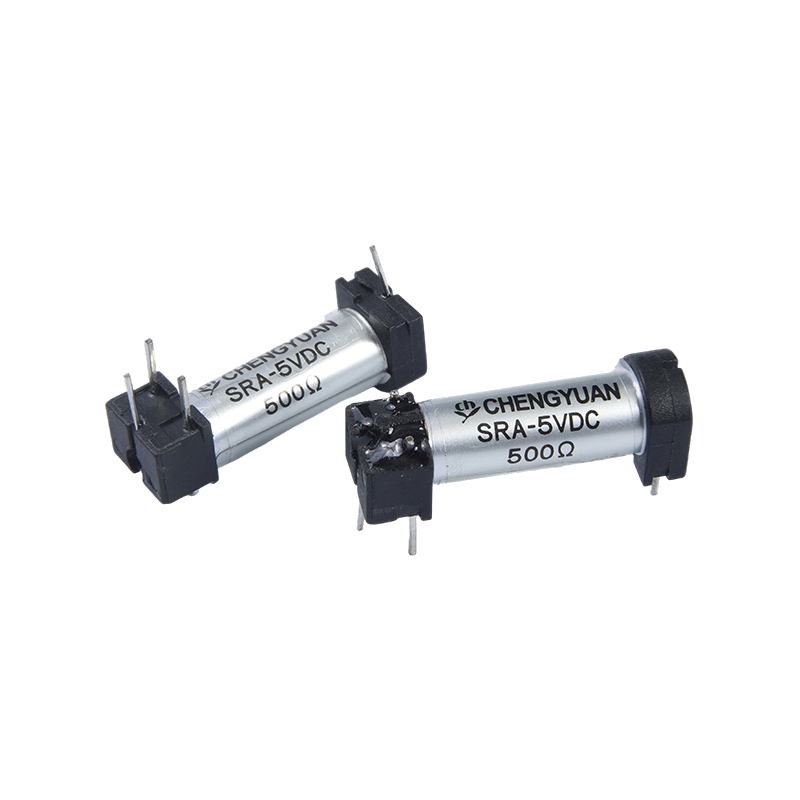

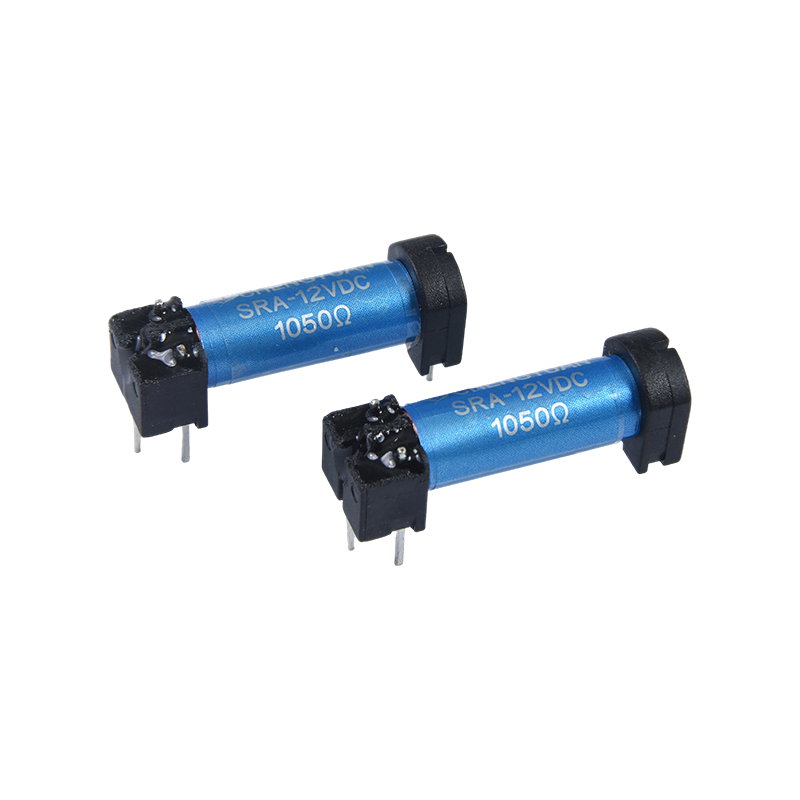

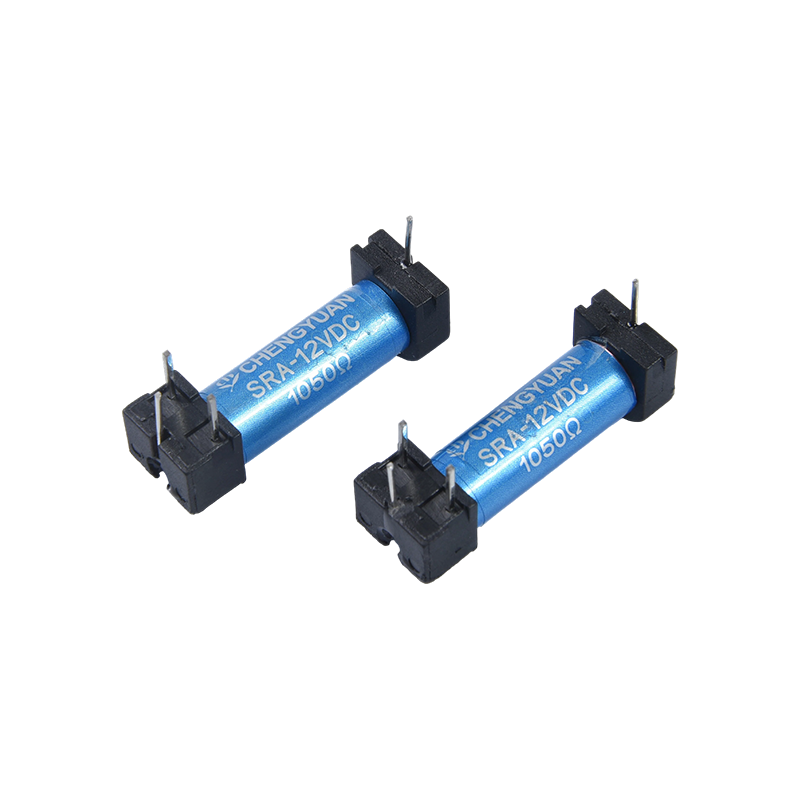

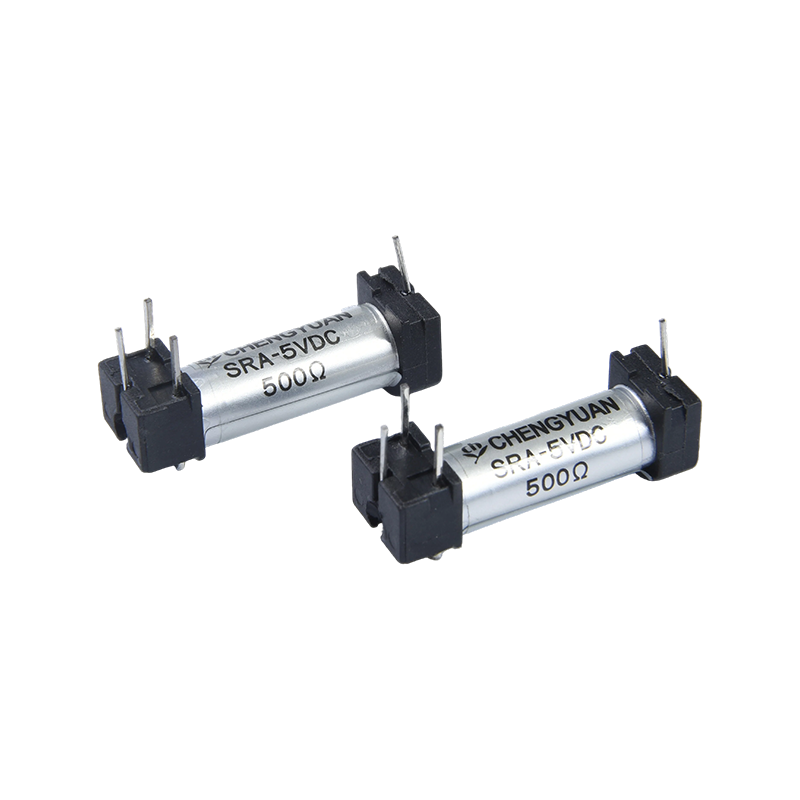

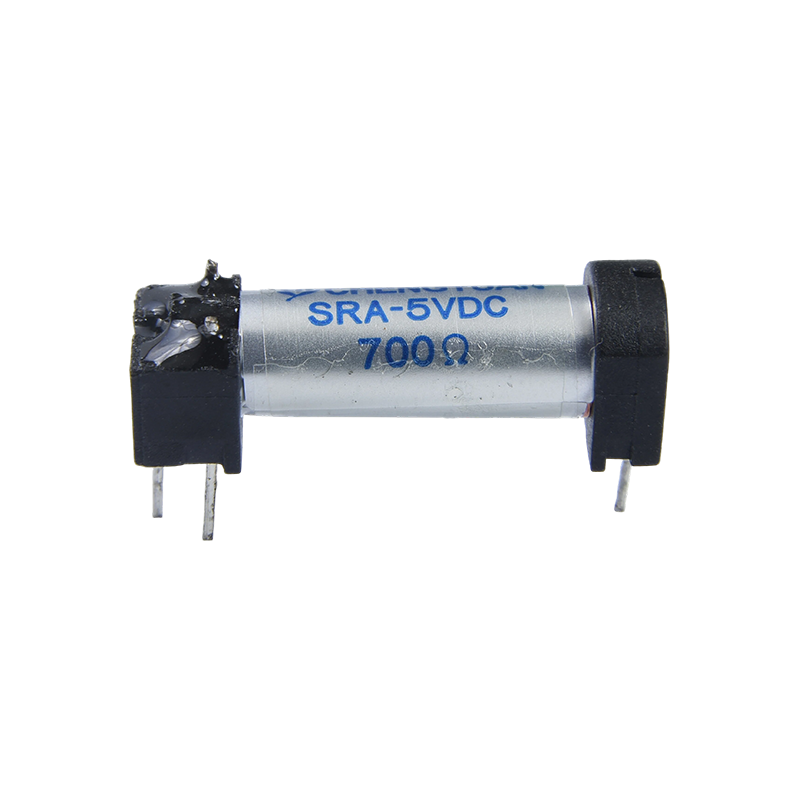

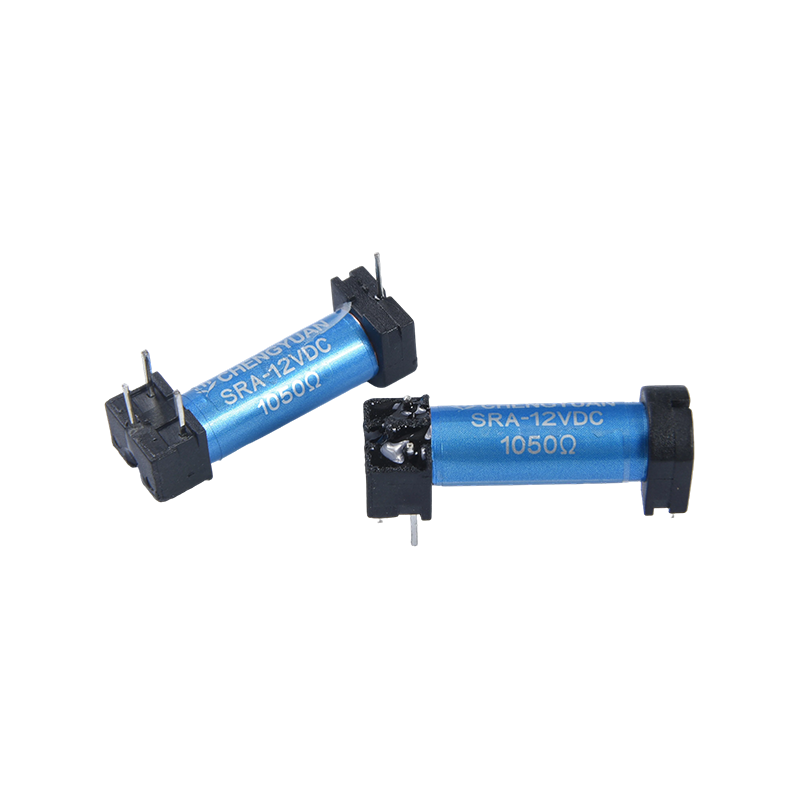

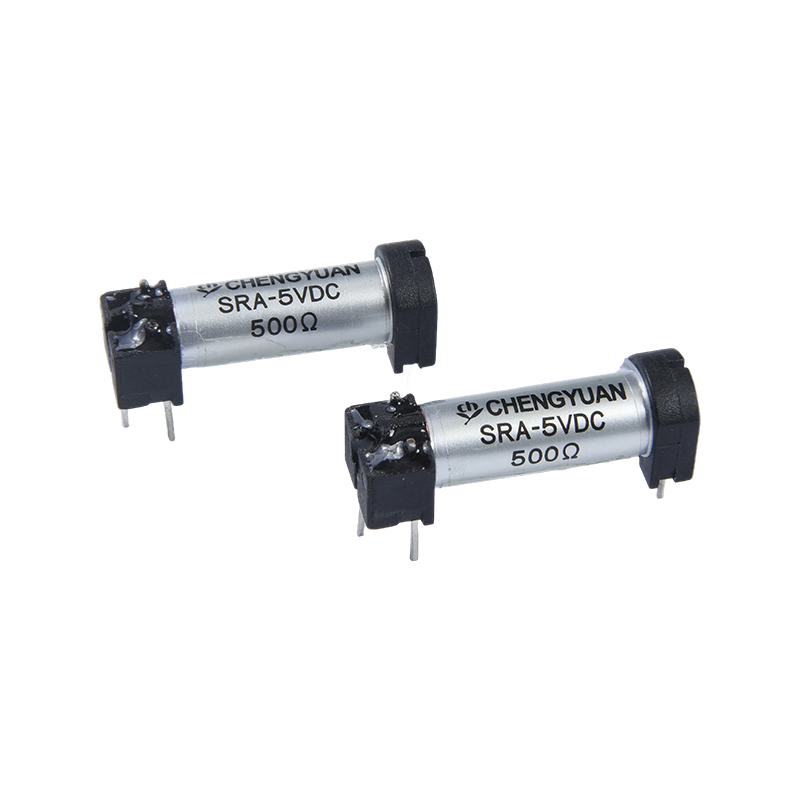

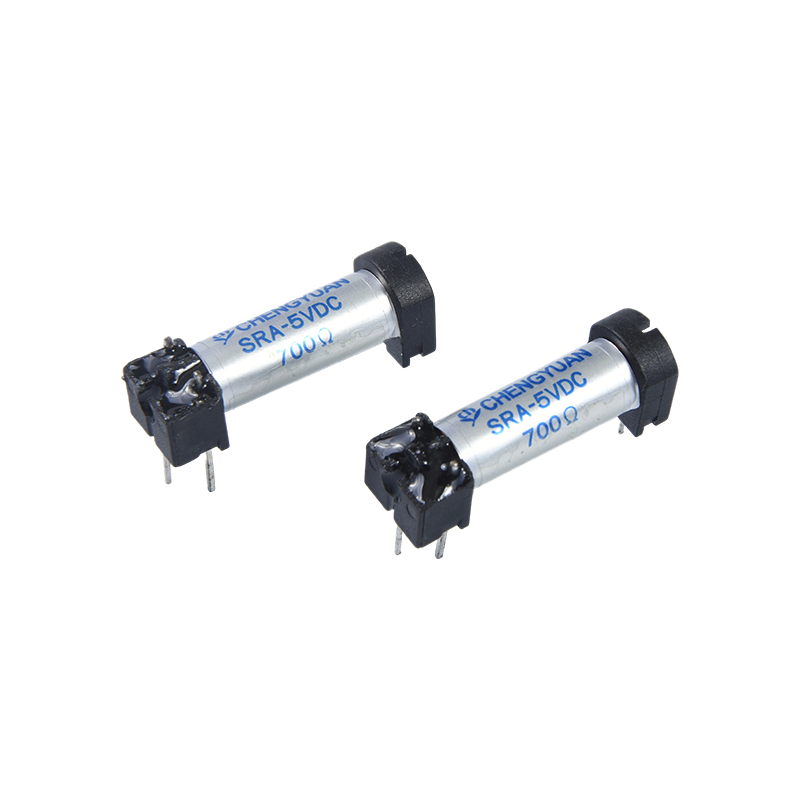

III. Jádrová součást jazýčkového relé SR, jazýčkový spínač, je utěsněna v inertním plynu. Obvod se zapíná a vypíná magnetizací jazýčkových kontaktů přes magnetické pole. Jeho mimořádně malé rozměry, nízká spotřeba energie, vysoká citlivost a dlouhá životnost jsou jeho klíčovými výhodami, díky nimž je vhodný pro aplikace vyžadující vysokou prostorovou efektivitu a spolehlivost.
Mezi typické aplikace patří:
Komunikační zařízení: Používá se v dialerech, videotelefonech atd., pro přepínání signálu nebo ochranu obvodu.
Bezpečnostní systémy: Integrované do systémů kontroly přístupu, poplašných zařízení a sledovacích kamer.
Průmyslová automatizace a různé nástroje na testování čipů, automobilové testery atd.
Lékařské a měřicí zařízení: Díky nízkému vývinu tepla a vysoké stabilitě je vhodné pro citlivé přepínání signálů v přesných přístrojích nebo testovacích systémech.
| Parametry kontaktu |
| Název parametru | Hodnota parametru |
| model | SR |
| Kontaktní materiály | Ru/Rh |
| Kontaktní odpor | ≤100mΩ Max. (při 1A 16VDC) |
| Jmenovité zatížení (odporové) | 0,1A 125VAC / 0,5A 24VDC |
| Maximální spínací proud | 0,5A |
| Maximální spínací napětí | 200VAC |
| Maximální spínací výkon | 10VA(AC)/10W(DC) |
| Výkonové parametry |
| Doba vtažení (jmenovité napětí) | 0,55 ms Max. |
| Čas uvolnění | 0,2 ms Max. |
| Izolační odpor | Minimálně 100 MΩ (při 500 V DC) |
| Dielektrikum odolá tlaku | Kontakt na kontakt: 200VAC, 50/60Hz po dobu 1 minuty |
| Dielektrikum odolá tlaku | Spojení kontakt-cívka: 1400VAC, 50/60Hz po dobu 1 minuty |
| Odolný vůči vibracím (trvanlivý) | 10-55Hz, duální amplituda 1,5mm |
| Odolnost proti vibracím (pro poruchy) | 10-55Hz, duální amplituda 1,5mm |
| Odolnost proti nárazu (porucha) | 20G min |
| Odolnost proti nárazu (trvanlivost) | 100G min |
| Mechanická životnost | 100 000 000krát |
| Elektrická životnost | 10 000 000krát |
| Okolní teplota | -40 ℃ až 85 ℃ (bez kondenzace) |
| hmotnost | Přibližně 3 g $ $ |
| Parametry cívky (20℃) |
| Jmenovité napětí (VDC) | Jmenovitý proud ±10 % (mA) | Odpor cívky ±10 % (Ω) | Jmenovitý výkon | Stahovací napětí (max.) | Vypínací napětí (min.) | Maximální trvalé aplikované napětí |
| 3 | 0.012 | 250 | Přibližně 0,036W | 75 % jmenovitého napětí | 10 % jmenovitého napětí | 130 % jmenovitého napětí |
| 5 | 0.01 | 500 | Přibližně 0,05W |
| 12 | 0.012 | 1000 | Přibližně 0,144W |
| 24 | 0.012 | 2000 | Přibližně 0,288W |
Výše uvedené hodnoty jsou počáteční hodnoty. Nepřipojujte k produktu maximální napětí nepřetržitě po dobu delší než 10 minut, aby nedošlo k přehřátí cívky.

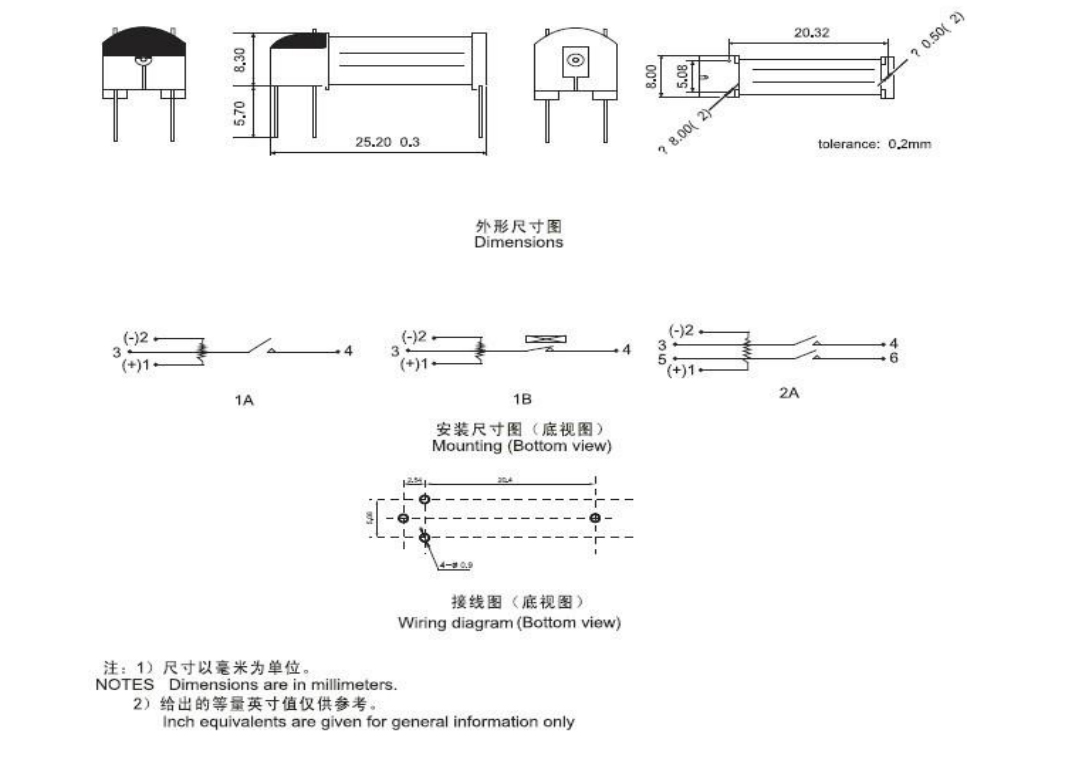

Obrysový rozměrový výkres, schéma zapojení a schéma umístění montážního otvoru (jednotka: mm)
Objednávací značka
SR - 1 - A - 05
1 2 3 4
1: Model: SIP
2: Počet skupin kontaktů: 1-1 pól
3: Typ kontaktu: C (Reference C); H (odkaz A); B (odkaz B)
4: Jmenovité napětí: 3, 5, 12, 24 V DC
Zřeknutí se odpovědnosti: Tato specifikace produktu slouží pouze pro zákaznickou referenci a může se bez upozornění změnit.
Pro Sheng Yuan je nemožné posoudit všechny výkonové parametry požadované pro relé v každé konkrétní aplikaci; zákazníci by si proto měli vybrat produkty, které odpovídají jejich specifickým podmínkám použití. Pro zapečetěné
relé, po instalaci a čištění před použitím otevřete větrací otvory na krytu. Máte-li jakékoli dotazy, kontaktujte společnost Sheng Yuan pro další technickou podporu. Odpovědnost za výběr produktu však spočívá výhradně na zákazníkovi.
