Průvodce stykačem pece: Napětí cívky, hodnocení kontaktů, testování a výměna

Volání bez tepla v nejchladnější ráno v roce obvykle končí u stejné složky. Termostat volá, řídicí deska posílá 24 VAC, transformátor se odhlásí a topná tělesa jsou stále studená. Stykač pece je část, která přestala dělat svou práci.

Stykač pece je vysoce výkonný elektricky ovládaný spínač. Nízkonapěťová cívka, téměř vždy 24 V AC v obytných zařízeních, přitahuje kontakty síťového napětí, které přenášejí plný proud topných těles nebo motoru ventilátoru. Tři čísla definují správnou část: napětí cívky, jmenovitý proud kontaktu při použitém napětí a konfigurace pólu. Spojte všechny tři a stykač běží roky topných sezón. Chybí jedna a výsledkem jsou svařené kontakty, drnčící cívka nebo stejný hovor bez tepla příští zimu.

Co dělá stykač pece v okruhu

Stykač slouží k tomu, aby udržoval nízkonapěťové řídicí kabely mimo síťové napětí. Termostaty a ovládací desky pracují při 24 V AC, které lze bezpečně vést tenkým kabelem termostatu. Topná tělesa, motory dmychadel a kompresory pracují při 120, 208, 240 nebo 277 V AC a mohou odebírat desítky ampérů. Stykač sedí na této hranici. Jeho cívka je zapojena do řídicího obvodu, jeho kontakty jsou zapojeny do obvodu linky a oba se nikdy elektricky nedotýkají.

Kde díl žije, závisí na vybavení:

• Elektrické pece a vzduchotechnické jednotky: stykač spíná řady topných prvků, často pracuje společně se sekvencery, které zapínají prvky během několika sekund.
• Plynové pece: stykač nebo relé ventilátoru spíná motor ventilátoru na síťové napětí, jakmile deska rozhodne, že výměník tepla je dostatečně teplý.
• Kompaktní jednotky a venkovní sekce: stykač spíná kompresor a ventilátor kondenzátoru dohromady, proto je jeho jmenovitý výkon uváděn v ampérech s uzamčeným rotorem i v provozních ampérech.

Stykač se vyplatí oddělit od malých relé na řídicí desce pece. Palubní relé spínají plynový ventil, induktor nebo zvlhčovač a obsluhují jeden nebo dva zesilovače. Stykač zvládá velké zatížení a tento rozdíl v zatížení pohání každé hodnocení vytištěné na jeho štítku.

Čísla, na kterých záleží, než je určíte nebo nahradíte

Napětí cívky je na prvním místě. Cívka 24 VAC se v obvodu 120 VAC spolehlivě nezatáhne a cívka 240 VAC v obvodu 24 VAC se prostě nepohne. Většina transformátorů pro obytné pece má 24 VAC a jmenovitý výkon kolem 40 VA, což stačí pro cívku stykače plus plynový ventil a desku. Cívky tolerují určité prověšení, ale když je transformátor slabý nebo kabel termostatu poddimenzovaný, stykač cvaká, místo aby se čistě sevřel, a chvění spálí cívku rychleji než cokoli jiného.

Hodnocení kontaktu je na druhém místě a má dvě části. Hodnota odporu, často 25, 30 nebo 40 A při 240 až 277 VAC, pokrývá řady topných článků. Jmenovitý výkon motoru je uváděn jako ampéry při plném zatížení a ampéry s uzamčeným rotorem a je to číslo, na kterém záleží, když kompresor sedí na kontaktech. Odporový stykač 40 A není automaticky stykač kompresoru 40 A.

Pak následují mechanické detaily:

• Konfigurace pólů: jeden pól pro jednu nohu, dva póly pro jednofázové 240 VAC, tři póly pro tři fáze.
• Typ svorek: šroubové svorky, čtvrtpalcové rychlospojky nebo krabicová oka.
• Montážní půdorys, styl držáku a poloha svorek cívky.

Když je zátěž malá, některá zařízení používají výkonové relé připájené k řídicí desce namísto samostatného panelového stykače. Část, jako je relé PCB CYF3 SPST, dimenzované na 16 A při 250 V AC, pokrývá spínání na desce, kde by byl plný stykač předimenzovaný.

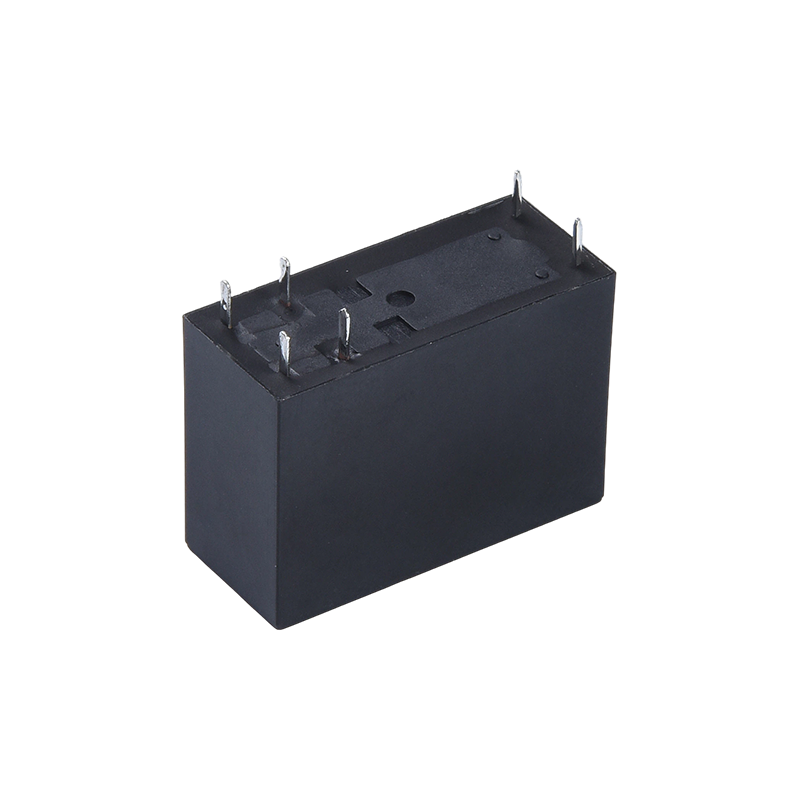

Relé PCB CYF3 pro přepínání na desce Kompaktní relé PCB 16 A 250 VAC pro spínání řídicí desky tam, kde by byl samostatný panelový stykač předimenzován; vysoká izolace kontaktu cívky podporuje kompaktní zařízení. Zobrazit produkt →

Příznaky, které vám říkají, že stykač selhává

Stykač zřídka selže bez varování. Vzorec selhání obvykle ukazuje na přesně tu část, která se vzdala.

• Žádné teplo při běžícím ventilátoru: cívka je otevřená nebo do ní deska nedodává 24 V AC. Před posouzením součásti zkontrolujte napětí na cívce.
• Drnčení nebo hučení: cívka nedostává dostatečné napětí, aby udržela kotvu, často slabý transformátor nebo zkorodované spojení.
• Teplo, které se nevypne: kontakty jsou přivařené. Spínač horního limitu je jediná věc, která zastaví prvky, a bude opakovaně vypínat, dokud není stykač vyměněn.
• Zápach spáleniny nebo změněná barva cívky: izolace cívky selhala, obvykle po dlouhé době chvění nebo zkratu řídicího obvodu.
• Důlkové nebo zčernalé kontakty: stykač se stále zapíná, ale odpor na sepnutých kontaktech stoupl, na svorkách se hromadí teplo a práce se místo výměny dílů změní v opravu kabeláže.

Test poklesu napětí pod napětím zachytí poslední případ, než se stane drahým. Se sepnutým stykačem a běžící zátěží změřte na svorkách vedení každého pólu. Zdravá sada kontaktů klesne pouze o zlomek voltu. Jakmile odečet překročí zhruba půl voltu při jmenovitém proudu, pitting je v plném proudu a díl patří do příští servisní návštěvy, nikoli do další poruchy.

Testování stykače pece v šesti krocích

Testování pomocí multimetru trvá asi patnáct minut.

1. Vypněte napájení na odpojovači pece a na jističi a poté ověřte pomocí měřiče na svorkách vedení.
2. Před odpojením jakéhokoli vodiče vyfotografujte uspořádání svorek.
3. Odpojte vodiče cívky a změřte odpor cívky. Porovnejte s hodnotou na typovém štítku nebo se známou dobrou jednotkou. Otevřené čtení znamená vadnou cívku.
4. Aplikujte 24 V AC ze známého dobrého transformátoru přímo na cívku. Pevné jedno kliknutí znamená, že magnetický obvod funguje. Bzučení nebo ticho ukazuje na cívku nebo mechanickou závadu.
5. S beznapěťovou cívkou zkontrolujte kontinuitu na každém pólu. Mělo by to být otevřené. Zapněte cívku a potvrďte, že každý pól je uzavřen.
6. Znovu vše připojte, obnovte napájení a změřte pokles napětí na uzavřených kontaktech pod zátěží. Tento krok se nejčastěji přeskakuje a je to krok, který předpovídá opakování hovoru.

Výběr náhrady bez snížení úrovně obvodu

Nejbezpečnější náhrada odpovídá originálu, pokud jde o napětí cívky, jmenovité hodnoty kontaktů při použitém napětí, počet pólů a montáž. Nejčastější chybou je montáž dílu, protože držák a svorky jsou zarovnány, zatímco hodnocení kontaktu je nižší než původní. Stykač 30 A namísto dílu 40 A bude fungovat za mírného dne a svaří své kontakty prvního chladného rána, kdy se všechny prvky napájejí najednou.

Zpětnému volání zabraňují dva zvyky:

• Ověřte skutečné zatížení, nejen starý štítek. Pokud byl motor ventilátoru nebo kompresor nahrazen jiným modelem, mohly se změnit ampéry při plné zátěži.
• Během volání termostatu zkontrolujte napětí cívky na svorkách. Hodnota hluboko pod 24 VAC znamená, že stykač není hlavní příčinou a nejprve je třeba věnovat pozornost transformátoru nebo řídicímu vedení.

Spínání vysokého proudu v topných a kompresorových okruzích často spočívá v robustním jednopólovém výkonovém relé s velkou vzdáleností kontaktů a cívkou, která pevně drží při nízkém napětí. Část, jako je vysokoproudové relé SPST CYT90 s jmenovitým proudem 30 A až 40 A, je vyrobena přesně pro tuto třídu zátěže.

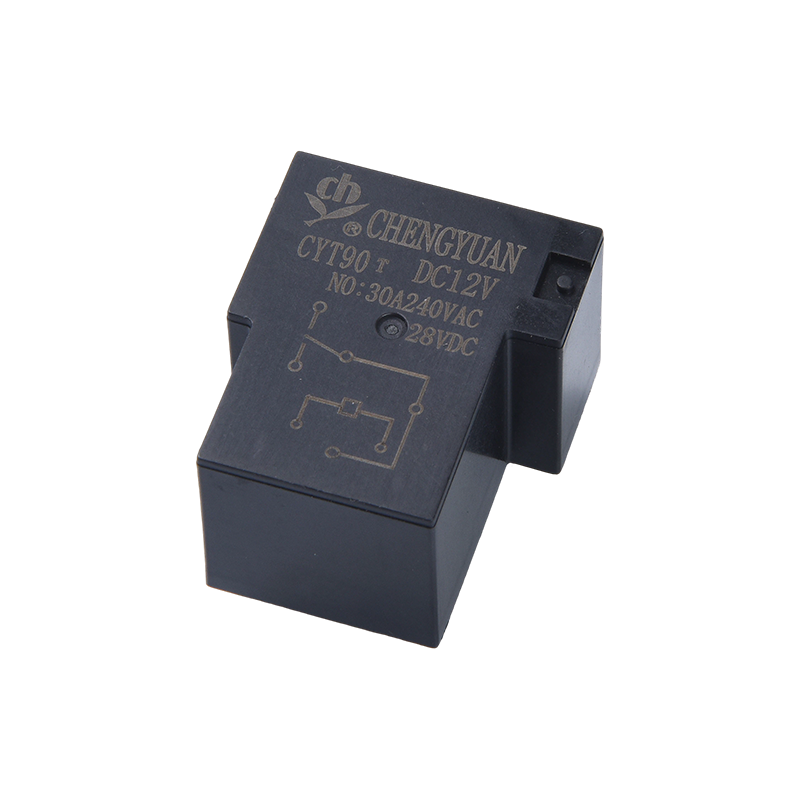

Vysokoproudové relé CYT90 pro těžké spínání Kompaktní výkonové relé 30A/40A s kontakty ze stříbrné slitiny, více možnostmi montáže a vysokoproudým spínáním pro spotřebiče, topidla a průmyslová řídicí zařízení. Zobrazit produkt →

Kde končí relé a začíná stykač

Hranice mezi těmito dvěma je spíše věcí povinnosti a konstrukce než tvrdou technickou hranicí. Stykače jsou konstruovány pro jednoúčelové spínání s širšími mezerami mezi kontakty, těžšími pružinami a svorkami, které přijímají vedení. Princip níže je stejný jako u všech ostatních elektromagnetické relé pro všeobecné použití : Cívka generuje magnetické pole, které přitahuje kotvu a pohybuje kontakty. Co se mění, je proud, materiál kontaktu a mechanická pevnost pohyblivých částí.

Výrobci panelů obvykle rozdělují práci do dvou úrovní. Spínání napájení se děje na stykači nebo vysokoproudovém relé. K izolaci a vložení dochází u modulů namontovaných na kolejnici, což je místo, kde část, jako je modul reléového relé MCYF3 14F s kontakty 16 A, zapadá do ovládací skříně pece nebo většího topného panelu.

Modul železničního relé MCYF3 14F pro výrobce panelů Modul relé 14F namontovaný na liště s kontakty 16 A a až 32 kanály, vhodný pro centralizované ovládání a vložení do pece nebo topných panelů. Zobrazit produkt →

Otázky, které stojí za to položit, když nakupujete ve velkém

Pro výrobce OEM a výrobce panelů je stykač nebo relé malou položkou s velkým vlivem na náklady na záruku. Tři body stojí za potvrzení před zadáním objednávky.

• Kontaktní materiál a životnost: stříbrný oxid cíničitý a stříbrný oxid kadmia se při odporové a indukční zátěži chovají odlišně. Zeptejte se, jaký materiál je použit a jaký počet cyklů byl testován při jmenovitém proudu.
• Konzistence cívky: kolísání napětí mezi jednotlivými dávkami se projeví jako chvění v poli. Před montáží se zeptejte, jak se cívky testují.
• Sledovatelnost výroby: datové kódy, vstupní kontroly materiálu a testování kontaktního odporu na konci linky.

Zázemí dodavatele je důležité stejně jako datasheet. Ningbo Chengyuan Chuangke Electronics Co., Ltd., působící prostřednictvím cyrelays.com, vyrábí relé a elektronické součástky v Ningbo od roku 1996 a popisuje se jako výrobce kombinující vývoj, výrobu a prodej s patenty týkajícími se magnetických západek a zaklapávacích struktur. Více podrobností je k dispozici na o stránce .

Stykač pece je jednoduchá součást se třemi kritickými čísly. Napětí cívky, jmenovitý kontakt při použitém napětí a konfigurace pólů rozhodují o tom, zda přežije topnou sezónu nebo selže v nejchladnější ráno z jednoho. Udělejte to správně, ověřte skutečné zatížení místo starého štítku a stykač přestane být opakující se servisní položkou.
