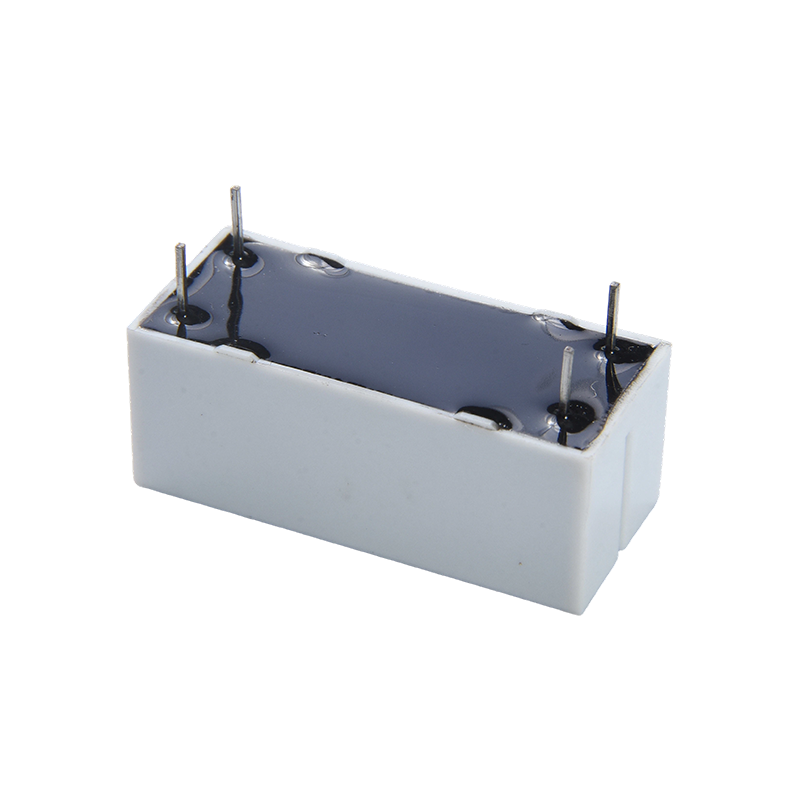

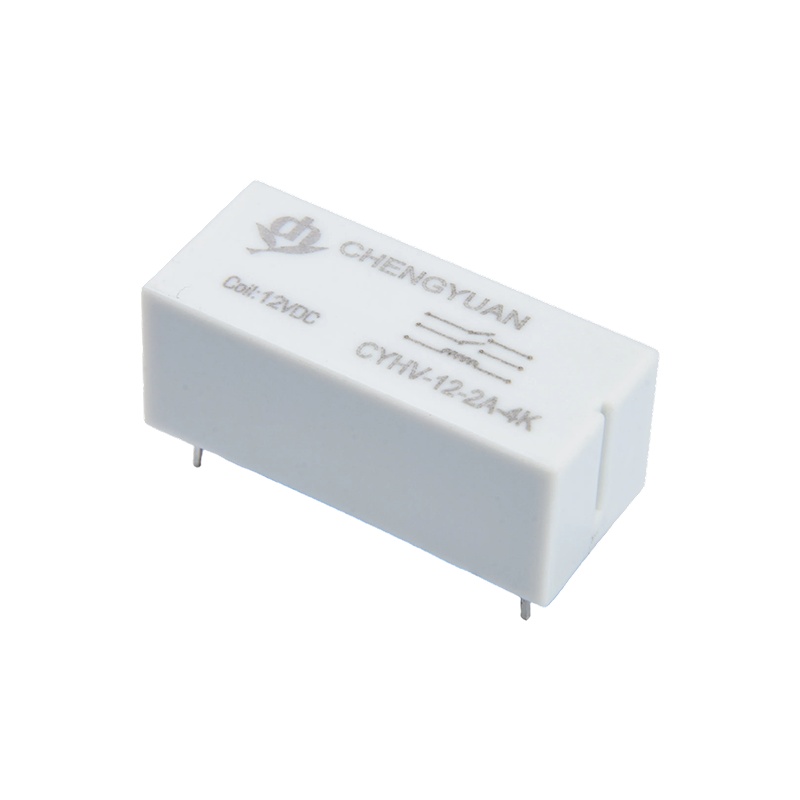

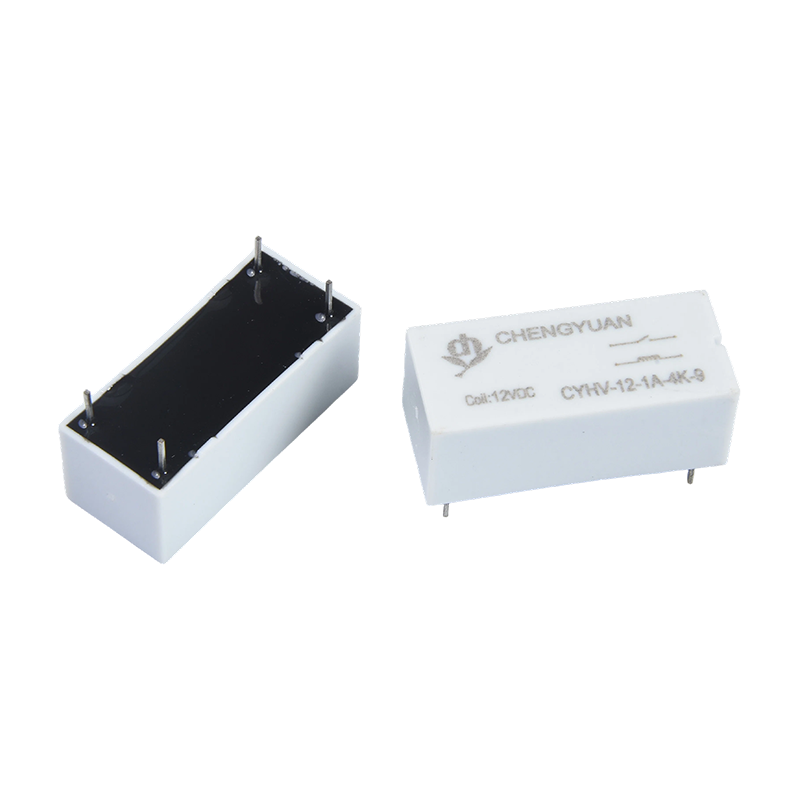

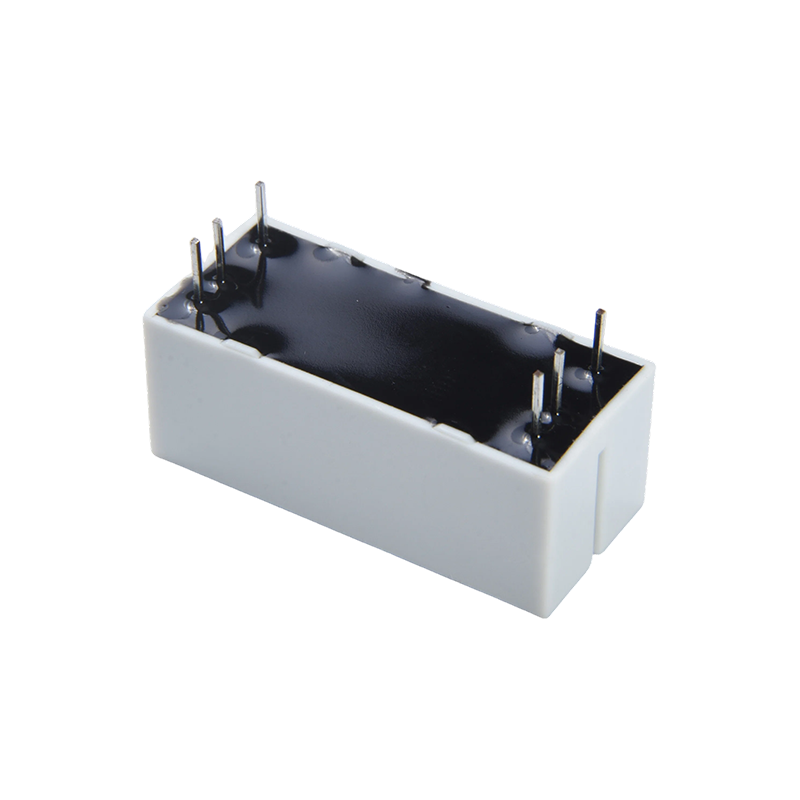

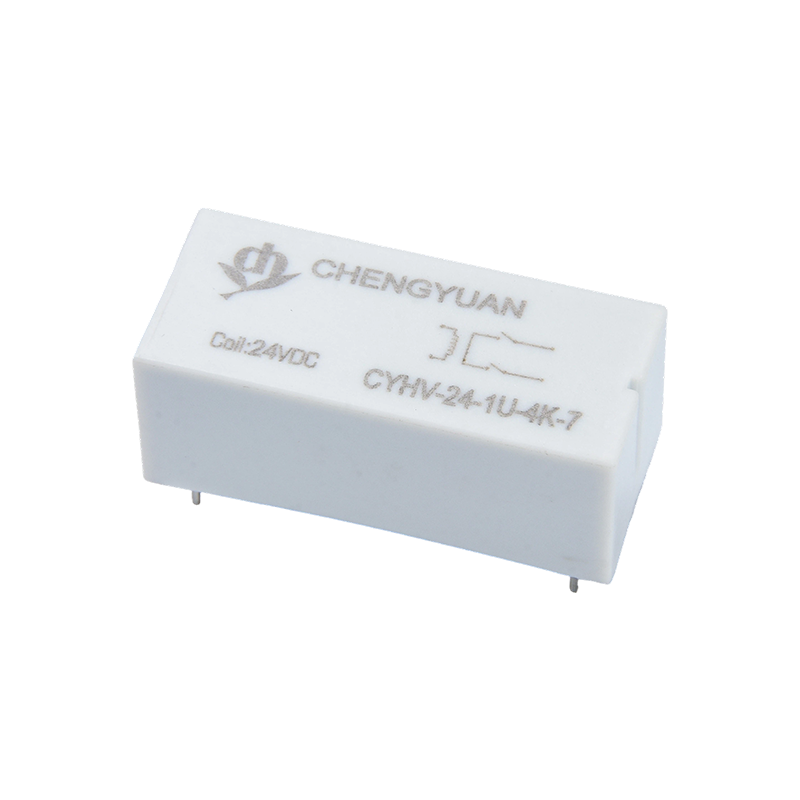

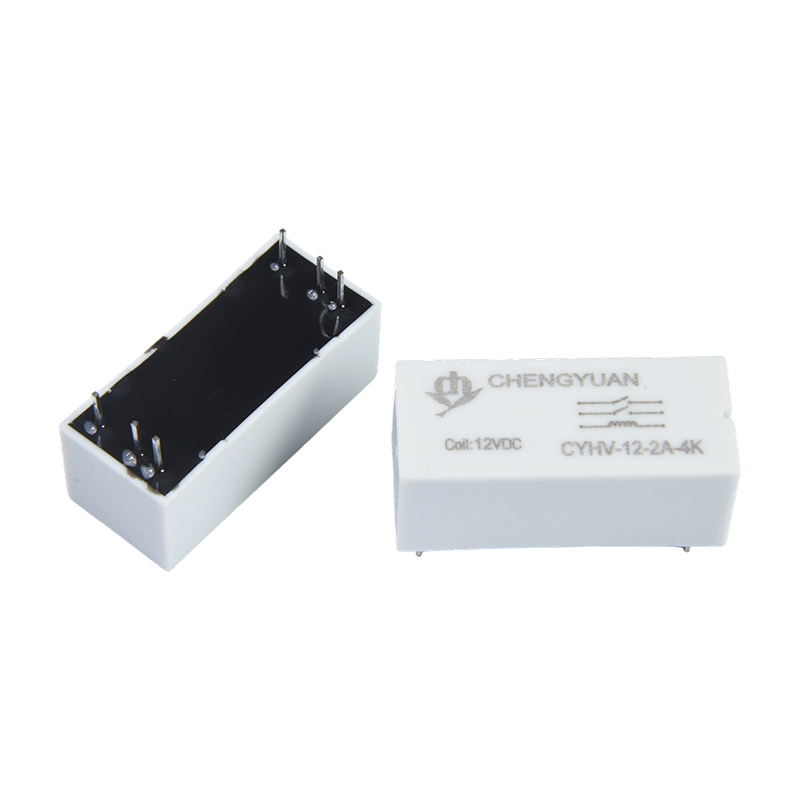

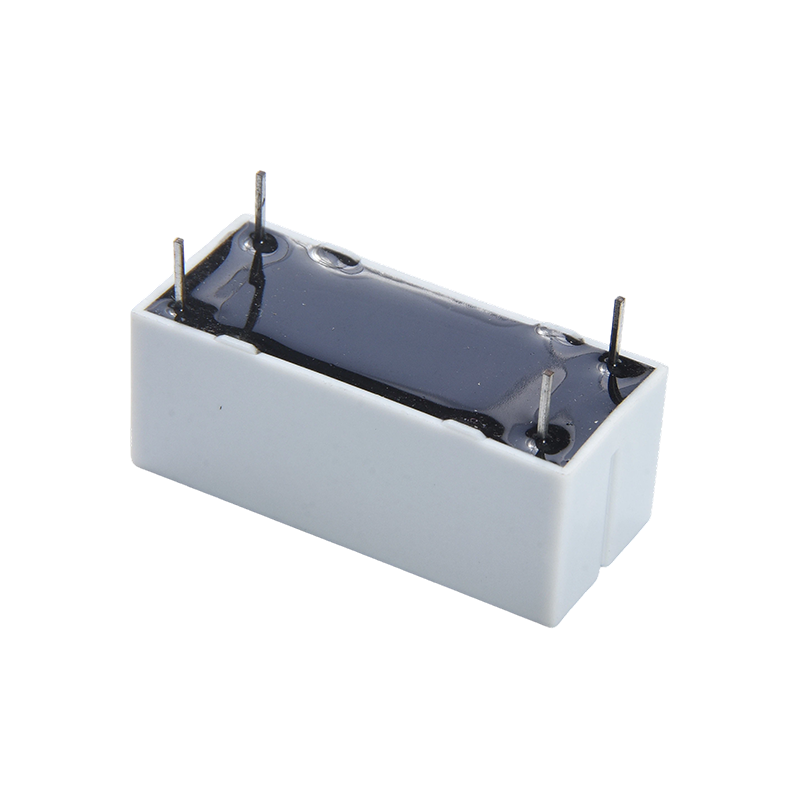

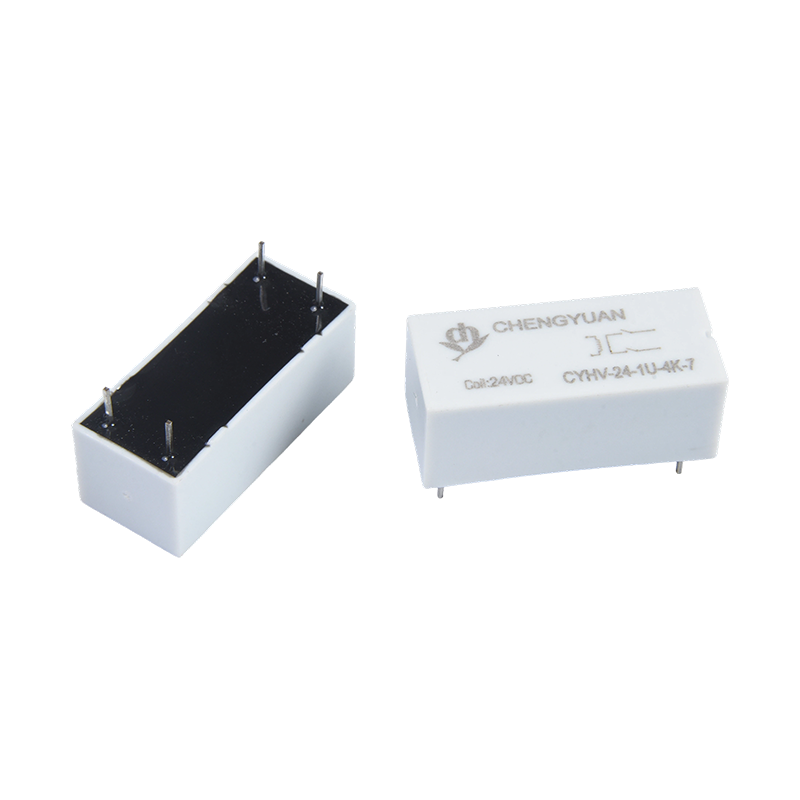

Výhody produktu:
Izolace ultravysokého napětí: Odolá napětí mezi kontakty až do 6000 V, poskytuje vynikající schopnosti izolace vysokého napětí pro relé na úrovni PCB a účinně blokuje vysokonapěťové rušení.
Spínání vysokého napětí a nízkého proudu: Optimalizováno pro spínání slabých proudů pod vysokým napětím (např. 10 mA @ 1500 V DC) nebo konvenčních proudů pod nízkým napětím (např. 1A @ 30 V DC), s jasně definovaným rozsahem použití.
Utěsněná struktura s dlouhou životností: Jazýčkový spínač je utěsněn v inertním plynu, bez pohyblivých opotřebitelných částí, což má za následek extrémně dlouhou mechanickou životnost a odolnost vůči okolnímu prachu a vlhkosti.
Klíčové vlastnosti:
Specifikace víceúrovňové zátěže: Podporuje různé podmínky zátěže: 10mA/1500VDC, 15mA/1000VDC, 1A/30VDC, pojme jak vysokonapěťový mikroproud, tak nízkonapěťový konvenční proud.
Vysoce citlivá cívka: Nízká spotřeba energie cívky, kompatibilní s nízkonapěťovými řídicími signály 3-24VDC, snadno řízená přímo integrovanými obvody.
Kompaktní montáž na PCB: Miniaturní design obalu, přímo připájený k PCB, šetří místo a je vhodný pro vnitřní uspořádání přístrojů s vysokou hustotou.
Rychlá odezva: Rychlá akce jazýčkového spínače a krátká spínací doba splňují požadavky na časování pro vzorkování signálu v přístrojovém vybavení.
Hlavní aplikace:
Bezpečnostní monitorovací zařízení: Používá se při vzorkování vysokonapěťových signálů nebo přepínání testovacích obvodů v monitorech izolace, testerech odolnosti proti napětí a detektorech poruch.
Přesné přístroje: Integrované do vysoce přesných napájecích zdrojů, měřičů a lékařských zobrazovacích zařízení (jako je řízení rentgenového vysokonapěťového generátoru) pro zajištění vysokonapěťové izolace a přepínání signálů.
Komunikace a průmyslové řízení: Používá se jako spolehlivá izolační a spínací součást v komunikačních rozhraních a vysokonapěťových vstupních modulech PLC vyžadujících izolaci vysokého potenciálu.
Nové energetické systémy: Použito v izolačních obvodech vzorkování napětí fotovoltaických střídačů a systémů řízení baterií (BMS).
| Kontaktní údaje |
| Typ | CYHV |
| Kontaktní materiál | galvanoplastika Ir Rh |
| Kontaktní ujednání | 1A; 2A; 1U |
| Kontaktní odpor | 1A/2A:150mΩ Max. (při 1A 16VDC) 1U:150mΩ*2 Max.(při 1A 16VDC) |
| Jmenovité zatížení (odporové zatížení) | 100W |
| Max. spínací proud | 1A |
| Max. spínací napětí | 1000V DC |
| Max. Nosný proud | 2,5A |
| Charakteristika |
| Doba provozu (při jmenovitém napětí cívky) | 1 ms Max. ( Bez diody) |
| Čas uvolnění | 0,3 ms Max. ( Bez diody) |
| Izolační odpor | Minimálně 100 MΩ (při 100 V DC) |
| Dielektrická pevnost | Mezi otevřenými kontakty: (1A/2A)4000VAC, (1U)6000VDC |
| Mezi cívkou a kontaktem: (1A/2A)4000VAC, (1U)6000VDC |
| Odolnost proti vibracím | Destruktivní | 10–55 Hz, při dvojnásobné amplitudě 1,5 mm |
| Funkční | 10–55 Hz, při dvojnásobné amplitudě 1,5 mm |
| Odolnost proti otřesům | Funkční | 10 G min |
| Destruktivní | 10 G min |
| Vytrvalost | Mechanická odolnost （10800ops./h) | 100000000 ops. (při pokojové teplotě) |
| Elektrická vytrvalost (360 op./h) | 1000000 ops. (při pokojové teplotě) |
| Okolní teplota | -10℃~ 65℃ ( bez kondenzace) |
| Hmotnost | Přibl. 10 g $ $ |
| Data cívky (při 20 ℃) |
| Nominální napětí (VDC) | Nominální provozní aktuální ±10 % (mA) | Odpor cívky ±10 % (Ω) | Nominální operating moc | Provozní napětí (Max.) | Uvolněte napětí (min.) | Max. dovolené napětí |
| 5 | 33.3 | 150 | 0.166 | 75 % nominální hodnoty napětí | 5 % nominální hodnoty napětí | 130 % nominálního napětí |
| 12 | 24 | 500 | 0.288 |
| 24 | 15 | 1600 | 0.36 |
Výše uvedená data jsou počáteční hodnoty. Na cívku nepřipojujte maximální dovolené napětí po dobu déle než 10 minut abyste předešli přehřátí cívky.

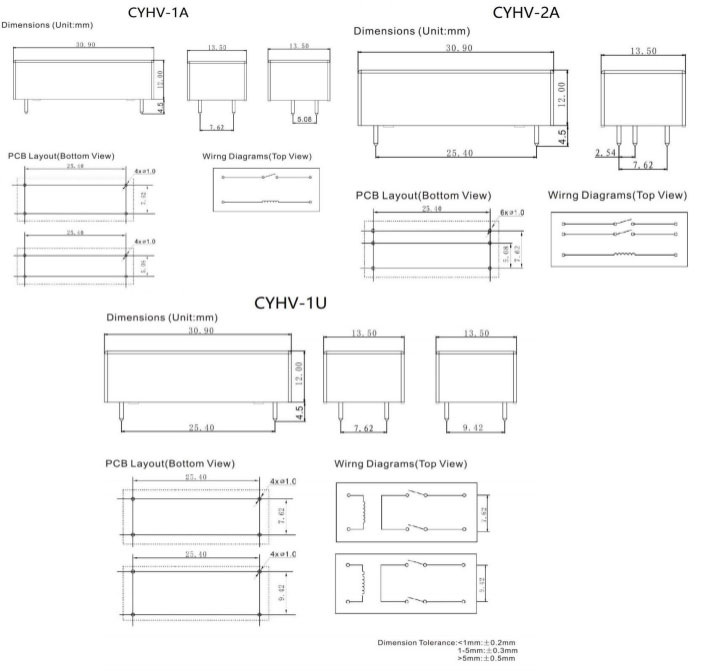

Obrysový rozměr, Schéma zapojení, Rozložení desky plošných spojů (Jednotka: mm)
Informace o objednávce
CYHV - 1 A - 12 V DC -7 - XX
1 2 3 4 5 6
1： Typ： CYHV
2: Počet pólů: 1–1 pól
3: Uspořádání kontaktu: A Od A ; U Od U
4: Nominální napětí: 5,12,24VDC
5： Vzdálenost nohou： 5-5,08 ; 7-7,62 ; 9–9,42
6: Speciální parametr: Nil-Standard typ
Písmeno nebo číslo – speciální požadavek
Prohlášení: Specifikace je pouze orientační. Specifikace se mohou bez předchozího upozornění změnit.
Nemohli jsme vyhodnotit veškerý výkon a všechny parametry pro každou možnou aplikaci. Uživatelé by tedy měli mít správnou pozici k výběru
vhodný produkt pro vlastní aplikaci. V případě hermeticky uzavřených relé po instalaci a čištění před použitím otevřete ventilační otvor v pouzdře. Máte-li jakýkoli dotaz, obraťte se na Chengyuan se žádostí o technické služby. Je však odpovědností uživatele určit , který produkt by měl být použit.
