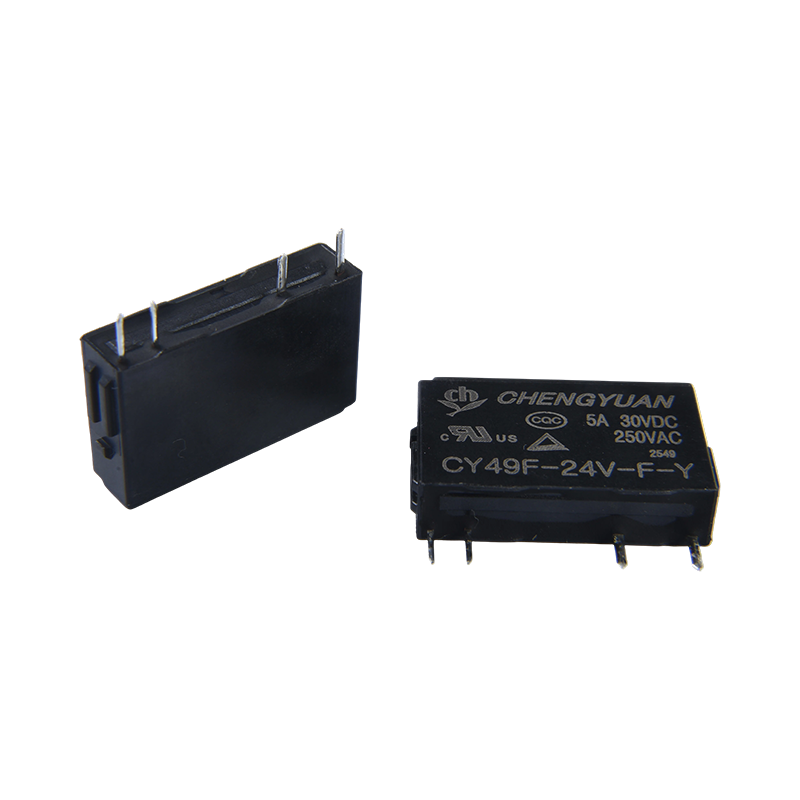

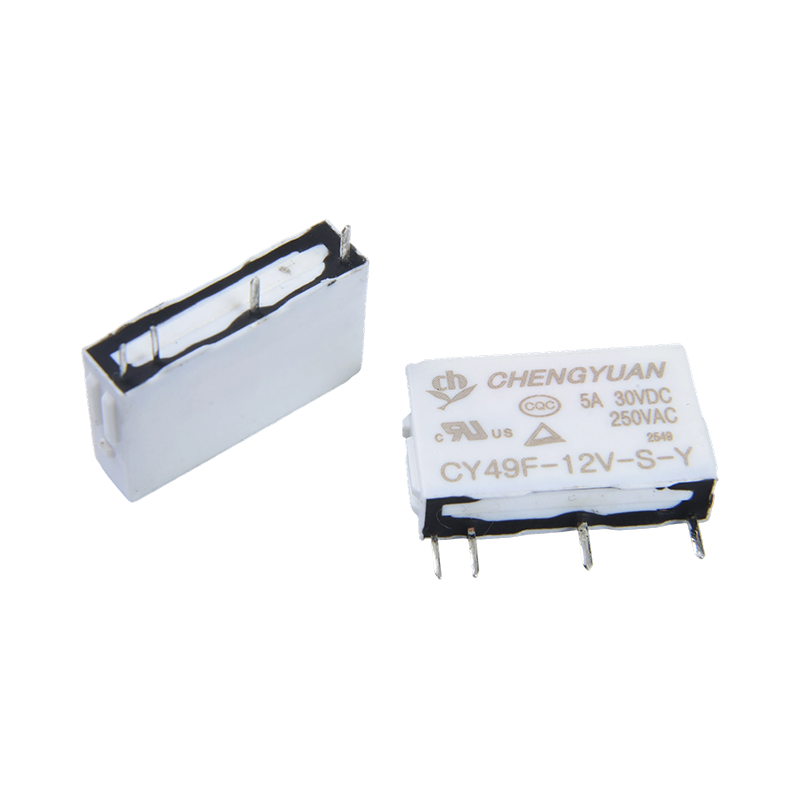

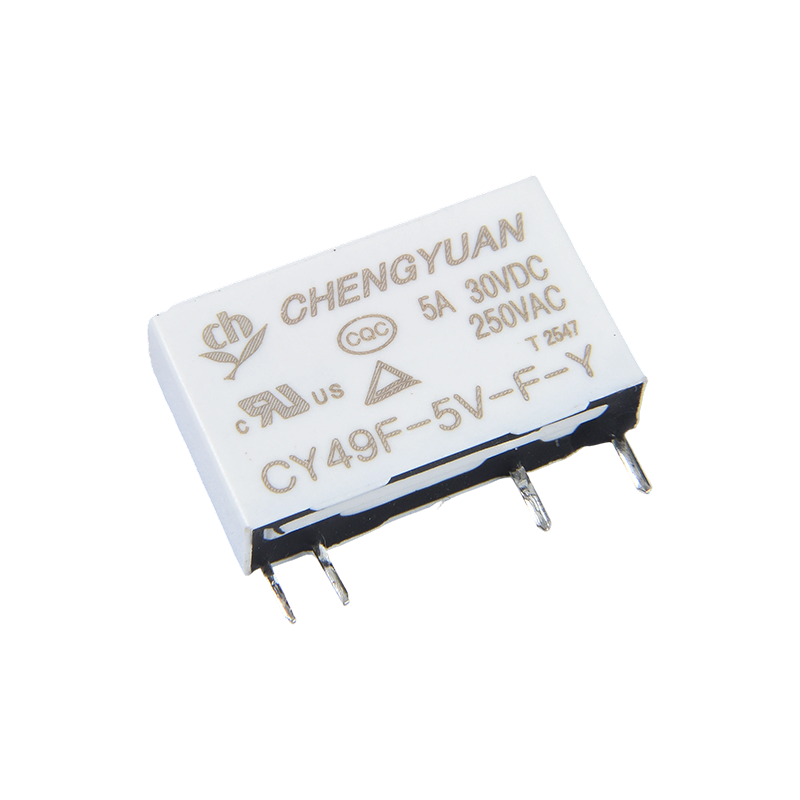

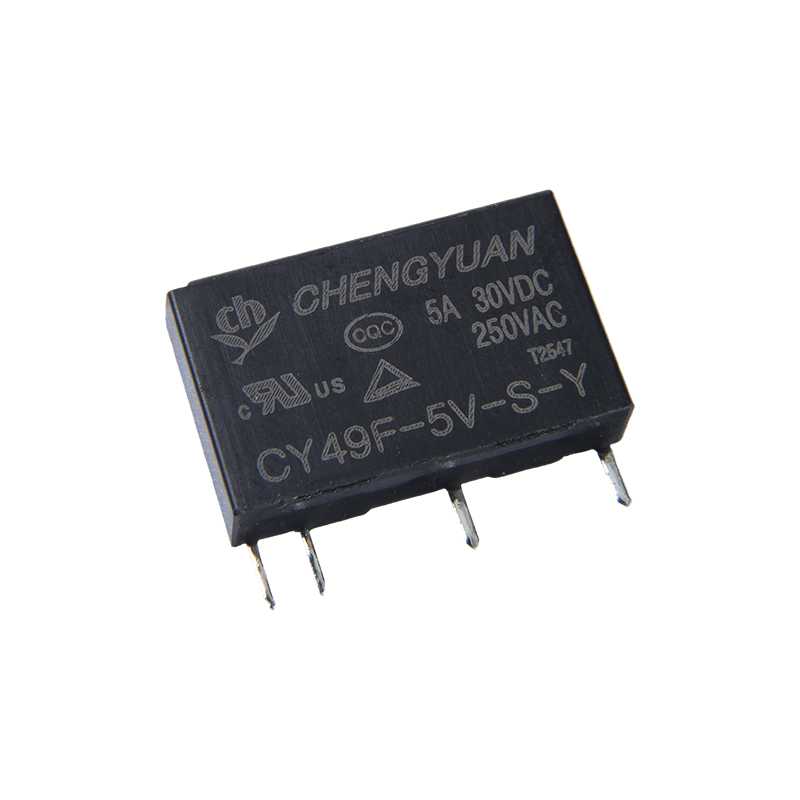

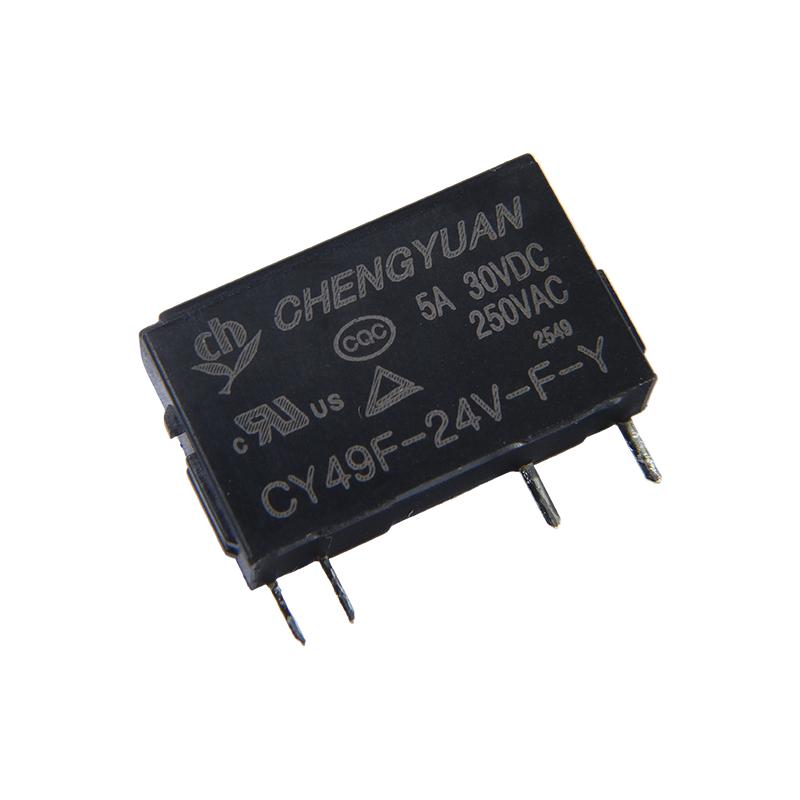

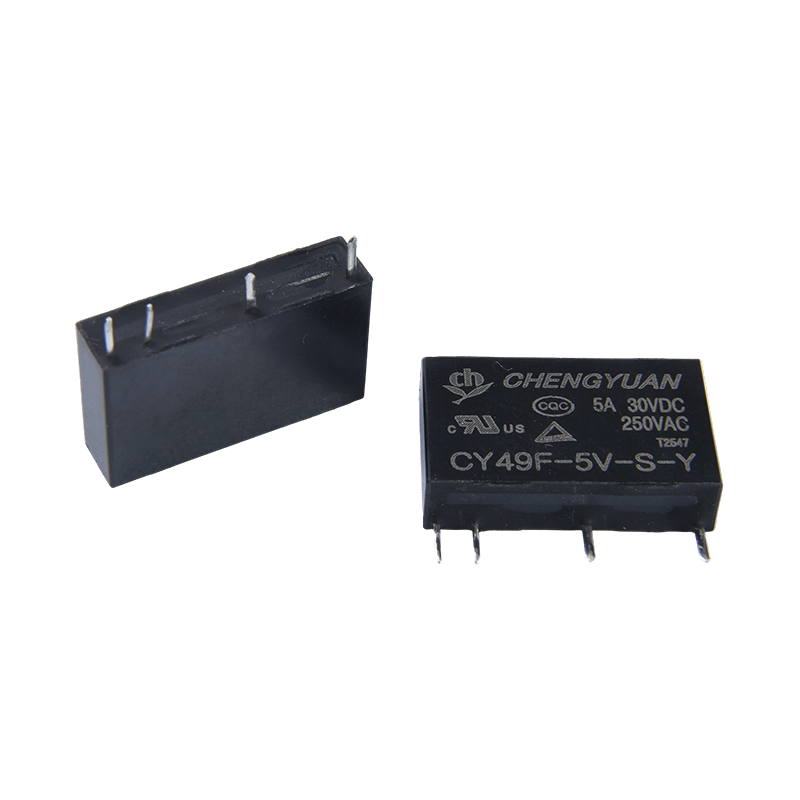

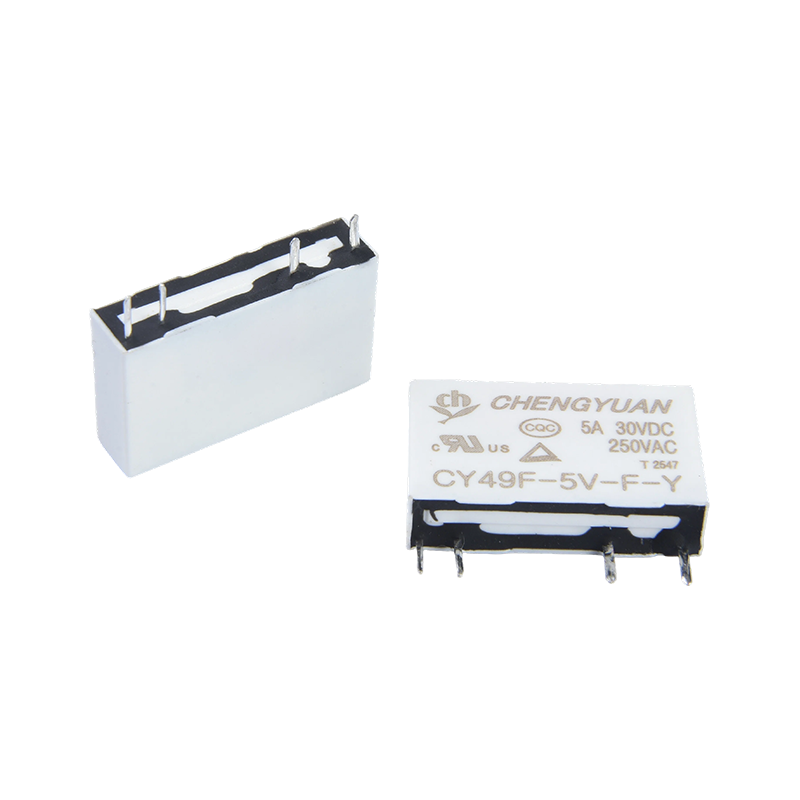

Vlastnosti:
• Zatížitelnost: 5A spínání kontaktů
• Ultra tenký, ultra malý, vhodný pro montáž s vysokou hustotou (5 mm šířka, 12,5 mm výška)
• Odolává až 3000V
• Vysoká citlivost, spotřeba pouze 0,12 W
Typické aplikace:
Obvody průmyslové automatizace a řízení: Běžně se vyskytující v komunikačních zařízeních, síťových zařízeních, měřicích přístrojích a řídicích systémech výtahů, provádějící přepínání obvodů, bezpečnostní ochranu nebo nadproudovou ochranu.
Automobilová elektronika a nová energetická pole: Používá se ve vybavení ve vozidle, v nových systémech řízení energie atd., splňující požadavky na spolehlivé přepínání v automobilovém prostředí.
Lékařská elektronika a letectví: V lékařském vybavení, bezpečnostním monitorování a leteckých aplikacích, kde je vyžadována vysoká stabilita, poskytuje izolaci a ochranu obvodů.
Kontaktní údaje
| Typ | CY49F |
| Kontaktní materiál | Stříbrná slitina |
| Kontaktní odpor | 100mΩ Max. (při 1A 16V DC) |
| Jmenovitá zátěž (odporová zátěž）) | 5A250VAC / 30VDC |
| Max. spínací proud | 5A |
| Max. spínací napětí | 270VAC |
| Max. přepínání napájení | 1250VA/150W |
| Min. přepínání zátěže | 6V 1A |
| Charakteristika |
| Doba provozu (při jmenovitém napětí cívky) | ≤ 10 ms Max. |
| Čas uvolnění | ≤ 5 ms Max. |
| Izolační odpor | Minimálně 1000 MΩ (při 500 V DC) |
| Dielektrická pevnost | Mezi otevřenými kontakty: 1000VAC, 50/60Hz po dobu 1min |
| Mezi cívkou a kontaktem: 3000VAC, 50/60Hz po dobu 1min |
| Odolnost proti vibracím | Destruktivní | 10–55 Hz, při dvojnásobné amplitudě 1,5 mm |
| Funkční | 10–55 Hz, při dvojnásobné amplitudě 1,5 mm |
| Odolnost proti otřesům | Funkční | 10 G min |
| Destruktivní | 10 G min |
| Vytrvalost | Mechanická odolnost （10800ops./h) | 10000000 ops. (při pokojové teplotě) |
| Elektrická vytrvalost (360 op./h) | 100 000 ops. (při pokojové teplotě) |
| Okolní teplota | -40℃~ 85℃ (bez kondenzace) |
| Hmotnost | Přibl. 3 g $ $ |
| Data cívky (při 20 ℃) |
| Nominální napětí (VDC) | Nominální provozní aktuální ±10 % (mA) | Odpor cívky ±10 % (Ω) | Nominální operating moc | Provozní napětí (Max.) | Uvolněte napětí (min.) | Max. dovolené napětí |
| 5 | 24 | 208 | Přibližně 0,12W | 75 % nominální hodnoty napětí | 5 % nominální hodnoty napětí | 130 % jmenovitého napětí |
| 6 | 20 | 300 |
| 9 | 13.3 | 675 |
| 12 | 10 | 1200 |
| 18 | 6.6 | 2700 |
| 24 | 7.5 | 3200 | Přibližně 0,18W |
Výše uvedená data jsou počáteční hodnoty. Nenastavujte maximální povolené napětí na cívce po dobu déle než 10 minut , aby se nepřehřála třetí cívka.

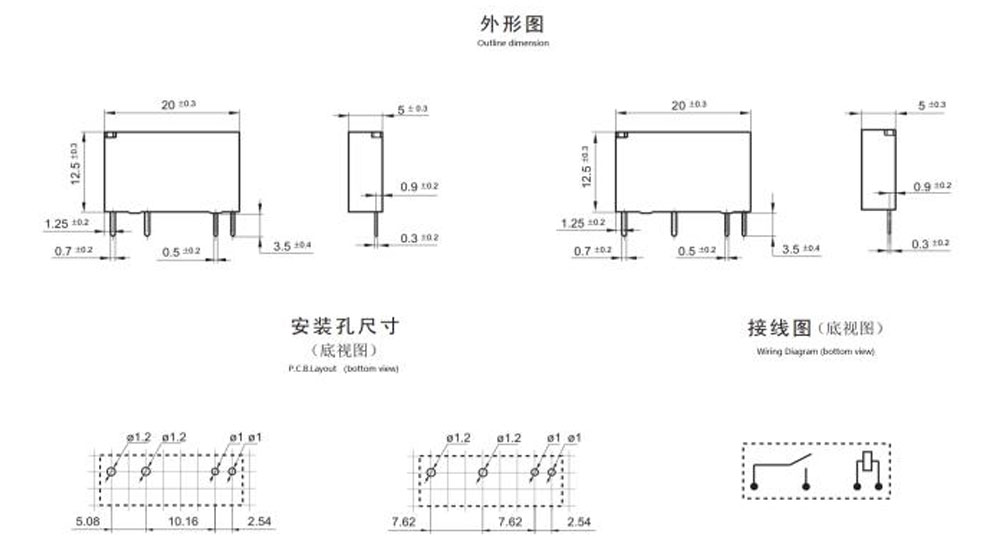

Obrysový rozměr, Schéma zapojení, rozložení desky plošných spojů (Jednotka: mm)

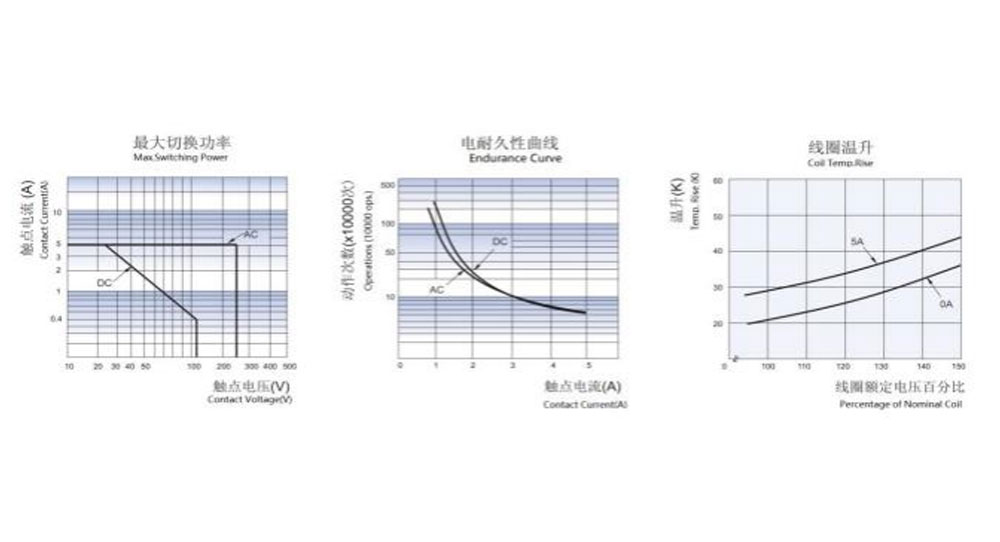

Charakteristické křivky
Informace o objednávce
CY49F - 12VDC - S - Y - B - B - S- XX
1 2 3 4 5 6 7 8
1：Typ：CY49F
2: Nominální napětí: 5,6,9,12,18,24VDC
3: Vzdálenost kontaktního pinu: F: 5,08 mm S: 7,62 mm
4: Typ kontaktu：Y： Jediný kontakt， E： Rozvětvený kontakt
5: Kategorie obalu : B označuje přezku opasku. Žádné: Nemám
6: Barva pouzdra： H-černá; B-Bílá
7: Ochranná konstrukce: odolná proti S-Flux,
SH-Sealed typ omyvatelný
8: Speciální parametr: Nil-Standard typ
Písmeno nebo číslo – speciální požadavek
Relé odolná proti tavidlům nelze použít v prostředí se znečišťujícími látkami jako H2S, SO2, NO2, prach atd.
Čištění vodou nebo úprava povrchu se po montáži relé odolných proti toku na desce plošných spojů nedoporučuje.
Prohlášení: Specifikace je pouze orientační. Specifikace se mohou bez předchozího upozornění změnit.
Nemohli jsme vyhodnotit veškerý výkon a všechny parametry pro každou možnou aplikaci. Uživatelé by tedy měli mít správnou pozici k výběru
Vhodný produkt pro vlastní aplikaci. V případě hermeticky uzavřených relé po instalaci a čištění před použitím otevřete ventilační otvor v pouzdře. Máte-li jakýkoli dotaz, obraťte se na Chengyuan se žádostí o technické služby. Je však odpovědností uživatele určit , který produkt by měl být použit.
