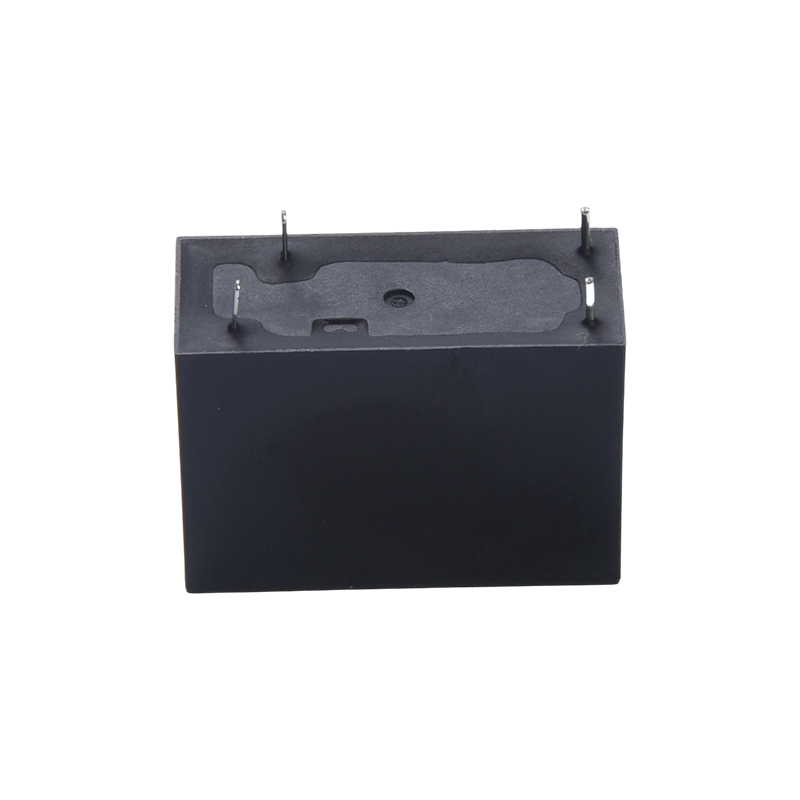

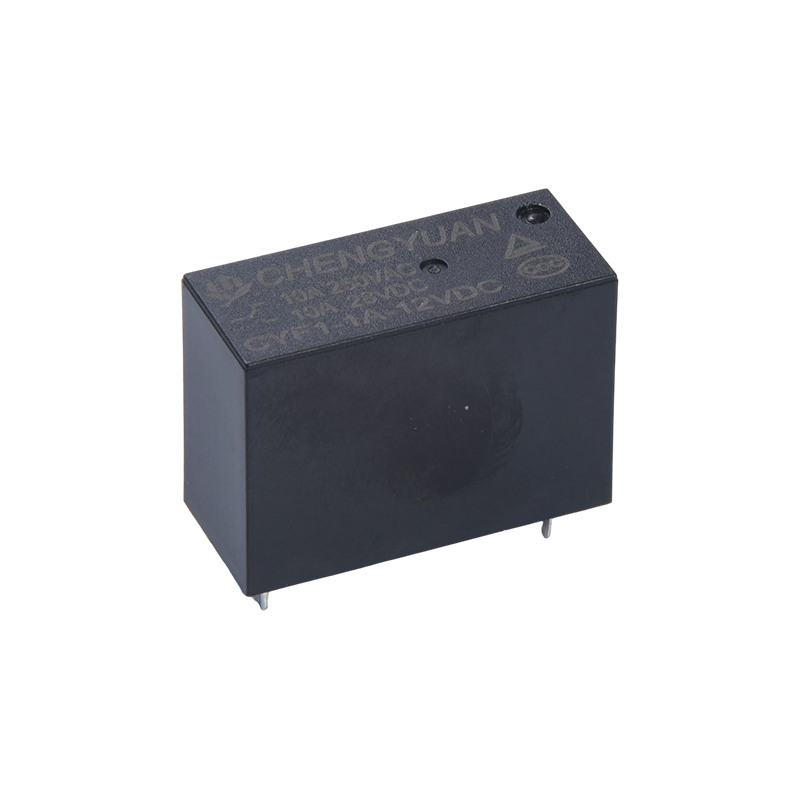

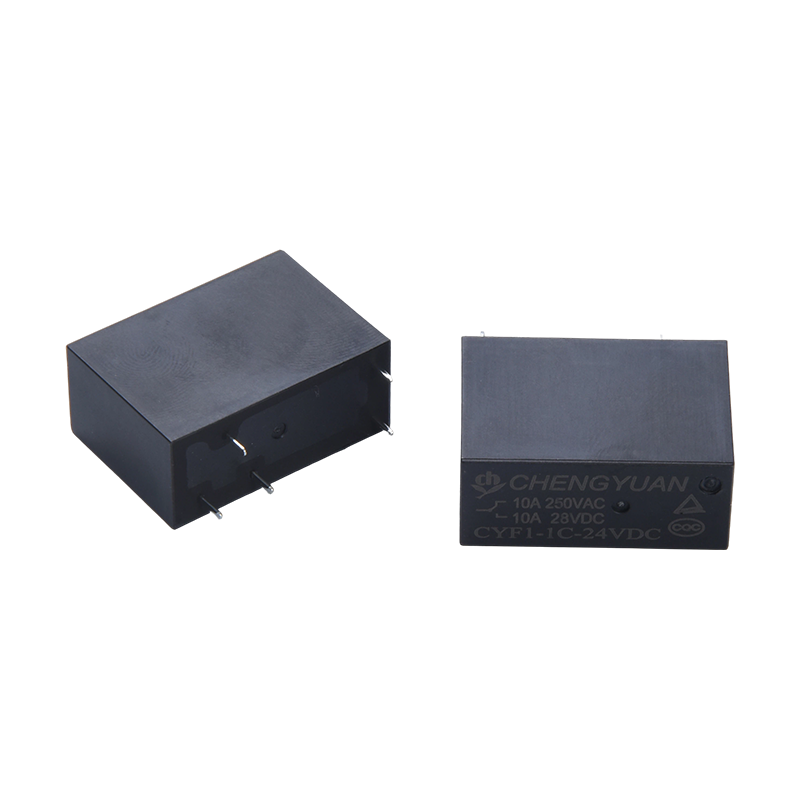

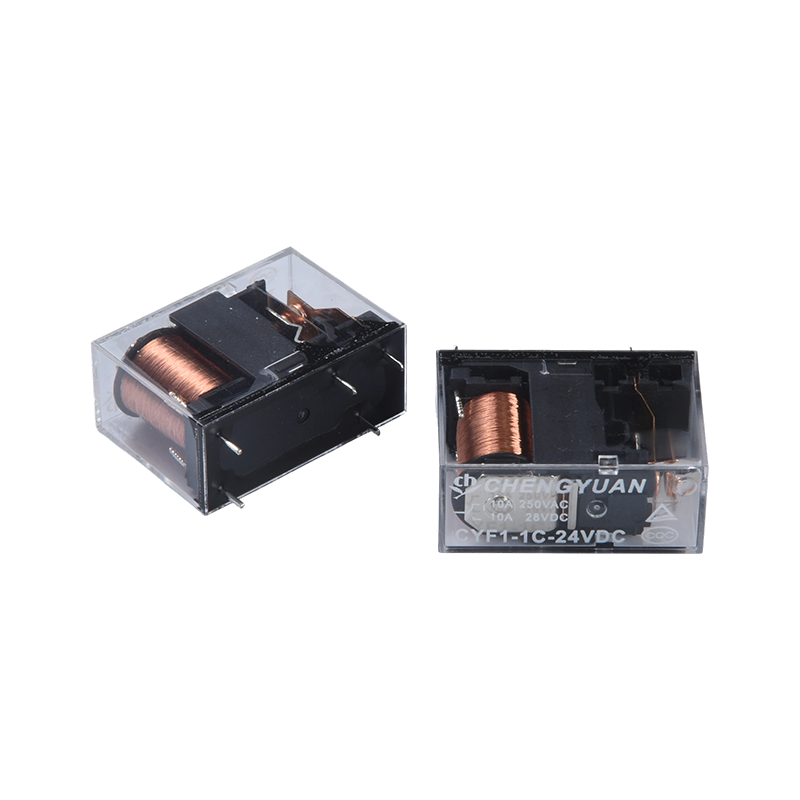

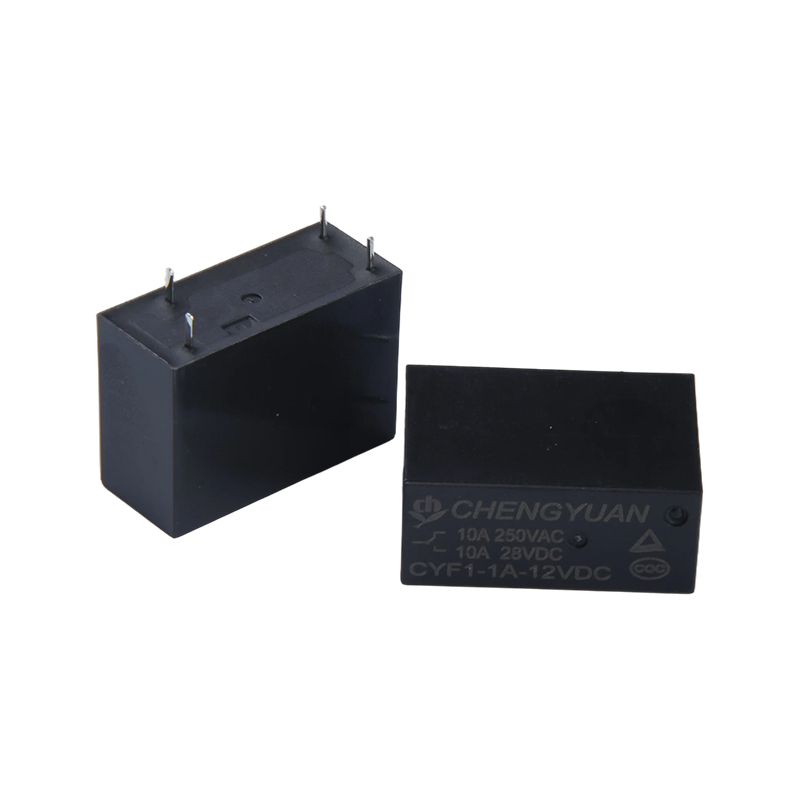

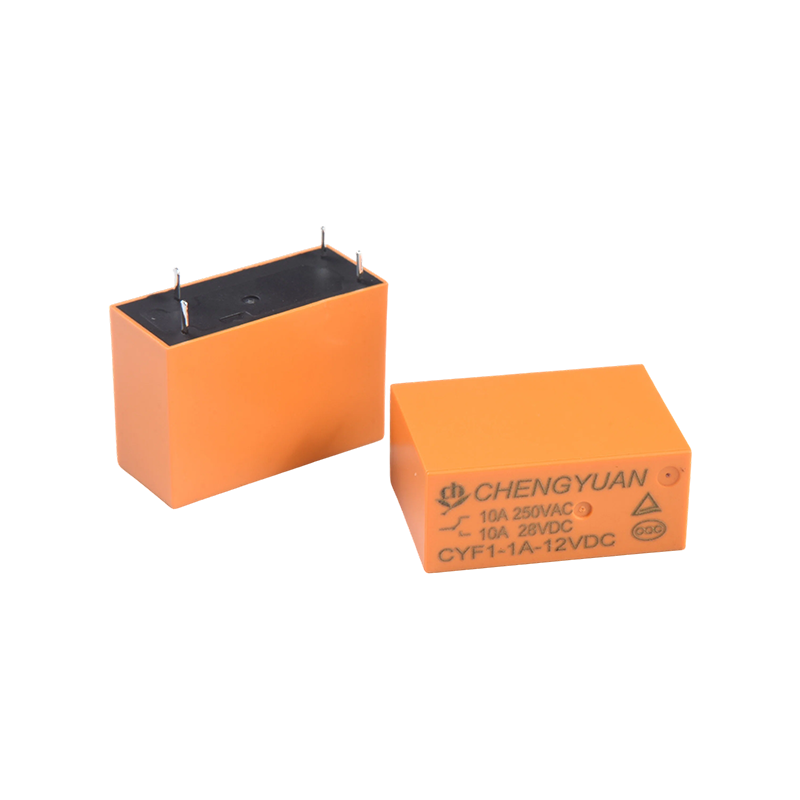

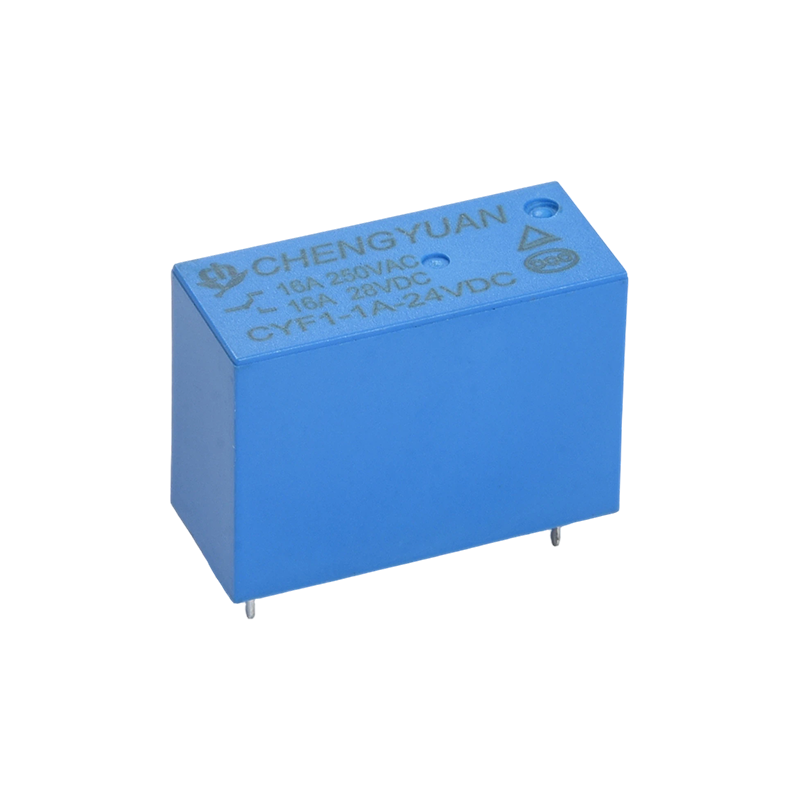

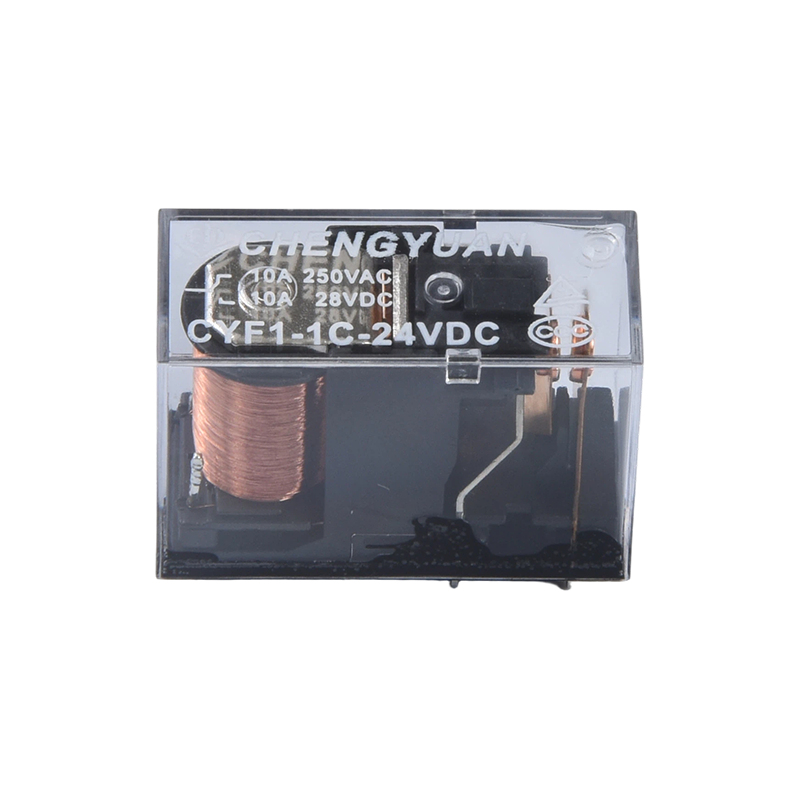

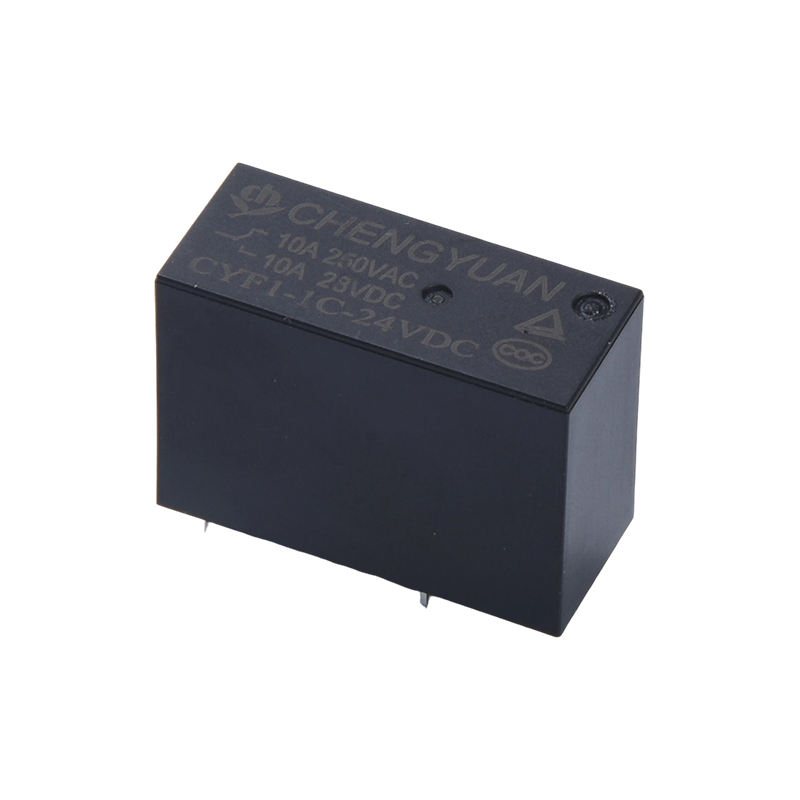

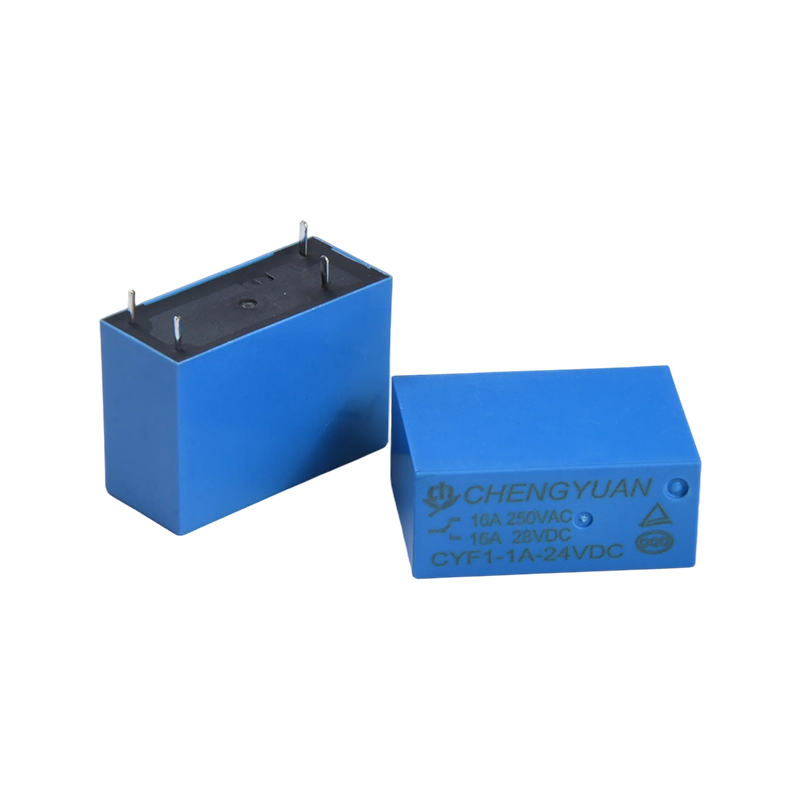

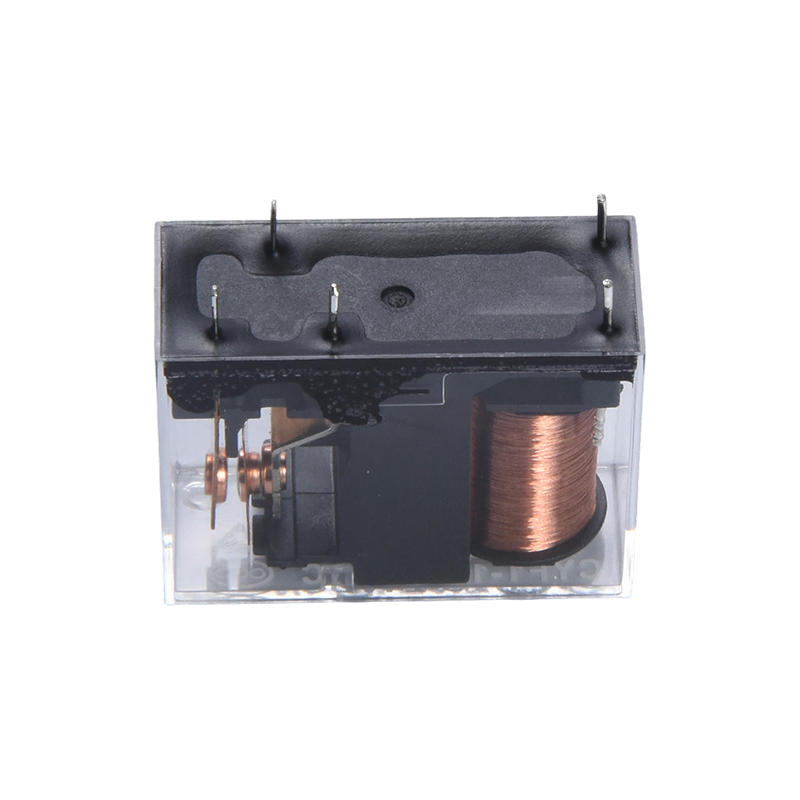

Vlastnosti:
• Odolnost proti velmi vysokému napětí: Odolá až 5000 voltům, poskytuje vynikající izolační výkon, snižuje riziko poruchy obvodu a zlepšuje provozní bezpečnost zařízení.
• Flexibilní napětí cívky: Podporuje široký rozsah napětí cívky 3VDC-48VDC, přímo odpovídá různým specifikacím napětí řídicího obvodu bez potřeby dalších komponent pro konverzi napětí.
• Kompaktní konstrukční design: Malá velikost, vhodná pro scénáře montáže PCB s vysokou hustotou, šetří vnitřní prostor zařízení a zlepšuje flexibilitu uspořádání obvodů.
• Vysoká spínací kapacita zátěže: Spínací kapacita kontaktů až 17 ampér, se jmenovitým zatížením pokrývajícím 10A 250VAC/28VDC a 16A 250VAC/28VDC, vhodné pro potřeby spínání obvodů středního až vysokého výkonu.
• Dvojí autoritativní certifikace: Certifikováno TUV a CQC, v souladu s mezinárodními a domácími bezpečnostními standardy, splňující potřeby aplikací koncových produktů na různých trzích.

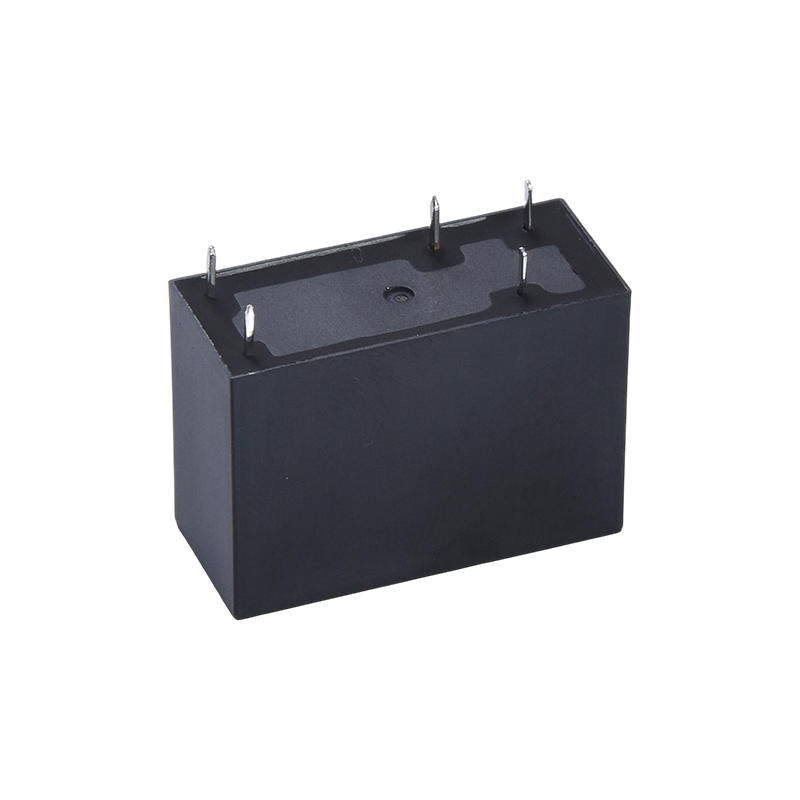

• Pohodlná montáž desek plošných spojů: Používá 5kolíkovou strukturu, která usnadňuje pájení a upevnění na desky s plošnými spoji, což vede k vysoké efektivitě montáže a kompatibilitě s automatizovanými výrobními procesy.
• Stabilní spínací výkon: Využívá jednopólový jednopólový kontaktní tvar (SPST), který poskytuje jasnou logiku spínání a stabilní odpor kontaktů, což zajišťuje spolehlivost zapínání/vypínání obvodu.
Použitelné scénáře:
• Domácí spotřebiče: Ovládání zapínání/vypínání malých spotřebičů s vysokým výkonem (jako jsou elektrické ohřívače, indukční sporáky) a automatické ovládání kuchyňských spotřebičů.
• Průmyslové řízení: Přepínání signálů a řízení výkonu pro průmyslová automatizační zařízení, malé řídicí moduly PLC a řídicí obvody motoru. • Inteligentní napájecí zařízení: Inteligentní rozvodné skříně, moduly pro distribuci energie a pomocné řídicí obvody nabíjecí stanice, přizpůsobené pro scénáře vysokého napětí a vysoké zátěže.
• Bezpečnostní zařízení: Napájecí zdroje pro bezpečnostní monitorování a přepínání okruhů pro systémy řízení přístupu, které spoléhají na stabilní výkon, aby byl zajištěn nepřetržitý provoz zařízení.
Kontaktní údaje
| Typ | CYF1 |
| Kontaktní materiál | Stříbrná slitina |
| Kontaktní odpor | 100mΩ Max. (při 1A 16V DC) |
| Jmenovitá zátěž (odporová zátěž）) | 10A 250VAC/12A 277 VAC | 16A 250VAC/17A 277VAC |
| Max. spínací proud | 12A | 17A |
| Max. spínací napětí | 277VAC |
| Max. přepínání napájení | 3324VA | 4709 VAC |
| Min. přepínání zátěže | 6V 1A |
| Charakteristika |
| Doba provozu (při jmenovitém napětí cívky) | 15 ms Max. (Bez diody) |
| Čas uvolnění | 5 ms Max. ( Žádná dioda) |
| Izolační odpor | Minimálně 1000 MΩ (při 500 V DC) |
| Dielektrická pevnost | Mezi otevřenými kontakty: 1000VAC, 50/60Hz po dobu 1min |
| Mezi cívkou a kontaktem: 5000VAC, 50/60Hz po dobu 1min |
| Odolnost proti vibracím | Destruktivní | 10–55 Hz, při dvojnásobné amplitudě 1,5 mm |
| Funkční | 10–55 Hz, při dvojnásobné amplitudě 1,5 mm |
| Odolnost proti otřesům | Funkční | 10 G min |
| Destruktivní | 10 G min |
| Vytrvalost | Mechanická odolnost （10800ops./h) | 10000000 ops. (při pokojové teplotě) |
| Elektrická vytrvalost (360 op./h) | 100 000 ops. (při pokojové teplotě) |
| Okolní teplota | -40℃ ~ 85℃ (bez kondenzace) |
| Hmotnost | Přibl. 14 g $ $ |
Data cívky (při 20 ℃)
| Nominální napětí (VDC) | Nominální provozní aktuální ±10 % (mA) | Odpor cívky ±10 % (Ω) | Nominální operating moc | (Max.) Provozní napětí (Max.) | Uvolněte napětí (min.) | Max. dovolené napětí |
| 3 | 240 | 12.5 | Přibližně 0,72 W | 75 % nominální hodnoty napětí | 5 % nominální hodnoty napětí | 130 % nominálního napětí |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | Přibližně 0,54 W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
Výše uvedená data jsou počáteční hodnoty. Na cívku nepřipojujte maximální dovolené napětí po dobu déle než 10 minut , aby se cívka nepřehřála.

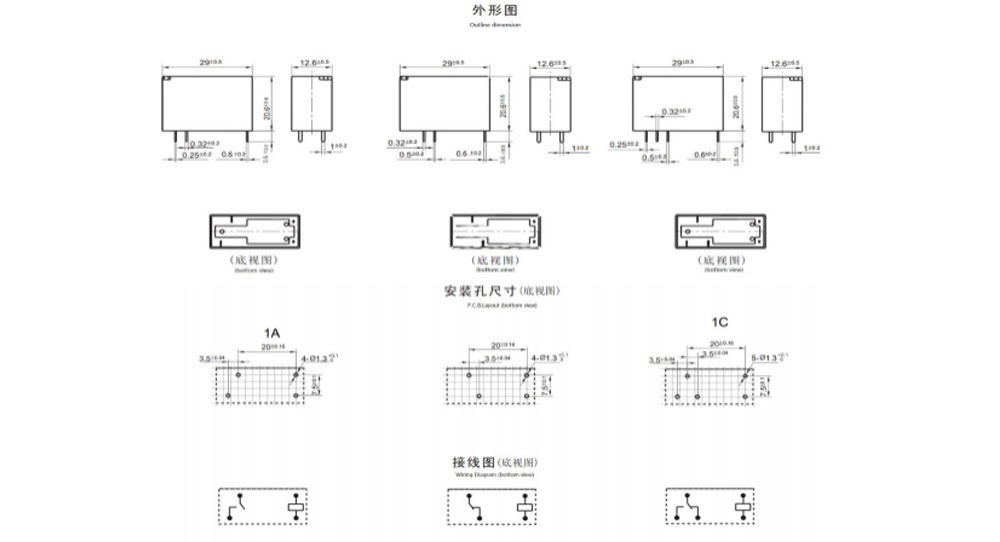

Obrysový rozměr, Schéma zapojení, rozložení desky plošných spojů (Jednotka: mm)

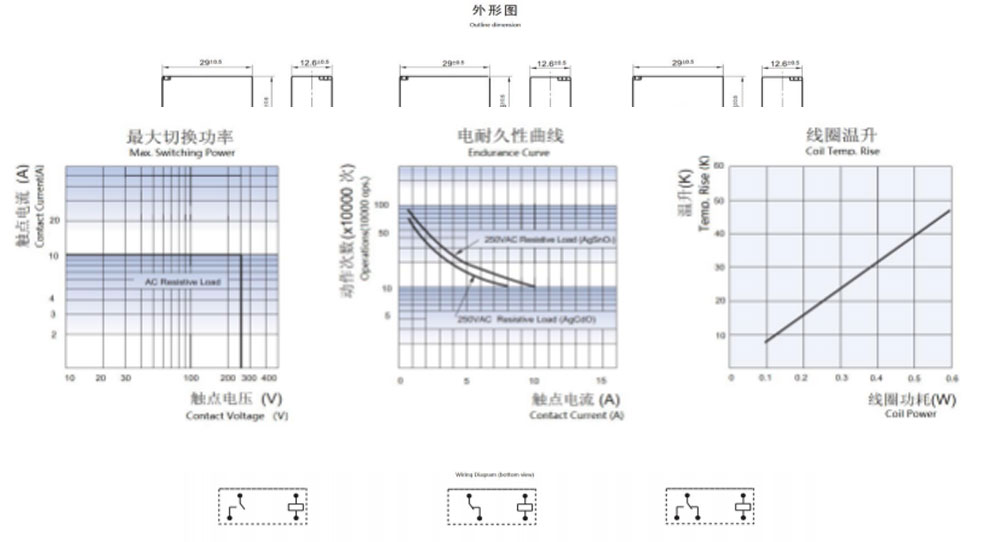

Charakteristické křivky
Informace o objednávce
CYF1 H - 1 - C - 12 V DC - H - D - T - XX
1 2 3 4 5 6 7 8 9
1： Typ：CYF1
2: S H: Vysoká kontaktní zátěž, 16A Bez H: Standardní zátěž, 10A
3: Počet pólů: 1–1 pól
4: Uspořádání kontaktu: C Fom C ; H Od A ; B Od B
5: Nominální napětí: 3,5,6,9, 12, 18,24,48 V DC
6: Barva krytu: T-transparentní, H-černá, L-modrá
7: Příkon cívky: D-0,72W L-0,54W
8: Ochranná konstrukce: S-Flux proofed,
SH-Sealed typ omyvatelný
9: Speciální parametr: Typ Nil-Standard
Písmeno nebo číslo-Zvláštní požadavek
Relé s ochranou proti toku nelze použít v prostředí se znečišťujícími látkami jako H2S, SO2, NO2, prach atd.
Čištění vodou nebo úprava povrchu se nedoporučuje po montáži relé odolných proti tavení na desku plošných spojů.
Upozornění: Specifikace je pouze orientační. Specifikace se mohou změnit bez předchozího upozornění.
Nemohli jsme vyhodnotit veškerý výkon a všechny parametry pro každou možnou aplikaci. Uživatelé by tedy měli mít správnou pozici pro výběr
Vhodný produkt pro vlastní aplikaci. U utěsněných relé po instalaci a čištění před použitím otevřete ventilační otvor v pouzdře. Máte-li jakýkoli dotaz, kontaktujte prosím Chengyuan pro technické služby. Je však na odpovědnosti uživatele, aby určil, který produkt by měl být použit.
