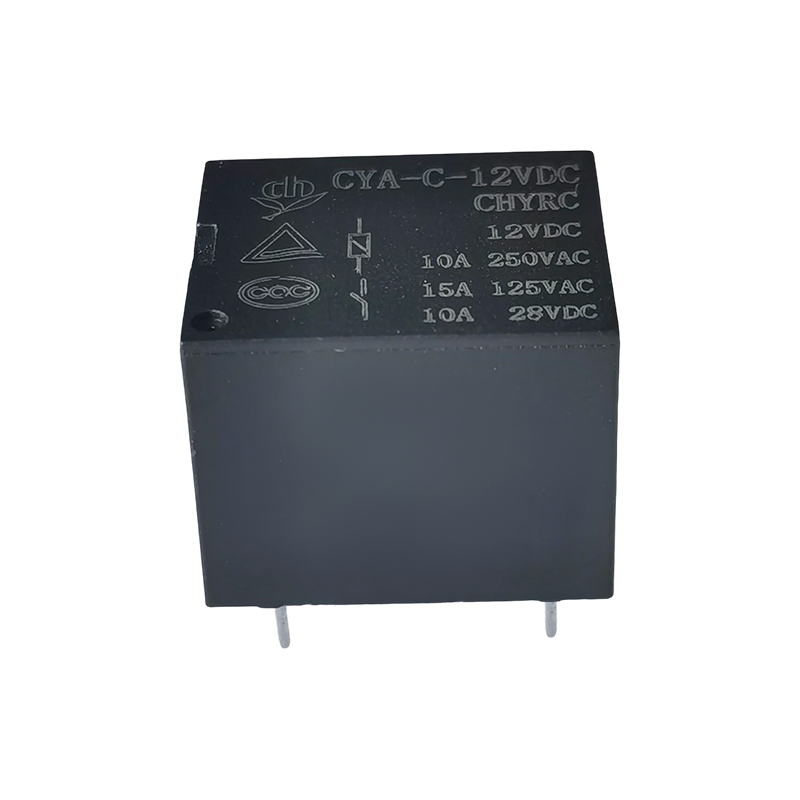

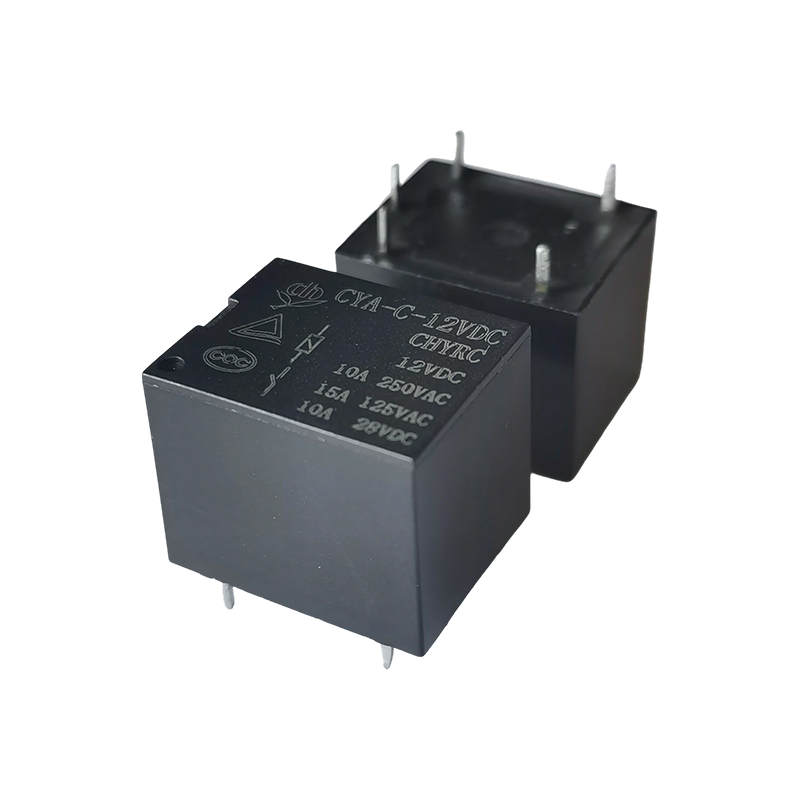

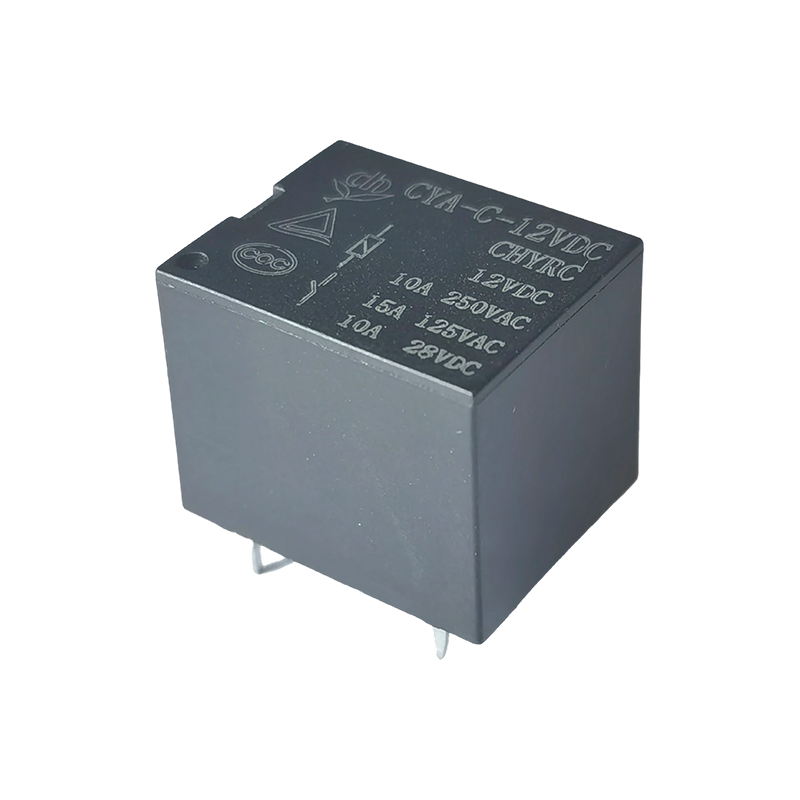

Vlastnosti:
• Široká kompatibilita zátěže: Kompatibilní se zátěží 15A 125VAC, 12A 250VAC AC a 10A 28VDC DC zátěží, pokrývá většinu potřeb přepínání obvodů s nízkým až středním výkonem.
• Flexibilní napětí cívky: Podporuje napětí cívky 3VDC-48VDC, které přímo odpovídá různým specifikacím napětí řídicího obvodu bez potřeby dalších modulů pro převod napětí.
• Konstrukce s nízkou spotřebou energie: Spotřeba energie cívky je pouze 0,36 W, což snižuje celkovou spotřebu energie zařízení a je vhodné pro zařízení napájená bateriemi.
• Dvojí autoritativní certifikace: Prošel certifikací TUV a CQC, vyhovuje mezinárodním a domácím bezpečnostním normám a je vhodný pro koncové produkty prodávané na více trzích.
• Pohodlná instalace PCB: Používá 5kolíkovou strukturu pro snadné pájení a montáž desek s plošnými spoji; kompaktní tvar připomínající kostku cukru šetří instalační prostor a je vhodný pro návrhy obvodů s vysokou hustotou.
• Jasná spínací logika: Používá jednopólový jednopólový kontaktní formulář (SPST), který poskytuje jednoduchou a jasnou logiku spínání, zjednodušuje návrh obvodu a snižuje pravděpodobnost chyb v zapojení.
Aplikační scénáře:
• Domácí spotřebiče: Zapínání/vypínání malých elektrických trub, dávkovačů vody, dálkových ovladačů atd.
• Průmyslové řízení: Malé rozšiřující moduly PLC, obvody pro přepínání signálů snímačů, umožňující izolaci signálu a ovládání zapnutí/vypnutí obvodu.
• Inteligentní domácnost: Inteligentní zásuvky, moduly pro ovládání osvětlení atd., které odpovídají nízkonapěťovým řídicím signálům pro bezpečné řízení spotřeby.
| Typ | CYA |
| Kontaktní materiál | Stříbrná slitina |
| Kontaktní odpor | 100mΩ Max. (při 1A 16V DC) |
| Jmenovitá zátěž (odporová zátěž）) | 10A250VAC |
| Max. spínací proud | 15A |
| Max. spínací napětí | 250VAC |
| Max. přepínání napájení | 2500VA |
| Min. přepínání zátěže | 6V 1A |
| Charakteristika |
| Doba provozu (při jmenovitém napětí cívky) | 8 ms Max. (Bez diody) |
| Čas uvolnění | 5 ms Max. (Bez diody) |
| Izolační odpor | Minimálně 1000 MΩ (při 500 V DC) |
| Dielektrická pevnost | Mezi otevřenými kontakty: 750VAC, 50/60Hz po dobu 1min |
| Mezi cívkou a kontaktem: 1500VAC, 50/60Hz po dobu 1min |
| Odolnost proti vibracím | Destruktivní | 10-55Hz, při dvojnásobné amplitudě 1,5 mm |
| Funkční | 10-55Hz, při dvojnásobné amplitudě 1,5 mm |
| Odolnost proti otřesům | Funkční | 10 G min |
| Destruktivní | 10 G min |
| Vytrvalost | Mechanická odolnost （10800ops./h) | 10 000 000 ops. (při pokojové teplotě) |
| Elektrická výdrž (360 os./h) | 100 000 ops. (při pokojové teplotě) |
| Okolní teplota | -40℃~ 85℃ (bez kondenzace) |
| Hmotnost | Přibl. 8,5 g $ $ |
| Data cívky (při 20 ℃) |
| Nominální napětí (VDC) | Nominální provozní aktuální ±10 % (mA) | Odpor cívky ±10 % (Ω) | Nominální operating moc | Provozní napětí (Max.) | Uvolněte napětí (min.) | Max. dovolené napětí |
| 3 | 120 | 25 | Přibližně 0,36W | 75 % nominální hodnoty napětí | 5 % nominální hodnoty napětí | 130 % nominálního napětí |
| 5 | 71.42 | 70 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 15 | 24 | 625 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
| 48 | 7.5 | 6400 |

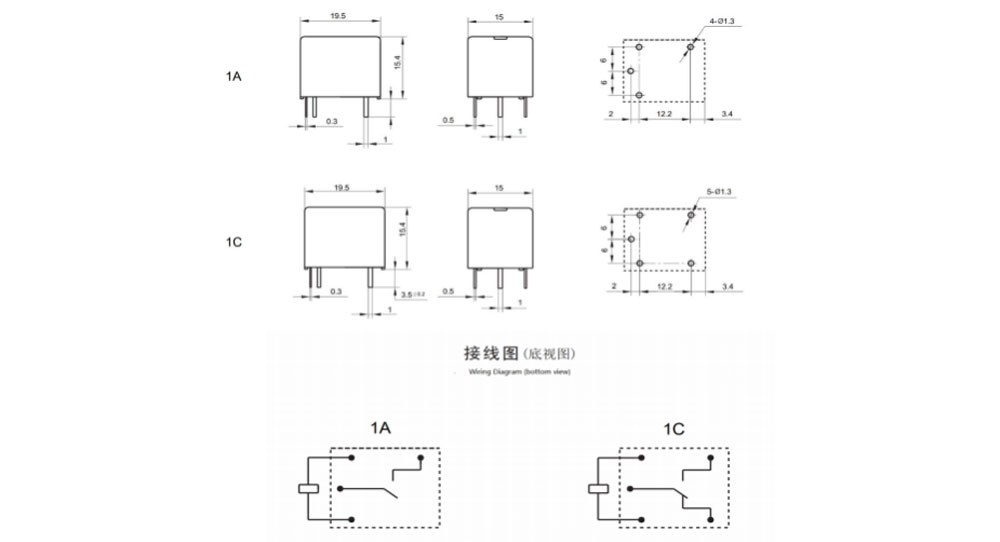

Outline dimension, Wiring diagram, PCB layout (Unit: mm)

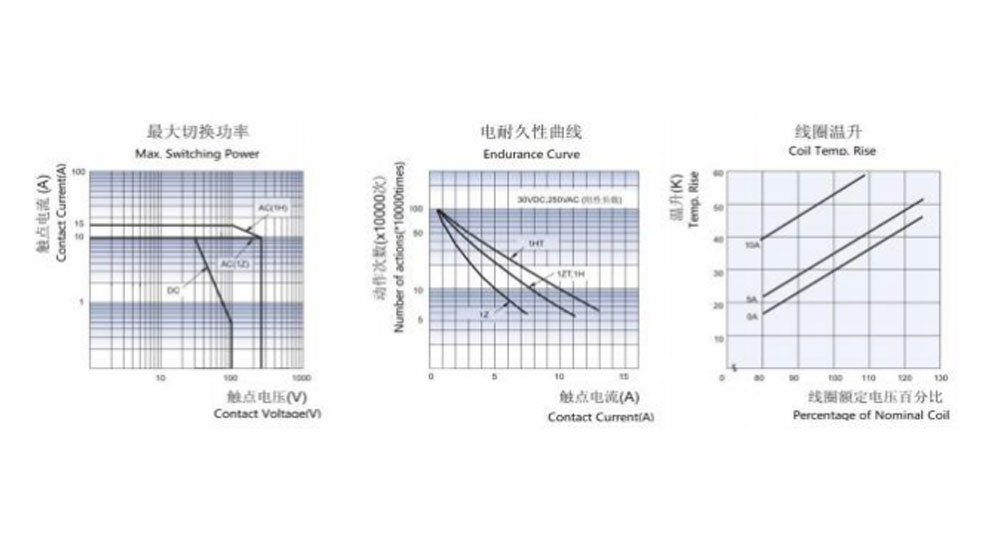

Charakteristické křivky
Informace pro objednání
CYA - 1 - C - 12 V DC - H - D - T - XX
1 2 3 4 5 6 7 8
1: Typ: CYA
2: Počet pólů: 1-1pól
3: Uspořádání kontaktu: C od C; H Od A; B Od B
4: Jmenovité napětí: 3, 5, 6, 9, 12, 18, 24, 48 V DC
5: Barva krytu: W-bílá, H-černá, L-modrá
6: Cívka Pwor: D-0,45W L-0,36W
7: Ochranná konstrukce: S-Flux proofed, SH-Sealed typ omyvatelný
8: Speciální parametr: Nil-Standardní typ
Písmeno nebo číslo-Zvláštní požadavek
(1) Relé s ochranou proti toku nelze použít v prostředí se znečišťujícími látkami, jako je H2S, SO2, NO2, prach atd.
(2) Čištění vodou nebo povrchová úprava se po montáži relé odolných proti tavení na desku plošných spojů nedoporučuje.
(3) Přizpůsobená speciální přípona je k dispozici po vyhodnocení společností CHENGYUAN.
Upozornění: Specifikace je pouze orientační. Specifikace se mohou změnit bez předchozího upozornění. Nemohli jsme vyhodnotit všechny výkony a parametry pro každou možnou aplikaci. Uživatelé by tedy měli mít správnou pozici pro výběr
Vhodný produkt pro vlastní aplikaci. Pro zaplombovaná relé, po instalaci a čištění. Před použitím otevřete ventilační kryt v pouzdře. Máte-li jakýkoli dotaz, kontaktujte prosím chengyuan pro technické služby. Je však na odpovědnosti uživatele, aby určil, který produkt by měl být použit.
