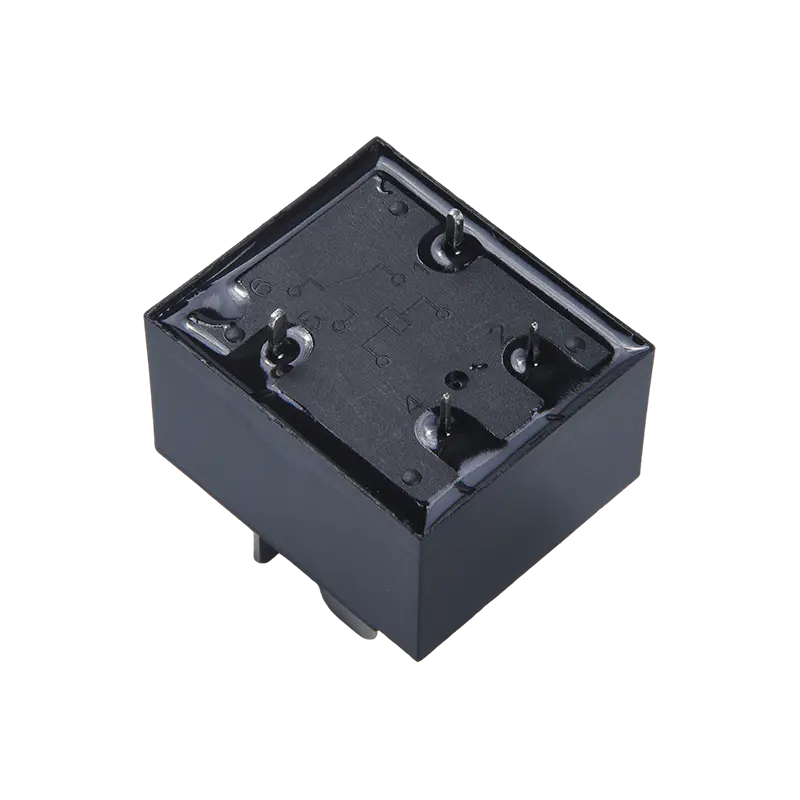

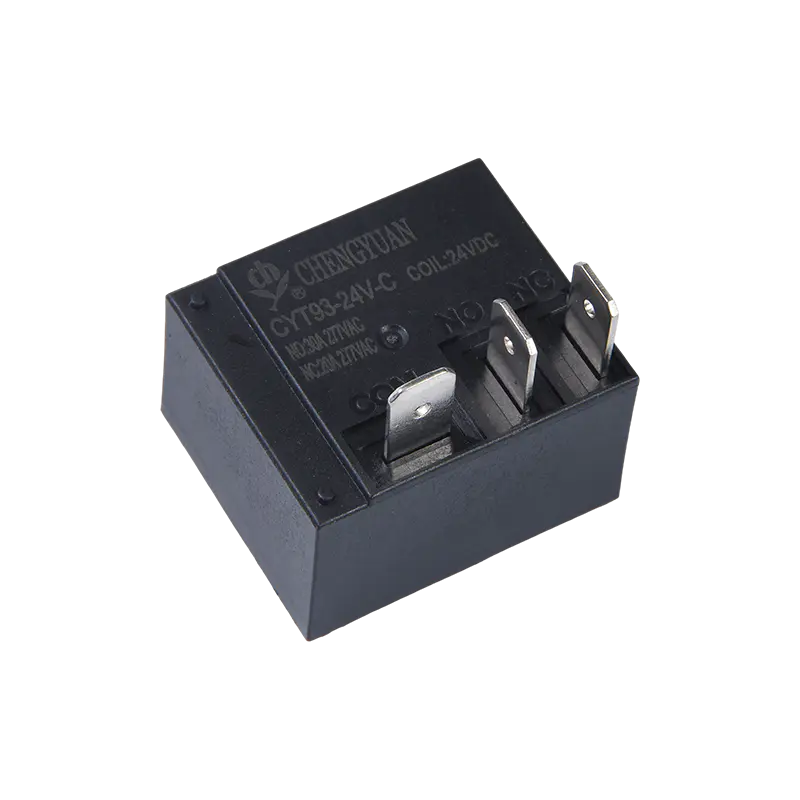

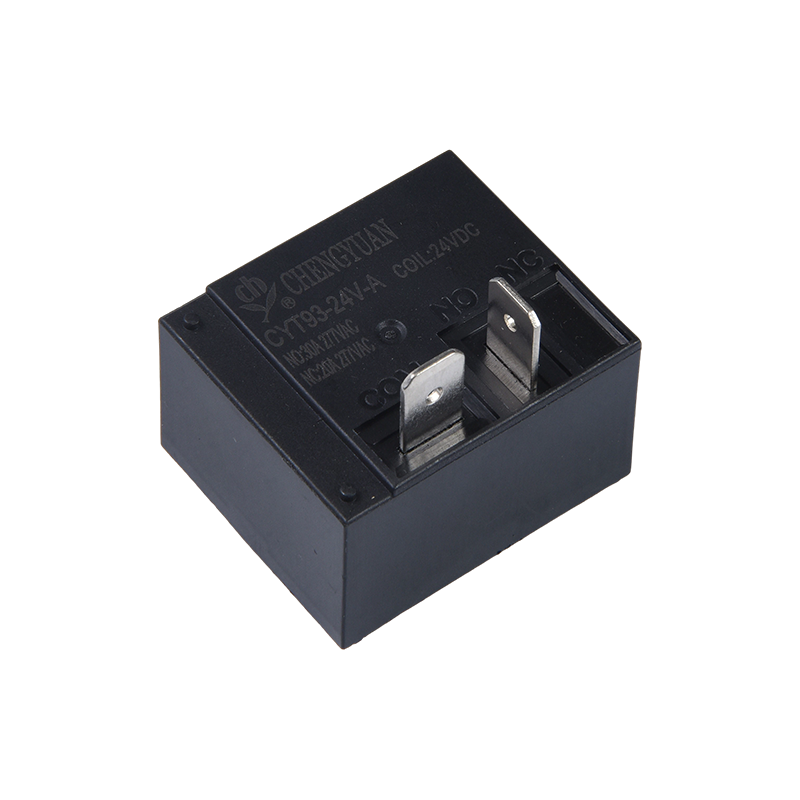

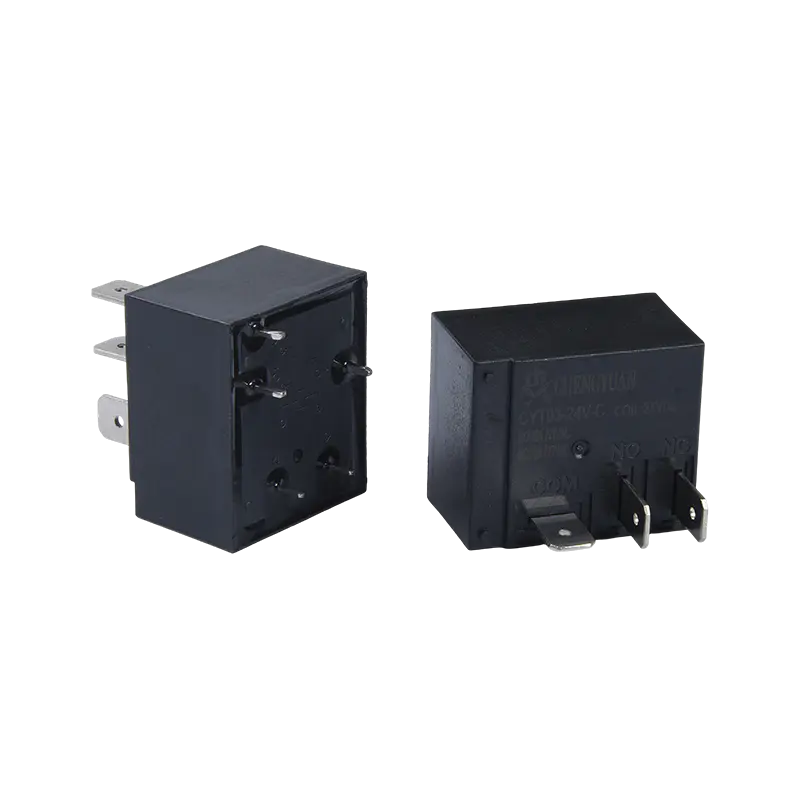

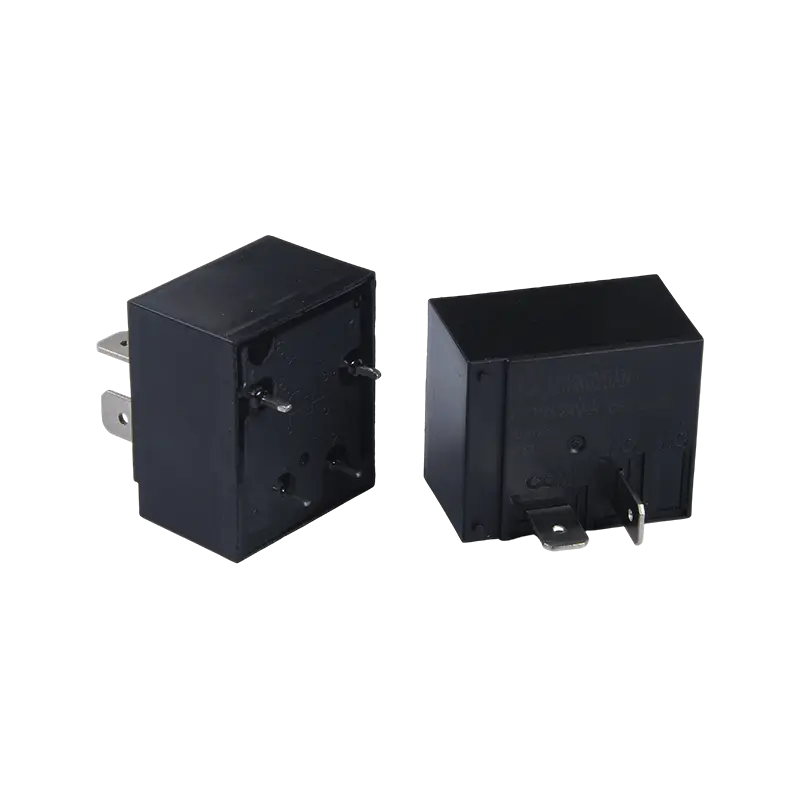

Vlastnosti produktu:
• Spínací kapacita při vysoké zátěži: Podporuje maximální spínací zátěž 30 ampér (některé specifikace až 40 A), která je schopna zvládnout potřeby řízení vysoce výkonných zařízení.
• Kompaktní design: Malá velikost, vhodná pro instalaci s vysokou hustotou v prostorově omezených elektrických krabicích nebo ovládacích panelech.
• Nízká spotřeba energie: Spotřeba energie cívky jen 0,9 W, účinně snižuje spotřebu energie systému a tvorbu tepla.
• Možnosti více svorek: K dispozici jsou produkty s měděnými svorkami, které zajišťují vynikající vodivost a spolehlivost kontaktů při manipulaci s vysokými proudy.
• Široký rozsah napětí: Napětí cívky pokrývá 3VDC až 48VDC, kompatibilní s různými úrovněmi napětí řídicího systému.
Typické aplikace:
• Automobilová elektronika: Používá se pro vysoce výkonné řízení zátěže v automobilech, jako jsou topení, motory ventilátorů a osvětlovací systémy.
• Vytápěcí a ventilační zařízení: Vhodné pro průmyslová a domácí HVAC zařízení, ovládání topných těles nebo ventilačních ventilátorů.
• Domácí spotřebiče: Používá se k ovládání vypínačem v domácích spotřebičích s vysokým výkonem, jako jsou elektrické trouby a mikrovlnné trouby.
• Průmyslové ovládání: Používá se jako akční člen v automatizačním zařízení vyžadujícím spínání vysokým proudem.
| Kontaktní údaje |
| Typ | CYT93 |
| Kontaktní materiál | Stříbrná slitina |
| Kontaktní odpor | 100 mΩ max. (při 1 A 6 V DC) |
| Jmenovitá zátěž (odporová zátěž）) | 20A/30A 250VAC |
| Max. spínací proud | 20A/30A |
| Max. spínací napětí | 250VAC |
| Max. přepínání napájení | 5000VA/7500VA |
| Charakteristika |
| Doba provozu (při jmenovitém napětí cívky) | 15 ms Max. ( Bez diody) |
| Čas uvolnění | 10 ms Max. ( Bez diody) |
| Izolační odpor | Min. 1000 MΩ (při 500 V DC) |
| Dielektrická pevnost | Mezi otevřenými kontakty: 1500VAC, 50/60Hz po dobu 1min |
| Mezi cívkou a kontaktem: 2500VAC , 50/60Hz po dobu 1min |
| Odolnost proti vibracím | Destruktivní | 10–55 Hz, při dvojnásobné amplitudě 1,5 mm |
| Funkční | 10–55 Hz, při dvojnásobné amplitudě 1,5 mm |
| Odolnost proti otřesům | Funkční | 10 G min. |
| Destruktivní | 100 G min. |
| Vytrvalost | Mechanická odolnost （10800ops./h) | 10000000 ops. (při pokojové teplotě) |
| | Elektrická vytrvalost (360 op./h) | 100 000 ops. (při pokojové teplotě) |
| Okolní teplota | -40℃~ 85℃ (bez kondenzace) |
| Hmotnost | Přibližně 28 g $ $ |
Data cívky (při 20 ℃)
| Nominální napětí (VDC) | Nominální provozní aktuální ±10 % (mA) | Odpor cívky ±10 % (Ω) | Nominální operating moc | Provozní napětí (Max.) | Uvolněte napětí (min.) | Max. dovolené napětí |
| 5 | 180 | 27 | Přibližně 0,9 W | 75 % nominální hodnoty napětí | 5 % nominální hodnoty napětí | 130 % nominálního napětí |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
Výše uvedená data jsou počáteční hodnoty. Nenastavujte maximální povolené napětí na cívce po dobu déle než 10 minut abyste předešli přehřátí td cívky.

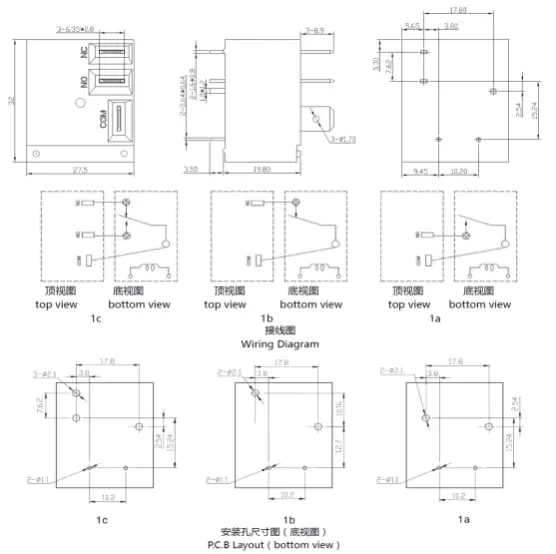

Obrysový rozměr, Schéma zapojení, rozložení desky plošných spojů (Jednotka: mm)

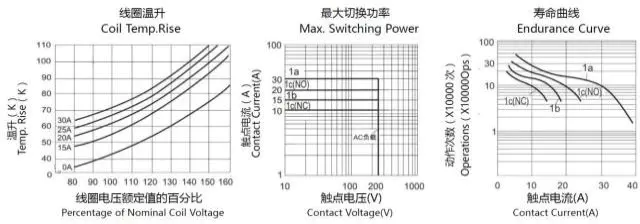

Charakteristické křivky
Informace o objednávce
CYT93 - 1 - C - 12 V DC - H - D - T - XX
1 2 3 4 5 6 7 8
1： Typ： CYT93
2: Počet pólů: 1–1 pól
3: Uspořádání kontaktu: : A Formulář A ; B Formulář B ; C Formulář C
4: Nominální napětí: 5,6,9,12,15,18,24,48VDC
5: Barva přístroje: H-černá
6: Příkon cívky: D-0,9W
7: Ochranná konstrukce: odolná proti S-Flux,
SH- Uzavřený typ omyvatelný
8: Speciální parametr: Nil-Standard typ
Písmeno nebo číslo – speciální požadavek
Relé s ochranou proti toku nelze použít v prostředí se znečišťujícími látkami jako H2S, SO2, NO2, prach atd.
Čištění vodou nebo úprava povrchu se nedoporučuje po montáži relé odolných proti tavení na desku plošných spojů.
Upozornění: Specifikace je pouze orientační. Specifikace se mohou změnit bez předchozího upozornění.
Nemohli jsme vyhodnotit veškerý výkon a všechny parametry pro každou možnou aplikaci. Uživatelé by tedy měli mít správnou pozici pro výběr
Vhodný produkt pro vlastní aplikaci. U utěsněných relé po instalaci a čištění před použitím otevřete ventilační otvor v pouzdře. Máte-li jakýkoli dotaz, kontaktujte prosím Chengyuan pro technické služby. Je však na odpovědnosti uživatele, aby určil, který produkt by měl být použit.
