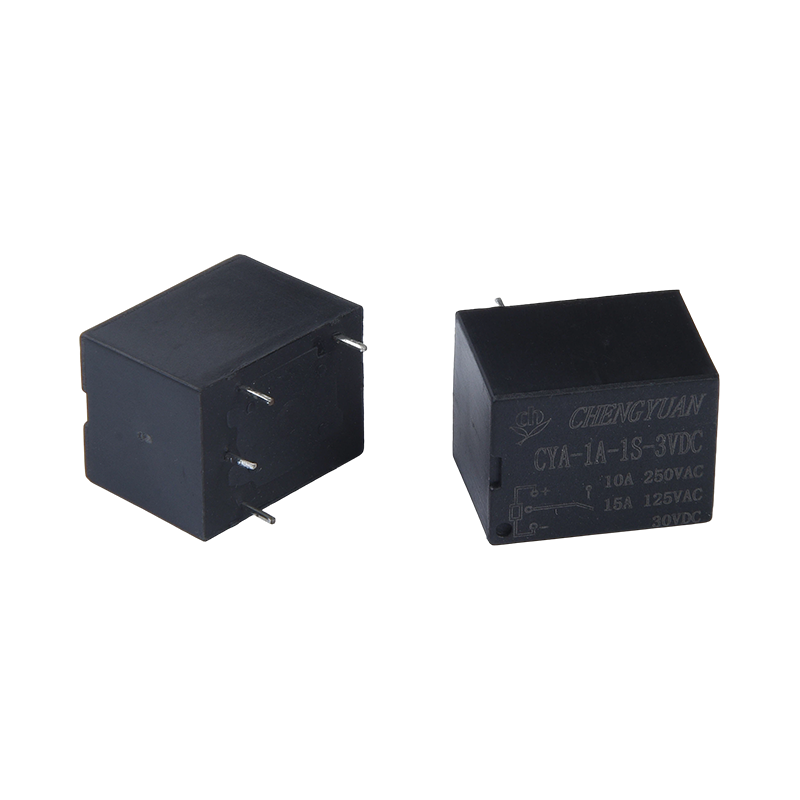

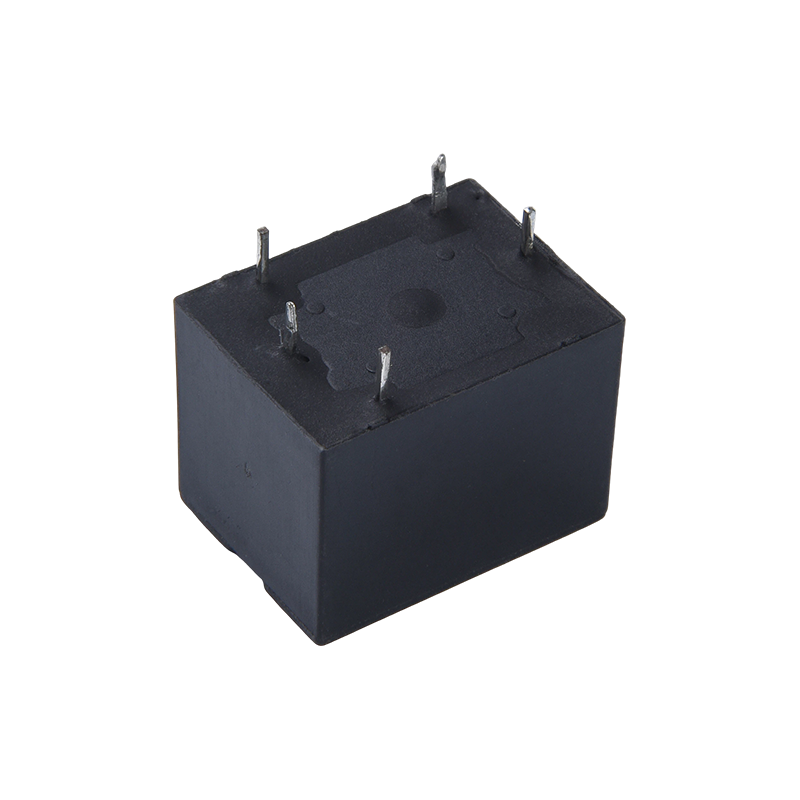

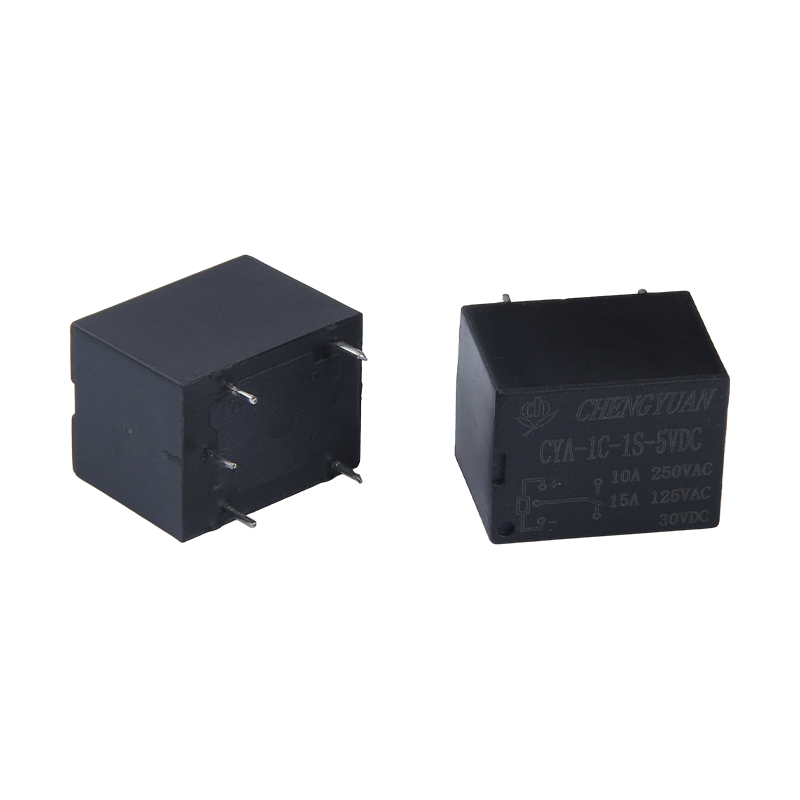

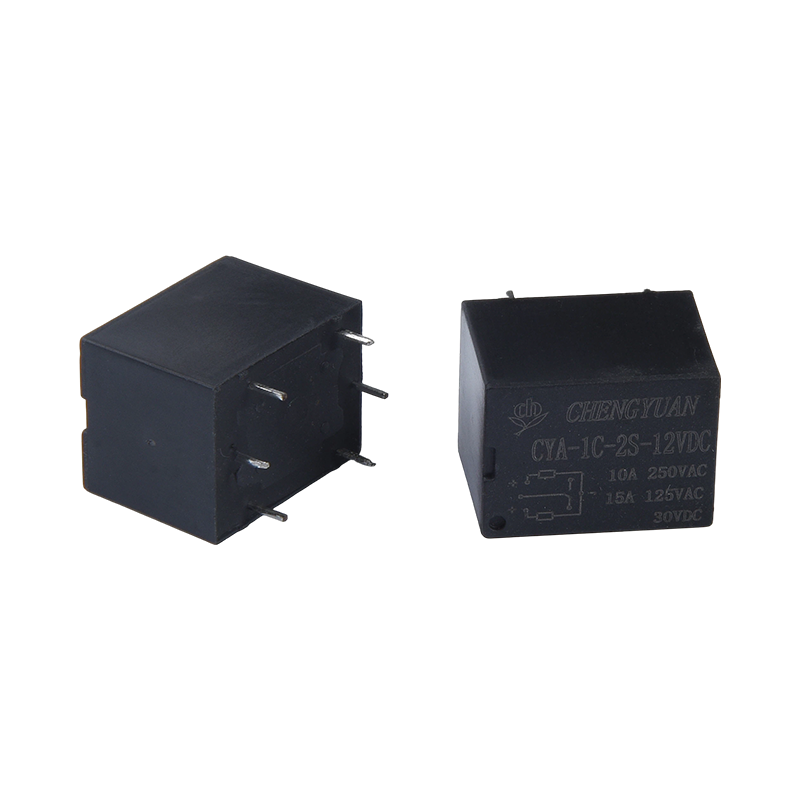

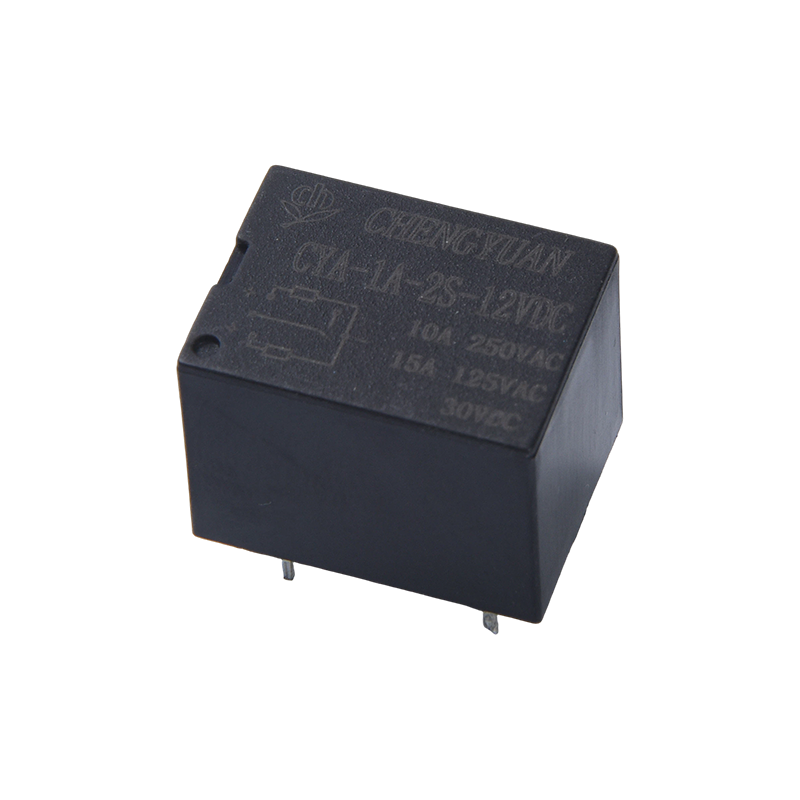

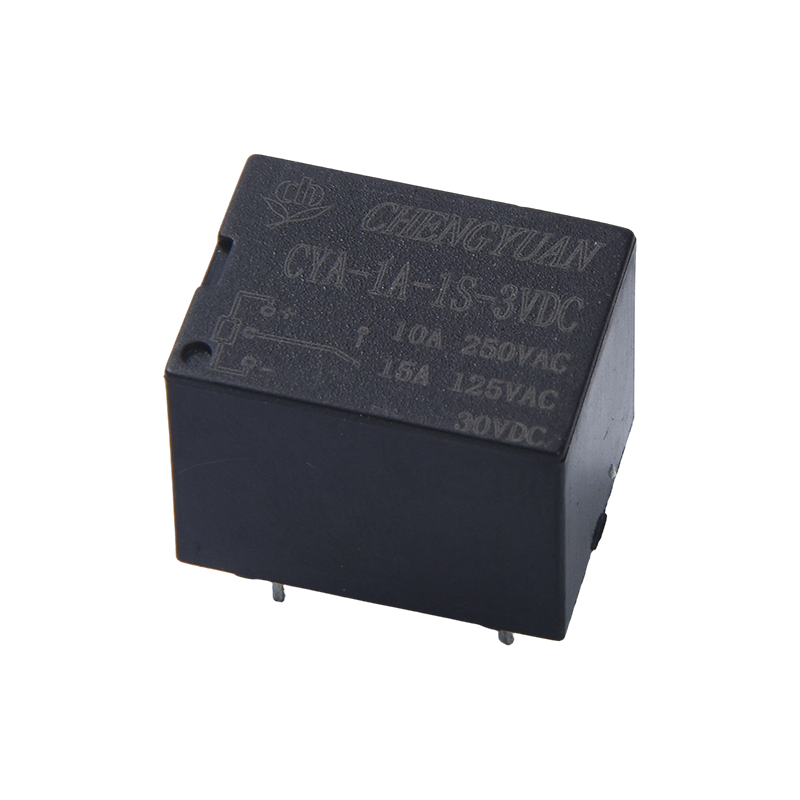

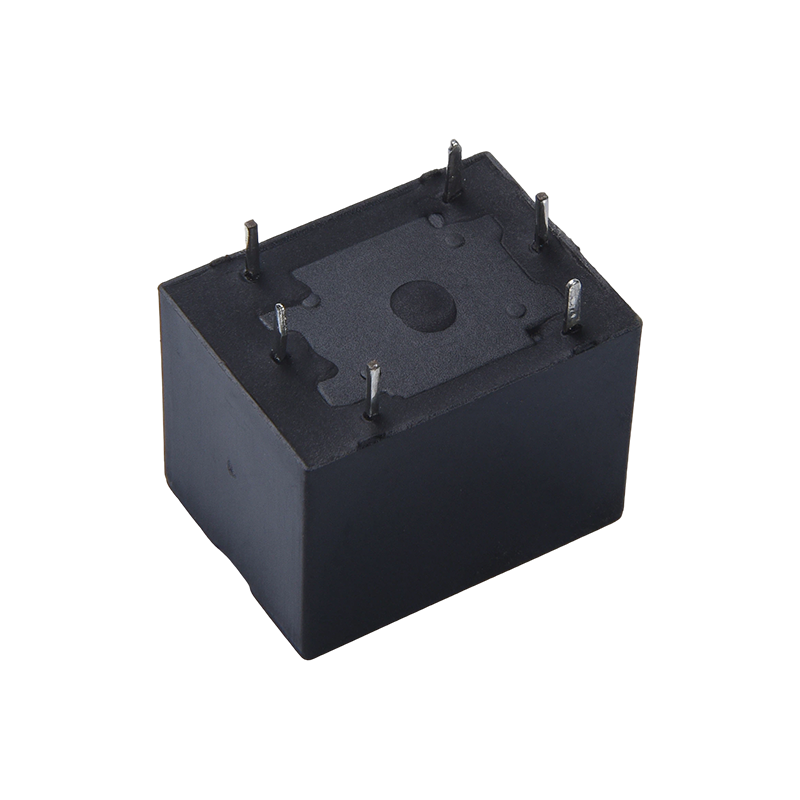

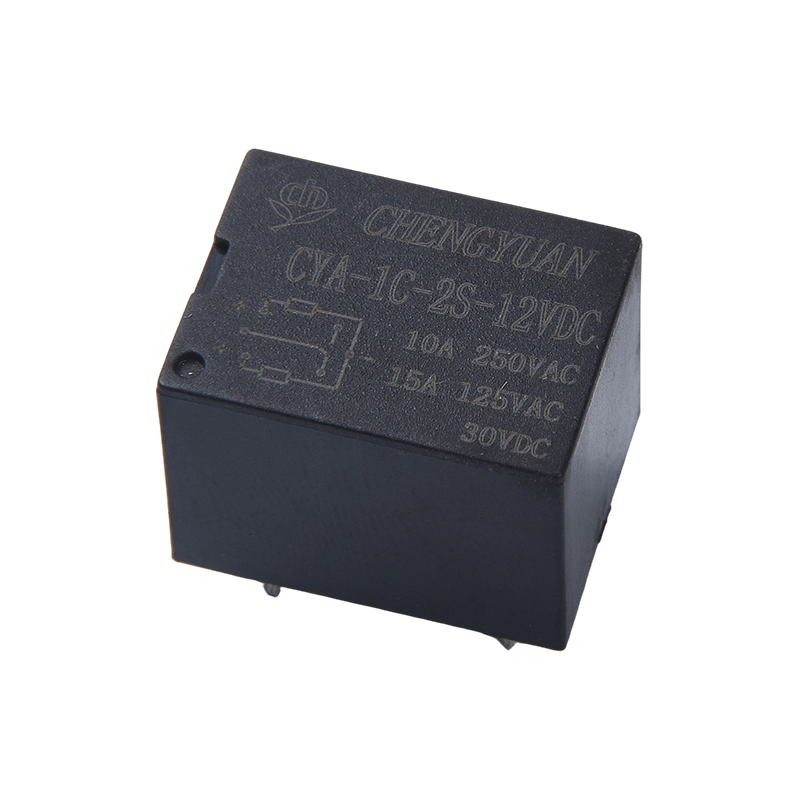

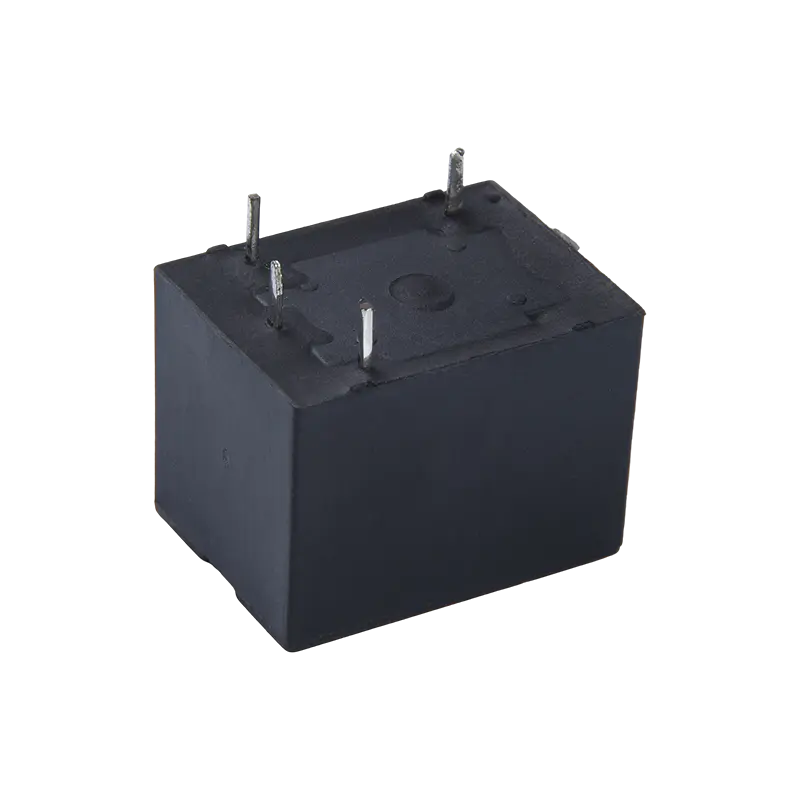

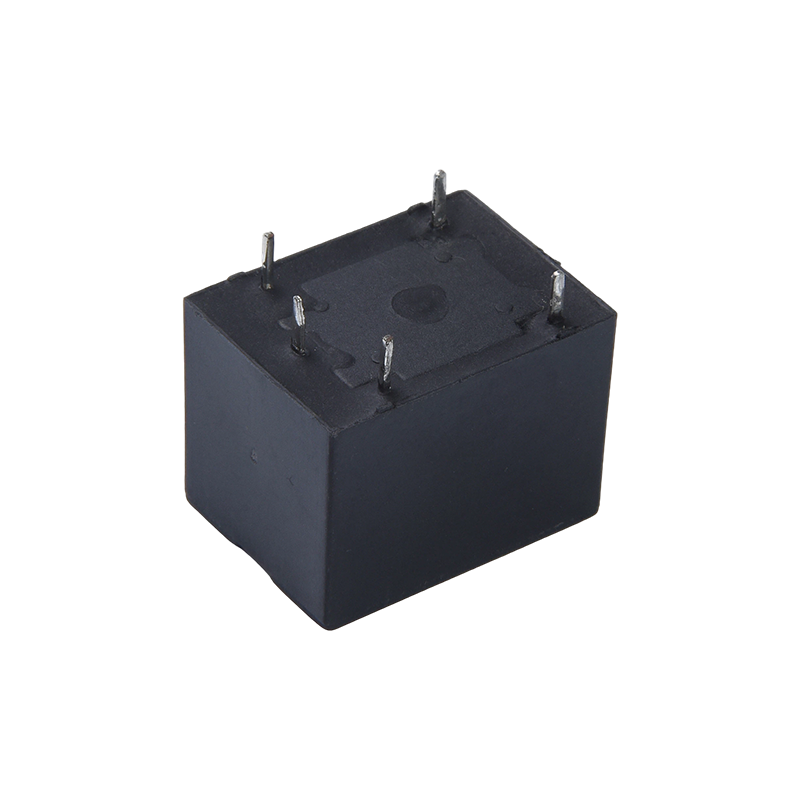

I. Vlastnosti
1. Kontaktní formulář: Poskytuje jeden normálně otevřený a jeden přepínací kontaktní formulář pro splnění různých požadavků na návrh obvodu.
2. Vlastnosti instalace: Používá standardní kolíky desky plošných spojů pro snadnou montáž PCB, vhodné pro automatizované montážní procesy;
3. Možnosti balení: K dispozici jsou dvě možnosti balení: plastové utěsněné a odolné proti pájení, aby vyhovovaly různým požadavkům na prostředí.
4. Struktura jádra: Používá jednocívkovou nebo dvoucívkovou magnetickou západkovou strukturu pro zajištění dlouhodobého zachování stavu po výpadku napájení.
II. Základní funkce a použitelné scénáře
1. Základní funkce: Dosahuje přepínání obvodů s nulovým výkonem, poskytuje automatické přepínání a izolování signálu a udržuje aktuální stav po vypnutí řídicího napájení, vhodné pro dlouhodobé aplikace.
2. Smart Grid Field: Použitelné pro scénáře, jako je měření elektřiny a dálkové ovládání spínačů, umožňující přesné řízení s nízkou spotřebou;
3. Nové energetické pole: Lze použít v nových energetických zařízeních, jako jsou solární invertory, zajišťující stabilní stav obvodu.
4. Průmyslová a domácí pole: Vhodné pro průmyslovou automatizaci, inteligentní domy, ovládání osvětlení a další scénáře;
5. Oblast instrumentace: Použitelné pro obvodové řídicí spoje různých přístrojů a měřičů. III. Využití hlavních výhod
1. Výhoda při nulové spotřebě energie: Udržuje aktuální stav po výpadku napájení, dosahuje přepínání nulové spotřeby, vhodné pro aplikace s nízkou spotřebou.
2. Vysoká kapacita spínání kontaktů: 15A kontaktní spínací zátěž, vhodná pro potřeby řízení středního a vysokého výkonu;
3. Flexibilní instalace a výběr: Velmi malá velikost, standardní kolíky PCB a více možností balení, vhodné pro hustou instalaci a různá prostředí;
4. Shoda s životním prostředím: Splňuje normy RoHS, splňují požadavky na produkty šetrné k životnímu prostředí;
5. Silná specifičnost scény: Zvláště vhodné pro dálkové ovládání a scénáře dlouhodobé údržby, s vynikající všestranností a praktičností.
Parametry kontaktu
| Konfigurace kontaktu | 1A | 1C |
| Kontaktní odpor | 100mΩ (1A 6VDC) |
| Kontaktní materiál | AgSnO₂, AgCdO |
| Kontaktní zátěž (odporová) | 10A 277VAC/28VDC |
| Maximální spínací napětí | 277VAC / 30VDC |
| Maximální spínací proud | 15A | 10A |
| Maximální spínací výkon | 2500VA |
| Mechanická odolnost | 1×10⁷ cyklů |
| Elektrická odolnost | 5×10⁴ cyklů |
| Parametr | Specifikace |
| Izolační odpor | 100MΩ (500VDC) |
| Dielektrické výdržné napětí | Mezi kontaktem a cívkou | 1500VAC po dobu 1min |
| Mezi otevřenými kontakty | 750VAC po dobu 1min |
| Doba provozu (při jmenovitém napětí) | ≤5 ms |
| Doba uvolnění (při jmenovitém napětí) | ≤5 ms |
| Šok | Stabilita | 100 m/s² (10 g) |
| | Síla | 1000 m/s² (100 g) |
| Vibrace | 10Hz~55Hz, 1,5mm dvojitá amplituda |
| Vlhkost | 35%~85% RH |
| Teplotní rozsah | -40 °C ~ 85 °C |
| Typ terminálu | Typ PCB |
| Hmotnost | Přibližně 10 g |
| Typ balení | Typ s plastovým těsněním, odolný proti pájení |
Poznámky:
(1) Všechny výše uvedené hodnoty jsou počáteční hodnoty;
Šen-jüanská štafeta
Parametry cívky
| Jmenovitý výkon cívky | Single Coil ≤550 mW |
| Duální cívka ≤750 mW |
Tabulka specifikací cívky 23℃
| Jmenovité napětí (VDC) | Nastavit/resetovat napětí (VDC) | Šířka pulzu (ms) | Odpor dvojité cívky (Ω±10%) | Odpor jedné cívky (Ω±10%) |
| 5 | ≤3,80 | ≥50 | 47/47 | 45 |
| 6 | ≤4,50 | ≥50 | 100/100 | 100 |
| 9 | ≤6,80 | ≥50 | 227/237 | 225 |
| 12 | ≤9,00 | ≥50 | 193/305 | 310 |
| 18 | ≤13,5 | ≥50 | 900/900 | 900 |
| 24 | ≤18,0 | ≥50 | 1060/1370 | 1160 |
Bezpečnostní certifikace
| CQC | 1A | 10A 250VAC 15A 125VAC 10A 28VDC |
| 1C | 10A 250VAC 10A 28VDC |
| TUV | 1A | 7,5A 250VAC cos phi=1 7,5A 14VDC L/R=0ms |
| 1C | 7,5A 250VAC cos phi=1 7,5A 14VDC L/R=0ms |

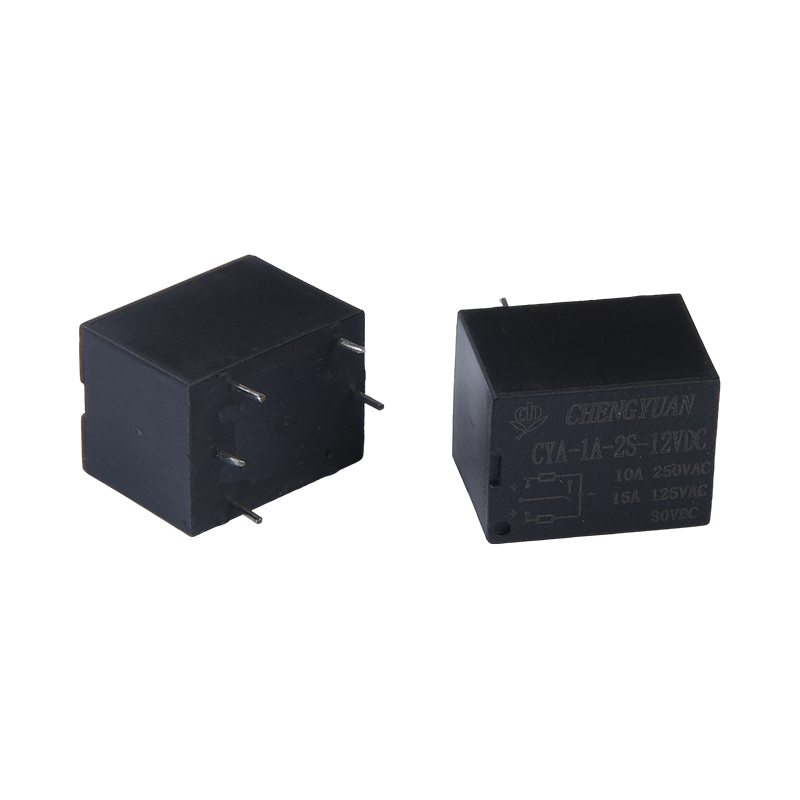

Příklad objednací značky
Model relé(1)CYA
Napětí cívky 3 5 6 9 12 18 24 48VDC
Kontaktní formulář 1A: Jedna sada normálně otevřených 1C: Jedna sada spínání
Tvar cívky 1S: jednoduchá cívka 2S: dvojitá cívka
Kontaktní materiál T: AgSnO2, Žádný: AgCdO
Poznámky: (1) V prostředí obsahujícím škodlivé plyny, jako je H2S, SO2, NO2 atd., se doporučuje používat výrobky uzavřené v plastu a proveďte prosím testy a potvrzení při skutečném použití; pokud není nutné celkové čištění, doporučuje se
Doporučuje se upřednostňovat výrobky odolné proti tavidlům;
(2) Tento výrobek je šetrný k životnímu prostředí. Při objednávce prosím označte odpovídající číslo funkce, kde (551) označuje shodu s RoHS (kontakty obsahují kadmium) a (555) označuje shodu RoHS (kontakty neobsahují kadmium).
