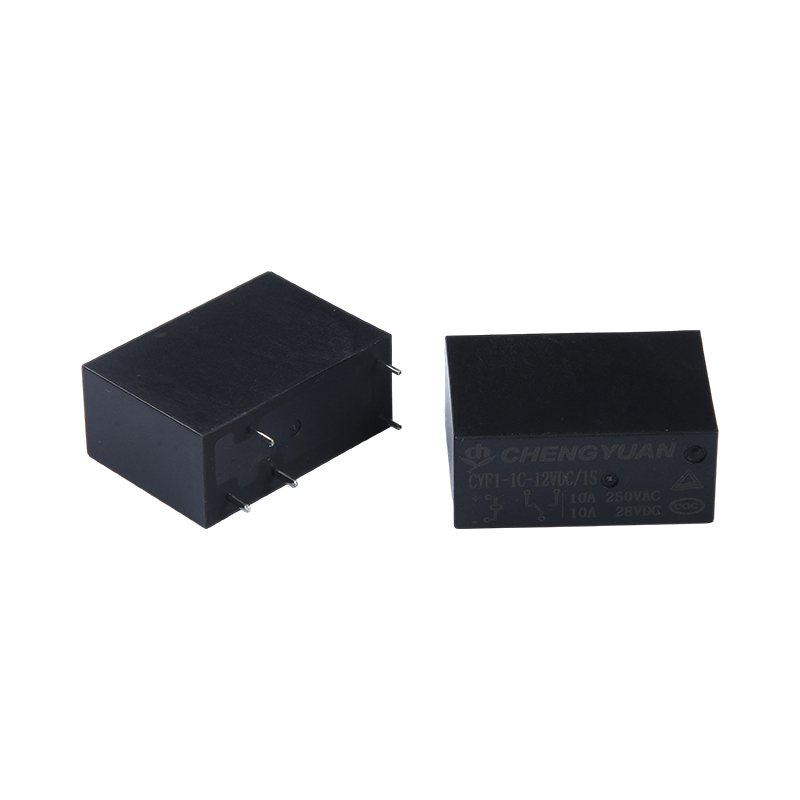

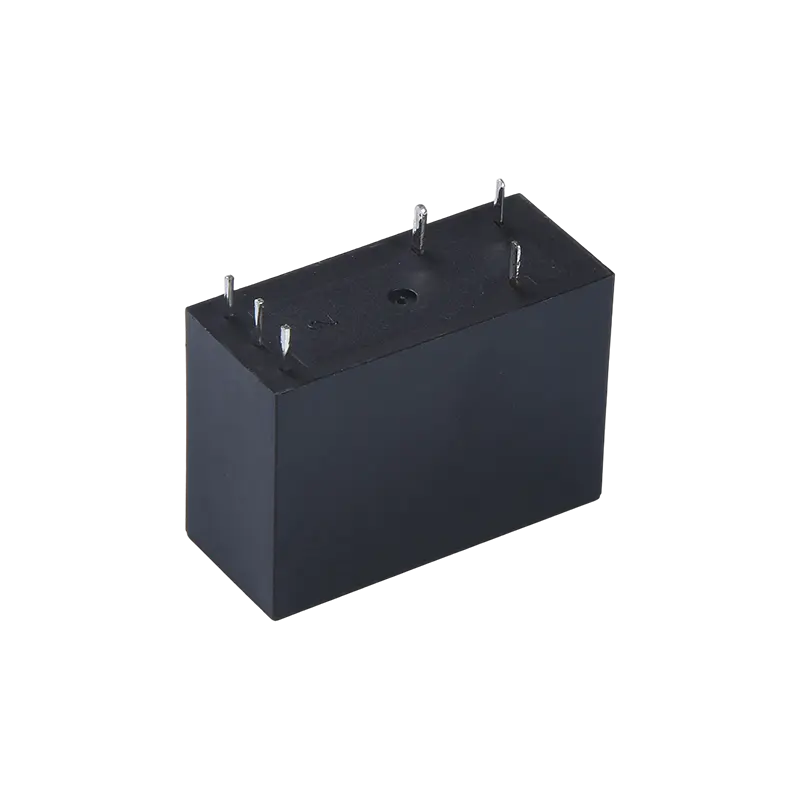

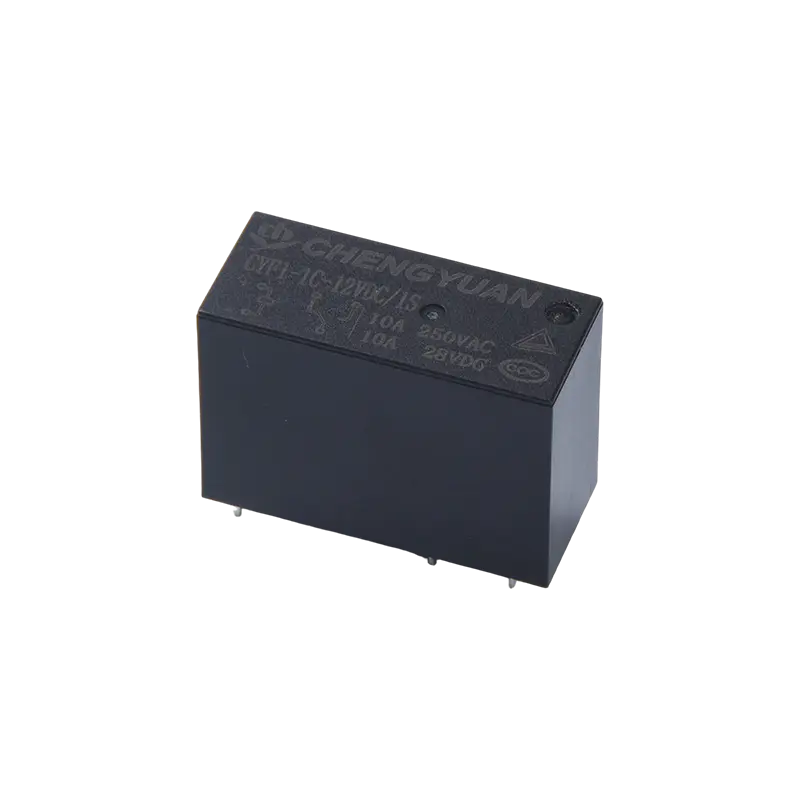

Výhody produktu:
• Zero Static Power Consumption: Využitím principu magnetického blokování je stav kontaktu po aktivaci udržován bez nepřetržitého napájení, což výrazně snižuje spotřebu energie systému v pohotovostním režimu.
• Vysoká zátěž, kompaktní design: Dosahuje maximální kapacity spínání kontaktů 16A v ultramalém balení, nabízí vysokou hustotu výkonu a šetří místo na desce plošných spojů.
• Paměť stavu vypnutí: Poloha kontaktu zůstane po výpadku napájení nezměněna a po obnovení napájení je zachován původní stav bez řízení, vhodný pro záložní obvody nebo bezpečnostní blokování.
Vlastnosti:
• Maximální spínací kapacita kontaktů 16A
• K dispozici v jednopólových a dvoupólových konfiguracích přepínacích kontaktů
• Velmi malá velikost, standardní kolíky PCB
• K dispozici v utěsněných typech a odolných proti tavení
• Produkt šetrný k životnímu prostředí (v souladu s ROHS)
• Rozměry: (28,9*12,6*20,6)mm
Hlavní aplikace:
• Inteligentní měřiče a správa energie: Používá se k dálkovému ovládání spínání v předplacených měřičích a inteligentních jističích, čímž se dosahuje nízké spotřeby energie díky magnetickému blokování.
• Energeticky úsporné spotřebiče: Integrované do hlavního ovládání napájení spotřebičů, jako jsou klimatizace a ohřívače vody, pro snížení spotřeby energie v pohotovostním režimu a splnění norem energetické účinnosti.
• Nepřerušitelné zdroje napájení a úložiště energie: Používá se ve výstupních spínacích obvodech UPS a fotovoltaických invertorů, zajišťuje kontinuitu systému udržováním stavu během výpadků napájení.
• Bezpečnostní a protipožární systémy: Používají se v poplašných systémech a obvodech ovládání nouzového osvětlení k zajištění spolehlivého stavu spínače při náhlých výpadcích napájení.
Parametry kontaktu
| Konfigurace kontaktu | 1A/1C | 2A/2C |
| Kontaktní odpor | < 50mΩ (1A 6VDC) |
| Kontaktní materiál | AgSnO₂, AgCdO |
| Kontaktní zátěž (odporová) | 20A 250VAC 16A 250VAC/28VDC 10A 250VAC/28VDC | 8A 250VAC 5A 277VAC/28VDC |
| Maximální spínací napětí | 250VAC / 28VDC |
| Maximální spínací proud | 20A/16A/10A | 8A/5A |
| Maximální spínací výkon | 5000VA/480W | 1200VA/150W |
| Mechanická odolnost | 1×10⁷ cyklů |
| Elektrická odolnost | 1×10⁵ cyklů |
Parametry cívky
| Jmenovitý výkon cívky - | Jedna cívka 540 mW |
| Dual Coil ≦1W (výkon se liší podle specifikace) |
| Nárůst teploty cívky | 26°C (47°F) při jmenovitém napětí |
| Maximální teplota | 130 °C (266 °F) |
Tabulka specifikací cívky
| Jmenovité napětí (VDC) | Nastavit/resetovat napětí (VDC) | Šířka pulzu (ms) | Odpor dvojité cívky (Ω±10%) | Odpor jedné cívky (Ω±10%) |
| Cívka 1 | Cívka 2 |
| 3 | ≤2,40 | ≥50 | 12.5 | 10.6 | 12.5 |
| 5 | ≤4,00 | ≥50 | 37 | 33 | 42 |
| 12 | ≤9,60 | ≥50 | 200 | 169 | 267 |
| 24 | ≤19,2 | ≥50 | 800 | 680 | 1067 |
| 48 | ≤38,4 | ≥50 | 2780 | 2315 | 4267 |
Výkonové parametry
| Izolační odpor | 100MΩ (500VDC) |
| Dielektrické výdržné napětí | Mezi kontaktem a cívkou | 5000VAC po dobu 1min |
| Mezi otevřenými kontakty | 750VAC po dobu 1min |
| Doba provozu (při jmenovitém napětí) | ≤10 ms |
| Doba uvolnění (při jmenovitém napětí) | ≤5 ms |
| Šok | Stabilita | 100 m/s² (10 g) |
| Síla | 1000 m/s² (100 g) |
| Vibrace | 10Hz~55Hz, 1,5mm dvojitá amplituda |
| Vlhkost | 35%~85% RH |
| Teplotní rozsah | -40 °C ~ 85 °C |
| Typ terminálu | Typ PCB |
| Hmotnost | Přibližně 10 g |
| Typ balení | Typ s plastovým těsněním, typ odolný proti pájení |
Bezpečnostní certifikace
| CQC | 1A/1C | 16A 250VAC 16A 28VDC10A |
| 1A/1C | 10 250 VAC 10 28 V DC |
| 2A/2C | 8A 250VAC 8A 28VDC |
| TUV | 1A/1C | 16A250VAC cos phi=1 16A 28/R=0 ms |
| 1A/1C | 10 250 VAC 10 28 V DC |
| 2A/2C | 8A250VAC cos phi=1 8A 28/R=0ms |
Ordering mark example
Relay model CYF
Napětí cívky 5 6 9 12 18 24 48 VDC
Kontaktní formulář 1A: jedna skupina normálně otevřených, 1C: jedna skupina převodů, 2A: dvě skupiny normálně otevřených, 2C dvě skupiny převodů
Tvar cívky 1S: jednoduchá cívka 2S: dvojitá cívka
Kontaktní materiál T: AgSnO2, Žádný: AgCdO
Poznámky: (1) V prostředí obsahujícím škodlivé plyny, jako je H2S, SO2, NO2 atd., se doporučuje používat výrobky uzavřené v plastu a proveďte prosím testy a potvrzení při skutečném použití; pokud není nutné celkové čištění, doporučuje se
Doporučuje se upřednostňovat výrobky odolné proti tavidlům;
- Tento výrobek je šetrný k životnímu prostředí. Při objednávce prosím označte odpovídající číslo funkce, kde (551) označuje shodu s RoHS (kontakty obsahují kadmium) a (555) označuje shodu RoHS (kontakty neobsahují kadmium).
Schéma zapojení, velikost jednotky montážního otvoru: mm
(1) Pro některé vnější rozměry výrobku nejsou stanoveny rozměrové tolerance. Když jsou vnější rozměry ≤1 mm, tolerance je ±0,2 mm; když jsou vnější rozměry mezi 1~5mm, tolerance je ±0,3mm.
Když je celková velikost >5 mm, tolerance je ±0,4 mm;
(2) Rozměry montážního otvoru bez rozměrové tolerance jsou ±0,1 mm.
Věci k poznámce:
- Tovární stav relé s magnetickou západkou je stav resetování, ale v důsledku faktorů, jako je náraz během přepravy nebo instalace relé, se může změnit na akční stav. Proto při použití (napájení
Po připojení jej prosím resetujte do akčního stavu nebo podle potřeby resetujte.
- Aby bylo zajištěno, že magnetické přídržné relé působí nebo se resetuje, musí budicí napětí přivedené na cívku dosáhnout jmenovitého napětí a šířka impulsu musí být větší než 5násobek doby působení nebo resetu. Ne
Při přivádění napětí na akční a resetovací cívky nepřivádějte napětí na cívky po dlouhou dobu (více než 1 minutu).
- Během přepravy, skladování a aplikace produktu udržujte produkt mimo dosah silných magnetických polí, aby nedošlo ke změnám provozního napětí a resetovacímu napětí.
