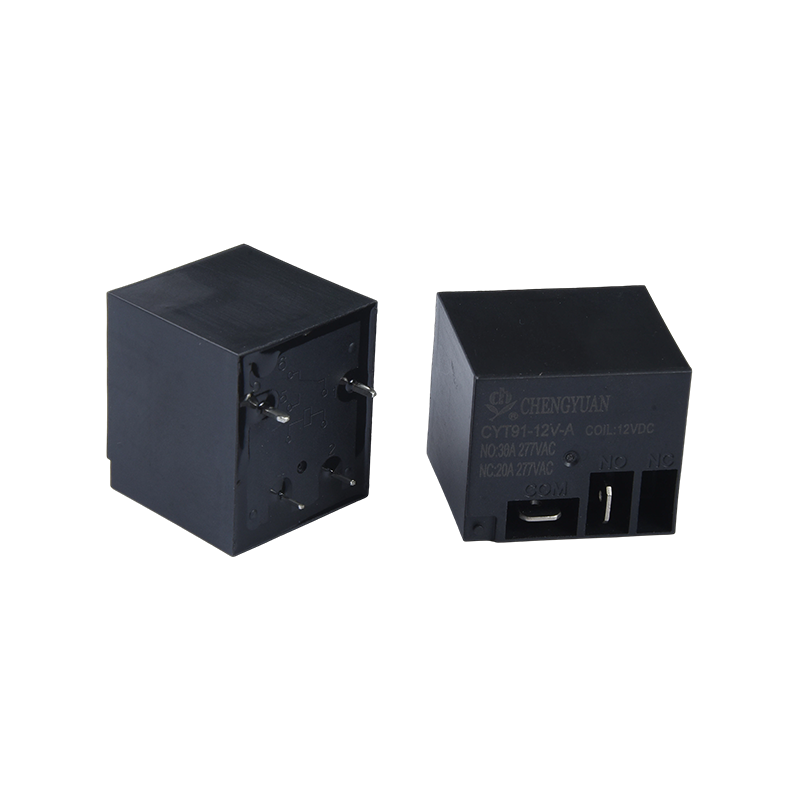

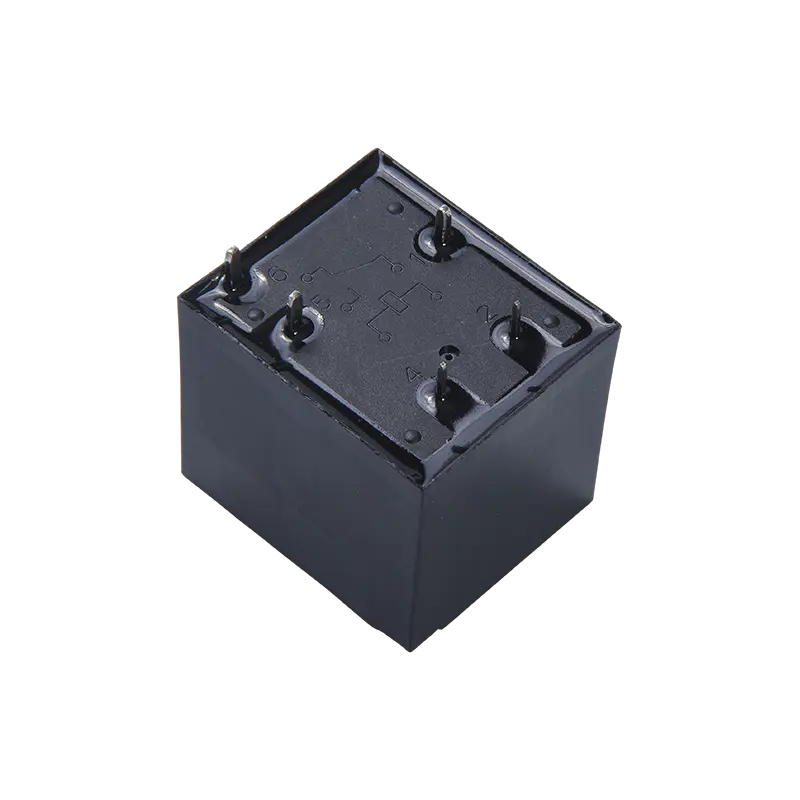

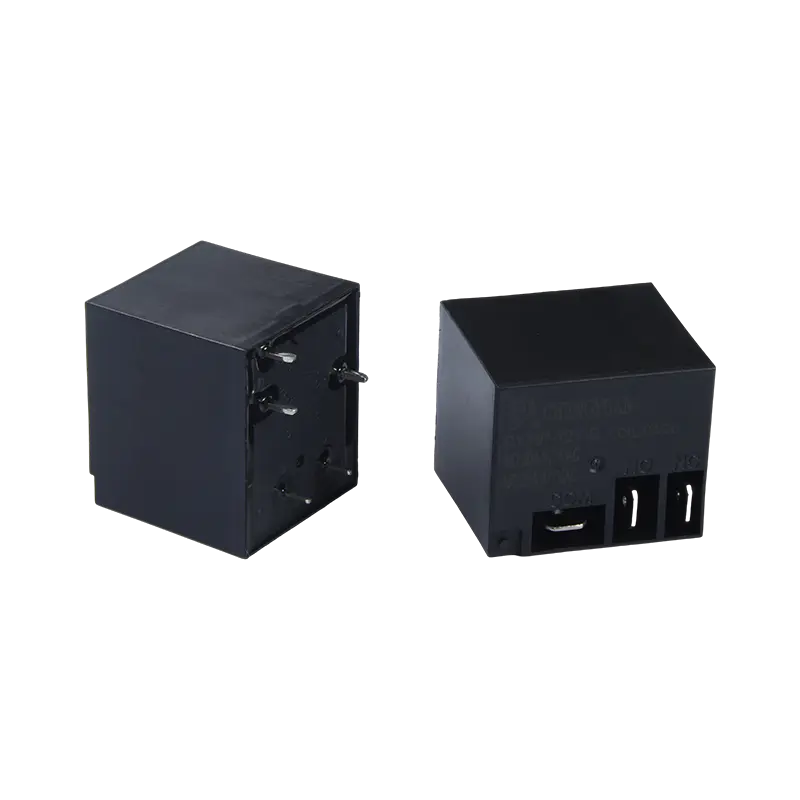

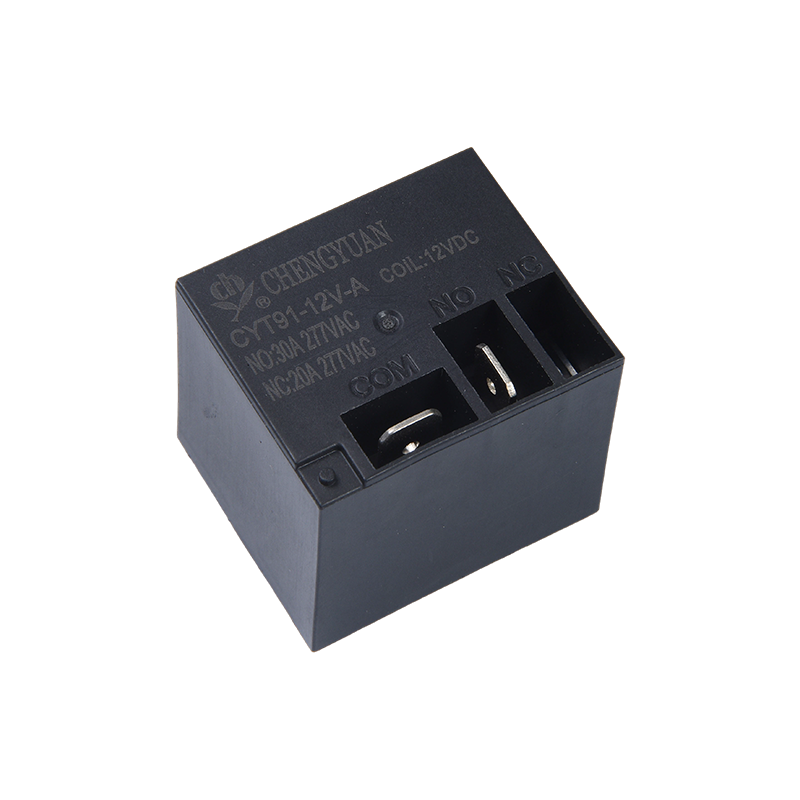

1. Výhody produktu
Vysokoproudý kompaktní design: Dosahuje vysoké spínací kapacity 20A/30A v malém objemu, nabízí vysokou hustotu výkonu a šetří instalační prostor.
Zesílená struktura vedoucí proud: Volitelná verze s měděnými svorkami poskytuje nižší kontaktní odpor a silnější proudovou kapacitu, snižuje tvorbu tepla a zlepšuje dlouhodobou spolehlivost při vysokém proudu.
Wide Voltage Drive: Široký rozsah provozního napětí cívky (3-48VDC), zvláště vhodné pro automobilovou elektroniku, bateriově napájená zařízení a různé DC řídicí systémy.
2. Klíčové vlastnosti
Kapacita zátěže: Podporuje spínání zátěže až do 30A @ 250VAC nebo 28VDC, čímž splňuje potřeby řízení většiny vysoce výkonných odporových a indukčních zátěží.
Konfigurace kontaktu: Používá strukturu SPDT (Single Pole Double Throw), která poskytuje jeden normálně otevřený a jeden normálně zavřený kontakt, vhodný pro jednoduché přepínání okruhů nebo ovládání zapnutí/vypnutí.
Efektivní pohon: Typická spotřeba energie cívky je 0,9 W, což nabízí vysokou účinnost buzení a nízké zatížení řídicího obvodu.
Odolná konstrukce: Robustní konstrukce, kontaktní materiály a tlak optimalizované pro vysokoproudé oblouky, což má za následek dlouhou elektrickou životnost.
3. Hlavní aplikace
Automobilová elektronika: Používá se v elektrických vozidlech a tradičních vozidlech pro správu baterií, obvody předběžného nabíjení, topení, dmychadla a vysoce výkonné ovládání osvětlení.
Průmyslová zařízení: Řídí malé a středně velké motory, kompresory, průmyslové ohřívače a jednotky pro rozvod energie.
Domácí spotřebiče: Používají se v průtokových ohřívačích vody, vysoce výkonných kuchyňských spotřebičích, kompresorech klimatizací a topných zařízeních vyžadujících spínání vysokého proudu.
Energy Control: Slouží jako hlavní ovládací spínač pro vysokoproudé stejnosměrné obvody v solárních systémech a nabíjecích zařízeních.
| Kontaktní údaje |
| Typ | CYT91 |
| Kontaktní materiál | Stříbrná slitina |
| Kontaktní odpor | 100 mΩ max. (při 1 A 6 V DC) |
| Jmenovitá zátěž (odporová zátěž）) | 20A/30A 250VAC |
| Max. spínací proud | 20A/30A |
| Max. spínací napětí | 250VAC |
| Max. přepínání napájení | 5000VA/7500VA |
| Charakteristika |
| Doba provozu (při jmenovitém napětí cívky) | 15 ms Max. (Bez diody) |
| Čas uvolnění | 10 ms Max. ( Bez diody) |
| Izolační odpor | Min. 1000MΩ (při 500V DC) |
| Dielektrická pevnost | Mezi otevřenými kontakty: 1500VAC, 50/60Hz po dobu 1min |
| Mezi cívkou a kontaktem: 2500VAC , 50/60Hz po dobu 1min |
| Odolnost proti vibracím | Destruktivní | 10–55 Hz, při dvojnásobné amplitudě 1,5 mm |
| Funkční | 10–55 Hz, při dvojnásobné amplitudě 1,5 mm |
| hlezenní odpor | Funkční | 10 G min. |
| Destruktivní | 100 G min. |
| Vytrvalost | Mechanická odolnost （10800ops./h) | 10000000 ops. (při pokojové teplotě) |
| Elektrická vytrvalost (360 op./h) | 100 000 ops. (při pokojové teplotě) |
| Okolní teplota | -40℃~ 85℃ (bez kondenzace) |
| Hmotnost | Přibližně 28 g $ $ |
Data cívky (při 20 ℃)
| Nominální napětí (VDC) | Nominální provozní aktuální ±10 % (mA) | Odpor cívky ±10 % (Ω) | Nominální operating moc | Provozní napětí (Max.) | Uvolněte napětí (min.) | Max. dovolené napětí |
| 5 | 180 | 27 | Přibližně 0,9 W | 75 % nominální hodnoty napětí | 5 % nominální hodnoty napětí | 130 % nominálního napětí |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
Údaje uvedené výše jsou počáteční hodnoty. Nepřivádějte na cívku maximální povolené napětí déle než 10 minut, aby nedošlo k přehřátí cívky.

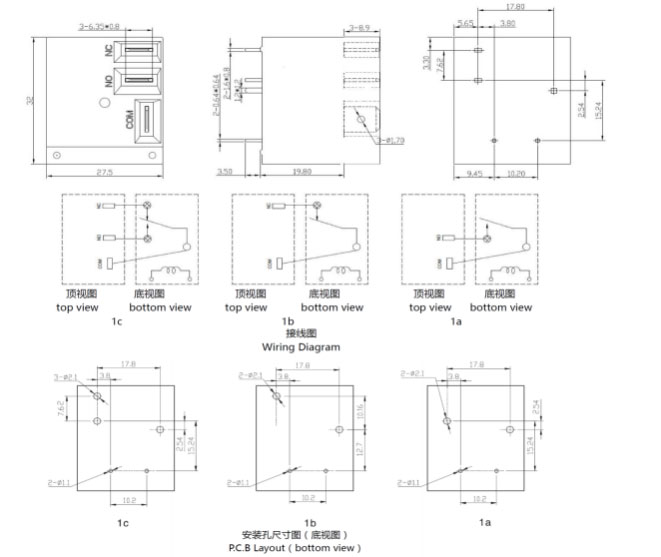

Obrysový rozměr, Schéma zapojení, rozložení desky plošných spojů (Jednotka: mm)

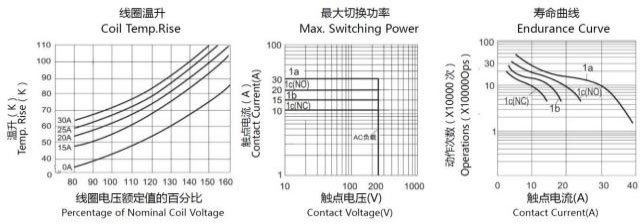

Charakteristické křivky
Informace o objednávce
CYT91 - 1 - C - 12 V DC - B - D - S - XX
1 2 3 4 5 6 7 8
1：Typ：CYT91
2: Počet pólů: 1–1 pól
3: Uspořádání kontaktu: : A Formulář A ; B Formulář B ; C Formulář C
4: Nominální napětí: 5,6,9,12,15,18,24,48VDC
5: Barva přístroje: B-černá; L-Blue
6: Příkon cívky: D-0,9W
7: Ochranná konstrukce: odolná proti S-Flux,
SH- Uzavřený typ omyvatelný
8: Speciální parametr: Nil-Standard typ
Písmeno nebo číslo – speciální požadavek
Relé s ochranou proti toku nelze použít v prostředí se znečišťujícími látkami jako H2S, SO2, NO2, prach atd.
Čištění vodou nebo povrchový proces se po montáži relé odolných proti tavení na desku plošných spojů nedoporučuje.
Upozornění: Specifikace je pouze orientační. Specifikace se mohou změnit bez předchozího upozornění.
Nemohli jsme vyhodnotit veškerý výkon a všechny parametry pro každou možnou aplikaci. Uživatelé by tedy měli mít správnou pozici pro výběr
Vhodný produkt pro vlastní aplikaci. U utěsněných relé po instalaci a čištění před použitím otevřete ventilační otvor v pouzdře. Máte-li jakýkoli dotaz, kontaktujte prosím Chengyuan pro technické služby. Je však na odpovědnosti uživatele, aby určil, který produkt by měl být použit.
