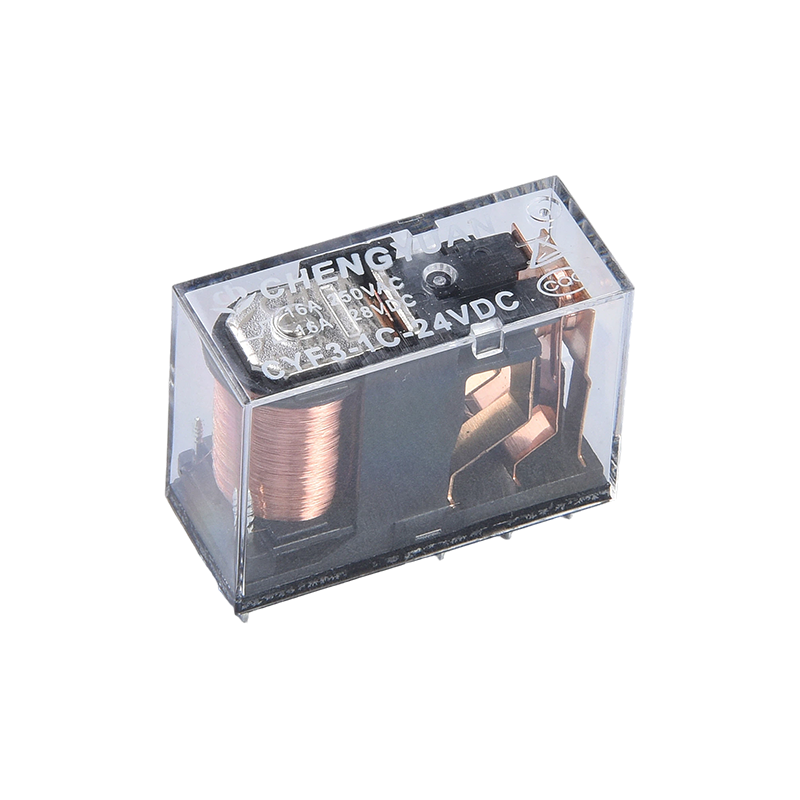

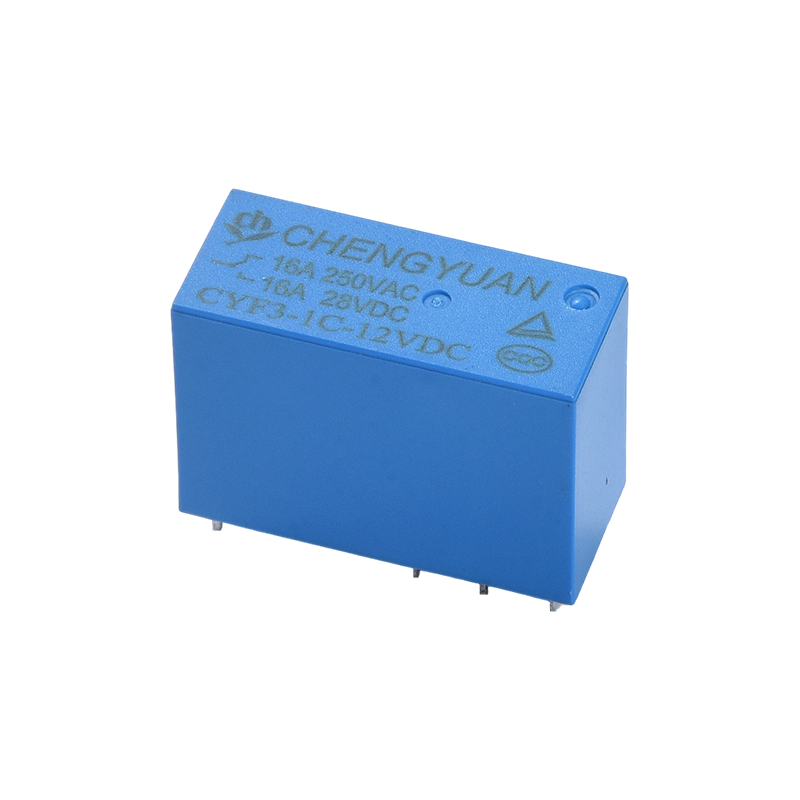

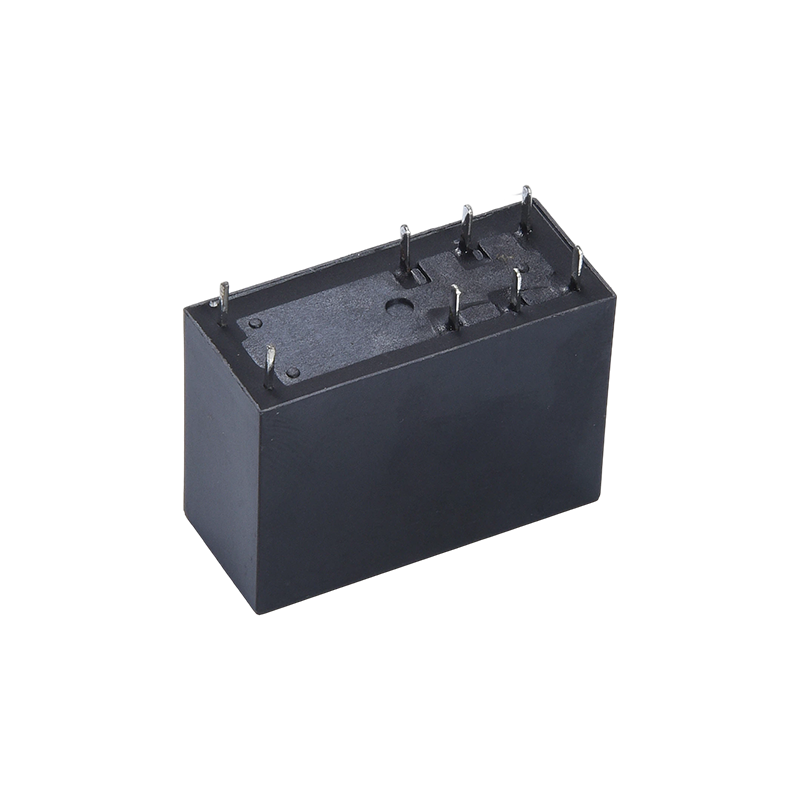

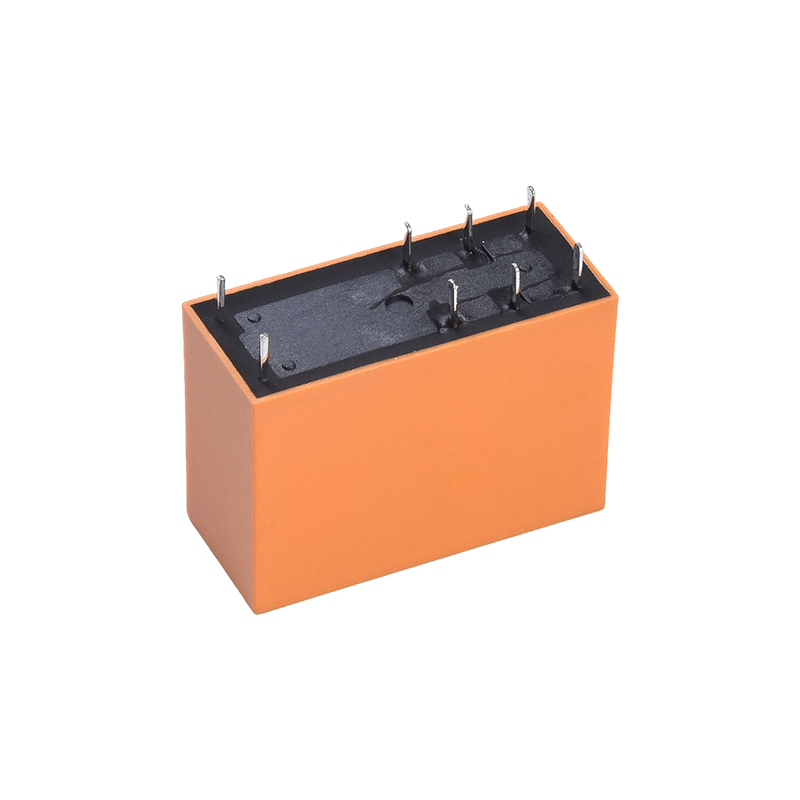

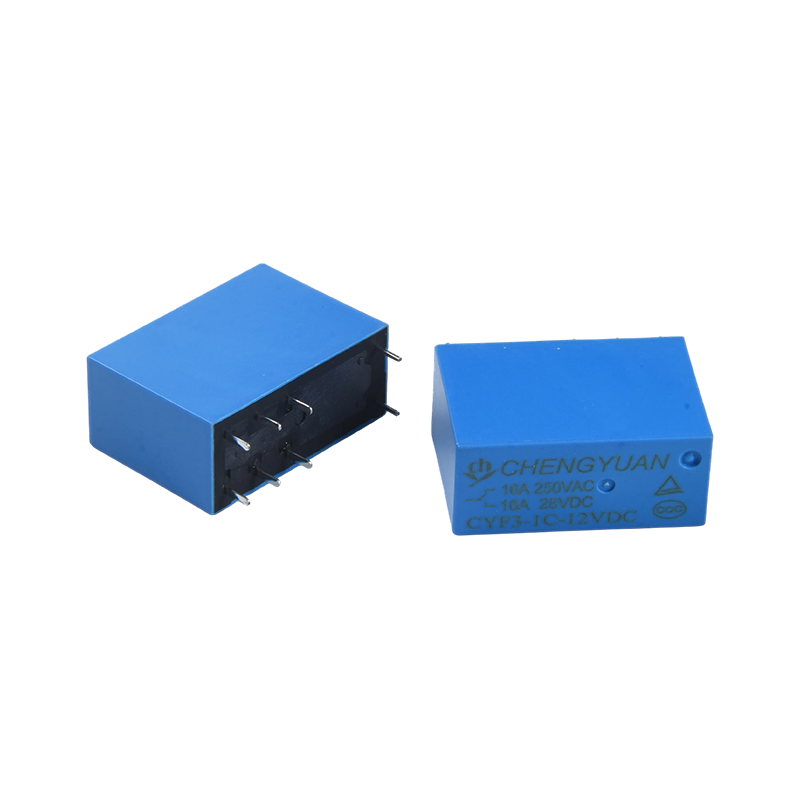

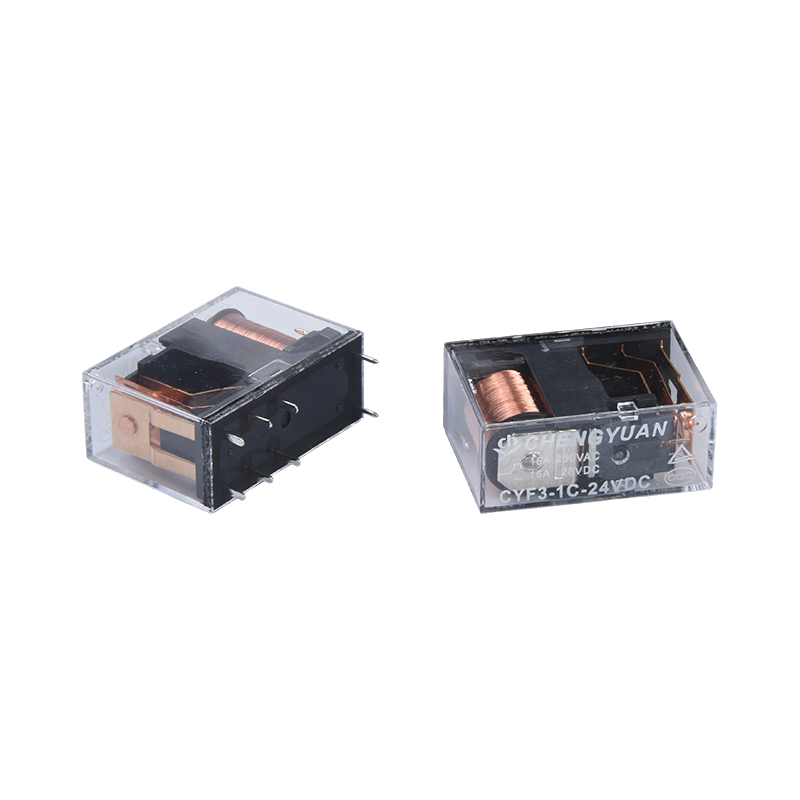

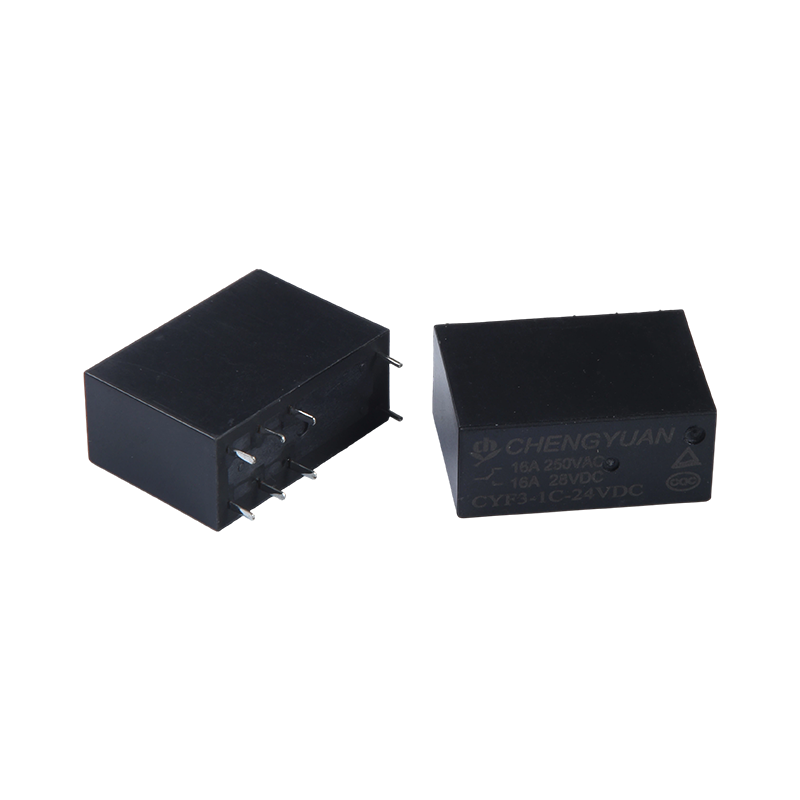

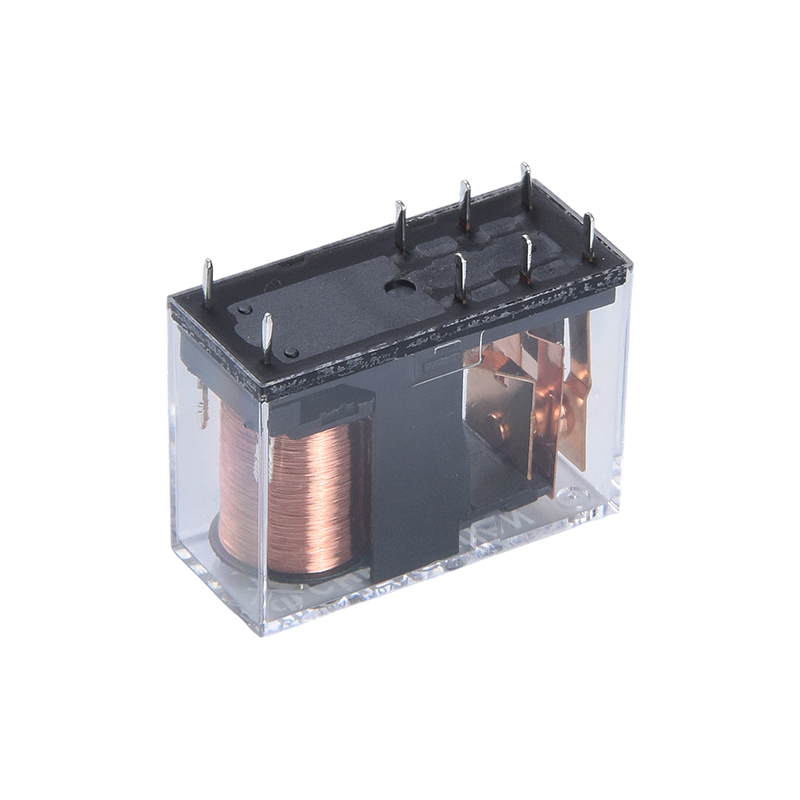

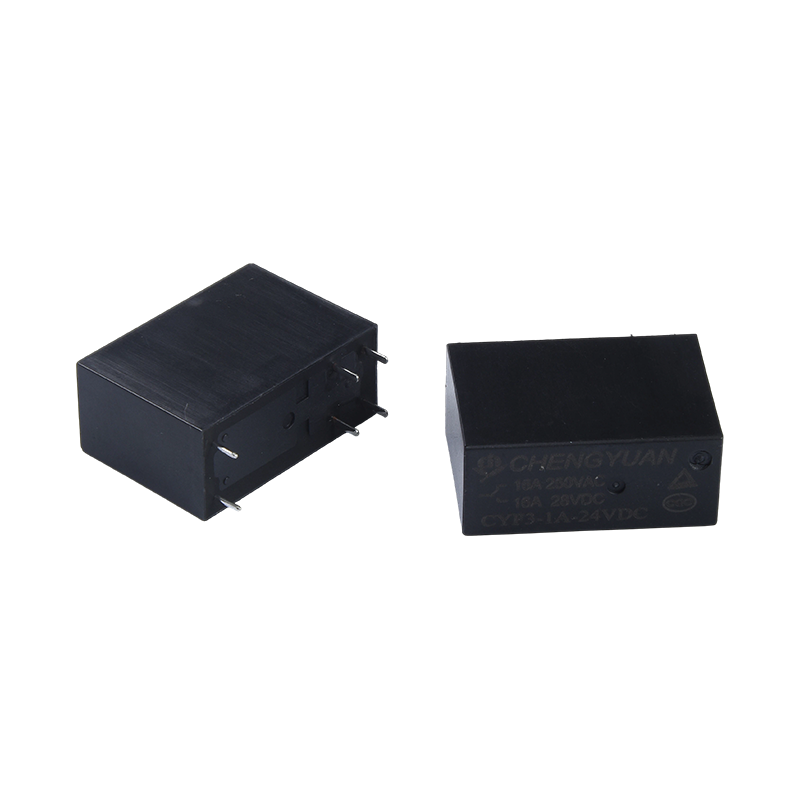

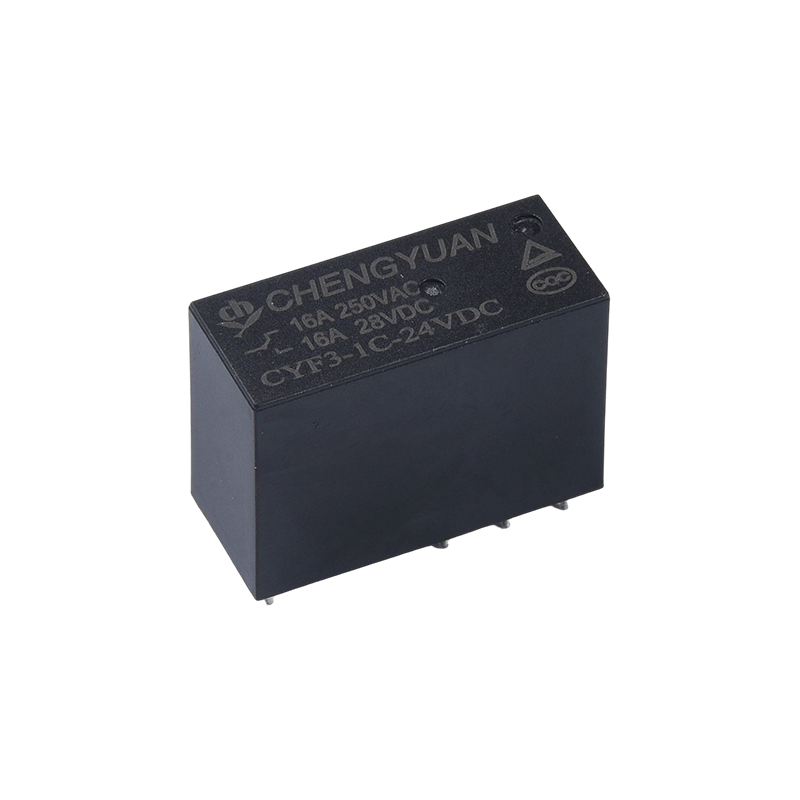

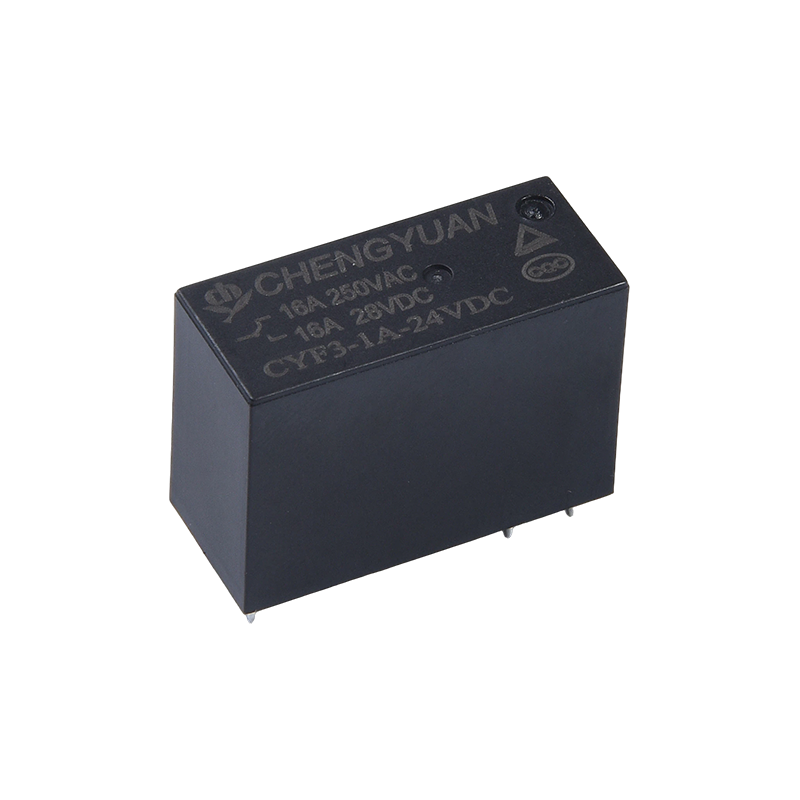

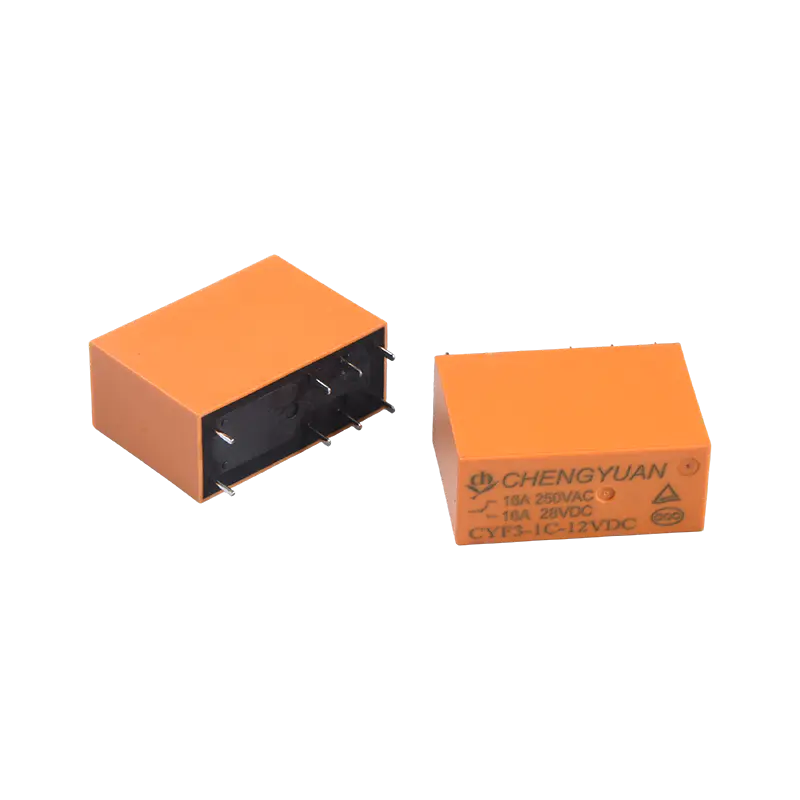

Podrobnosti o produktu:
Vysoké zatížení a dielektrická pevnost: Spínací kapacita kontaktů až 17 ampér, dielektrická pevnost 5000 voltů mezi cívkou a kontakty, vhodné pro prostředí s vysokým zatížením a vysokou izolací.
Kompaktní design: Malá velikost, vhodná pro montáž na PCB s vysokou hustotou, šetří vnitřní prostor v zařízení.
Široká škála aplikací: Vhodné pro komunikační zařízení, bezpečnostní systémy, kancelářské vybavení a domácí spotřebiče, jako jsou klimatizace a mikrovlnné trouby. Používá se také v průmyslové automatizaci, napájecích zdrojích UPS, elektrických systémech obráběcích strojů a ovládání zvuku.
Spolehlivá konfigurace kontaktů: Poskytuje více možností zatížení kontaktů, včetně 2 sad konfigurací 5A/8A a 1 sady konfigurací 10A, 12A a 16A, splňující potřeby různých automatických řídicích obvodů.
Použitelné prostředí:
Elektrické prostředí: Vhodné pro mikrovýkonové řídicí obvody s častým spínáním řídicího napětí a zátěžového proudu.
Fyzické prostředí: Lze instalovat do prostorově omezených, plošných spojů s vysokou hustotou, které se běžně nacházejí uvnitř různých elektrických řídicích desek.
Provozní podmínky: Vhodné pro většinu prostředí vnitřních elektrických a průmyslových zařízení, běžně se vyskytující na dobře větraných místech bez silných vibrací.
Kompatibilní systémy: Lze integrovat do automatického řízení, správy napájení a bezpečnostních poplachových systémů pro dosažení spolehlivé izolace obvodů a ovládání přepínání.
Kontaktní údaje
| Typ | CYF3 |
| Kontaktní materiál | Stříbrná slitina |
| Kontaktní odpor | 100mΩ Max. (při 1A 16V DC) |
| Jmenovitá zátěž (odporová zátěž）) | 16A250VAC / 17A 277 VAC |
| Max. spínací proud | 16A |
| Max. spínací napětí | 277VAC |
| Max. přepínání napájení | 4709 VA |
| Min. přepínání zátěže | 6V 1A |
| Charakteristika |
| Doba provozu (při jmenovitém napětí cívky) | 15 ms Max. (Bez diody) |
| Čas uvolnění | 5 ms Max. (Bez diody) |
| Izolační odpor | Minimálně 1000 MΩ (při 500 V DC) |
| Dielektrická pevnost | Mezi otevřenými kontakty: 1000VAC, 50/60Hz po dobu 1min |
| Mezi cívkou a kontaktem: 5000VAC, 50/60Hz po dobu 1min |
| Odolnost proti vibracím | Destruktivní | 10–55 Hz, při dvojnásobné amplitudě 1,5 mm |
| Funkční | 10–55 Hz, při dvojnásobné amplitudě 1,5 mm |
| Odolnost proti otřesům | Funkční | 10 G min |
| Destruktivní | 10 G min |
| Vytrvalost | Mechanická odolnost （10800ops./h) | 10000000 ops. (při pokojové teplotě) |
| Elektrická vytrvalost (360 op./h) | 100 000 ops. (při pokojové teplotě) |
| Okolní teplota | -40℃~ 85℃ (bez kondenzace) |
| Hmotnost | Přibl. 14 g $ $ |
| Data cívky (při 20 ℃) |
| Nominální napětí (VDC) | Nominální provozní aktuální ±10 % (mA) | Odpor cívky ±10 % (Ω) | Nominální operating moc | Provozní napětí (Max.) | Uvolněte napětí (min.) | Max. dovolené napětí |
| 3 | 240 | 12.5 | Přibližně 0,72W | 75 % nominální hodnoty napětí | 5 % nominální hodnoty napětí | 130 % nominálního napětí |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | Přibližně 0,54W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
Údaje uvedené výše jsou počáteční hodnoty. Nepřivádějte na cívku maximální povolené napětí déle než 10 minut, aby nedošlo k přehřátí cívky.

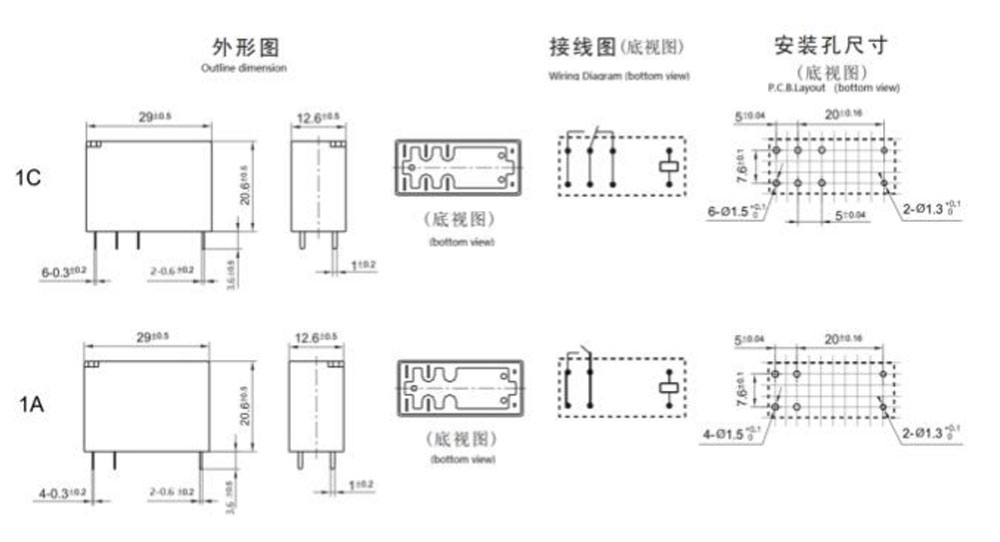

Obrysový rozměr, Schéma zapojení, rozložení desky plošných spojů (Jednotka: mm)

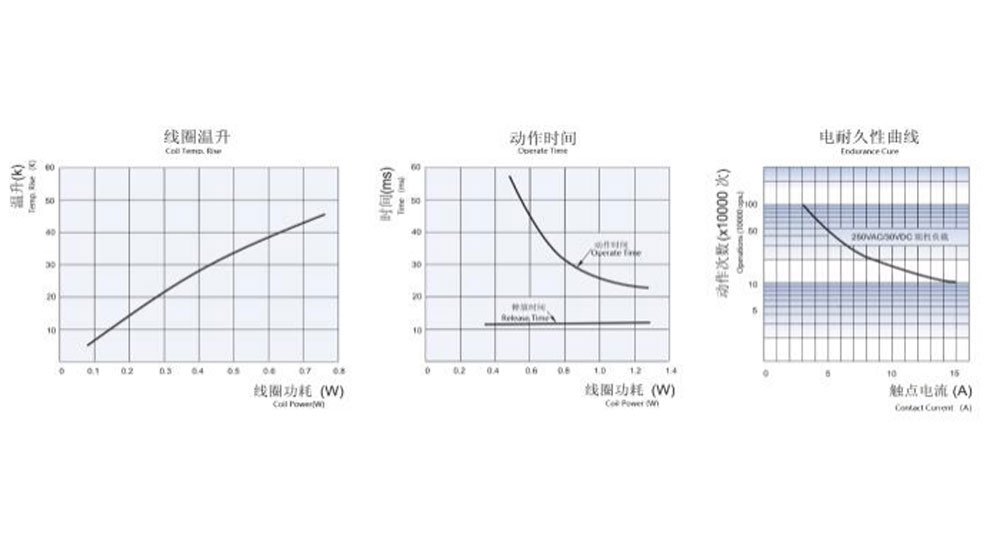

Charakteristické křivky
Informace o objednávce
CYF3 - 1 - C - 12V DC - H - D - T - XX
1 2 3 5 6 7 8
1：Typ：CYF3
2: Počet pólů: 1–1 pól
3: Uspořádání kontaktu: C Od C ; H Od A ; B Od B
4: Nominální napětí: 3,5,6,9,12,18,24,48VDC

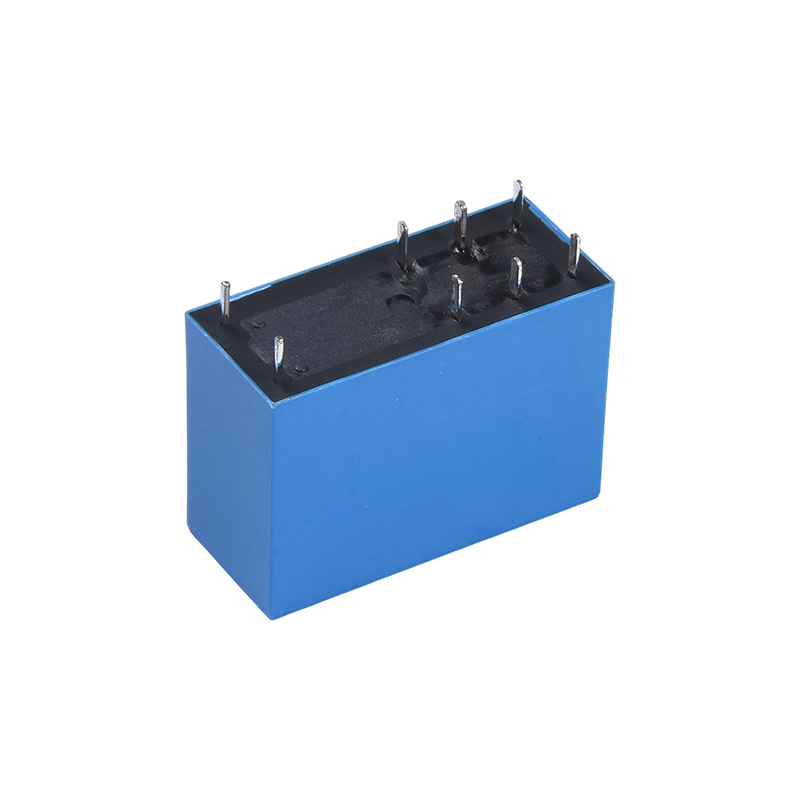

5: Barva krytu: T-průhledná, H-černá, L-modrá
6: Příkon cívky: D-0,72W L-0,54W
7: Ochranná konstrukce: odolná proti S-Flux,
SH-Sealed typ omyvatelný
8: Speciální parametr: Typ Nil-Standard
Písmeno nebo číslo-Zvláštní požadavek
Relé s ochranou proti toku nelze použít v prostředí se znečišťujícími látkami jako H2S, SO2, NO2, prach atd.
Čištění vodou nebo úprava povrchu se nedoporučuje po montáži relé odolných proti tavení na desku plošných spojů.
Upozornění: Specifikace je pouze orientační. Specifikace se mohou změnit bez předchozího upozornění.
Nemohli jsme vyhodnotit veškerý výkon a všechny parametry pro každou možnou aplikaci. Uživatelé by tedy měli mít správnou pozici pro výběr
Vhodný produkt pro vlastní aplikaci. U utěsněných relé po instalaci a čištění před použitím otevřete ventilační otvor v pouzdře. Máte-li jakýkoli dotaz, kontaktujte prosím Chengyuan pro technické služby. Je však na odpovědnosti uživatele, aby určil, který produkt by měl být použit.
