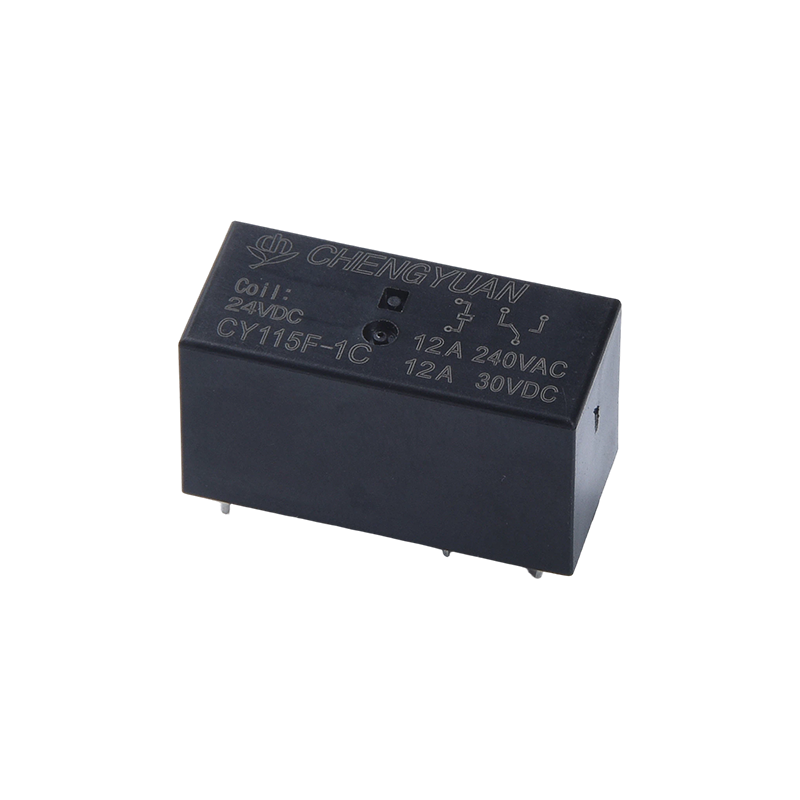

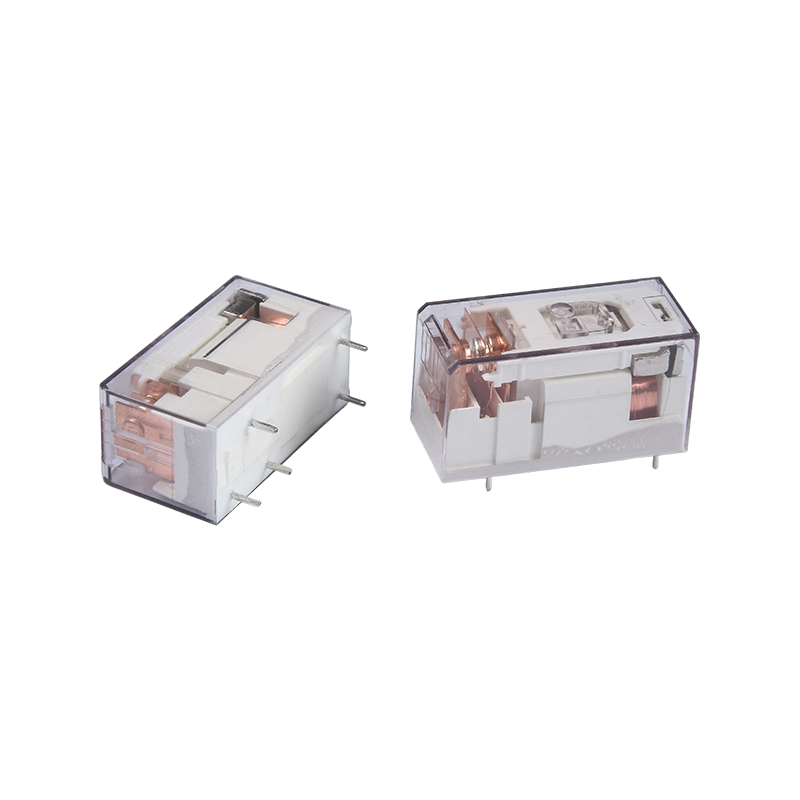

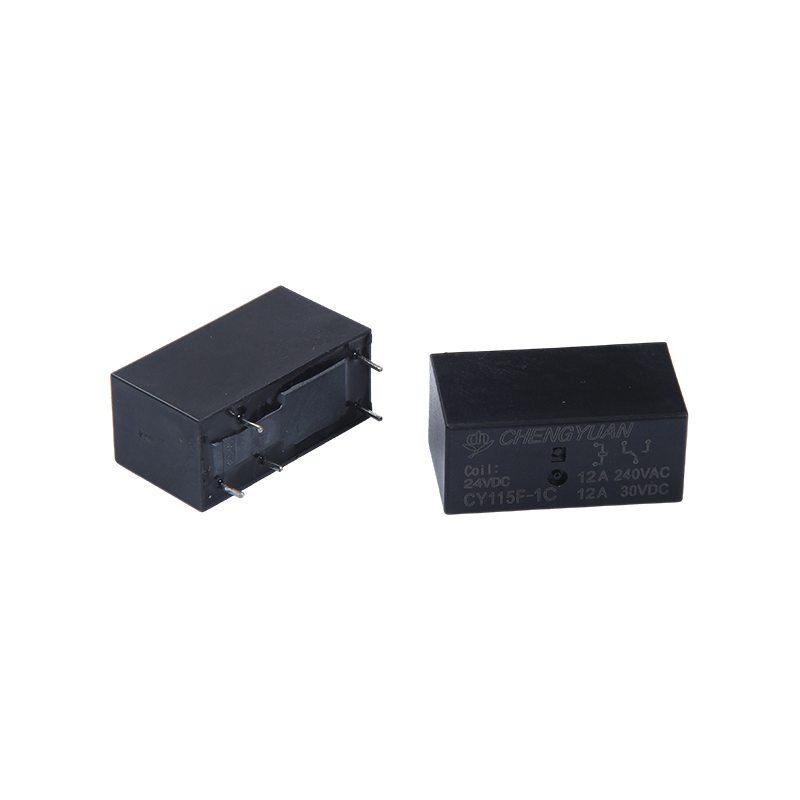

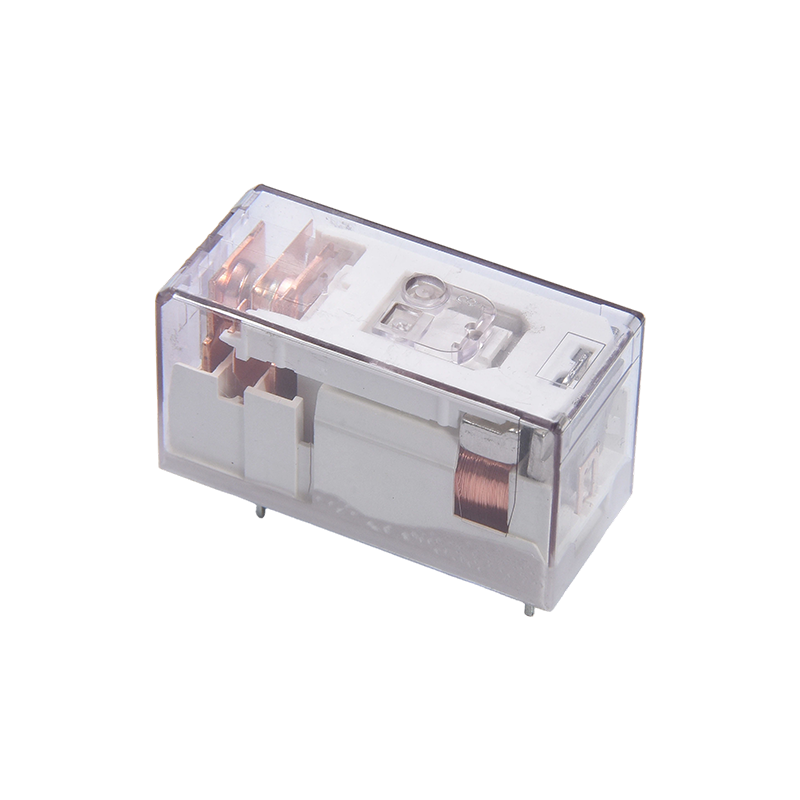

Výhody produktu:
Vysoká zátěž, kompaktní design: Dosahuje 12A přepínání kontaktů v malém relé PCB, což šetří instalační prostor a je vhodné pro rozvržení desek s vysokou hustotou.
Široká kompatibilita napětí cívky: Cívka podporuje široký rozsah napětí od 3VDC do 230VAC/VDC, což usnadňuje přímou integraci se systémy různých řídicích napětí bez dodatečné konverze.
Výkonná elektrická izolace: Odolné napětí mezi kontaktem a cívkou je až 5000 V, účinně potlačuje rušení a zlepšuje bezpečnost a stabilitu systému.
Klíčové vlastnosti:
Kapacita kontaktu: 12A @ 240VAC / 30VDC, splňující potřeby řízení výkonu většiny domácích spotřebičů a průmyslových zařízení.
Kontaktní formulář: K dispozici v různých formách kontaktů (jako je 1H, 1Z atd.), které podporují normálně otevřené, normálně uzavřené a přepínací konfigurace obvodu pro flexibilní aplikace.
Efektivita jízdy: Typická spotřeba energie cívky je 0,4 W, nízká spotřeba energie a citlivá odezva.

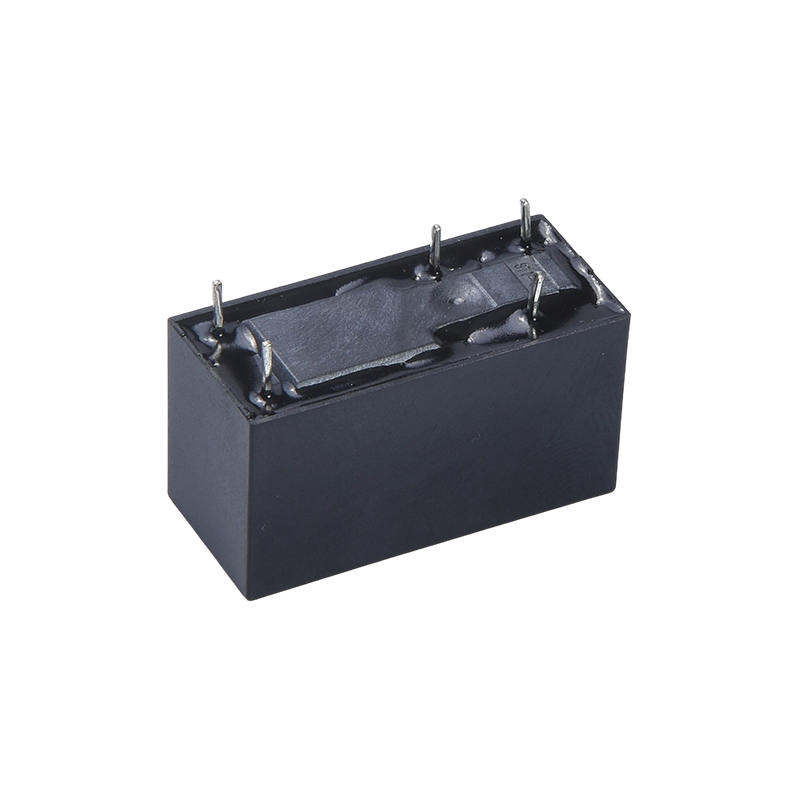

Design kolíků: Standardní 5pinové kolíky PCB pro snadné pájení a automatizovanou výrobní instalaci.
Hlavní aplikace:
Průmyslová automatizace: Používá se ve výstupních modulech PLC, ovladačích motoru, ovladačích elektromagnetických ventilů a přepínání napájení zařízení.
Inteligentní ovládání: Integrováno do systémů chytré domácnosti pro ovládání vysoce výkonných zátěží, jako jsou klimatizace, podlahové vytápění, osvětlení a elektrické závěsy.
Energetický management: Používá se v nepřerušitelných zdrojích napájení UPS, solárních invertorech, systémech skladování energie a dalších nových energetických zařízeních pro řízení přepínání okruhů.
Izolace zařízení: Poskytuje elektrickou izolaci mezi řídicím koncem a koncem zátěže a chrání nízkonapěťové řídicí obvody.
Kontaktní údaje
| Typ | CYF115F |
| Kontaktní materiál | Stříbrná slitina |
| Kontaktní odpor | 100 mΩ max. (při 1 A 6 V DC) |
| Jmenovité zatížení (odporové zatížení) | 12A 250VAC |
| Max. spínací proud | 12A |
| Max. spínací napětí | 277 VAC |
| Max. spínaný výkon | 3342 VA |
| Min. spínací zátěž | 6V 1A |
| Charakteristika |
| Doba provozu (při jmenovitém napětí cívky) | 15 ms Max. (Bez diody) |
| Čas uvolnění | 5 ms Max. ( Bez diody) |
| Izolační odpor | Min. 1000MΩ (při 500V DC) |
| Dielektrická pevnost | Mezi otevřenými kontakty: 1000VAC, 50/60Hz po dobu 1min |
| Mezi cívkou a kontaktem: 5000VAC, 50/60Hz po dobu 1min |
| Odolnost proti vibracím | Destruktivní | 10–55 Hz, při dvojnásobné amplitudě 1,5 mm |
| Funkční | 10–55 Hz, při dvojnásobné amplitudě 1,5 mm |
| Odolnost proti otřesům | Funkční | 10 G min. |
| Destruktivní | 100 G min. |
| Vytrvalost | Mechanická odolnost （10800ops./h) | 10000000 ops. (při pokojové teplotě) |
| Elektrická vytrvalost (360 op./h) | 100 000 ops. (při pokojové teplotě) |
| Okolní teplota | -40℃~ 85℃ (bez kondenzace) |
| Hmotnost | Přibl. 13,5 g $ $ |
| Data cívky (při 20 ℃) |
| Nominální napětí (VDC) | Nominální provozní aktuální ±10 % (mA) | Odpor cívky ±10 % (Ω) | Nominální operating moc | Provozní napětí (Max.) | Uvolněte napětí (min.) | Max. dovolené napětí |
| 5 | 80.00 | 62.5 | Přibližně 0,4 W | 75 % nominální hodnoty napětí | 5 % nominální hodnoty napětí | 130 % nominálního napětí |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
Údaje uvedené výše jsou počáteční hodnoty. Neaplikujte maximální povolené napětí na cívku déle než 10 minut, aby nedošlo k přehřátí cívky.

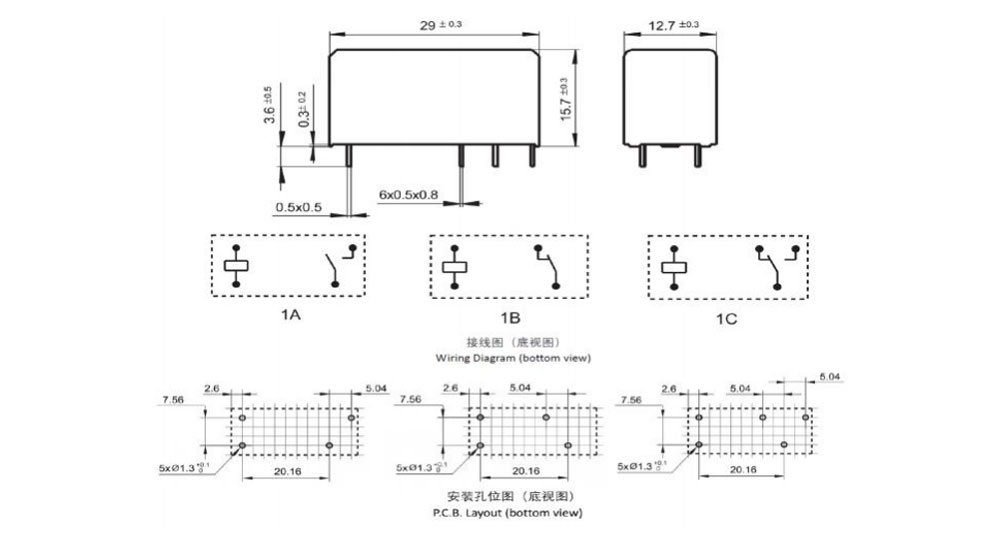

Obrysový rozměr, Schéma zapojení, rozložení desky plošných spojů (Jednotka: mm)

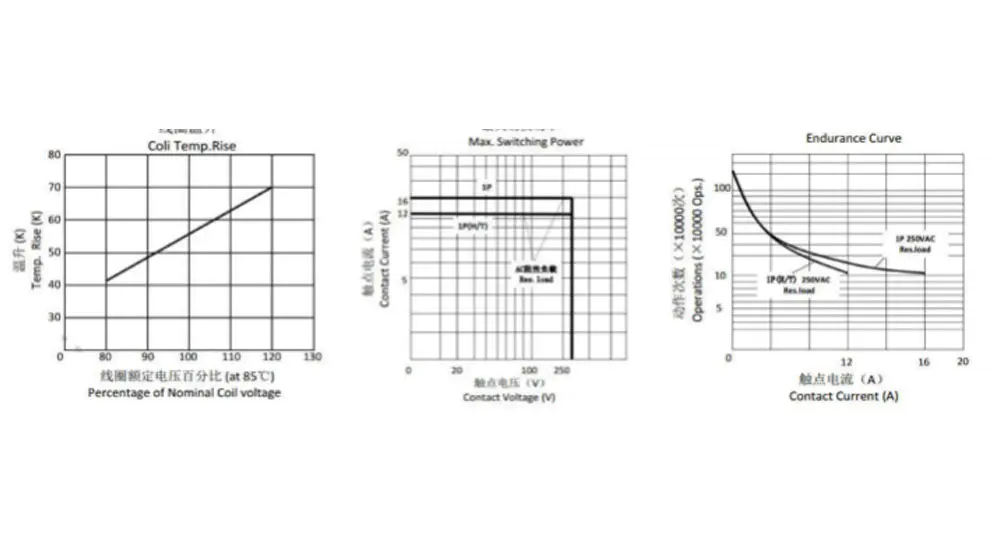

Charakteristická křivka
Informace o objednávce
CY115F - 1 - C - 12 V DC - B - D - T - XX
1 2 3 4 5 6 7 8
1: Typ: CY115F
2: Počet pólů: 1-1pól
3: Uspořádání kontaktu: A-Formulář A ; B-formulář B ; C-Formulář C
4: Jmenovité napětí: 5,6,9,12,18,24,48VDC
5: Barva krytu: B-černá
6: Cívka Pwor: D-0,4W
7: Ochranná konstrukce: S-Flux proofed,
SH-Sealed typ omyvatelný
8: Speciální parametr: Nil-Standardní typ
Písmeno nebo číslo – speciální požadavek
Relé s ochranou proti toku nelze použít v prostředí se znečišťujícími látkami jako H2S, SO2, NO2, prach atd.
Čištění vodou nebo úprava povrchu se nedoporučuje po montáži relé odolných proti tavení na desku plošných spojů.
Upozornění: Specifikace je pouze orientační. Specifikace se mohou změnit bez předchozího upozornění.
Nemohli jsme vyhodnotit veškerý výkon a všechny parametry pro každou možnou aplikaci. Uživatelé by tedy měli mít správnou pozici pro výběr
vhodný produkt pro vlastní aplikaci. U utěsněných relé po instalaci a čištění před použitím otevřete ventilační otvor v pouzdře. Máte-li jakýkoli dotaz, kontaktujte prosím Chengyuan pro technické služby. Je však na odpovědnosti uživatele, aby určil, který produkt by měl být použit.
