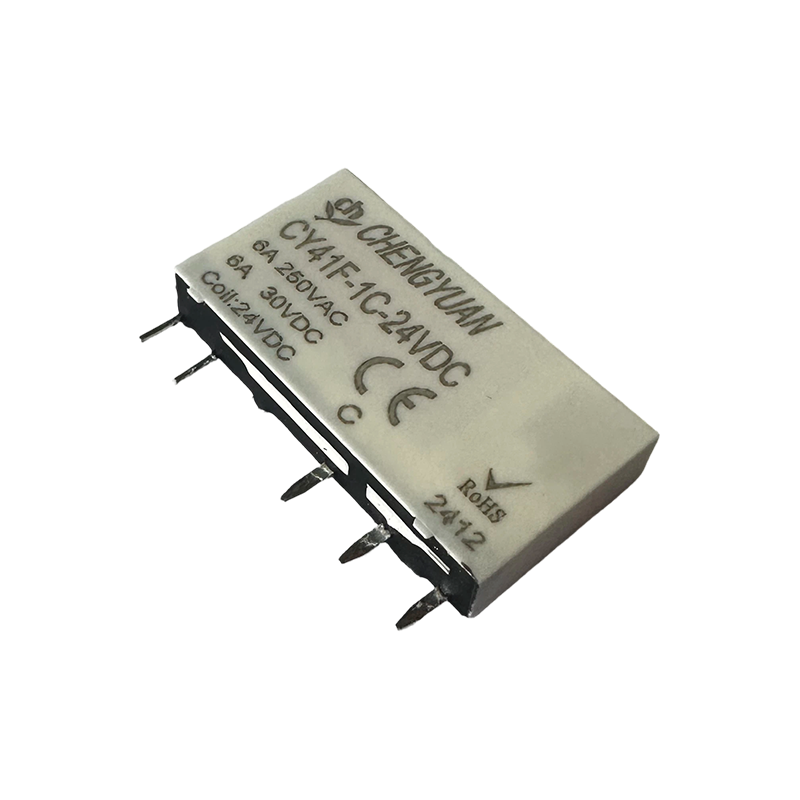

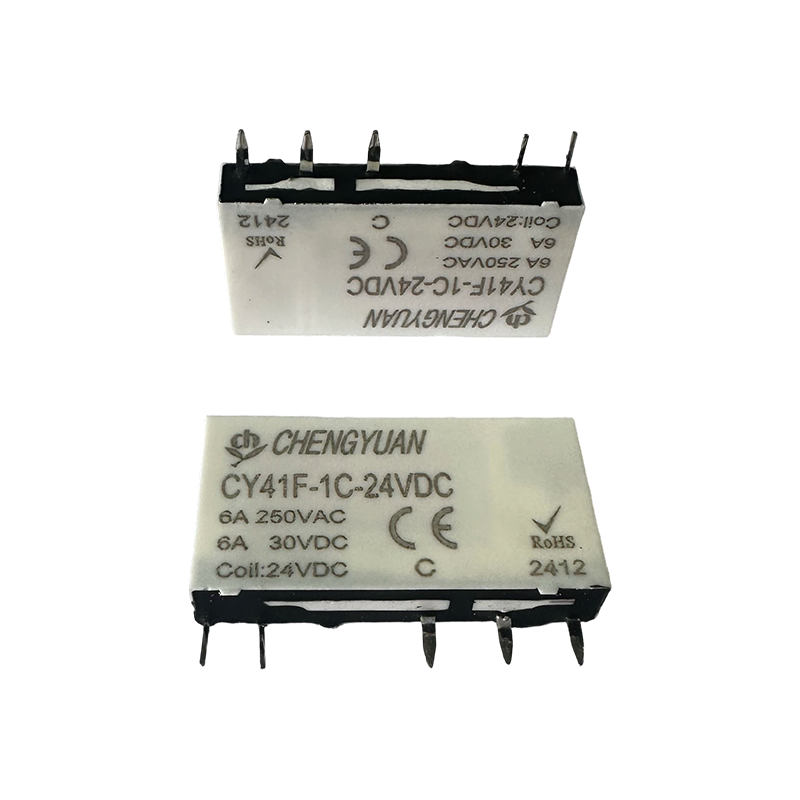

Vlastnosti:
● Ultratenký (pouze 5 mm široký)
● Kapacita spínání kontaktů 6A
● Dielektrické napětí mezi cívkou a kontakty: 4kV
● Odpor rázového napětí mezi cívkou a kontakty: 6kV
● Splňuje požadavky na zesílenou izolaci VDE0700/0631
● Vysoká citlivost, spotřeba energie přibližně 0,17 W
Použitelné scénáře:
● Domácí spotřebiče: Řízení výkonu malých spotřebičů s vysokým výkonem, jako jsou elektrické ohřívače a indukční sporáky
● Průmyslové řízení: Automatizační zařízení, malá PLC, obvody řízení motorů
● Smart Power Equipment: Chytré rozvodné skříně, pomocné řízení nabíjecích pilot
● Bezpečnostní vybavení: Monitorovací napájecí zdroje, přepínání okruhů systému kontroly přístupu
Parametry kontaktu
| Konfigurace kontaktu | 1H, 1Z |
| Kontaktní odpor (1) | Pozlacené kontakty: ≤ 30mΩ (1A 6VDC); Nepozlacené kontakty: ≤ 100mΩ (1A 6VDC) |
| Kontaktní materiál | AgSnO₂, AgNi |
| Kontaktní zátěž (odporová) | 6A 250VAC / 30VDC |
| Maximální spínací napětí | 400VAC / 300VDC |
| Maximální spínací proud | 6A |
| Maximální spínací výkon | 1500VA / 180W |
| Minimální zatížení (2) | Nepozlacené: 5VDC 100mA; Pozlaceno: 5VDC 10mA |
| Mechanická odolnost (3) | 1×10⁷ cyklů |
| Elektrická odolnost | Typ H: 6×10⁴ cyklů (AgNi, 6A 250VAC/30VDC, odporová zátěž, 85℃, 1s zapnuto 9s vypnuto) Typ Z: 3×10⁴cyklů (NO, AgNi, 6A 250VAC/30VDC, odporová zátěž, 81s℃); 1×10⁴ cyklů (NC, AgNi, 6A 250VAC/30VDC, odporová zátěž, 85℃, 1s zapnuto 9s vypnuto) |
Poznámky:
(1) Všechny výše uvedené hodnoty jsou počáteční hodnoty.
(2) Výše uvedené minimální zatížení je referenční hodnota použitelná pro prostředí s normální teplotou, vlhkostí a tlakem s kolíky směrem nahoru. Tato referenční hodnota se může měnit podle frekvence spínání, podmínek prostředí, očekávané životnosti a směru instalace. Proto před použitím proveďte potvrzovací testy se skutečnými zátěžemi a doporučuje se vyhnout se použití pod nulou stupňů Celsia.
(3) Test naprázdno, žádné mechanické poškození po testu.
Parametry cívky
| Jmenovitý výkon cívky | 5VDC ~ 24VDC: Přibližně 170mW |
| 48VDC, 60VDC: Přibližně 210mW |
Poznámka:
(1) Pro spotřebiče bez specifikované teploty v tabulce je okolní teplota pokojová teplota.
Výkonové parametry
| Parametr | Specifikace |
| Izolační odpor | 1000MΩ (500VDC) |
| Dielektrické výdržné napětí | Mezi cívkou a kontakty | 4000VAC po dobu 1min |
| Mezi otevřenými kontakty | 1000VAC po dobu 1min |
| Doba provozu (při jmenovitém napětí) | ≤ 8 ms |
| Doba uvolnění (při jmenovitém napětí) | ≤ 4 ms |
| Šok * (1) | Stabilita | 49 m/s² |
| Síla | 980 m/s² |
| Vibrace * (1) | 10Hz ~ 55Hz, 1mm dvojitá amplituda |
| Vlhkost | 5% ~ 85% RH |
| Teplotní rozsah | -40 ℃ ~ 85 ℃ |
| Typ terminálu | Typ PCB |
| Hmotnost | Přibližně 5 g |
| Typ balení | Typ s plastovým těsněním, odolný proti pájení |
| Jmenovité napětí (VDC) | Provozní napětí (VDC) (1) | Uvolňovací napětí (VDC) (1) | Maximální napětí (VDC) (2) | Odpor cívky |
| 5 | ≤ 3,75 | ≥ 0,25 | 7.5 | 147×(1±10%)Ω |
| 6 | ≤ 4,50 | ≥ 0,30 | 9.0 | 212×(1±10%)Ω |
| 9 | ≤ 6,75 | ≥ 0,45 | 13.5 | 476×(1±10%)Ω |
| 12 | ≤ 9,00 | ≥ 0,60 | 18 | 848×(1±10%)Ω |
| 18 | ≤ 13,5 | ≥ 0,90 | 27 | 1906×(1±15%)Ω |
| 24 | ≤ 18,0 | ≥ 1,20 | 36 | 3390×(1±15%)Ω |
| 48 (3) | ≤ 36,0 | ≥ 2,40 | 72 | 10600×(1±15%)Ω |
| 60 (3) | ≤ 45,0 | ≥ 3,00 | 90 | 16600×(1±15%)Ω |
