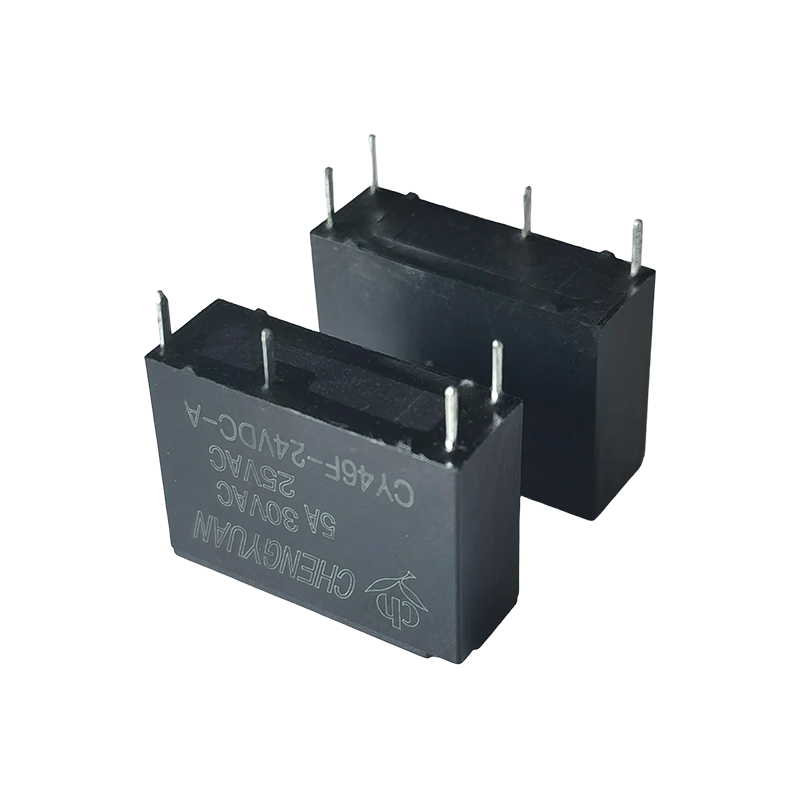

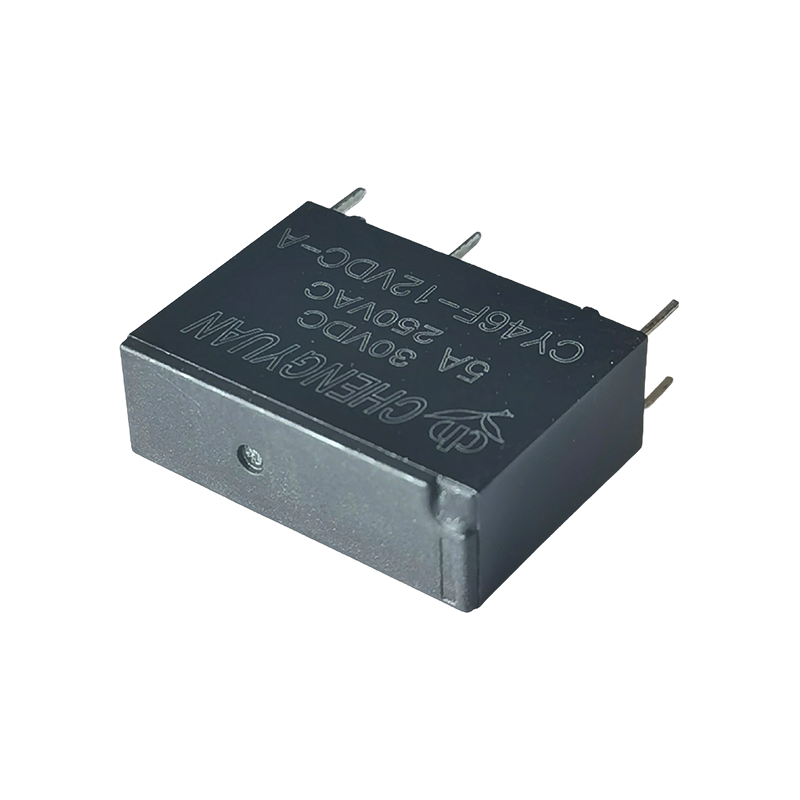

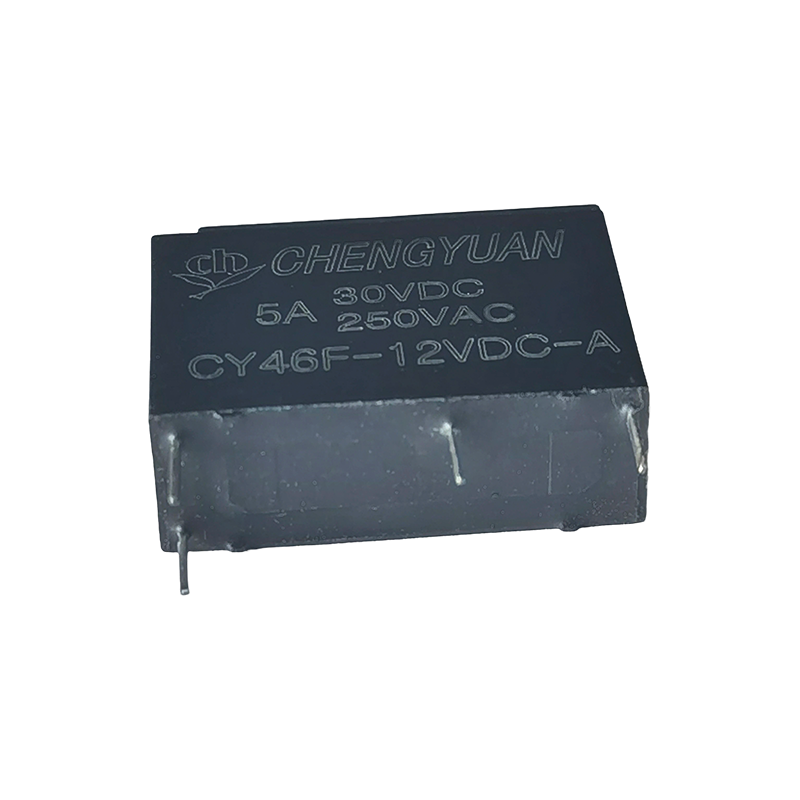

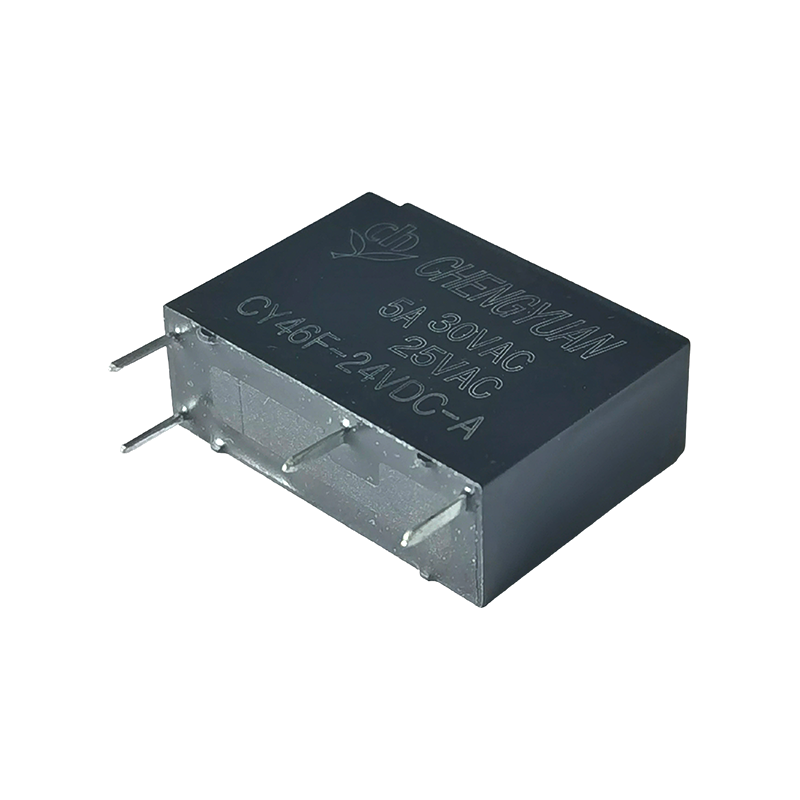

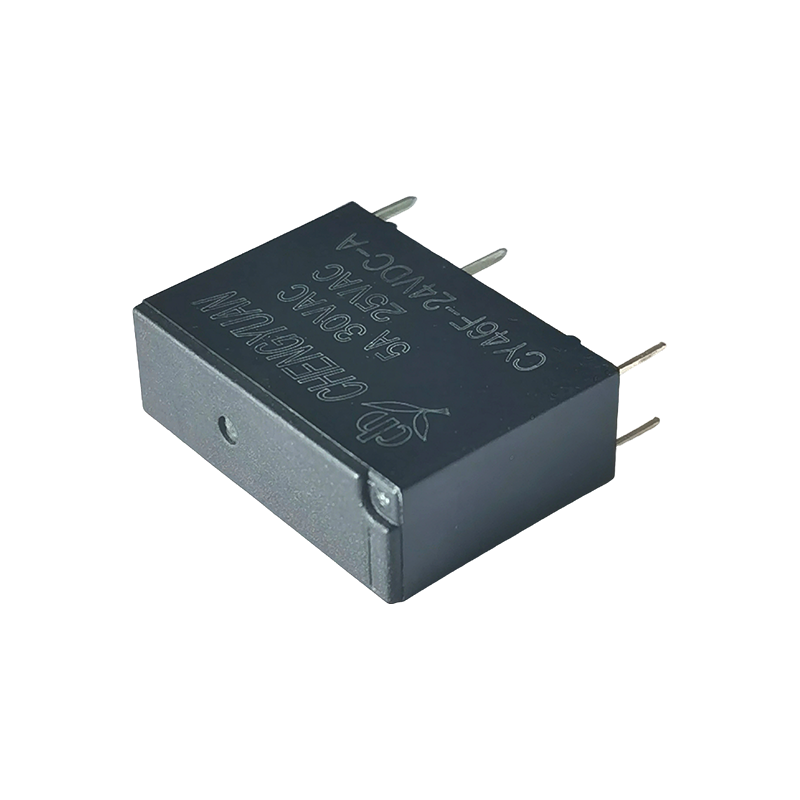

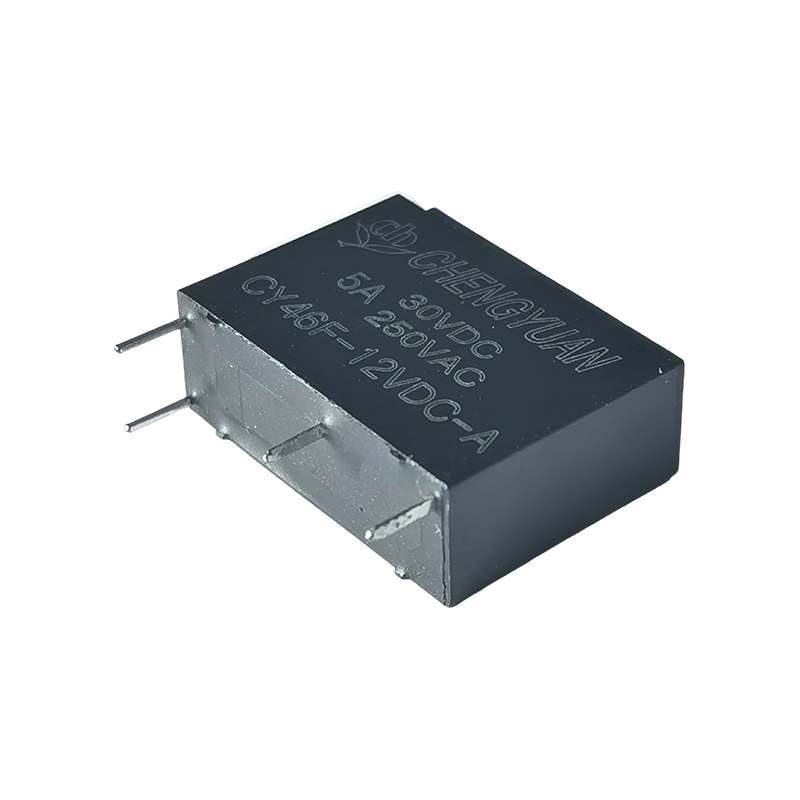

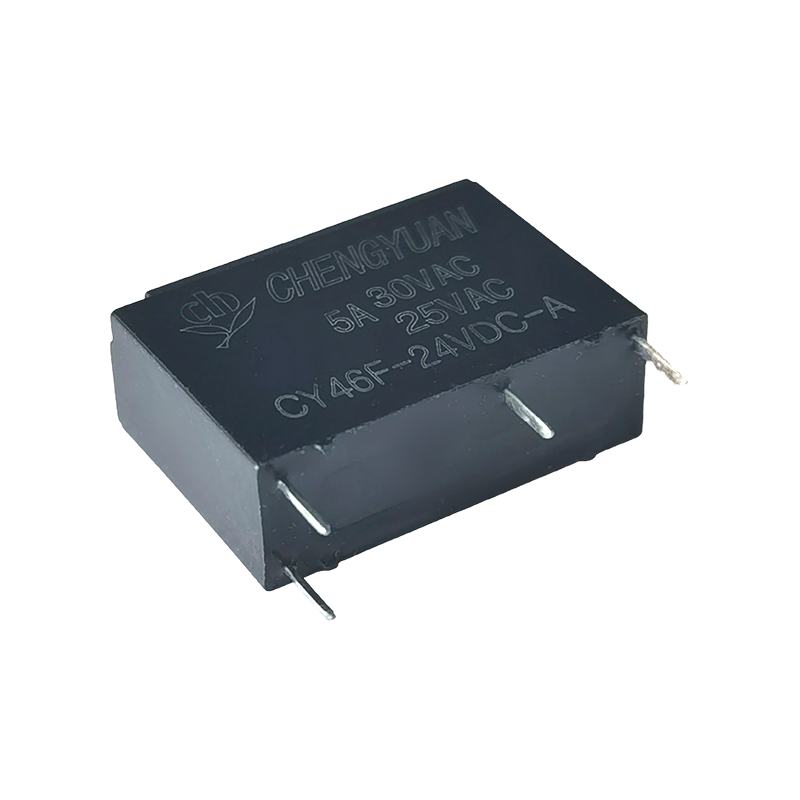

Vlastnosti:
• Kompaktní velikost (20*7,2*16,6mm), vhodná pro desky plošných spojů s vysokou hustotou
• Vysoké výdržné napětí: 4000V (mezi cívkou a kontakty)
• Kapacita spínání kontaktů 5A
Typické aplikace:
1. Malé domácí spotřebiče: Ovládání zapínání/vypínání pro malé domácí spotřebiče, jako jsou mini vařiče rýže, malé zvlhčovače vzduchu, přenosné rychlovarné konvice a malé domácí ventilátory, splňující požadavky na miniaturizaci těchto výrobků;
2. Spotřební elektronická zařízení: Powerbanky, malé adaptéry, moduly pro řízení nabíjení digitálních produktů a přepínání okruhů v malých audio a video přehrávačích, využívající jejich ultra malé rozměry pro husté rozvržení PCB;
3. Průmyslové pomocné řízení: Přepínání signálů malých snímačů, miniaturní rozšiřující moduly PLC a pomocné řídicí obvody pro automatizační zařízení (jako je ovládání kontrolky, ovladače malých elektromagnetických ventilů), kompatibilní s běžnými průmyslovými řídicími napětími 5VDC-24VDC;
4. Inteligentní domácí terminály: Správa napájení pro uzly inteligentních senzorů, malé inteligentní přepínače a moduly pro příjem bezdrátového dálkového ovládání, splňující požadavky na nízkou spotřebu a miniaturizaci zařízení pro inteligentní domácnost;
5. Bezpečnostní a lékařská pomocná zařízení: Signální spouštěcí obvody pro malé bezpečnostní detektory (jako jsou dveřní a okenní senzory, detektory kouře) a přepínání vnitřních obvodů pro přenosná lékařská pomocná zařízení (jako jsou malé pulzní oxymetry), zajišťující stabilní provoz;
6. Automobilová elektronika Pomocné: Řídicí obvody pro malé elektrické spotřebiče v interiérech automobilů (jako jsou automobilové ventilátory, okolní osvětlení), kompatibilní s běžnými specifikacemi napětí 12V DC ve vozidlech.
Kontaktní údaje
| Typ | CY46F |
| Kontaktní materiál | Stříbrná slitina |
| Kontaktní odpor | 100mΩ Max. (při 1A 16V DC) |
| Jmenovitá zátěž (odporová zátěž）) | 5A250VAC |
| Max. spínací proud | 5A |
| Max. spínací napětí | 250VAC |
| Max. přepínání napájení | 1250 VA |
| Min. přepínání zátěže | 6V 1A |
| Charakteristika |
| Doba provozu (při jmenovitém napětí cívky) | 20 ms Max. (Bez diody) |
| Čas uvolnění | 10 ms Max. (Bez diody) |
| Izolační odpor | Minimálně 1000 MΩ (při 500 V DC) |
| Dielektrická pevnost | Mezi otevřenými kontakty: 750 VAC, 50/60 Hz po dobu 1 min |
| Mezi cívkou a kontaktem: 4000VAC, 50/60Hz po dobu 1min |
| Odolnost proti vibracím | Destruktivní | 10–55 Hz, při dvojnásobné amplitudě 1,5 mm |
| Funkční | 10–55 Hz, při dvojnásobné amplitudě 1,5 mm |
| Odolnost proti otřesům | Funkční | 10 G min |
| Destruktivní | 10 G min |
| Vytrvalost | Mechanická odolnost （10800ops./h) | 10 000 000 ops. (při pokojové teplotě) |
| Elektrická vytrvalost (360 op./h) | 100 000 ops. (při pokojové teplotě) |
| Okolní teplota | -40℃~ 85℃ (bez kondenzace) |
| Hmotnost | Přibl. 3,9 g $ $ |
| Nominální napětí (VDC) | Nominální provozní aktuální ±10 % (mA) | Odpor cívky ±10 % (Ω) | Nominální operating moc | Provozní napětí (Max.) | Uvolněte napětí (min.) | Max. dovolené napětí |
| 5 | 40 | 125 | Přibližně 0,20W | 75 % nominální hodnoty napětí | 5 % nominální hodnoty napětí | 130 % nominálního napětí |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 720 |
| 12 | 16.67 | 405 |
| 18 | 11.11 | 1620 |
| 24 | 8.33 | 2880 |
| 5 | 72 | 69 | Přibližně 0,36W |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
Výše uvedená data jsou počáteční hodnoty. Nenastavujte maximální povolené napětí na cívce po dobu déle než 10 minut abyste předešli přehřátí td cívky.

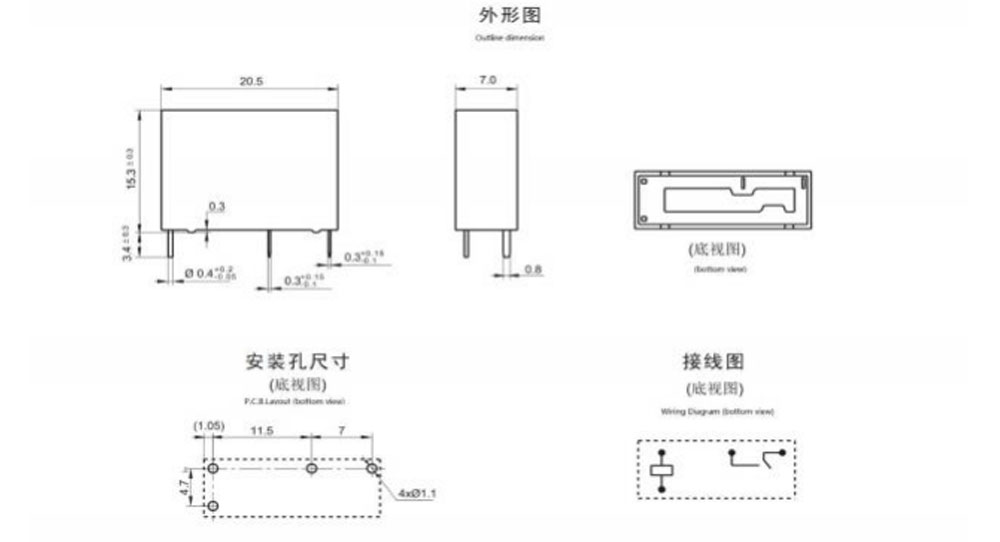

Obrysový rozměr, Schéma zapojení, rozložení desky plošných spojů (Jednotka: mm)

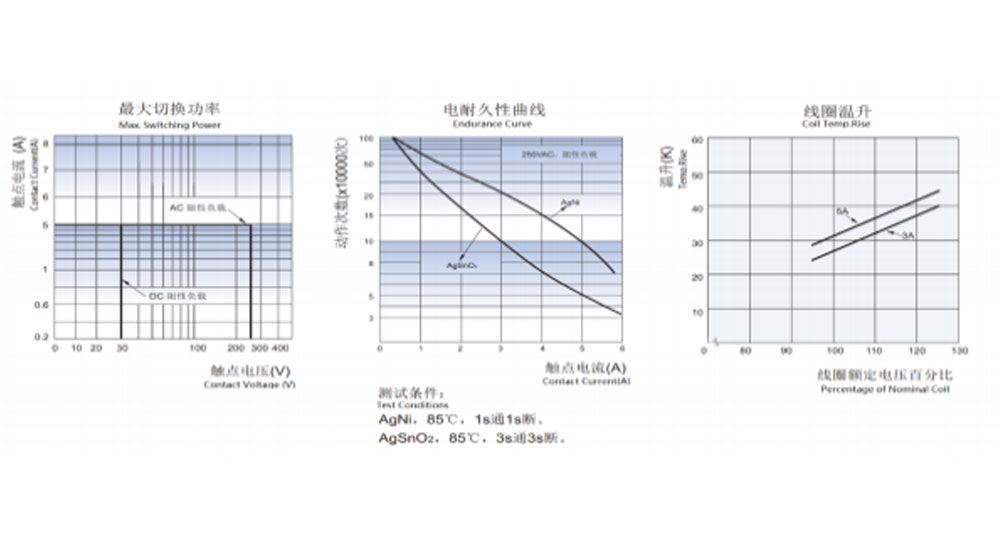

Charakteristické křivky
Informace o objednávce
CY46F - 1 - A - 12 V DC - D - T - XX
1 2 3 4 5 6 7
1：Typ：CYF3
2: Počet pólů: 1–1 pól
3: Uspořádání kontaktu: C Od C ; H Od A ; B Od B
4: Nominální napětí: 5,6,9,12,18,24VDC
5: Příkon cívky: D-0,36W L-0,2W
6: Ochranná konstrukce: odolná proti S-Flux,
SH-Sealed typ omyvatelný
7: Speciální parametr: Typ Nil-Standard
Písmeno nebo číslo – speciální požadavek
Relé s ochranou proti toku nelze použít v prostředí se znečišťujícími látkami jako H2S, SO2, NO2, prach atd.
Čištění vodou nebo úprava povrchu se nedoporučuje po montáži relé odolných proti tavení na desku plošných spojů.
Po vyhodnocení CHENGYUAN je k dispozici přizpůsobená speciální přípona.
Upozornění: Specifikace je pouze orientační. Specifikace se mohou změnit bez předchozího upozornění.
Nemohli jsme vyhodnotit veškerý výkon a všechny parametry pro každou možnou aplikaci. Uživatelé by tedy měli mít správnou pozici pro výběr
Vhodný produkt pro vlastní aplikaci. U utěsněných relé po instalaci a čištění před použitím otevřete ventilační otvor v pouzdře. Máte-li jakýkoli dotaz, kontaktujte prosím Chengyuan pro technické služby. Je však na odpovědnosti uživatele, aby určil, který produkt by měl být použit.
