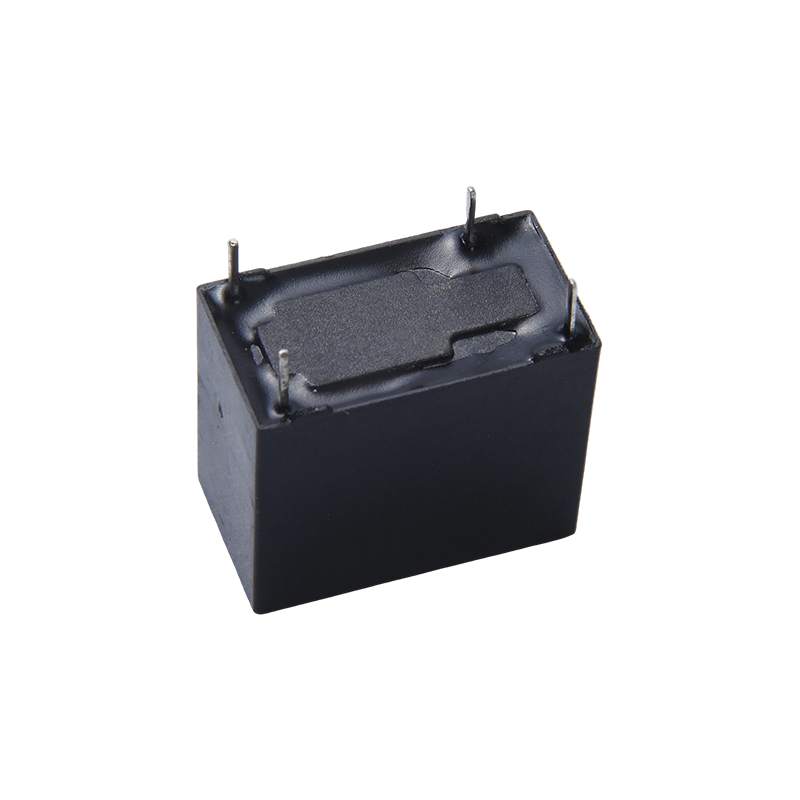

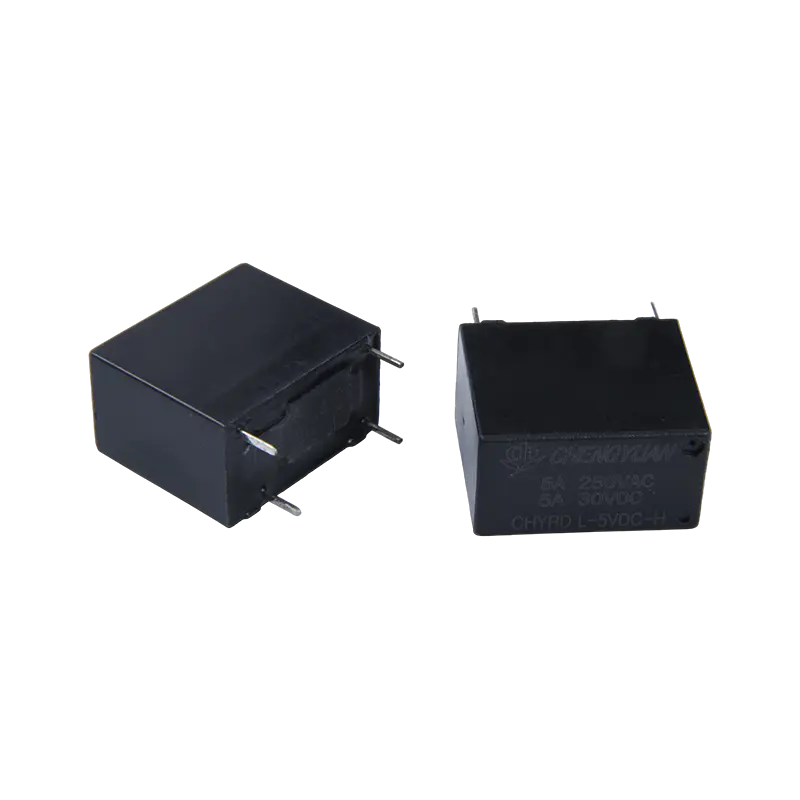

Výhody produktu:
Specifikace více zátěží: Nabízí různé možnosti kontaktního proudu (5A/10A/16A/20A), což umožňuje flexibilní výběr nejvhodnější zátěžové kapacity na základě konkrétních aplikačních scénářů.
Kompatibilita montáže s vysokou hustotou: Kompaktní konstrukční design speciálně optimalizovaný pro montážní prostředí s vysokou hustotou, což pomáhá zlepšit využití prostoru na desce plošných spojů.
Silná všestrannost: Jako univerzální relé je široce použitelné pro různé průmyslové řídicí obvody a obvody domácích spotřebičů.
Stabilní přepínání kontaktů: Spolehlivě zapíná a vypíná obvody a zajišťuje stabilitu provozu zařízení.
Mezi jeho hlavní aplikace patří automatické nastavení, bezpečnostní ochrana a přepínání okruhů.
V oblasti domácích spotřebičů je relé 32F široce používáno v klimatizačních zařízeních, vařičích rýže, chladničkách a sterilizátorech k dosažení kontroly výkonu a ochrany proti přetížení.
Běžně se také používá v kancelářském vybavení a audiovizuálním vybavení pro přepínání signálů a řízení regulace napětí.
Průmyslové řízení, bezpečnostní systémy a automobilová elektronika (jako je automobilová klimatizace a řízení spotřeby) jsou další důležitou oblastí použití, splňující požadavky na odolnost proti přepětí a dlouhodobou spolehlivost.
Kontaktní údaje
| Typ | CHYRD |
| Kontaktní materiál | Silnější slitina: AgSnO2In2O3、AgSnO2、AgNi |
| Kontaktní odpor | 100 mΩ max. (při 1 A 6 V DC) |
| Jmenovitá zátěž (odporová zátěž）) | 5A/10A 250VAC, 10A 125VAC/30VDC,16A 250VAC |
| Max. spínací proud | 20A |
| Max. spínací napětí | 250VAC/30VDC |
| Max. přepínání napájení | 2500VA/300W |
| Min. přepínání zátěže | 6V 1A |
| Charakteristika |
| Doba provozu (při jmenovitém napětí cívky) | 10 ms Max. (žádná dioda) |
| Čas uvolnění | 5 ms Max. (Žádná dioda) |
| Izolační odpor | Min. 1000 MΩ (při 500 V DC) |
| Dielektrická pevnost | Mezi otevřenými kontakty: 1000VAC, 50/60Hz po dobu 1min |
| Mezi cívkou a kontaktem: 4000VAC, 50/60Hz po dobu 1min |
| Odolnost proti vibracím | Destruktivní | 10–55 Hz, při dvojnásobné amplitudě 1,5 mm |
| Funkční | 10–55 Hz, při dvojnásobné amplitudě 1,5 mm |
| Odolnost proti otřesům | Funkční | 10 G min. |
| Destruktivní | 100 G min. |
| Vytrvalost | Mechanická odolnost （10800ops./h) | 10000000 ops. (při pokojové teplotě) |
| Elektrická vytrvalost (360 op./h) | 100 000 ops. (při pokojové teplotě) |
| Okolní teplota | -40℃ ~ 85℃ ( bez kondenzace) |
| Hmotnost | Přibližně 4,6 g $ $ |
| Nominální napětí (VDC) | Nominální provozní aktuální ±10 % (mA) | Odpor cívky ±10 % (Ω) | Nominální operating moc | Provozní napětí (Max.) | Uvolněte napětí (min.) | Max. dovolené napětí |
| 3 | 150 | 20 | Přibližně 0,45 W | 75 % nominální hodnoty napětí | 5 % nominální hodnoty napětí | 130 % nominálního napětí |
| 5 | 90 | 55 |
| 6 | 75 | 80 |
| 9 | 50 | 180 |
| 12 | 37.5 | 320 |
| 18 | 25 | 720 |
| 24 | 18.75 | 1280 |
| 3 | 66.67 | 45 | Přibližně 0,2 W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.66 | 720 |
| 18 | 11.11 | 1620 |
| 24 | 8.33 | 2880 |
Výše uvedená data jsou počáteční hodnoty. Nenastavujte maximální povolené napětí na cívce po dobu déle než 10 minut , aby se předešlo přehřátí té cívky.

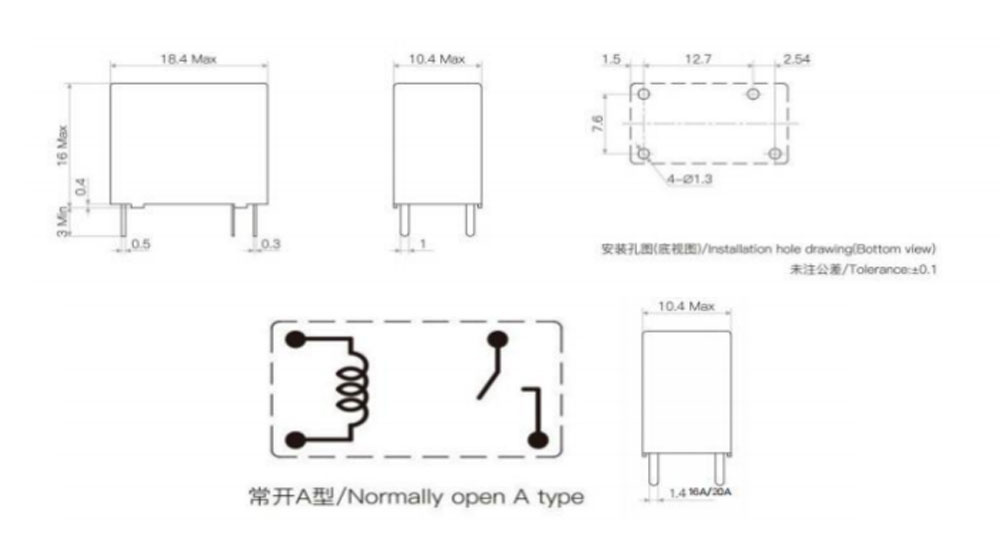

Obrysový rozměr, Schéma zapojení, rozložení desky plošných spojů (Jednotka: mm)

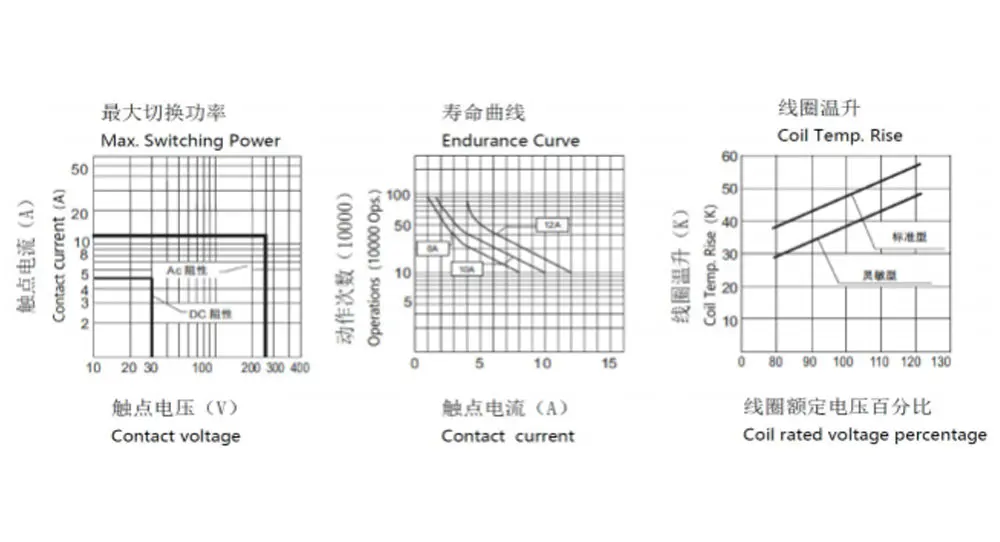

Charakteristické křivky
Informace o objednávce
CHYRD - 1 - A - 12V DC - B - D - T - XX
1 2 3 4 5 6 7 8
1：Typ：CHYRD
2: Počet pólů: 1–1 pól
3: Uspořádání kontaktu: A – Od A
4: Nominální Napětí: 3,5,6,9, 12, 18,24 V DC
5: Barva příbalu: B-černá
6: Cívka Pw: D-0,45 W L-0,2 W
7: Ochranná konstrukce: odolná proti S-Flux,
SH- Uzavřený typ omyvatelný
8: Speciální parametr: Typ Nil-Standard
Písmeno nebo číslo – speciální požadavek
Relé s ochranou proti toku nelze použít v prostředí se znečišťujícími látkami jako H2S, SO2, NO2, prach atd.
Čištění vodou nebo úprava povrchu se nedoporučuje po montáži relé odolných proti tavení na desku plošných spojů.
Upozornění: Specifikace je pouze orientační. Specifikace se mohou změnit bez předchozího upozornění.
Nemohli jsme vyhodnotit veškerý výkon a všechny parametry pro každou možnou aplikaci. Uživatelé by tedy měli mít správnou pozici pro výběr
Vhodný produkt pro vlastní aplikaci. U utěsněných relé po instalaci a čištění před použitím otevřete ventilační otvor v pouzdře. Máte-li jakýkoli dotaz, kontaktujte prosím Chengyuan pro technické služby. Je však na odpovědnosti uživatele, aby určil, který produkt by měl být použit.
